La reducción del rechazo de componentes SMT y el desperdicio de material comienza con el control del proceso de recolección real, no simplemente con la reducción de la sensibilidad de las alarmas de la máquina. En una línea SMT moderna, los componentes rechazados, los recolectores vacíos, las piezas caídas, los rechazos por visión y las alarmas repetidas del alimentador pueden generar pérdidas directas de material y costos de producción ocultos. Estos problemas están estrechamente relacionados con el rendimiento de la máquina de recogida y colocación SMT , incluida la precisión del alimentador, el estado de las boquillas, la estabilidad del vacío, el reconocimiento de componentes y la capacidad de control del proceso.
Un plan de mejora práctico debe conectar los datos de la máquina con la presentación del alimentador, el mantenimiento de las boquillas, el control del vacío, el embalaje de los componentes, el reconocimiento visual y las prácticas del operador. Al optimizar tanto las condiciones de los equipos como la gestión de procesos, los fabricantes pueden mejorar las tasas de éxito de la recogida y mantener una calidad de colocación estable.
Esta guía explica cómo los fabricantes pueden reducir el rechazo de componentes SMT, minimizar el desperdicio de material y mejorar la tasa de éxito de la recolección SMT mediante un enfoque de ingeniería estructurado. Está escrito para SMT ingenieros de procesos, gerentes de producción, técnicos y propietarios de fábricas que necesitan reducir el desperdicio sin sacrificar la calidad de la colocación. Para los fabricantes que buscan mejorar la estabilidad de la ubicación desde el nivel del equipo, seleccionar una solución SMT pick and place confiable también es una base importante.1. Construir una línea base clara de rechazo y desperdicio
Una fábrica no puede reducir lo que no mide con claridad. Muchos equipos SMT saben que la máquina está "arrojando demasiado material", pero no siempre saben qué número de pieza, alimentador, boquilla, cabezal, turno o lote de material genera el desperdicio. El primer paso es construir una línea base de rechazo que separe la variación normal del proceso de la pérdida anormal.
El recuento total de componentes rechazados es útil, pero no es suficiente. Un mejor informe debería mostrar el rechazo por tipo de componente, ranura del alimentador, ID de la boquilla, número de cabezal, carril de la máquina, modelo de producto, lote de material y tiempo de producción. Esto hace visible el patrón de rechazo. Si un alimentador genera la mayor parte de la pérdida, la solución es diferente a un caso en el que un componente falla en varios alimentadores.
Por ejemplo, el rechazo repetido en una resistencia pequeña puede indicar una variación de la cavidad de la cinta, el paso del alimentador, la carga estática o el tamaño de la boquilla. El rechazo de muchos componentes en una boquilla puede indicar contaminación, desgaste o fuga de vacío. El rechazo después de un cambio de turno puede deberse al método de carga, al mantenimiento del alimentador o a la capacitación del operador.
No todo rechazo es malo. Una máquina de colocación debe rechazar los componentes que estén mal seleccionados, dañados, girados fuera de la tolerancia o que no se reconozcan correctamente. El objetivo no es el rechazo cero a cualquier precio. El objetivo es menos rechazos falsos, menos fallas de recolección evitables y menos patrones repetidos de pérdida de material.
Cuando un equipo amplía la tolerancia de la visión solo para reducir las alarmas, puede reducir el desperdicio visible pero aumentar el riesgo de calidad oculto. El enfoque correcto es mantener la protección de la calidad de la máquina y al mismo tiempo mejorar las condiciones físicas y de datos que provocan el rechazo de componentes en buen estado.
La presentación del alimentador es uno de los factores más importantes del rechazo de componentes SMT. La boquilla sólo puede recoger lo que presenta el alimentador. Si el componente llega descentrado, inclinado, levantado por la cinta protectora o atrapado en el bolsillo, el proceso de recogida se vuelve inestable incluso antes de que el cabezal de la máquina se mueva.
La indexación del alimentador debe coincidir con el paso de la cinta del componente. Un pequeño error de indexación puede hacer que la boquilla se acerque al borde de un componente en lugar del centro. Esto aumenta la captura perdida, la captura inclinada, el contacto de la boquilla con el bolsillo de la cinta y el posterior rechazo de la visión.

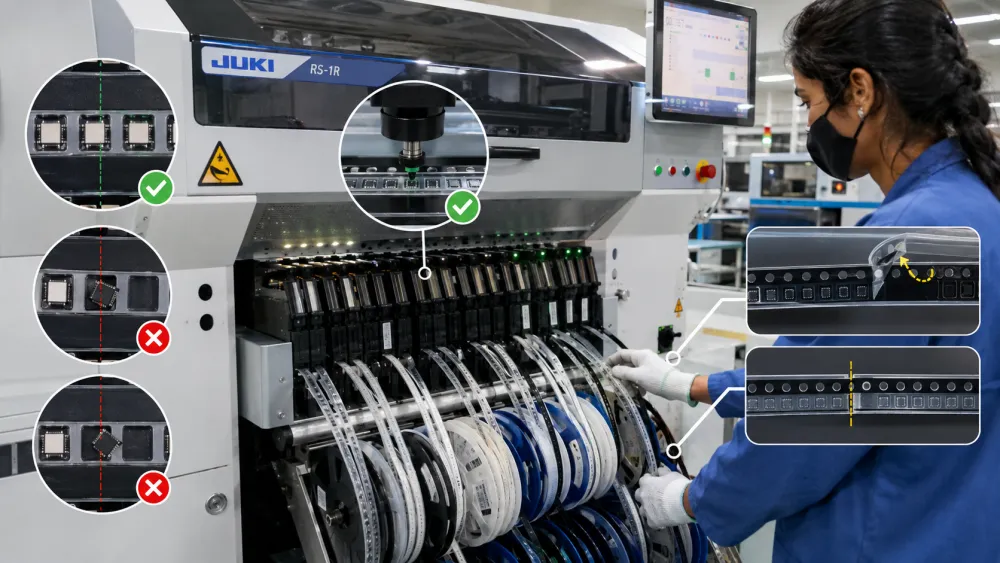

Los ingenieros deben verificar la calibración del alimentador, el estado de la guía de la cinta, el ajuste del paso, la tensión del carrete y las coordenadas de recogida. La inspección más útil suele ser visual: haga funcionar el alimentador lentamente y observe si el componente se detiene en el mismo lugar estable cada vez. Si el punto de presentación se mueve entre ciclos, la corrección del software no resolverá la causa raíz.
La cinta protectora puede alterar la posición de los componentes durante el despegado. Si el ángulo de despegado, la fuerza de despegado o la trayectoria de la cinta son inestables, los componentes pequeños pueden saltar, girar o asentarse más arriba en el bolsillo. Las áreas de empalme también pueden crear períodos cortos de rechazo anormal. Un buen plan de reducción de desperdicio de material debe incluir revisiones de la cinta de cubierta, inspección de empalmes y disciplina en el cambio de carrete.
Los operadores no deben tratar un empalme como un detalle menor. Un empalme deficiente puede causar parada de la máquina, pérdida de recogida y pérdida de material. Una lista de verificación simple para la carga de carretes, el recorrido de la cinta de cubierta y la inspección de empalmes puede reducir el desperdicio repetido sin cambiar el programa de colocación.
Para mejorar la tasa de éxito de recolección de SMT, las fábricas deben tratar la boquilla y el sistema de vacío como herramientas críticas para el proceso. Una boquilla puede parecer simple, pero su tamaño, superficie, limpieza, desgaste y calidad del sello afectan en gran medida la capacidad de recoger, sostener, reconocer y colocar correctamente un componente.
La boquilla debe coincidir con el tamaño del cuerpo, la superficie, el peso, el área de recogida y el centro de gravedad del componente. Es posible que una boquilla demasiado pequeña no sujete el componente de forma segura durante la aceleración. Una boquilla demasiado grande puede tocar cables, bordes de cinta vecinos o características del paquete con las que no se debe hacer contacto.
Los componentes con formas irregulares merecen especial atención. Para conectores, blindajes, diodos, inductores o paquetes irregulares, es posible que sea necesario ajustar el punto de captación. El equipo debe confirmar que la boquilla toca un área plana estable y no crea una elevación inclinada.
La contaminación de las boquillas es una de las causas más fáciles de pasar por alto porque puede crear errores intermitentes. El polvo, las partículas de adhesivo, los residuos de pasta de soldadura o los restos de cinta pueden reducir el sellado al vacío. La máquina puede funcionar bien durante un tiempo y luego, repentinamente, rechazar más componentes cuando se acumula contaminación.
Un plan de mantenimiento práctico debe incluir limpieza de boquillas, inspección ampliada, verificación de orificios bloqueados, inspección de desgaste y reglas de reemplazo. Los informes de rechazo deben compararse por ID de boquilla. Si un problema surge de una boquilla en un componente diferente, esa boquilla debe limpiarse, reemplazarse o recalibrarse.
Los datos de vacío deben usarse antes de que se conviertan en una alarma. Un valor de vacío decreciente puede indicar un filtro bloqueado, una manguera con fugas, una punta de boquilla dañada, una altura de recogida incorrecta, una superficie deficiente del componente o un problema de presentación del alimentador. Registrar el rango de vacío normal para un paquete común ayuda a los ingenieros a encontrar la desviación con anticipación.
Cuando aumenta el rechazo, el equipo debe comparar los valores de vacío actuales con la línea de base normal. Este es un camino más rápido que ajustar muchas configuraciones a la vez.
A menudo se culpa al reconocimiento de la visión cuando una máquina rechaza un componente. En realidad, es posible que la cámara esté haciendo su trabajo correctamente. El problema puede ser una mala captación, datos de biblioteca incorrectos, contraste débil, variación del paquete o definición de polaridad incorrecta. La optimización de la visión debería mejorar la precisión del reconocimiento y al mismo tiempo mantener bajo control el riesgo de calidad.

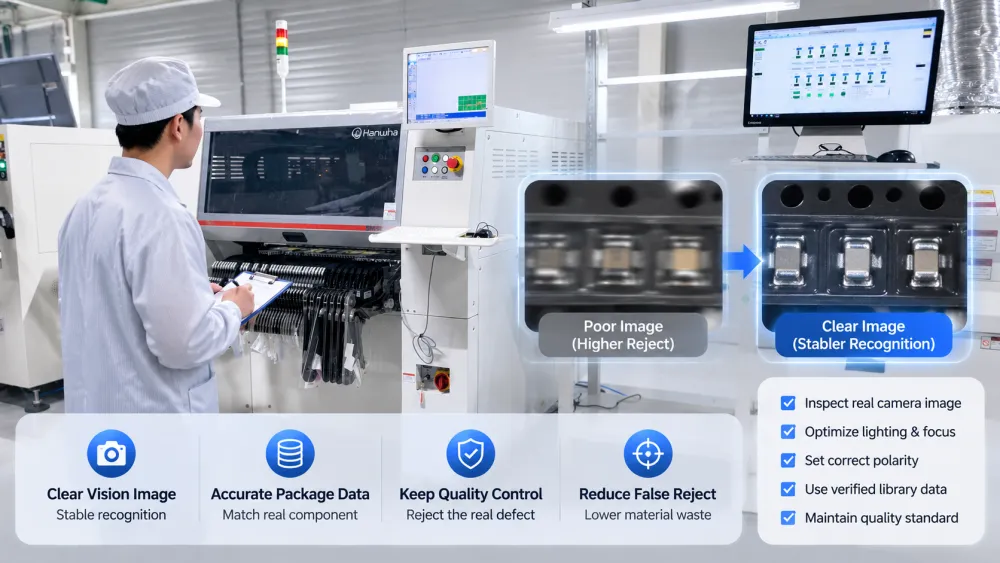

Antes de cambiar la tolerancia, los ingenieros deben inspeccionar la imagen real de la cámara. ¿Está claro el borde? ¿Es visible la marca de polaridad? ¿Está el componente inclinado? ¿El modo de iluminación es adecuado para la superficie del paquete? El metal reflectante, el cuerpo negro, el paquete transparente y las marcas pequeñas pueden reducir la estabilidad del reconocimiento.
Si la imagen en sí es deficiente, la solución puede ser la iluminación, la limpieza de lentes, la calibración de la cámara o una mejor presentación de los componentes. Si la imagen es clara pero la máquina rechaza un componente en buen estado, es posible que sea necesario revisar los datos de la biblioteca del paquete y la tolerancia.
Los datos del paquete deben coincidir con el componente real. El tamaño del cuerpo, el número de cables, el paso de los cables, la altura del componente, la marca de polaridad, el centro de captación y la forma de reconocimiento son importantes. Una biblioteca copiada puede ser lo suficientemente parecida para un producto pero no estable para otro. Los errores de biblioteca pueden aumentar tanto el rechazo como el defecto de colocación.
Para lograr coherencia en la calidad, los equipos pueden utilizar referencias de ensamblaje electrónico como IPC J-STD-001J e IPC-A-610J , que IPC describe como que cubren controles del proceso de ensamblaje, materiales y criterios de aceptación posteriores al ensamblaje. Estos estándares no reemplazan las reglas de configuración de la máquina, pero respaldan un lenguaje de calidad consistente en toda la fábrica.
Los residuos de material no sólo se generan dentro de la máquina colocadora. Puede comenzar con el almacenamiento, el manejo de bobinas, la calidad del empalme, la exposición a la humedad, el control de ESD y la variación del paquete. Un buen plan de reducción de residuos sigue el componente desde el almacén hasta el alimentador.
Los componentes sensibles a la humedad requieren un almacenamiento controlado y una gestión de la vida útil del piso. Una mala manipulación puede crear defectos de reflujo posteriores y también puede afectar la estabilidad del paquete. de JEDEC El J-STD-033 es una referencia clave de la industria para el manejo de dispositivos sensibles a la humedad/reflujo.
Las fábricas deben verificar el almacenamiento en seco, las tarjetas indicadoras de humedad, los registros de vida útil del piso, la disciplina de resellado y las reglas de horneado cuando corresponda. Incluso cuando la humedad no causa directamente el rechazo de la recolección, puede contribuir a una pérdida de producción más amplia.
Los componentes pequeños pueden verse afectados por cargas estáticas, manipulación brusca o contaminación. La estática puede hacer que las piezas se adhieran a la cinta, la boquilla o las superficies de las bolsas. Los daños causados por la manipulación pueden doblar los cables o cambiar la forma en que se asienta el componente en la cinta. El marco de la ESD Association ANSI/ESD S20.20 es una referencia útil para crear un programa de control de ESD en torno a dispositivos electrónicos sensibles.
Cuando el rechazo aumenta después de muchos cambios, no asuma que la máquina de repente se volvió inestable. Compare el lote antiguo y el nuevo en las mismas condiciones de alimentador, boquilla y cámara. Las diferencias en el color del cuerpo, el ajuste del bolsillo de la cinta, la textura de la superficie, la forma del cable o la marca de polaridad pueden afectar la captación y el reconocimiento.
Las mejores fábricas no sólo reaccionan ante las alarmas. Convierten los datos de rechazo en un sistema de mejora continua. Esto es especialmente importante para una producción de alta mezcla, cambios frecuentes y componentes costosos.

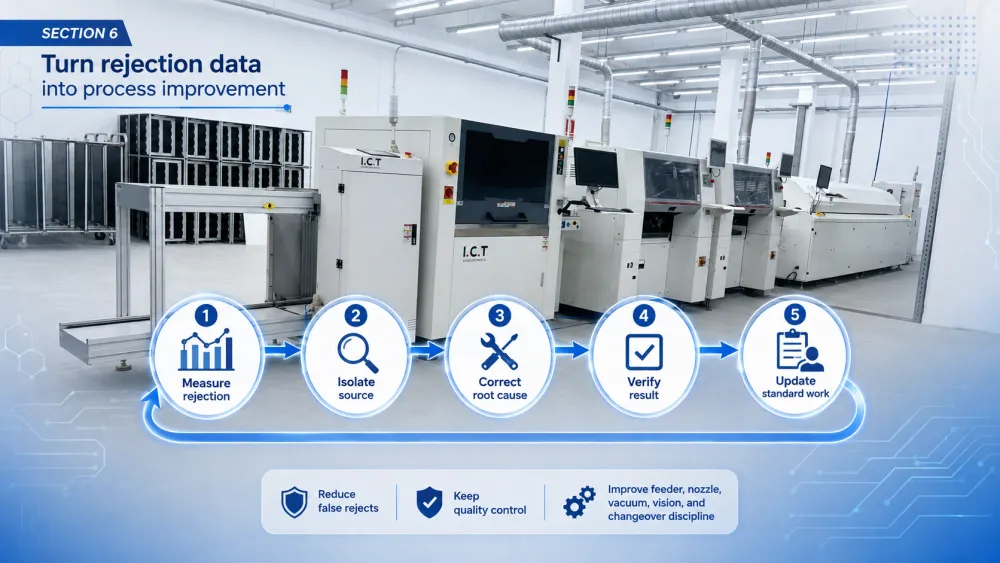

Un ciclo práctico es simple: medir el patrón de rechazo, aislar la fuente, corregir la causa raíz, verificar el resultado y actualizar el trabajo estándar. Este bucle evita que vuelva a aparecer el mismo defecto. También ayuda a los nuevos operadores a comprender por qué existe una regla de configuración.
Mida el rechazo por componente, alimentador, boquilla, cabezal, producto y lote.
Identifique si el problema se debe a datos del material, del alimentador, de la boquilla, de la cámara o del programa.
Corrija la causa raíz física o de datos.
Verifique el cambio con evidencia de producción controlada.
Actualice los registros de mantenimiento, configuración y capacitación del operador.
La reducción del desperdicio no debería debilitar el control de calidad. Una línea SMT fuerte rechaza una captación realmente mala y al mismo tiempo reduce el rechazo falso evitable. Ese equilibrio proviene de una mejor configuración del alimentador, mantenimiento de las boquillas, monitoreo de vacío, datos de visión, manejo de materiales y cambios disciplinados.
I.C.T apoya a los fabricantes de productos electrónicos con soluciones SMT integrales, que incluyen planificación de líneas, suministro de equipos, instalación, capacitación, soporte de procesos y servicio posventa. Para los fabricantes que buscan una ruta más amplia de solución de problemas, este artículo se conecta naturalmente con el marco más amplio de solución de problemas de selección y ubicación SMT .
Para reducir el rechazo del componente SMT, primero mida dónde y por qué ocurre el rechazo.
La indexación del alimentador, la estabilidad del bolsillo de la cinta y el control de la cinta de cubierta son los principales factores que generan desperdicio.
El estado y la selección de las boquillas, la altura de recolección y la estabilidad del vacío afectan directamente el éxito de la recolección.
La tolerancia de la visión no debe disminuir antes de verificar la calidad de la imagen y los datos de la biblioteca del paquete.
El almacenamiento de materiales, el control de ESD, la calidad del empalme y la variación de lotes influyen en el rechazo y el desperdicio.
La mejor manera de reducir el desperdicio de material SMT es convertir los datos de rechazo en un ciclo de mejora repetible.
Cuando una fábrica trata los datos de rechazo como evidencia de ingeniería, el desperdicio de material se vuelve más fácil de controlar. El resultado no sólo es un menor costo, sino también un proceso SMT más estable, una mayor confianza del operador y una mejor confiabilidad de entrega para los clientes.
La forma más rápida y fiable es identificar el patrón de rechazo repetido más grande. En lugar de ajustar todas las configuraciones, los ingenieros deben determinar si el problema se debe a un componente, un alimentador, una boquilla, un lote de material o un programa. Si un alimentador genera la mayoría de los rechazos, primero se debe verificar la indexación del alimentador y la presentación de la cinta. Si una boquilla está involucrada en varios componentes, se debe verificar el estado de la boquilla y el vacío. Este método específico es más rápido que los cambios aleatorios de parámetros.
La fábrica debe reducir los falsos rechazos y las fallas evitables en la recogida, manteniendo activa la protección de la calidad real. Esto significa mejorar las condiciones físicas de recolección, la configuración del alimentador, el mantenimiento de las boquillas, el manejo de materiales y la precisión de la biblioteca. El equipo debe evitar simplemente ampliar la tolerancia visual para hacer desaparecer las alarmas. Un recuento de alarmas más bajo no es útil si pasa a producción una mala ubicación o una orientación incorrecta.
Un cambio de carrete puede introducir nueva tensión de la cinta, condición de empalme, variación de bolsillo, comportamiento de la cinta de cubierta o diferencia en el lote de material. Incluso si el número de pieza es el mismo, el componente puede ubicarse de manera diferente en el bolsillo o tener una apariencia superficial ligeramente diferente. Los operadores deben inspeccionar el nuevo carrete, el área de empalme, la ruta de la cinta de cobertura, la carga del alimentador y el primer resultado de recolección después del cambio.
Ambos son importantes porque controlan diferentes partes de la cadena de recogida. El alimentador presenta el componente y la boquilla lo recoge y lo sostiene. Una boquilla perfecta no puede recoger un componente que se desplaza en el bolsillo de la cinta. Un alimentador perfecto no puede evitar el rechazo si la boquilla está desgastada, sucia o tiene fugas. El mejor enfoque es realizar un seguimiento de los datos de rechazo y mantener tanto el alimentador como la boquilla en función del riesgo real.
El soporte profesional es útil cuando el rechazo sigue siendo alto después de las comprobaciones normales del alimentador, las boquillas, el vacío, la visión y el material. También es valioso durante la configuración de una nueva línea, la introducción de nuevos productos, la producción de alta mezcla o cuando los componentes costosos generan un gran costo de desperdicio. Un proveedor de soluciones SMT de línea completa puede revisar la compatibilidad de los equipos, los estándares de configuración, las rutinas de mantenimiento, la capacitación de los operadores y el control de procesos juntos en lugar de tratar cada alarma por separado.
