Las máquinas SMT pierden, dejan caer o voltean componentes cuando el proceso de recogida, retención, reconocimiento, transferencia o colocación ya no es lo suficientemente estable para controlar el componente desde el alimentador hasta la plataforma PCB. Estos defectos pueden verse diferentes en el tablero, pero a menudo provienen de la misma cadena de proceso: presentación del alimentador, condición de la boquilla, fuerza de vacío, corrección de la visión, parámetro de la máquina y empaque del material.
Para un equipo de producción SMT, un componente faltante puede impedir que un producto funcione. La caída de un componente puede generar contaminación dentro de la máquina. La colocación de un componente al revés puede provocar errores de polaridad, circuitos abiertos, retrabajos y quejas del cliente. El verdadero desafío es que estos problemas pueden aparecer aleatoriamente, lo que los hace más difíciles de diagnosticar que un programa repetido.
Esta guía explica las causas principales de los componentes faltantes SMT, el problema más común de los componentes caídos SMT y por qué ocurre la colocación de componentes al revés durante la producción real. También muestra cómo los ingenieros pueden solucionar problemas del proceso paso a paso.
Antes de resolver el defecto, los ingenieros deben identificar qué tipo de falla está ocurriendo. El componente faltante, el componente caído y el componente volteado están relacionados, pero no son el mismo problema.
Un componente faltante significa que el componente no está presente en PCB después de la colocación o después del reflujo. Es posible que la máquina no haya podido recoger el componente, lo haya rechazado durante la inspección visual, lo haya dejado caer antes de colocarlo o lo haya colocado en el lugar equivocado donde luego se detectó que faltaba.
El componente faltante puede ocurrir antes o después del reflujo. Si la pieza falta antes del reflujo, la causa principal suele ser el captador, el alimentador, el vacío, la boquilla o el control de la máquina. Si parece que falta después del reflujo, es posible que la pieza se haya movido, se haya desmoronado, se haya volado o se haya desprendido debido a problemas en el proceso de soldadura.
Un componente caído significa que la máquina recoge el componente con éxito pero lo pierde antes de que alcance la posición de colocación. Puede caer dentro de la máquina, en el PCB, en el transportador o en otra área del equipo. Esto suele deberse a un vacío débil, una boquilla sucia, un tamaño de boquilla incorrecto, un movimiento rápido del cabezal, una superficie del componente dañada o un ángulo de recogida inestable.
Un componente caído es riesgoso porque puede crear contaminación oculta. Un componente suelto puede permanecer dentro de la máquina o aterrizar en otra área PCB, provocando un cortocircuito o interferencia mecánica.
Un componente volteado significa que el componente está colocado boca abajo, girado incorrectamente o invertido respecto de su orientación requerida. En algunos casos, el componente voltea durante la recogida. En otros casos, ya está inclinada dentro del bolsillo de la cinta o el sistema de visión reconoce el lado equivocado o el contorno incorrecto.
La colocación de componentes al revés es especialmente grave para diodos, LED, circuitos integrados, conectores, sensores y componentes polarizados. Incluso si la unión soldada parece aceptable, la función puede fallar.

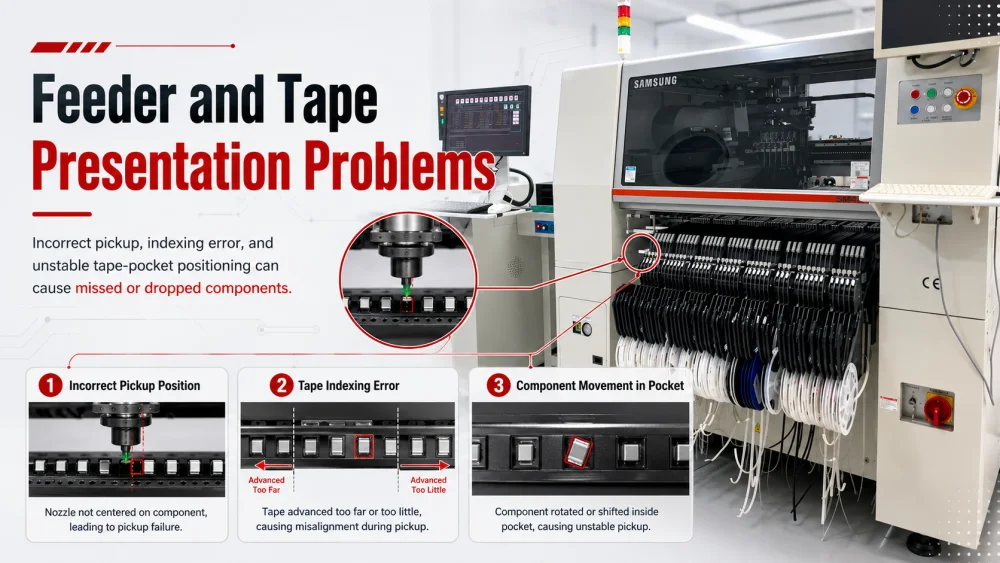

El alimentador es la primera etapa del control de componentes. Si el componente no se presenta correctamente, la boquilla no podrá recogerlo correctamente. Muchas causas de la falta de componentes SMT comienzan en el alimentador, no en el cabezal de colocación.
Si la coordenada de recogida del alimentador es incorrecta, la boquilla puede tocar el borde del componente en lugar del centro. El componente puede recogerse en ángulo, sujetarse débilmente o perderse por completo. La máquina puede informar un error de recogida, un error de vacío o una falla de reconocimiento según la configuración del equipo.
Este problema suele aparecer en un carril alimentador o en un tipo de componente. Los ingenieros deben verificar la calibración del alimentador, las coordenadas X/Y de recogida, la altura de recogida, el paso de la cinta y el centro de la cavidad del componente. Si el problema sigue al alimentador después de cambiar su posición, el alimentador es el principal sospechoso.
La indexación del alimentador mueve la cinta hacia adelante para que cada componente llegue al punto de recogida. Si la cinta avanza demasiado o muy poco, el componente no se asentará debajo del centro de la boquilla. Esto puede provocar que se pierda el arranque, el arranque lateral, la rotación del componente o la caída del componente después de la aceleración del cabezal.
Las razones comunes incluyen piñón desgastado, orificio de cinta dañado, cubierta del alimentador suelta, mantenimiento deficiente del alimentador, ajuste de paso incorrecto o cinta portadora de baja calidad. Los ingenieros no sólo deben fijarse en la alarma de la máquina. Deben inspeccionar visualmente si el componente se detiene en la misma posición en cada ciclo.
Algunos componentes pueden moverse dentro del bolsillo de la cinta antes de recogerlos. Esto es común con componentes de chips pequeños, componentes livianos, empaques sueltos o componentes con superficie lisa. Si el componente está inclinado, girado o parcialmente parado en el bolsillo, la boquilla puede recogerlo incorrectamente.
Cuando la posición del componente dentro del bolsillo es inestable, la corrección de la máquina tiene un poder limitado. Vision puede rechazar algunas piezas, pero no puede arreglar todas las recogidas defectuosas. La mejor corrección es mejorar el embalaje del material, la estabilidad del alimentador, la tensión de la cinta y los parámetros de recogida.
La boquilla controla el componente durante la recogida, transferencia, reconocimiento visual y colocación. Si la boquilla no es adecuada o no está limpia, el componente puede perderse, caerse o voltearse.
Una boquilla debe coincidir con el cuerpo del componente. Si la boquilla es demasiado pequeña, es posible que no genere suficiente fuerza de sujeción. Si es demasiado grande, puede tocar el bolsillo de la cinta, descentrar el componente o tirar del material cercano. Si la forma de la boquilla no coincide con la superficie del componente, el componente puede girar o caer durante la transferencia.
Para componentes de chips pequeños, LED, conectores, componentes de forma irregular y CI de paso fino, la selección de la boquilla es fundamental. Los ingenieros deben comparar el tamaño de la boquilla con las dimensiones de los componentes y la superficie de captación. Una boquilla correcta debe sujetar el componente firmemente sin cubrir las funciones de reconocimiento clave ni dañar el cuerpo del componente.
La contaminación de las boquillas es una de las causas más comunes de problemas de caída aleatoria de componentes SMT. El polvo, la pasta de soldadura, los residuos de fundente, la fibra de papel o los restos de componentes pueden bloquear el paso del aire o reducir el sellado. Una punta de boquilla desgastada también puede perder planitud y no mantener el vacío correctamente.
Un componente que falta aleatoriamente suele indicar el estado de la boquilla. Si el defecto sigue a un número de boquilla, la boquilla se debe limpiar, inspeccionar o reemplazar. Una rutina de mantenimiento preventivo debe incluir limpieza de boquillas, verificación de su altura, limpieza de la ruta de aspiración e inspección de desgaste.
Pueden producirse fugas de vacío en la boquilla, el sello del cabezal, el tubo de vacío, el filtro, la válvula o el sensor. Es posible que la máquina todavía recoja algún componente, pero la fuerza de sujeción no es lo suficientemente estable para un movimiento a alta velocidad. Esto puede provocar la caída intermitente de componentes, recogida torcida y rechazo de la visión.
Los ingenieros deben verificar las tendencias del valor del vacío, no solo el estado de la alarma de pasa/falla. Un sistema de vacío débil pero no completamente defectuoso puede producir defectos aleatorios difíciles. El tiempo de respuesta del vacío también importa. Si el vacío se genera demasiado lentamente, el cabezal puede comenzar a moverse antes de que el componente esté completamente asegurado.

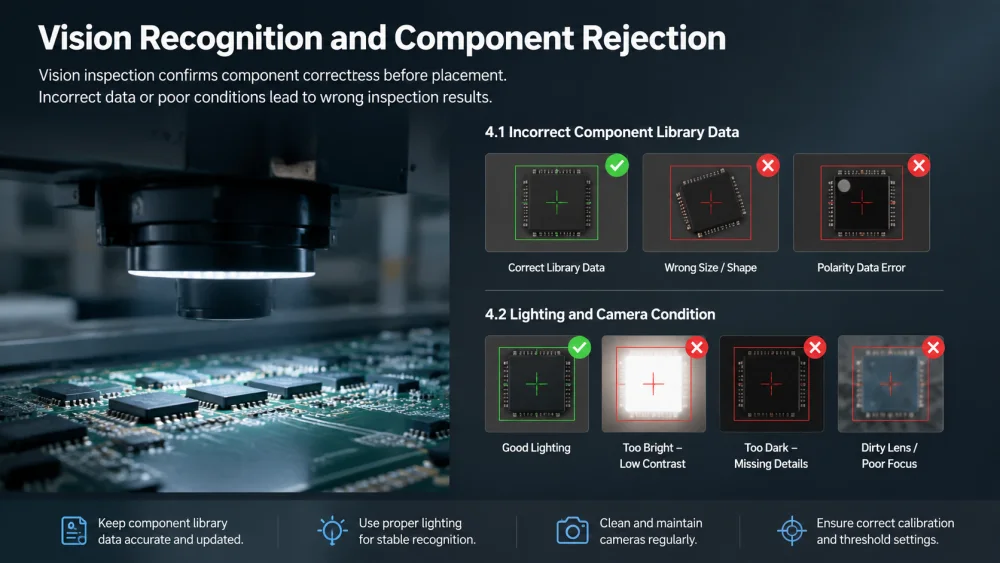

La inspección visual ayuda a la máquina a confirmar si el componente se seleccionó correctamente antes de su colocación. Pero cuando los datos de visión son incorrectos o inestables, la máquina puede rechazar un componente bueno, aceptar un componente defectuoso o calcular la corrección incorrecta.
La biblioteca de componentes debe incluir el tamaño, el grosor, la forma, la posición del cable, la polaridad y los parámetros de reconocimiento correctos del cuerpo. Si la biblioteca es incorrecta, es posible que la cámara no identifique el componente o reconozca el punto central incorrecto.
Por ejemplo, si el componente real es ligeramente diferente del paquete programado, la cámara puede considerarlo anormal y rechazarlo. Si la ventana de reconocimiento está demasiado floja, la máquina puede aceptar un componente inclinado o volteado y colocarlo incorrectamente.
La iluminación de la cámara afecta el reconocimiento de bordes, la detección de marcas de polaridad, la inspección de cables y la corrección del centro de los componentes. El componente reflectante, el cuerpo negro, la lente transparente, la superficie metálica brillante y una pequeña marca de polaridad pueden crear dificultades en el reconocimiento.
Si la iluminación es demasiado fuerte, la cámara puede perder detalles de los bordes. Si la iluminación es demasiado débil, es posible que el contorno del componente no quede claro. La contaminación de la lente de la cámara, una calibración deficiente o una configuración de umbral incorrecta también pueden causar fallas en el reconocimiento de los componentes de la cámara.
Para obtener un marco de solución de problemas más amplio que conecta los síntomas de recolección, alimentador, boquilla, vacío y visión, los ingenieros pueden consultar esta SMT guía de solución de problemas de selección y colocación..
La colocación de componentes al revés generalmente significa que el componente perdió una orientación estable antes de su colocación. Puede voltearse en el bolsillo del alimentador, durante la recogida, durante el movimiento de la cabeza, durante el centrado de la visión o en el momento de la colocación.
Si el componente no está plano en el bolsillo de la cinta, la boquilla puede arrancarlo del costado o de la esquina. El componente puede girar, levantarse o voltearse cuando se aplica vacío. Esto es común cuando el bolsillo de la cinta transportadora está demasiado flojo, el componente es muy liviano o la acción de despegar la cinta de cubierta genera vibración.
Los ingenieros deben reducir la velocidad de indexación del alimentador, verificar la tensión de la cinta de cubierta, inspeccionar la forma del bolsillo y confirmar la orientación de los componentes dentro del carrete. Si el problema aparece solo con un lote de material, se debe revisar la calidad del embalaje.
Cuando la boquilla recoge un componente descentrado, la fuerza de sujeción no está equilibrada. Durante el movimiento rápido de la cabeza, el componente puede oscilar, girar o voltearse. Esto puede suceder incluso cuando la fuerza del vacío es normal.
La corrección no consiste sólo en aumentar el vacío. Los ingenieros deben ajustar las coordenadas de recolección, la altura de recolección, el tipo de boquilla y la aceleración del cabezal. Si un componente tiene una superficie irregular, es posible que se necesite una boquilla especial para sujetarlo desde el punto correcto.
La alta velocidad de producción aumenta la fuerza sobre el componente durante la transferencia. Si la pieza es pequeña, delgada, alta o de forma irregular, una aceleración repentina puede hacer que se mueva sobre la boquilla. Una vez que la pieza gira antes de la inspección de la cámara, la máquina puede rechazarla o colocarla incorrectamente si la configuración de reconocimiento es demasiado floja.
Una prueba práctica es reducir la velocidad de colocación sólo para el componente afectado. Si el defecto disminuye, los ingenieros pueden ajustar la aceleración, la ruta, la elección de la boquilla y la condición de recogida antes de volver a aumentar la velocidad.

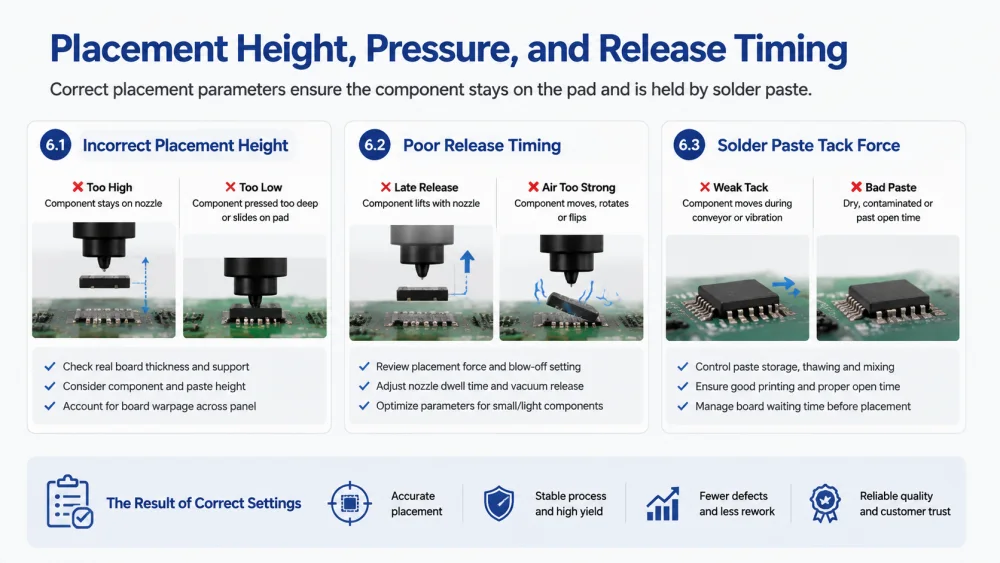

Incluso si la recogida y transferencia se realizan correctamente, es posible que el componente se pierda o se voltee durante la colocación. La altura de colocación, la presión y el tiempo de liberación de aire deben coincidir con el componente y la condición de la pasta de soldadura.
Si la altura Z es demasiado alta, es posible que el componente no haga contacto correctamente con la soldadura en pasta. Puede permanecer adherido a la boquilla y ser arrastrado, creando un componente faltante. Si la altura Z es demasiado baja, la boquilla puede presionar demasiado el componente hacia la pasta o hacer que se deslice sobre la almohadilla.
La altura de colocación debe verificarse con el espesor real de la placa, la condición del soporte PCB, el espesor del componente y la altura de la pasta de soldadura. La deformación del tablero puede hacer que la altura Z correcta sea diferente en todo el panel.
En el momento de la colocación, la máquina debe liberar el vacío en el momento correcto. Si la liberación de vacío se retrasa, el componente puede volver a levantarse con la boquilla. Si el aire de expulsión es demasiado fuerte, el componente puede moverse, rotar o voltearse después de liberarse.
El tiempo de liberación es especialmente importante para componentes de chips pequeños y componentes livianos. Los ingenieros deben revisar la fuerza de colocación, la configuración de soplado, el tiempo de permanencia de la boquilla y los parámetros específicos del componente.
La pasta de soldadura debe sujetar el componente después de su colocación. Si la fuerza de adherencia de la pasta es débil, el componente puede moverse durante la transferencia del transportador, la colocación cercana o la vibración de la máquina. Si la pasta está seca, contaminada o ha pasado su tiempo abierto útil, es posible que no retenga bien el componente.
Los equipos de proceso deben controlar el almacenamiento de la pasta, la descongelación, la mezcla, la impresión de plantillas, el tiempo de apertura y el tiempo de espera de las placas. IPC J-STD-001 se utiliza a menudo como referencia para procesos de soldadura y control de materiales en ensamblajes electrónicos.
A veces se culpa a la máquina por un problema causado por el diseño de los componentes o la condición del material. Un proceso SMT estable depende tanto de la configuración del equipo como de la capacidad de fabricación de los componentes.
Algunos componentes tienen una superficie de captación curva, rugosa, porosa o desigual. Esto dificulta el sellado al vacío. Los ejemplos incluyen conector, blindaje, inductor, transformador, lente, interruptor y algún paquete LED. Es posible que una boquilla plana estándar no sujete estas piezas de manera confiable.
En este caso, la solución puede ser una boquilla personalizada, una velocidad de movimiento más baja, una posición de recogida ajustada o un embalaje mejorado. Los ingenieros no deben forzar que un tipo de boquilla funcione para todos los componentes.
Los dispositivos sensibles a la humedad, la atracción estática y la contaminación de la superficie pueden afectar el comportamiento de recogida y colocación. Un componente muy pequeño puede adherirse a la cinta protectora, al bolsillo del alimentador, a la pared lateral de la boquilla u otro componente. Esto puede provocar una recogida perdida, una recogida doble o una entrega inesperada.
JEDEC J-STD-033 proporciona guía de manejo para dispositivos de montaje en superficie sensibles a la humedad y al reflujo. Un buen almacenamiento, control de la humedad y preparación del material ayudan a reducir la variación del proceso.
Un componente volteado o invertido puede ocurrir cuando la marca de polaridad no es clara, la orientación del paquete es inconsistente o la configuración de visión no inspecciona la característica correcta. Algunos componentes tienen un punto, una muesca, un bisel o una marca láser muy pequeños. Si la marca es difícil de detectar, es posible que la máquina no identifique de manera confiable la orientación incorrecta.
Los ingenieros deben revisar el material entrante, la orientación del carrete, la biblioteca de componentes, la iluminación de la cámara y el reconocimiento de polaridad. Para componentes polarizados de alto riesgo, el proceso debe incluir una inspección AOI después de la colocación o después del reflujo.

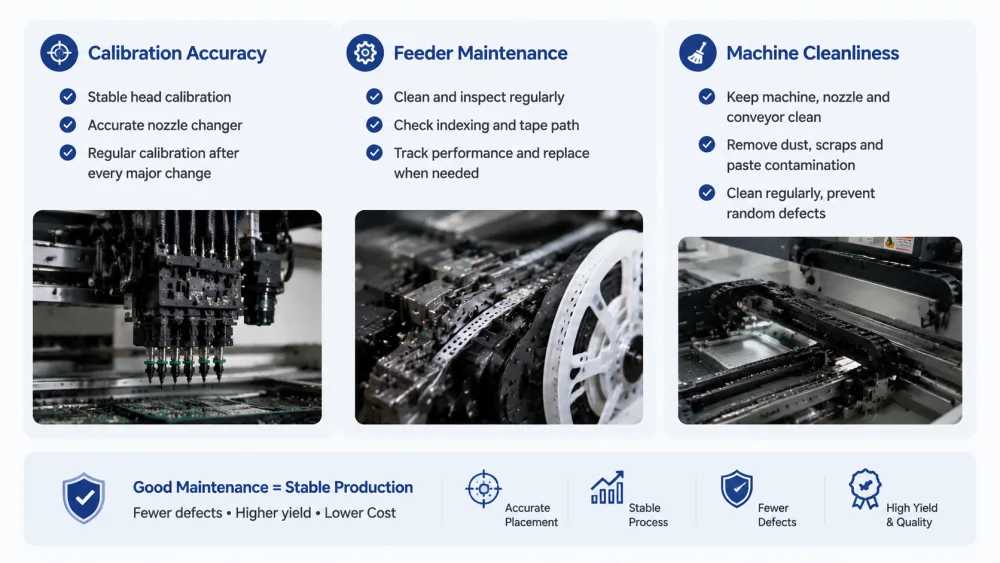

El mantenimiento no consiste sólo en evitar el tiempo de inactividad de la máquina. Afecta directamente el control de los componentes durante la recogida y colocación. Una máquina mal mantenida puede seguir funcionando, pero puede crear defectos aleatorios que son costosos de rastrear.
Si la calibración del cabezal no es estable, la máquina puede tomar o colocar ligeramente lejos de las coordenadas deseadas. El desgaste del cambiador de boquillas también puede causar un asiento incorrecto de la boquilla o una variación de altura. Esto puede provocar una recogida inestable y una caída intermitente del componente.
Los ingenieros deben seguir la rutina de calibración del proveedor de la máquina, incluida la compensación del cabezal, la altura de la boquilla, la calibración de la cámara, la calibración de la base del alimentador y la inspección de la estación de la boquilla. La calibración también debe revisarse después de un movimiento de la máquina, un reemplazo del cabezal, un mantenimiento importante o un evento de colisión.
Los comederos suelen usarse mucho y pueden desgastarse con el tiempo. Un alimentador puede parecer normal pero aún así hacer avanzar la cinta de manera inconsistente. Las piezas mecánicas desgastadas, la rueda dentada sucia, el resorte débil, la cubierta floja o la cinta mal despegada pueden causar inestabilidad en el recogedor.
Un plan de mantenimiento del alimentador debe incluir limpieza, prueba de indexación, calibración, verificación de la ruta de la cinta de cobertura y seguimiento del rendimiento del alimentador. Si un alimentador crea defectos repetidos, se debe retirar de producción hasta que se inspeccione.
Los componentes sueltos, el polvo, los restos de cinta, los fragmentos de la cinta de cubierta y la contaminación de la pasta de soldadura pueden interferir con el movimiento del alimentador, el sellado de la boquilla y la transferencia de la placa. La limpieza es especialmente importante en las líneas de colocación de alta velocidad.
Los equipos de producción deben limpiar periódicamente el área del alimentador, el área de las boquillas, el transportador, el pasador de soporte y la mesa de la máquina. Esta simple disciplina puede reducir muchos problemas de caída aleatoria de componentes SMT.
Un método estructurado de resolución de problemas ayuda a los ingenieros a separar los errores de las máquinas de los errores de materiales y de procesos. Sin esta estructura, los equipos pueden seguir cambiando los datos del programa mientras la causa real es una boquilla sucia o un alimentador inestable.
Primero, los ingenieros deben determinar si el problema se repite o es aleatorio. Si siempre falta el mismo componente, la causa puede ser la configuración del programa, las coordenadas de recogida del alimentador, la biblioteca de componentes o la altura de ubicación. Si faltan diferentes componentes al azar, la causa puede ser la inestabilidad del vacío, el desgaste de la boquilla, la variación del alimentador o la contaminación del material.
El seguimiento del patrón debe incluir el designador de referencia del componente, el número de alimentador, el número de boquilla, el número de cabezal, el lote de carrete, la posición de la placa y el momento en que ocurrió.
Muchos equipos saltan directamente a las coordenadas de ubicación, pero los componentes faltantes y caídos generalmente comienzan en el momento de la recogida. Los ingenieros deben observar si la boquilla recoge el componente limpiamente del bolsillo. Deben comprobar el centro de recogida, la altura de recogida, el valor de vacío, la indexación del alimentador y la posición de los componentes dentro de la cinta.
Si la captación es inestable, la corrección de la ubicación no resolverá el problema. Es posible que la máquina solo rechace más componentes o cree más defectos aleatorios.
Los registros de la máquina pueden mostrar errores de recolección, errores de vacío, fallas de reconocimiento, componentes rechazados y paradas de colocación. Los datos AOI pueden mostrar componentes faltantes, errores de polaridad, sesgos y ubicaciones al revés. Los datos SPI pueden mostrar si la condición de la soldadura en pasta puede estar relacionada.
Al comparar estas fuentes de datos, los ingenieros pueden encontrar la verdadera etapa donde comienza la falla. IPC señala que IPC-A-610 y J-STD-001 a menudo se usan juntos para el control del proceso de ensamblaje y los requisitos de aceptación, lo cual es útil al definir estándares de inspección para equipos de producción.
Las pruebas controladas son la forma más rápida de evitar conclusiones falsas. Los ingenieros pueden cambiar la boquilla, cambiar la posición del alimentador, reducir la velocidad, limpiar la ruta de aspiración, ajustar la altura de recogida o probar otro carrete de material. Sólo se debe realizar un cambio a la vez.
Si el defecto sigue a la boquilla, es probable que la causa sea la boquilla. Si sigue al alimentador, es probable que el alimentador sea la causa. Si sigue el carrete de material, se debe verificar el estado del embalaje o de los componentes. Este método convierte un defecto aleatorio en un problema de proceso rastreable.
Las máquinas SMT pierden, dejan caer o voltean componentes cuando el control de componentes se vuelve inestable desde el alimentador hasta PCB. Las causas más comunes incluyen posición incorrecta de recogida del alimentador, error de indexación de la cinta, movimiento de componentes en el bolsillo, boquilla incorrecta, boquilla sucia, vacío débil, datos de visión deficientes, transferencia a alta velocidad, altura de colocación incorrecta, fuerza de pegajosidad de la pasta de soldadura débil y marca de polaridad poco clara.
El mejor enfoque de resolución de problemas es identificar el patrón de defectos, observar la captación directamente, comparar los datos de la máquina con los datos AOI y SPI y luego cambiar un factor a la vez. Los componentes faltantes repetidos generalmente apuntan a datos de configuración o programa. Un componente faltante aleatorio a menudo indica una variación de la boquilla, el vacío, el alimentador o el material.
I.C.T proporciona una solución profesional integral SMT para fabricantes de productos electrónicos, que incluye SMT planificación de líneas, soporte de procesos de selección y colocación, optimización de alimentadores y boquillas, soldadura por reflujo, inspección, capacitación y resolución de problemas de producción. Para las fábricas que se enfrentan repetidamente a componentes faltantes, caídos o volcados, una revisión completa del proceso suele ser más efectiva que ajustar solo un parámetro de la máquina.
Las causas más comunes de la falta de componentes SMT son recolección perdida, vacío débil, boquilla incorrecta, error de indexación del alimentador, posición de recolección incorrecta, componente inestable dentro del bolsillo de la cinta y altura de colocación deficiente. Si siempre falta el mismo componente, los ingenieros deben verificar los datos del programa, las coordenadas del alimentador y la biblioteca de componentes. Si faltan diferentes componentes al azar, es más probable que haya contaminación de la boquilla, fugas de vacío, desgaste del alimentador o variación del material.
Una máquina SMT generalmente deja caer el componente después de recogerlo porque la fuerza de sujeción no es estable. Esto puede suceder cuando la boquilla está sucia, desgastada, demasiado pequeña o no coincide con la superficie del componente. Las fugas de vacío, el filtro bloqueado, la aceleración rápida del cabezal y la recogida descentrada también pueden provocar la caída de un componente. Los ingenieros deben verificar si el problema se debe al número de boquilla, número de alimentador o carrete de material para aislar la fuente.
La colocación de componentes al revés suele deberse a una orientación inestable de los componentes antes o durante la recogida. El componente puede inclinarse en el bolsillo de la cinta, descentrarse, girarse durante el movimiento de la cabeza o aceptarse debido a una configuración de visión incorrecta. También puede ocurrir cuando las marcas de polaridad no son claras o la orientación del carrete es incorrecta. Los ingenieros deben verificar el embalaje, el punto de recogida, la coincidencia de las boquillas, la biblioteca de visión, el reconocimiento de polaridad y la regla de inspección AOI.
Sí, la soldadura en pasta puede contribuir a que un componente falte o se voltee, especialmente después de su colocación. Si la fuerza de adherencia de la pasta es débil, es posible que el componente no permanezca en su lugar antes del reflujo. Si el volumen de la pasta es desigual, el componente puede moverse, inclinarse o desmoronarse durante el reflujo. Los ingenieros deben comparar la inspección previa y posterior al reflujo. Si el componente está presente antes del reflujo pero falta o está desplazado después del reflujo, se debe verificar la impresión de la pasta y el proceso de reflujo.
Las fábricas pueden reducir estos defectos controlando toda la cadena de colocación. Esto incluye calibración del alimentador, limpieza de boquillas, inspección de vacío, selección correcta de boquillas, verificación de coordenadas de recogida, revisión de la biblioteca de visión, optimización de la altura de colocación, inspección de embalaje de material y comentarios AOI. El equipo debe registrar los defectos por componente, alimentador, boquilla, cabezal y lote de carrete. Esto hace que la causa raíz sea más fácil de encontrar y evita que vuelva a ocurrir el mismo problema.
Los componentes faltantes, caídos y volteados no son alarmas aisladas de la máquina. Son señales de que el proceso de colocación de SMT ha perdido el control estable sobre el componente. La causa principal puede provenir de la presentación del alimentador, el estado de la boquilla, la fuerza de vacío, el reconocimiento de la cámara, el embalaje del material, los parámetros de colocación o el comportamiento de la soldadura en pasta.
Cuando los ingenieros solucionan los problemas del proceso paso a paso, el defecto se vuelve más fácil de resolver. Una línea SMT estable no depende de una buena configuración de la máquina. Depende de un manejo constante del material, una recogida precisa, un vacío confiable, un reconocimiento visual correcto y un mantenimiento disciplinado. Para los fabricantes que necesitan soporte práctico, I.C.T puede ayudar a revisar el proceso SMT y crear una solución de producción integral más confiable.
