SMT el cambio de ubicación de componentes ocurre cuando un componente no está montado en la posición prevista de la plataforma durante el proceso de selección y colocación. Este problema puede parecer pequeño al principio, pero puede provocar puentes de soldadura, juntas de soldadura abiertas, desintegración, contacto eléctrico deficiente, retrabajo y calidad inestable del producto después del reflujo.
Para los fabricantes de productos electrónicos, la desalineación de los componentes durante la colocación no es sólo un problema de precisión de la máquina. Puede ser causado por soporte PCB, desgaste de la boquilla, posición del alimentador, reconocimiento de visión, condición de la pasta de soldadura, presión de colocación, deformación de la placa o datos incorrectos del programa. Un proceso SMT estable requiere que todas las partes de la cadena de colocación trabajen juntas.
Esta guía explica las causas más comunes de compensación de ubicación de SMT y muestra cómo los ingenieros pueden solucionarlas de manera práctica.
El cambio de componente significa que el componente se coloca lejos de su centro de almohadilla diseñado. El desplazamiento puede ocurrir en la dirección X, la dirección Y, el ángulo de rotación o una combinación de las tres. En algunos casos, el componente está sólo ligeramente descentrado y aun así puede pasar la inspección. En casos más graves, provoca defectos de soldadura visibles o fallos funcionales.
El cambio de ubicación de componentes SMT suele aparecer de varias formas:
Primero, el componente puede moverse hacia los lados desde el centro de la almohadilla. Esto es común en componentes de chips pequeños, resistencias, capacitores, diodos y circuitos integrados de paso fino. En segundo lugar, el componente puede girar ligeramente, lo que puede afectar la alineación de los cables y la formación de juntas de soldadura. En tercer lugar, el componente puede asentarse en el borde de la pasta de soldadura en lugar de aterrizar correctamente en la almohadilla. Cuarto, el componente puede verse correcto antes del reflujo, pero moverse durante el reflujo debido al desequilibrio de humectación de la soldadura.
Cada tipo de turno da una pista diferente. Un cambio repetido en una dirección puede indicar la calibración de la máquina, el posicionamiento de la placa o la compensación del programa. El cambio aleatorio puede indicar inestabilidad de la boquilla, el vacío, el alimentador, la pasta de soldadura o el soporte de la placa.
La producción moderna de SMT utiliza componentes más pequeños, un espaciado más estrecho entre las almohadillas y una velocidad de colocación más rápida. Esto hace que el proceso sea menos indulgente. Un pequeño desplazamiento de ubicación que era aceptable para un componente de chip grande puede crear un problema grave para un componente 0201, BGA, QFN o conector de paso fino.
Cuando el componente no está centrado, el volumen de soldadura en pasta ya no está equilibrado. Durante el reflujo, la soldadura fundida puede alejar el componente de su posición correcta. Esto puede crear puentes, lápidas, soldadura insuficiente, componentes torcidos o debilidad oculta en las juntas.

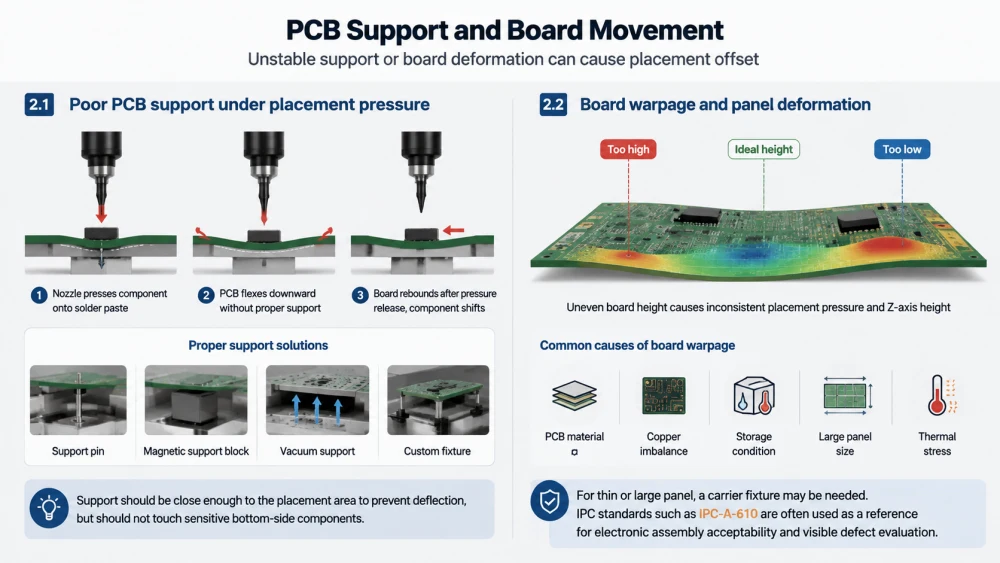

Una de las causas de compensación de ubicación SMT que más se pasa por alto es el soporte inestable PCB. Si la tabla se mueve, se dobla, vibra o no se sujeta correctamente durante la colocación, ni siquiera una máquina de colocación de alta precisión puede mantener resultados estables.
Durante la colocación, la boquilla presiona el componente sobre la pasta de soldadura. Si el PCB no está apoyado desde abajo, la tabla puede doblarse hacia abajo. Cuando la tabla rebota, el componente puede desplazarse ligeramente. Esto es especialmente común con tableros delgados, paneles grandes, PCB flexibles o tableros con distribución desigual de componentes.
Los ingenieros deben verificar si el pasador de soporte, el bloque de soporte magnético, el soporte de vacío o el accesorio personalizado están colocados correctamente. El soporte debe estar lo suficientemente cerca del área de colocación para evitar la deflexión, pero no debe tocar el componente sensible de la parte inferior.
La deformación PCB puede causar diferentes alturas en todo el panel. Si un área del tablero es más alta o más baja de lo esperado, la presión de colocación y la altura del eje Z pueden volverse inconsistentes. Es posible que algunos componentes se presionen demasiado fuerte, mientras que otros apenas toquen la pasta de soldadura.
La deformación del tablero puede deberse al material PCB, al desequilibrio del cobre, a las condiciones de almacenamiento, al tamaño del panel o al estrés térmico. Para paneles delgados o grandes, es posible que se necesite un soporte portador. Los estándares IPC, como IPC-A-610, se utilizan a menudo como referencia para la aceptabilidad de ensamblajes electrónicos y la evaluación de defectos visibles.
La boquilla es el punto de contacto directo entre la máquina SMT y el componente. Si la boquilla no puede recoger el componente de forma segura y central, es muy probable que se produzca un cambio de ubicación.
Una boquilla desgastada puede perder su planitud o su capacidad de sellado de aire. Una boquilla sucia puede tener residuos de fundente, polvo, partículas de soldadura o material adhesivo en la superficie de recogida. Un tamaño de boquilla incorrecto puede no coincidir con el cuerpo del componente, lo que provoca una captación inestable y un centrado inexacto.
Para componentes pequeños, la condición de la boquilla es crítica. Si la boquilla es demasiado grande, puede tocar el componente adyacente en el bolsillo de la cinta. Si es demasiado pequeño, es posible que no proporcione suficiente fuerza de sujeción. Si la punta de la boquilla está dañada, el componente puede girar durante el movimiento rápido del cabezal.
Los problemas de vacío pueden hacer que el componente se mueva entre la recogida y la colocación. Si la presión de vacío es débil, inestable o retrasada, el componente puede deslizarse sobre la punta de la boquilla. Esto suele aparecer como un desplazamiento de ubicación aleatorio, un componente caído o una falla de reconocimiento intermitente.
Los ingenieros deben inspeccionar el valor de la boquilla, el filtro de vacío, el tubo de vacío, el sello del cabezal, el eyector y el sensor de vacío. Una curva de vacío estable suele ser más útil que simplemente comprobar si la máquina notifica una alarma.

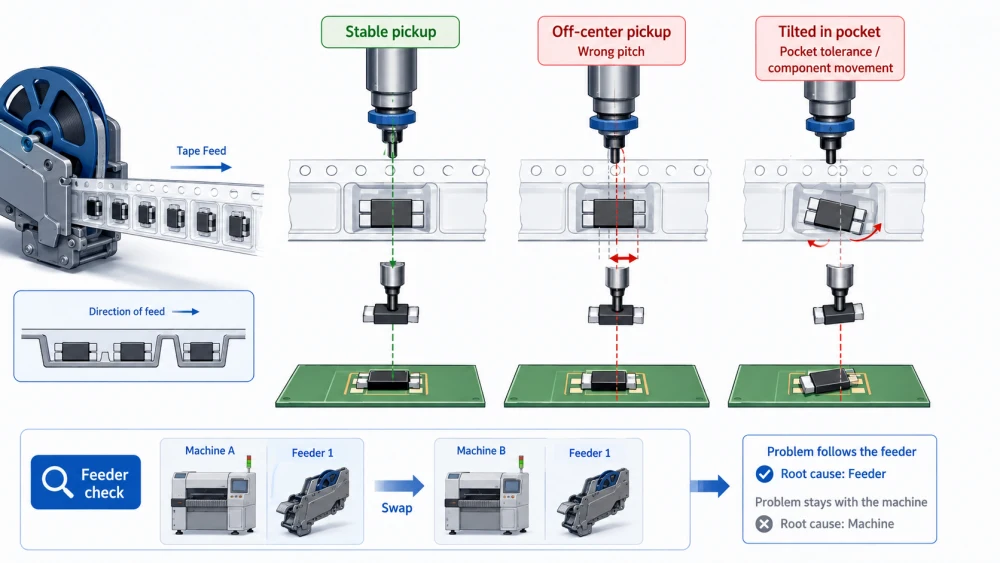

El error del alimentador es otra causa importante de desalineación de componentes durante la colocación. Si el componente no se presenta correctamente en el bolsillo de la cinta, la boquilla puede descentrarlo. Es posible que la máquina aún lo coloque, pero la posición del componente puede cambiar o girar.
Cuando el paso del alimentador, el avance de la cinta o las coordenadas de recogida son incorrectos, el componente no se asentará debajo del centro de la boquilla en el momento de recogida. Esto crea una recogida inestable. El sistema de visión puede corregir pequeños errores, pero no puede resolver por completo una mala condición de captación mecánica.
Los signos comunes incluyen errores repetidos de recolección, componentes colocados en ángulo con respecto a la boquilla, alta tasa de rechazo y desplazamiento de colocación que aparece solo en una posición del alimentador. Si el problema sigue al alimentador después de intercambiar posiciones, es probable que el alimentador sea la causa principal.
Es posible que algún componente se mueva dentro del bolsillo de la cinta antes de recogerlo. Esto puede suceder con componentes muy pequeños, embalajes sueltos, cinta transportadora dañada o vibraciones durante la indexación del alimentador. Si el componente ya está inclinado o desplazado en el bolsillo, la boquilla puede recogerlo en el centro equivocado.
Los ingenieros deben verificar la tensión de la cinta de la cubierta del alimentador, el engranaje de la rueda dentada, la calibración del alimentador, la altura de recogida y el estado de las cavidades de los componentes. La calidad del material de embalaje puede afectar directamente la estabilidad de la colocación.

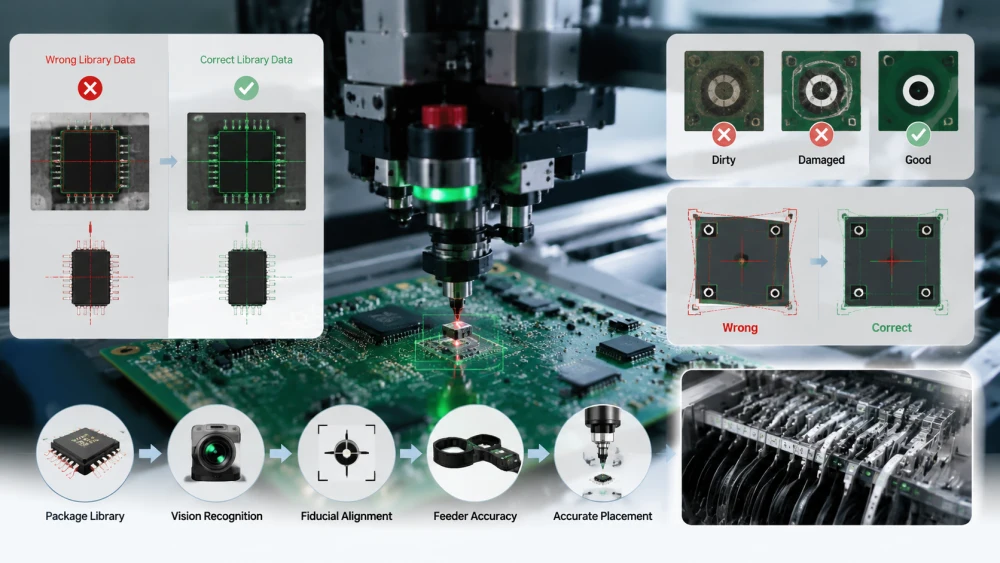

La visión artificial SMT está diseñada para corregir la posición de los componentes antes de su colocación. Sin embargo, si los datos de visión, la iluminación, la biblioteca de paquetes o el reconocimiento fiduciario son incorrectos, la máquina puede calcular una compensación incorrecta.
Cada componente necesita el tamaño, contorno del cuerpo, posición del cable, grosor, polaridad y parámetro de reconocimiento correctos. Si los datos de la biblioteca de componentes son incorrectos, la cámara puede reconocer el borde o el punto central incorrecto. La máquina puede entonces colocar el componente según un valor de corrección falso.
Esto es común después de la introducción de un nuevo producto, el reemplazo de componentes, la copia de bibliotecas o la edición manual de datos. Los ingenieros deben comparar el componente real con los datos de la biblioteca, especialmente para tipos de paquetes similares que parecen casi iguales pero tienen diferente tamaño de cuerpo o geometría de cable.
Si el fiducial del tablero está sucio, dañado, mal diseñado o reconocido incorrectamente, todo el sistema de coordenadas del tablero puede cambiar. En este caso, muchos componentes pueden mostrar un desplazamiento en una dirección similar. Puede que el problema no sea la colocación del cabezal; puede ser la referencia de alineación de la placa.
Las marcas fiduciales deben tener un contraste claro, suficiente espacio libre y una definición estable de la máscara de soldadura. La máquina debe reconocer consistentemente el punto de referencia correcto antes de comenzar la colocación.
Para obtener un marco de solución de problemas más amplio que conecta los síntomas de visión, alimentador, recolección y boquilla, los ingenieros también pueden revisar esta SMT guía de solución de problemas de selección y colocación..
Algunos cambios de colocación no son causados por la propia máquina de colocación. El componente puede estar colocado correctamente, pero la condición de la soldadura en pasta hace que se mueva antes o durante el reflujo.
Si el volumen de soldadura en pasta es desigual entre dos pads, el componente puede ser arrastrado hacia el lado con una fuerza de humectación más fuerte durante el reflujo. Esta es una causa común de movimiento de lápidas, torceduras y pequeñas virutas.
El volumen desigual de la pasta puede deberse a un bloqueo de la plantilla, un mal diseño de la plantilla, una relación de apertura incorrecta, una limpieza insuficiente, una mala presión de la escobilla de goma o una velocidad de impresión inestable. Los datos SPI pueden ayudar a confirmar si el turno comienza antes de la colocación o después del reflujo.
La soldadura en pasta debe mantener el componente en su lugar antes del reflujo. Si la fuerza de adherencia de la pasta es débil, el componente puede moverse durante la transferencia del tablero, la vibración del transportador o la colocación de un componente cercano. La pasta que ha estado expuesta por mucho tiempo puede secarse, mientras que la pasta almacenada incorrectamente puede perder su estabilidad de impresión y retención.
Los equipos de proceso deben controlar el almacenamiento de la pasta, la descongelación, la mezcla, el intervalo de impresión y la limpieza de la plantilla. El estándar IPC J-STD-001 es una referencia útil para los requisitos del proceso de ensamblaje eléctrico y electrónico soldado.

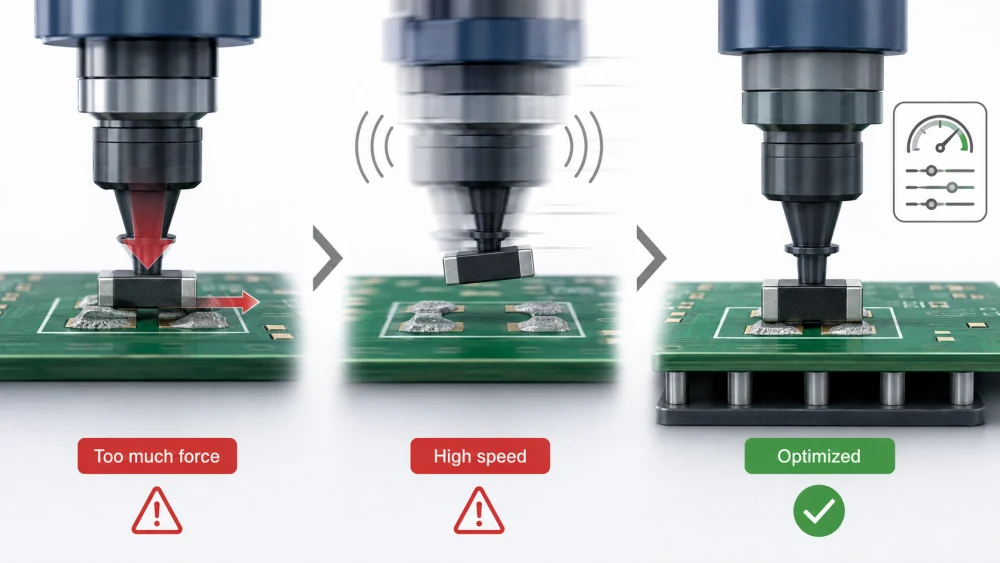

La configuración de la máquina puede afectar directamente la precisión de la colocación. Un programa que funciona bien a baja velocidad puede crear un desplazamiento a máxima velocidad de producción si no se optimizan la aceleración, la fuerza de colocación o la altura del eje Z.
Si la fuerza de colocación es demasiado alta, el componente puede deslizarse sobre la pasta de soldadura en lugar de aterrizar suavemente. Esto es más probable cuando el depósito de pasta es alto, la almohadilla es pequeña o el componente tiene una superficie inferior lisa.
Una fuerza excesiva también puede dañar componentes delicados o crear tensiones ocultas. Los ingenieros deben optimizar la fuerza de colocación según el tipo de componente, el tamaño del paquete, el soporte de la placa y la condición de la pasta.
La alta velocidad de colocación mejora el rendimiento, pero también aumenta la vibración, el estrés de aceleración y el riesgo de movimiento de los componentes. Si el cabezal se mueve demasiado agresivamente, el componente puede desplazarse en la boquilla antes de colocarlo. Si el soporte de la placa es débil, la colocación a alta velocidad puede empeorar el desplazamiento.
Un enfoque práctico es reducir la velocidad temporalmente durante la resolución de problemas. Si el turno mejora, el equipo de proceso puede ajustar la aceleración, la secuencia de colocación, la condición del soporte o la elección de la boquilla antes de volver a la velocidad máxima de producción.
No todos los desplazamientos que se ven después del reflujo son un error de ubicación. Un componente puede estar montado correctamente antes del reflujo y aún moverse durante el proceso de calentamiento.
Cuando la soldadura en una almohadilla se derrite o se humedece más rápido que el otro lado, la tensión superficial puede alejar el componente del centro. Esto es común en componentes de chips pequeños, especialmente cuando el diseño de la almohadilla, el volumen de la pasta o la distribución térmica están desequilibrados.
Los ingenieros deben comparar la inspección previa al reflujo AOI o la inspección microscópica con la inspección posterior al reflujo. Si el componente está centrado antes del reflujo pero se desplaza después del reflujo, la causa principal probablemente sea el proceso de soldadura, no la precisión de la máquina de colocación.
El componente sensible a la humedad puede comportarse de manera impredecible durante el reflujo si no se controlan el almacenamiento y el horneado. JEDEC J-STD-033 proporciona guía de manejo para dispositivos de montaje en superficie sensibles a la humedad y al reflujo. Un control deficiente de la humedad puede aumentar el riesgo del proceso, especialmente para el paquete de circuitos integrados, BGA y los componentes de alto valor.
También se debe revisar el perfil térmico. Una velocidad de rampa demasiado rápida, un calentamiento desigual o una velocidad inestable del transportador pueden afectar el equilibrio de humectación de la soldadura y la estabilidad de los componentes.

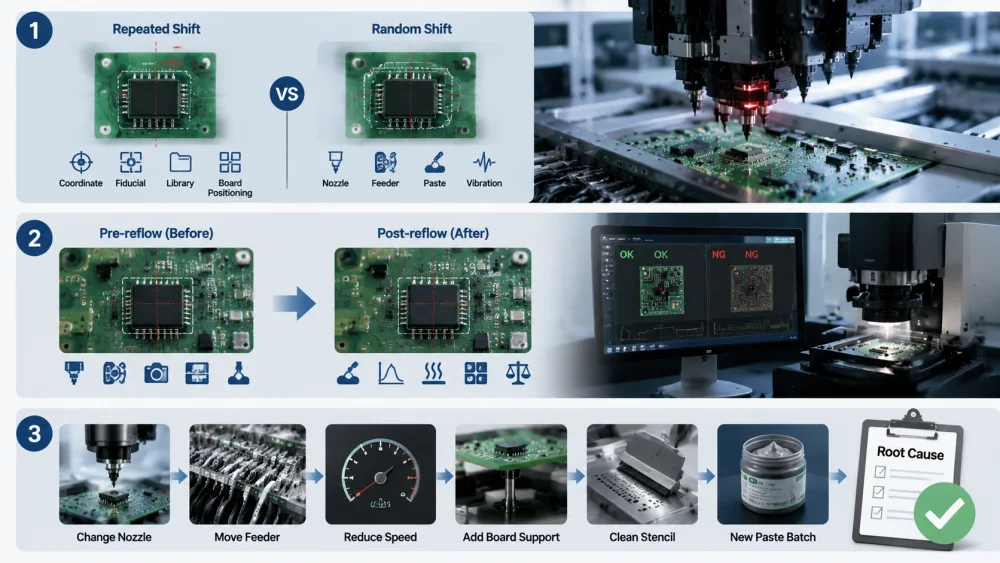

Un buen método de resolución de problemas separa la causa de la máquina de la causa del material y la causa del proceso. Sin esta estructura, los equipos pueden ajustar muchas configuraciones pero no logran encontrar la verdadera razón.
Si el mismo componente se desplaza en la misma dirección en cada tablero, la causa probable es la coordenada del programa, el fiduciario, la biblioteca de componentes, el posicionamiento del tablero o la alineación de la plantilla. Si el cambio aparece aleatoriamente, la causa probable es la boquilla, el vacío, el alimentador, la fuerza de adherencia de la pasta, la vibración de la tabla o la variación del material.
Esta simple distinción ayuda a los ingenieros a evitar perder el tiempo. Un desplazamiento repetido debe tratarse como un problema de coordenadas o de configuración. Un desplazamiento aleatorio debe tratarse como un problema de estabilidad.
La inspección previa al reflujo es una de las mejores formas de localizar la verdadera etapa de falla. Si el componente ya se ha movido antes del reflujo, concéntrese en la máquina de colocación, el alimentador, la boquilla, la visión, el soporte PCB y la fuerza de retención de la pasta. Si el componente se desplaza solo después del reflujo, concéntrese en el volumen de soldadura en pasta, el diseño de la almohadilla, el perfil térmico y el equilibrio de humectación.
AOI, SPI, el informe de colocación de la máquina y la verificación manual del microscopio deben usarse juntos. Una fuente de datos rara vez cuenta la historia completa.
Los ingenieros pueden aislar la causa cambiando un factor a la vez. Por ejemplo, cambie la boquilla, mueva el alimentador a otro carril, reduzca la velocidad de colocación, agregue soporte PCB, limpie la plantilla o ejecute un lote nuevo de soldadura en pasta. Si el defecto sigue a un elemento, ese elemento se convierte en el más fuerte sospechoso.
Este método es más lento que adivinar, pero produce un proceso de aprendizaje confiable. También ayuda a los equipos a crear una base de datos de SMT causas de compensación de ubicación para producción futura.
SMT el cambio de ubicación de componentes generalmente es causado por una cadena de pequeños problemas de proceso, no por una sola falla de la máquina. Las causas más comunes incluyen soporte PCB débil, boquilla desgastada, vacío inestable, error de captación del alimentador, datos de visión incorrectos, soldadura en pasta desigual, presión de colocación excesiva y desequilibrio de humectación por reflujo.
Los ingenieros primero deben decidir si el cambio es repetido o aleatorio, luego comparar los datos de inspección previos y posteriores al reflujo. Esto ayuda a separar el error de colocación del movimiento de soldadura. La producción estable depende de una configuración precisa de la máquina, un manejo limpio del material, una impresión controlada de soldadura en pasta y un mantenimiento regular.
I.C.T respalda a los fabricantes de productos electrónicos con una solución profesional integral SMT, que incluye SMT planificación de líneas, soporte para procesos de selección y colocación, soldadura por reflujo, inspección, capacitación y orientación para la resolución de problemas. Para las fábricas que desean reducir los defectos de ubicación y mejorar la estabilidad de la producción, una vista completa del proceso suele ser más valiosa que ajustar un solo parámetro de la máquina.
La causa principal suele ser un control inestable del proceso de colocación. Esto puede incluir soporte PCB deficiente, posición de recogida incorrecta, boquilla desgastada, vacío débil, datos de visión incorrectos o pasta de soldadura desigual. Si el cambio se repite en la misma dirección, los ingenieros deben verificar las coordenadas del programa, el reconocimiento fiduciario y los datos de la biblioteca de componentes. Si el cambio es aleatorio, la causa más probable es la condición de la boquilla, la estabilidad del alimentador, la vibración de la tabla o la fuerza adhesiva de la pasta.
El mejor método es inspeccionar la placa antes y después del reflujo. Si el componente ya está descentrado antes del reflujo, el problema está relacionado con la ubicación, la recogida, la visión, el alimentador o el soporte de la placa. Si el componente está centrado antes del reflujo pero se desplaza después del reflujo, lo más probable es que el problema sea el volumen de soldadura en pasta, el diseño de la almohadilla, el perfil térmico o el desequilibrio de humectación. SPI y pre-reflujo AOI son muy útiles para esta comparación.
Sí, la soldadura en pasta puede causar o empeorar la desalineación de los componentes. Si el volumen de la pasta es desigual, el componente puede asentarse en ángulo o moverse durante el reflujo. Si la fuerza de adherencia de la pasta es demasiado débil, el componente puede desplazarse durante la transferencia del tablero o la vibración antes del reflujo. Se deben verificar el almacenamiento de la pasta, el tiempo abierto, la limpieza de la plantilla, la presión de impresión y el diseño de la apertura cuando aparece un desplazamiento de colocación junto con un defecto de soldadura.
Cuando solo cambia un tipo de componente, la causa raíz suele estar relacionada con ese paquete específico. Es posible que la boquilla no coincida con el cuerpo del componente, que el bolsillo del alimentador permita el movimiento, que la biblioteca de visión tenga datos de tamaño incorrectos o que el diseño de la almohadilla pueda crear una humectación desigual de la soldadura. Los ingenieros deben verificar el dibujo de los componentes, la biblioteca de paquetes, la posición de recolección, el tipo de boquilla, la condición del alimentador y el depósito de pasta para esa ubicación exacta.
Una fábrica puede reducir la compensación de colocación de SMT creando una rutina de control estable. Esto incluye verificar el desgaste de la boquilla, limpiar la ruta de vacío, calibrar el alimentador, verificar la biblioteca de visión, mejorar el soporte PCB, monitorear los datos SPI y comparar el defecto previo al reflujo AOI con el defecto posterior al reflujo. Para una producción de gran volumen, los equipos deben registrar los patrones de turnos por posición de componente, número de alimentador, número de boquilla y lote de producción. Esto agiliza la resolución de problemas y evita defectos repetidos.
El cambio de componente durante la colocación de SMT es una advertencia práctica del proceso. Les dice a los ingenieros que una parte de la cadena de colocación ya no es lo suficientemente estable para los requisitos del producto. La causa puede provenir de la precisión de la máquina, la presentación del material, el comportamiento de la soldadura en pasta, el soporte de la placa o el equilibrio de reflujo.
Las fábricas que resuelven el problema sistemáticamente pueden reducir el retrabajo, proteger el costo del material y mejorar la confiabilidad del producto a largo plazo. Si un equipo de producción se enfrenta a repetidos desplazamientos de colocación SMT o movimientos inexplicables de componentes, I.C.T puede ayudar a revisar el proceso completo de la línea SMT y brindar soporte práctico e integral desde el equipo hasta la optimización del proceso.
