Los errores de reconocimiento de visión SMT ocurren cuando el sistema de cámara no puede identificar correctamente la posición, forma, polaridad u orientación de un componente. Las soluciones avanzadas de inspección por visión SMT ayudan a los fabricantes a mejorar la estabilidad del reconocimiento de componentes y reducir el rechazo falso durante la colocación a alta velocidad. En muchas fábricas, esto se manifiesta como una falla en el reconocimiento de la cámara de los componentes, alarmas de visión repetidas, detección de rotación incorrecta o confirmación de recogida inestable. Muchas veces el problema no es sólo la cámara. La iluminación, los datos del paquete, el estado de las boquillas, la altura de recogida, la presentación del alimentador e incluso el contraste del tablero pueden afectar la calidad del reconocimiento.
Este artículo explica las causas más comunes del error de reconocimiento de visión SMT y muestra pasos prácticos de solución de problemas de visión artificial SMT que ayudan a los ingenieros a estabilizar la ubicación, reducir los falsos rechazos y mantener un sólido control de calidad. Está escrito para SMT ingenieros de procesos, técnicos, equipos de mantenimiento y gerentes de producción que necesitan una forma confiable de resolver problemas de ubicación relacionados con las cámaras sin conjeturas.
Tabla de contenido
El reconocimiento de visión es la forma que tiene la máquina de confirmar que el componente elegido es la pieza correcta, en la posición correcta y con la orientación correcta, antes de que se realice la colocación. Es un punto de control, no sólo una imagen de cámara. Cuando el sistema no puede leer el componente correctamente, la máquina puede rechazar la pieza, detener la línea o colocar la orientación incorrecta si los ajustes son demasiado flojos.
La cámara generalmente verifica el centro del componente, el contorno del cuerpo, el ángulo de rotación, la marca de polaridad, la forma del cable o terminal y la posición del paquete con respecto a la boquilla. Para componentes pasivos pequeños, es posible que el sistema solo necesite un contorno de cuerpo limpio y un punto central. Para IC, conector, LED o paquete polarizado, la tarea de reconocimiento es más compleja porque la cámara debe detectar tanto la forma como la orientación.
Es por eso que una falla en el reconocimiento de un componente de la cámara no siempre es una simple falla de hardware. Es posible que la máquina esté leyendo una imagen incorrecta, un modo de iluminación incorrecto, una definición de paquete incorrecta o una pieza que se haya movido ligeramente durante la recogida. Si la línea trata cada alarma de visión como un problema de la cámara, la causa real puede permanecer oculta.
La colocación de SMT depende de tolerancias muy pequeñas. Un componente puede tener sólo unos pocos milímetros de ancho y la cámara debe confirmar su posición en una fracción de segundo. Si la pieza está descentrada, es brillante, oscura, transparente, girada o parcialmente oscurecida por la boquilla, el reconocimiento puede volverse inestable. Esta sensibilidad es normal. El objetivo no es eliminar la lógica de la visión, sino hacer que la entrada de reconocimiento sea más limpia y consistente.

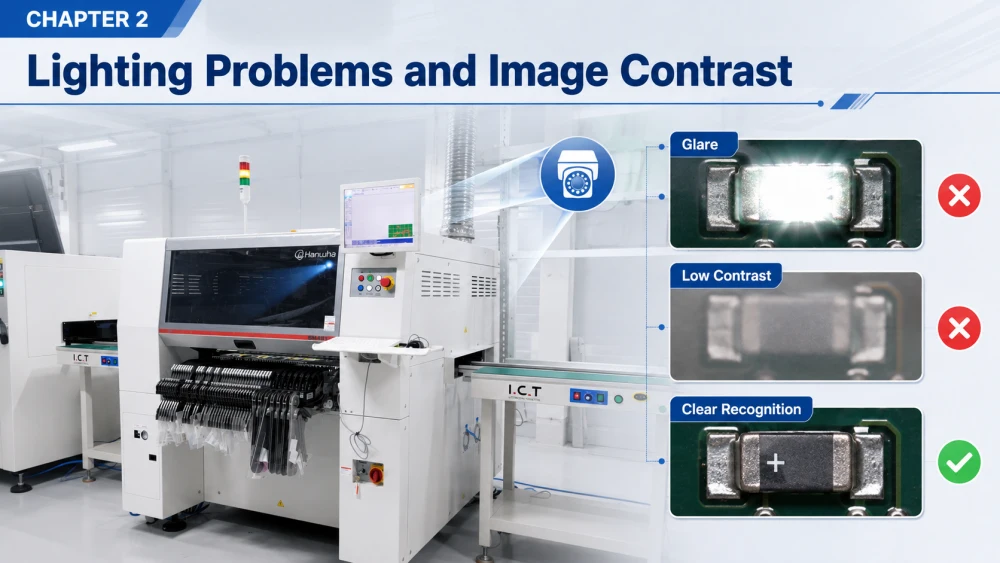

La iluminación es una de las causas más comunes del error de reconocimiento de visión SMT. La cámara sólo puede reconocer lo que puede ver con claridad. Si la luz es demasiado fuerte, demasiado débil, desigual o reflejada por la superficie del componente, la imagen puede verse bien para el operador pero aún ser inestable para el algoritmo de reconocimiento.
Diferentes paquetes necesitan diferentes condiciones de iluminación. Las modernas máquinas de recogida y colocación utilizan sistemas de visión SMT avanzados con modos de iluminación optimizados para manipular diferentes superficies de paquetes. Un cuerpo IC negro puede necesitar un fuerte contraste. Un paquete metálico reflectante puede necesitar una iluminación más suave para evitar el deslumbramiento. El paquete transparente o semitransparente puede confundir la detección de bordes porque la cámara puede ver reflejos internos en lugar de un contorno limpio. Incluso un pequeño cambio en el ángulo o la intensidad puede afectar el rendimiento del reconocimiento.
Cuando la calidad de la imagen disminuye, el sistema puede leer mal el centro, no detectar la marca de polaridad o rechazar un componente en buen estado porque el borde no está claro. En una fábrica ocupada, esto suele aparecer como un fallo de reconocimiento intermitente, que es más difícil de resolver que una alarma constante.
Los ingenieros deben inspeccionar primero la imagen real, no sólo el texto de la alarma. La imagen debe mostrar un contorno claro, un contraste estable y una marca de polaridad visible si es necesario. Si la imagen está turbia o inestable, verifique la fuente de luz, la limpieza de la lente, el estado del reflector, el ángulo de la cámara y el modo de iluminación en la biblioteca de paquetes.
También ayuda a comparar la imagen bajo el mismo componente, la misma boquilla y la misma posición del alimentador. Si la imagen cambia solo en un lado del tablero o en un cabezal de la máquina, el problema puede ser mecánico en lugar de óptico. Las correcciones de iluminación son útiles sólo cuando la imagen es la verdadera causa raíz, no cuando el componente se está moviendo o está mal seleccionado.
Una gran cantidad de casos de fallas en el reconocimiento de componentes de la cámara se deben a errores en la biblioteca de paquetes. Es posible que la cámara esté funcionando correctamente, pero la máquina está comparando la imagen con los datos del paquete incorrectos. Esto sucede a menudo después de reutilizar una biblioteca copiada para una pieza nueva que parece similar pero no idéntica.
La definición del paquete debe coincidir con el tamaño del cuerpo, el centro de recogida, la altura, la marca de polaridad, el número de cables, la forma del contorno y el método de reconocimiento. Si alguno de estos valores es incorrecto, la máquina puede calcular el centro incorrecto o rechazar la pieza por no válida. Esto es especialmente común en paquetes pequeños, cuerpos asimétricos, componentes polarizados y paquetes con marcas superficiales sutiles.
Una entrada copiada puede crear errores repetidos de reconocimiento de visión SMT en varios trabajos si el equipo la usa como atajo. La cámara desconoce la intención del operador. Sólo conoce los datos que le fueron dados. Es por eso que la disciplina de la biblioteca de paquetes es tan importante como el mantenimiento de la máquina.
Los ingenieros deben comparar el componente real con el registro del paquete línea por línea. Se deben verificar la imagen del paquete, la dirección de la polaridad, el tamaño del cuerpo, el centro de reconocimiento y el ángulo de rotación aceptable. Si la biblioteca se clonó a partir de una pieza similar, el enfoque más seguro es verificarla con una inspección del primer artículo y una prueba controlada antes de la producción completa.
En fábricas sensibles a la calidad, el estándar de la biblioteca debe tratarse como parte del sistema de control de procesos, no como un archivo de configuración único. I.C.T ayuda a los fabricantes con soluciones SMT integrales, que incluyen soporte de procesos, coincidencia de equipos y configuración de líneas, para que el control de paquetes, el control de alimentadores y la lógica de reconocimiento puedan trabajar juntos en lugar de manejarse por separado.

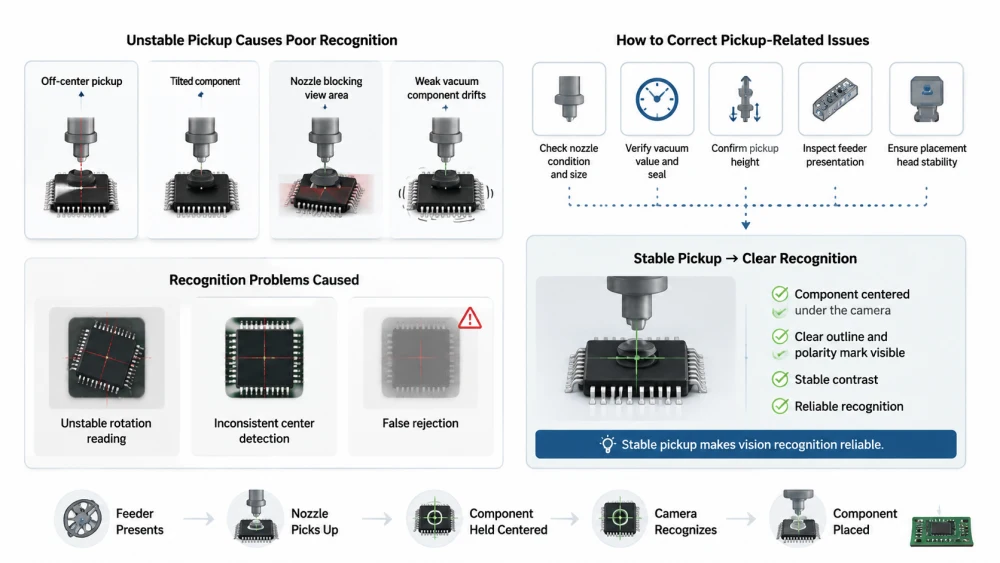

El reconocimiento de visión a menudo falla porque el componente no está centrado correctamente cuando la cámara lo revisa. Si la pieza está inclinada, desplazada o parcialmente oculta por la boquilla, la imagen puede volverse ambigua incluso si la cámara está en buen estado. Es por eso que la solución de problemas de visión artificial SMT debe incluir la cadena de recogida, no solo la cámara.
La boquilla debe sostener el componente en el punto central esperado. Si el recogedor está descentrado, la pieza puede girar ligeramente durante el desplazamiento. Si la punta de la boquilla está desgastada, bloqueada o tiene el tamaño incorrecto, la pieza puede asentarse de manera desigual y oscurecer el área de visualización. Un vacío débil también puede hacer que el componente se desvíe lo suficiente como para confundir el reconocimiento.
Estos problemas a menudo se manifiestan como una lectura de rotación inestable, una detección central inconsistente o un rechazo falso repetido en el mismo paquete. Puede parecer que la máquina tiene un problema con la cámara, pero la causa real es la geometría inestable del captador.
Los ingenieros deben inspeccionar el estado y el tamaño de la boquilla, el valor de vacío, la altura de recogida, la presentación del alimentador y la estabilidad del cabezal de colocación. Si el mismo problema de reconocimiento sigue a una boquilla o a un cabezal de máquina, es una fuerte señal de que el problema es mecánico. Limpiar la boquilla, comprobar el sello y confirmar la ruta de vacío puede solucionar muchas alarmas visuales recurrentes.
El componente debe centrarse debajo de la cámara de forma repetible antes de que comience el reconocimiento de imágenes. Una vez que la captación se estabiliza, la cámara puede hacer su trabajo de manera más confiable. Esta es una de las razones por las que la solución de problemas de visión debe vincularse al mantenimiento del alimentador y de las boquillas, y no aislarse de ellos.
Para obtener una visión más amplia de cómo se conectan los síntomas del captador, el alimentador, la boquilla y la visión, los fabricantes pueden consultar esta SMT guía de solución de problemas de selección y colocación..
Algunos errores de reconocimiento de visión SMT no tienen que ver con si la máquina ve la pieza, sino con si la comprende correctamente. Un componente puede ser visible, pero aun así el sistema puede rechazarlo porque el ángulo es incorrecto, la marca de polaridad no está clara o la forma no coincide con la biblioteca esperada.
Los errores de rotación ocurren cuando el componente se recoge en un ángulo ligeramente diferente al esperado. Los errores de polaridad ocurren cuando la máquina no puede identificar correctamente la marca, fijar una dirección o una orientación asimétrica del cuerpo. Los fallos en el reconocimiento de formas ocurren cuando el contorno es demasiado débil, demasiado reflectante o demasiado similar a otro paquete.
Estos problemas son especialmente comunes para LED, diodos, conectores, QFN, IC y otros paquetes polarizados. Una pequeña marca que es fácil de ver para un humano puede resultar difícil para la cámara si el modo de iluminación o el umbral de imagen son incorrectos.
La biblioteca de paquetes debe incluir la dirección de polaridad y la tolerancia de rotación correctas. La verificación del primer artículo debe verificar que la máquina esté leyendo la misma orientación que espera el proceso. Si la imagen de la cámara es buena pero el sistema aún rechaza las piezas correctas, el umbral de reconocimiento puede ser demasiado estricto o la definición del paquete puede ser incorrecta.
Los operadores no deben resolver los problemas de orientación aflojando todas las tolerancias. Eso puede reducir las alarmas por un tiempo, pero puede permitir que pasen defectos reales. Una mejor solución es mejorar la calidad de la imagen, los datos del paquete y la repetibilidad de la captura para que la cámara reconozca la pieza correcta por el motivo correcto.

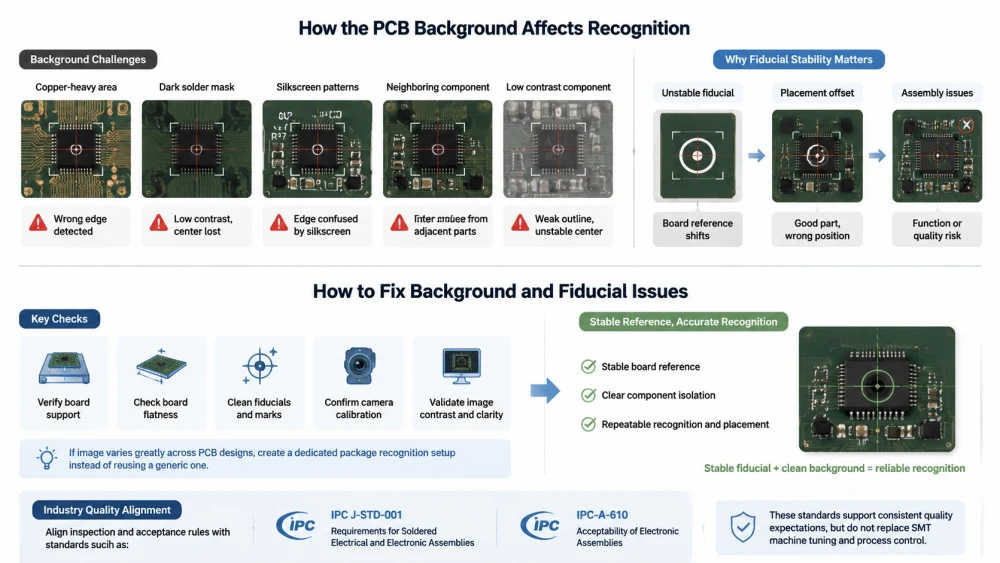

La visión no ocurre en el vacío. El trasfondo del componente también es importante. Si la superficie PCB es demasiado brillante, demasiado oscura, demasiado estampada o tiene un color demasiado parecido al del componente, es posible que la cámara tenga dificultades para aislar la pieza del tablero. Los fiduciales, el color de la máscara de soldadura y los reflejos locales también pueden influir en la imagen.
Algunas tablas crean un fuerte contraste, mientras que otras crean ruido visual. Las áreas con mucho cobre, la máscara de soldadura oscura, los patrones de serigrafía y los componentes vecinos pueden hacer que la imagen sea menos estable. Esto se vuelve más notorio cuando el componente en sí es pequeño o tiene poco contraste. La cámara puede entonces detectar el borde equivocado o perder el punto central.
El reconocimiento fiduciario también puede afectar la precisión de la ubicación posterior. Si la referencia del tablero es inestable, la máquina puede colocar piezas atractivas en la posición incorrecta. Es por eso que la calidad de referencia de la placa y la calidad de visión de los componentes deben revisarse juntas.
Los ingenieros deben verificar el soporte de la placa, su planitud, su limpieza fiduciaria y la calibración de la cámara. Si la imagen de visión cambia dramáticamente de un diseño PCB a otro, es posible que la biblioteca del paquete necesite una configuración de reconocimiento separada en lugar de una genérica reutilizada. Una referencia de placa clara y repetible ayuda al sistema de reconocimiento a aislar el componente correctamente.
Para un lenguaje de control de calidad más amplio, algunas fábricas alinean sus reglas de inspección y aceptación con estándares como IPC J-STD-001 e IPC-A-610. Esos estándares no reemplazan el ajuste de las máquinas, pero ayudan a definir expectativas de calidad consistentes en toda la línea.
La forma más rápida de resolver el error de reconocimiento de visión SMT es separar los problemas de la cámara de los problemas del proceso. Un método estable evita cambios aleatorios y ayuda al equipo a encontrar la causa raíz real más rápidamente.
Si el mismo error de reconocimiento sigue a un componente, primero se deben verificar la biblioteca del paquete y la iluminación. Si sigue una ranura del alimentador, las causas probables son la presentación del alimentador y la posición de recogida. Si sigue a una boquilla, se debe verificar el desgaste, el centrado y el vacío de la boquilla. Si aparece solo en un cabezal de la máquina, se deben inspeccionar la cámara, la alineación mecánica y el estado del cabezal.
Este método de seguimiento del fallo es una de las formas más fiables de resolución de problemas de visión artificial SMT porque convierte una alarma vaga en un patrón repetible. Una vez que el patrón es visible, la corrección se vuelve mucho más específica.
Verifique la imagen real de la cámara, no solo el código de alarma.
Compare el componente con la biblioteca del paquete.
Verifique el modo de iluminación, el brillo y el contraste.
Inspeccione el desgaste de la boquilla, el valor de vacío y el centrado del captador.
Verifique la presentación del alimentador y la estabilidad del bolsillo de la cinta.
Confirme el soporte de la junta, la calidad fiduciaria y el contraste PCB.
Revise si el problema se produce en una pieza, una ranura, una boquilla o un cabezal de la máquina.
Cuando estas comprobaciones se realizan siempre en el mismo orden, los equipos dedican menos tiempo a adivinar y más tiempo a solucionar la causa real.

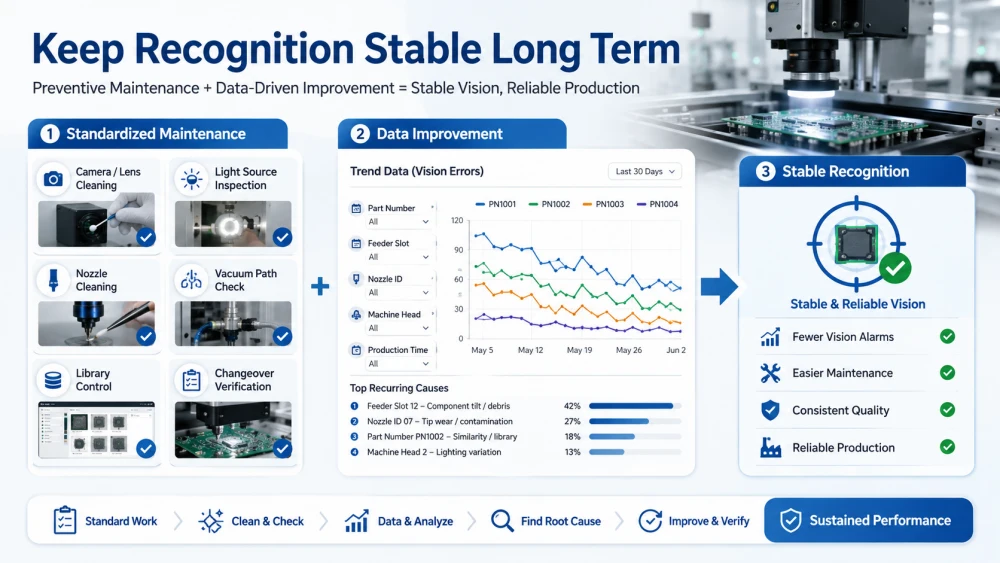

Una vez corregidos los errores de visión, el siguiente paso es evitar que vuelvan a aparecer. El reconocimiento estable depende de la configuración estándar, la limpieza de rutina, el control correcto de la biblioteca y la verificación periódica durante el cambio.
La limpieza de la lente de la cámara, la inspección de la fuente de luz, la limpieza de las boquillas y las comprobaciones de la ruta de aspiración deben formar parte del mantenimiento programado. Estas tareas son fáciles de retrasar porque es posible que la máquina aún esté funcionando, pero una pequeña cantidad de desviación puede generar alarmas visuales repetidas más adelante. El mantenimiento preventivo suele ser más económico que la interrupción repetida de la línea.
Si una fábrica opera muchos tipos de paquetes, el estándar de reconocimiento debe estar escrito claramente. Los operadores deben saber qué piezas necesitan iluminación especial, qué paquete necesita una inspección de polaridad más estricta y qué boquilla requiere una limpieza más frecuente.
Los errores de visión deben registrarse por número de pieza, ranura del alimentador, ID de la boquilla, cabezal de la máquina y tiempo de producción. Los datos de tendencias pueden revelar si el mismo paquete sigue fallando o si el problema ocurre sólo después del cambio. Esto hace que sea más fácil decidir si la solución son datos, hardware o práctica del operador.
Cuando una fábrica trata el reconocimiento visual como un proceso controlado en lugar de una alarma misteriosa, toda la línea se vuelve más fácil de mantener. Ese es el valor real de la solución disciplinada de problemas de visión artificial SMT.
El error de reconocimiento de visión SMT suele deberse a una combinación de iluminación, datos del paquete, posición de recogida y contraste del tablero.
La falla en el reconocimiento de componentes de la cámara suele ser un problema de proceso, no solo un problema de hardware de la cámara.
El reconocimiento estable depende de bibliotecas de paquetes precisas, ópticas limpias, centrado correcto de las boquillas y presentación repetible del alimentador.
El fondo de la placa, los fiduciales y el contraste PCB pueden afectar la estabilidad de la cámara tanto como el propio componente.
El mejor método SMT para solucionar problemas de visión artificial es seguir la falla por pieza, alimentador, boquilla o cabezal de la máquina.
La estabilidad a largo plazo proviene del mantenimiento preventivo, la configuración estándar y la verificación periódica del primer artículo.
Cuando una fábrica trata los errores de visión como parte de la cadena completa de recogida y colocación, el reconocimiento se vuelve más fácil de controlar y es mucho menos probable que se repita. El resultado es una mayor precisión de colocación, menos rechazos falsos y una mayor estabilidad de la producción.
Las causas más comunes son mala iluminación, datos de biblioteca de paquetes incorrectos, posición de recogida inestable, problemas con las boquillas y contraste débil entre el componente y la placa. En muchos casos la cámara funciona correctamente, pero se le pide al sistema que lea una imagen que no está lo suficientemente limpia. La forma más rápida de solucionarlo es inspeccionar la imagen real y compararla con el registro del paquete y la condición de recogida.
La mejor manera es mejorar la calidad de la imagen antes de cambiar la tolerancia. Eso significa verificar el modo de iluminación, la limpieza de las lentes, la precisión de la biblioteca de paquetes, el centrado de las boquillas y la estabilidad del alimentador. Si la imagen es clara pero el sistema aún falla, es posible que sea necesario revisar la biblioteca o la configuración del umbral. Si la imagen es inestable, primero se debe corregir el hardware o el proceso de captación.
Pueden ser ambas cosas, pero a menudo es un problema de proceso que aparece como una alarma de la cámara. La iluminación, el desgaste de las boquillas, la posición de recogida, el contraste de la placa y los datos de la biblioteca influyen en el reconocimiento. Un buen método de resolución de problemas verifica la cámara, la pieza, el alimentador y la placa juntos en lugar de asumir que la cámara está defectuosa. Eso ahorra tiempo y evita reemplazar hardware en buen estado.
Sólo con precaución. Ampliar la tolerancia puede reducir las alarmas, pero también puede permitir que una orientación incorrecta o una recogida deficiente pasen a producción. El enfoque más seguro es mejorar primero la iluminación, la definición del paquete y la repetibilidad de la recogida. Los cambios de tolerancia se deben utilizar sólo después de que la imagen y el comportamiento de la pieza sean lo suficientemente estables como para soportarlos.
El apoyo al proceso es útil cuando el mismo problema de reconocimiento vuelve a aparecer después de las comprobaciones de la cámara, la iluminación, el alimentador, los inyectores y la biblioteca. También es valioso durante la instalación de nuevos productos, la producción de alta mezcla o cuando componentes costosos generan desperdicios repetidos. Un proveedor de soluciones SMT completa puede revisar la línea como un solo sistema en lugar de tratar cada alarma por separado.
