La mayoría de los problemas de vacío BGA no se encuentran donde se crean.
Se encuentran mucho más tarde, después de que los productos han sido enviados, estresados y devueltos sin una explicación obvia.
Las fábricas a menudo dicen que están 'inspeccionando' huecos. Lo que realmente quieren decir es que están registrando las pruebas después del hecho . El vacío ya está ahí. El proceso que lo creó ya ha avanzado.
Para comprender por qué siguen apareciendo huecos, los ingenieros deben mirar más allá del resultado de la inspección y examinar el mecanismo detrás de él. Esto requiere comprender no sólo lo que muestra la imagen de rayos X, sino también cómo funciona la inspección por rayos X en la electrónica y cómo sus datos pueden usarse como retroalimentación en lugar de juicio.
Cuando la inspección por rayos X se trata como una herramienta de retroalimentación en lugar de una puerta de aprobación/fallo, es posible rastrear la formación de vacíos hasta su origen y evitar que el mismo defecto vuelva a aparecer.
Los vacíos BGA son peligrosos precisamente porque se comportan cortésmente al principio.
No provocan cortocircuitos, no interrumpen las señales y no se anuncian durante las pruebas funcionales.
La placa se enciende. Los números parecen normales. Todos siguen adelante.
En cambio, lo que hace el vacío es esperar.
Se asienta dentro de la junta de soldadura, lo que reduce el área de contacto y concentra la tensión, mientras el producto entra en la vida real: calor, carga, vibración y tiempo.
Cuando la articulación comienza a fallar, el proceso que la creó ya no existe y la evidencia está enterrada.
Este retraso no es un accidente de la física.
Es la razón por la que los vacíos escapan de las fábricas y regresan como problemas de confiabilidad.
Un vacío no debilita una unión soldada de manera uniforme.
Crea un desequilibrio: térmico, mecánico y, finalmente, estructural.
El calor lucha por escapar a través de una articulación con cavidades internas.
La tensión se acumula en los bordes del vacío en lugar de extenderse naturalmente a través de la soldadura.
Bajo el ciclo térmico, esos puntos de tensión se convierten en orígenes de grietas.
El fracaso rara vez es dramático.
Aparece como un comportamiento intermitente, fallas sensibles a la temperatura o fatiga temprana que desafía una explicación simple.
Esta es la razón por la que las fallas relacionadas con vacíos a menudo se diagnostican erróneamente como problemas de calidad de los componentes en lugar de problemas de proceso.
Un vacío no debilita una unión soldada de manera uniforme.
Crea un desequilibrio: térmico, mecánico y, finalmente, estructural.
El calor lucha por escapar a través de una articulación con cavidades internas.
La tensión se acumula en los bordes del vacío en lugar de extenderse naturalmente a través de la soldadura.
Bajo el ciclo térmico, esos puntos de tensión se convierten en orígenes de grietas.
El fracaso rara vez es dramático.
Aparece como un comportamiento intermitente, fallas sensibles a la temperatura o fatiga temprana que desafía una explicación simple.
Esta es la razón por la que las fallas relacionadas con vacíos a menudo se diagnostican erróneamente como problemas de calidad de los componentes en lugar de problemas de proceso.
Las pruebas eléctricas sólo pueden confirmar que un circuito está conectado, no si la unión soldada sobrevivirá a una tensión a largo plazo.
AOI enfrenta una limitación más fundamental: simplemente no puede ver el interior de los paquetes terminados en la parte inferior.
Esta es la razón por la que muchos defectos críticos relacionados con BGA permanecen invisibles solo para la inspección óptica, como se explica claramente en X-ray vs AOI: qué defectos son invisibles para la inspección óptica.
Como resultado, las fallas relacionadas con huecos a menudo se diagnostican erróneamente como problemas de calidad de los componentes en lugar de problemas relacionados con el proceso.

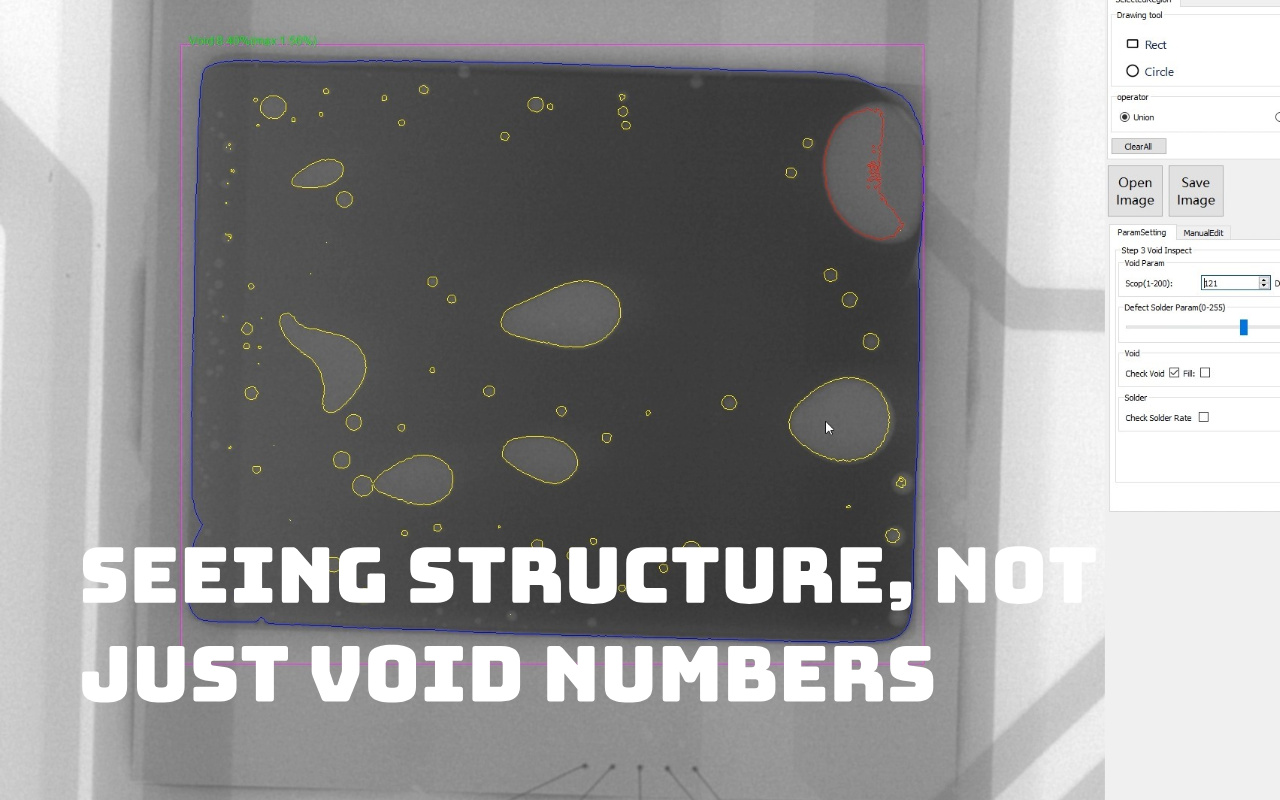

La mayoría de las discusiones sobre los vacíos comienzan y terminan con un porcentaje.
Esto es conveniente, mensurable y, a menudo, engañoso.
Dos uniones soldadas pueden compartir el mismo porcentaje de vacíos y comportarse de manera completamente diferente en el campo.
Un vacío centrado debajo de la bola interfiere con el flujo de calor mucho más que varios vacíos más pequeños cerca de los bordes.
La distribución cuenta una historia que los números por sí solos no pueden contar.
Los rayos X no solo miden cantidades.
Revela estructura, y la estructura determina el comportamiento.
Un único gran vacío actúa como un defecto en el vidrio.
El estrés no se propaga a su alrededor; se reúne.
Múltiples huecos pequeños, distribuidos uniformemente, pueden reducir el volumen de soldadura pero aún permiten compartir la carga.
La diferencia no es teórica: se manifiesta en la vida a la fatiga y la resistencia térmica.
Sin rayos X, estas dos condiciones parecen idénticas a las de las pruebas posteriores.
Con los rayos X, la diferencia es obvia y práctica.
Una sola imagen de rayos X es una fotografía.
Una serie de imágenes es una línea de tiempo.
Cuando el comportamiento de vacío se repite en todos los paneles, indica una condición de proceso estable, pero defectuosa.
Cuando se desplaza gradualmente con el tiempo, indica desgaste, contaminación o variación de parámetros.
La coherencia de la tendencia es cuando los rayos X dejan de ser inspección y pasan a ser vigilancia.
Les dice a los ingenieros no sólo lo que sucedió, sino también si está empeorando.
Los estándares definen la línea mínima entre lo aceptable y lo inaceptable.
No definen excelencia, estabilidad o margen.
Un proceso que vive justo por debajo del límite no es saludable: es frágil.
Sin embargo, muchas fábricas consideran que el cumplimiento de los criterios IPC es una prueba de que nada necesita atención.
Los rayos X revelan qué tan cerca está un proceso de ese borde.
Ignorar esa información es una elección, no una limitación.

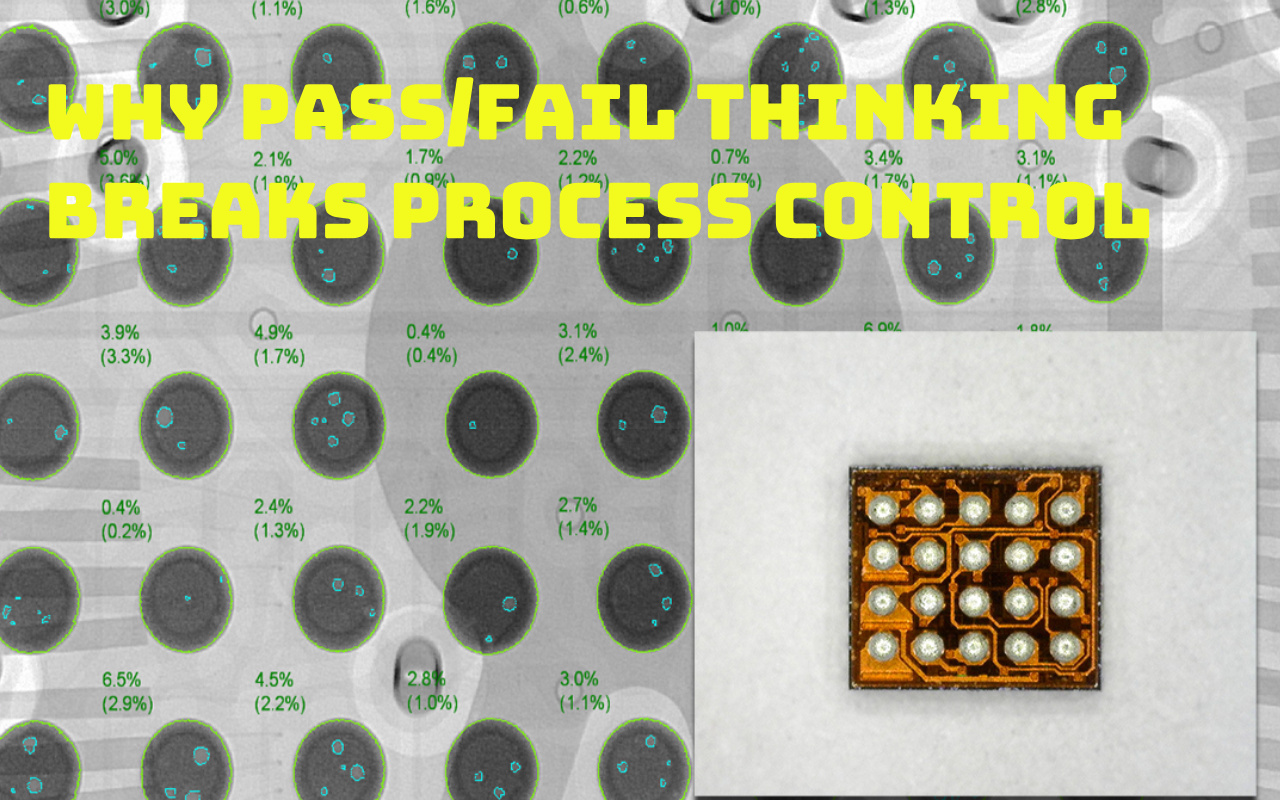

Pasar o fallar es simple.
La realidad no lo es.
Los procesos avanzan silenciosamente.
Pegar edades. sténcils desgaste. Los perfiles cambian.
Ninguno de estos causa fallas instantáneas, pero todos dejan huellas digitales dentro de la unión soldada.
Los juicios binarios borran esas huellas digitales.
El análisis de tendencias los preserva.
Si se utilizan correctamente, los rayos X responden a una única y poderosa pregunta:
¿Qué produjo realmente el proceso?
Cuando los parámetros cambian, la radiografía confirma si el cambio fue importante.
Cuando los materiales cambian, muestra la consecuencia, no la intención.
Este circuito de retroalimentación reemplaza el argumento con evidencia.
Convierte el control de procesos de la creencia a la observación.
La formación de huecos a menudo comienza antes de que el componente toque el tablero.
Un volumen de pasta inconsistente significa una disponibilidad de flujo inconsistente.
Una mala liberación atrapa los residuos por donde deberían escapar los gases.
Los rayos X no diagnostican la impresión directamente, pero exponen su resultado.
Cuando los patrones vacíos se repiten, la impresión suele hablar a través de la unión soldada.
La ubicación determina cómo se permite que se mueva la soldadura.
Demasiada fuerza restringe el flujo. Demasiado poco permite el desequilibrio.
La coplanaridad de los componentes decide si el colapso es uniforme o caótico.
Estos efectos son sutiles, invisibles durante la colocación e innegables bajo rayos X.
El porro recuerda lo que se olvidó de la colocación.
El reflujo no crea vacíos sino que revela si las etapas anteriores prepararon la junta correctamente.
Un precalentamiento insuficiente deja el fundente inactivo.
Las rampas agresivas atrapan los gases antes de que sea posible escapar.
La retroalimentación de rayos X separa los ajustes necesarios de la superstición.
Si el vacío no cambia, la causa está en otra parte.
Antes de poder mejorar un proceso, primero hay que entenderlo.
Muchas fábricas se saltan este paso y pasan directamente al ajuste, esperando que el próximo cambio sea el correcto.
Una línea de base vacía no es un objetivo. Es una descripción de la realidad.
Registra lo que produce el proceso cuando se ejecuta normalmente, con sus puntos fuertes y sus defectos intactos.
Esta línea de base debe incluir variaciones (tableros buenos, tableros promedio y tableros marginales) porque los problemas de confiabilidad no se originan en los promedios.
Sin una línea de base, los ingenieros no tienen punto de referencia.
Cada fluctuación parece urgente, cada desviación parece sospechosa.
Con una línea de base, el cambio se vuelve mensurable y la mejora se vuelve deliberada en lugar de emocional.
Una imagen de rayos X responde sólo a una pregunta: ¿qué pasó con esta placa?
Sin embargo, la producción no se realiza a partir de tableros individuales.
Los vacíos adquieren significado cuando se repiten, se desplazan o se agrupan con el tiempo.
Una lenta tendencia ascendente a menudo indica desgaste de la plantilla, envejecimiento de la pasta o desequilibrio térmico mucho antes de que aparezcan las fallas.
Estas alertas tempranas son invisibles si los ingenieros sólo miran resultados aislados.
El seguimiento de tendencias desvía la atención de la culpa al comportamiento.
Les dice a los ingenieros si el proceso es estable, se está deteriorando o está respondiendo a la intervención.
Este es el momento en el que la radiografía deja de ser inspección y pasa a ser previsión.
Cada cambio de proceso es un reclamo: esto mejorará las cosas.
Los rayos X son la forma en que se prueba esa afirmación.
Sin verificación, los ajustes se acumulan e interactúan de manera impredecible.
Los ingenieros pierden la confianza porque no pueden decir qué cambio importó y cuál no hizo nada.
La retroalimentación de rayos X restaura la claridad al vincular la causa con la consecuencia.
Cuando el comportamiento del vacío no cambia después de un ajuste, el mensaje es simple: la causa raíz está en otra parte.
Esta honestidad ahorra tiempo, evita la corrección excesiva y protege la estabilidad del proceso.
La evidencia reemplaza al argumento y el progreso se vuelve repetible.
Los promedios son cómodos porque simplifican la complejidad.
También son peligrosos por la misma razón.
Un promedio aceptable puede ocultar casos extremos en los que la confiabilidad comienza a fallar.
Unas pocas juntas con estructuras vacías críticas pueden existir silenciosamente por debajo de un número tranquilizador.
Así es como los procesos pasan las auditorías y aún fallan a los clientes.
Las imágenes de rayos X revelan la distribución, no sólo la magnitud.
Ignorar esa información no es una limitación técnica: es una elección.
Y rara vez es prudente.
Cuando los rayos X se utilizan sólo después de que aparece un problema, se convierten en un registro histórico.
Explica qué salió mal, pero es demasiado tarde para evitarlo.
Para cuando una falla desencadena la inspección, es posible que los materiales hayan cambiado, que el equipo se haya desviado y que las condiciones ya no coincidan.
El análisis de la causa raíz se vuelve especulativo en lugar de preciso.
La inspección preventiva, incluso a baja frecuencia, cambia esta dinámica.
Permite a los ingenieros reconocer patrones antes de que se conviertan en incidentes.
La diferencia no está en la máquina, sino en cuándo se utiliza.
Los datos deben aclarar los procesos, no asignar culpas.
Cuando los resultados de las radiografías se utilizan para señalar con el dedo, el aprendizaje se detiene.
Los operadores ajustan el comportamiento para evitar el escrutinio en lugar de mejorar los resultados.
Los ingenieros se vuelven cautelosos en lugar de curiosos.
El proceso se vuelve rígido, no mejor.
La reducción de vacíos requiere apertura.
Los rayos X deben verse como una evidencia neutral: lo que produjo el proceso, no quién falló.
Sólo entonces se podrá mantener la mejora.

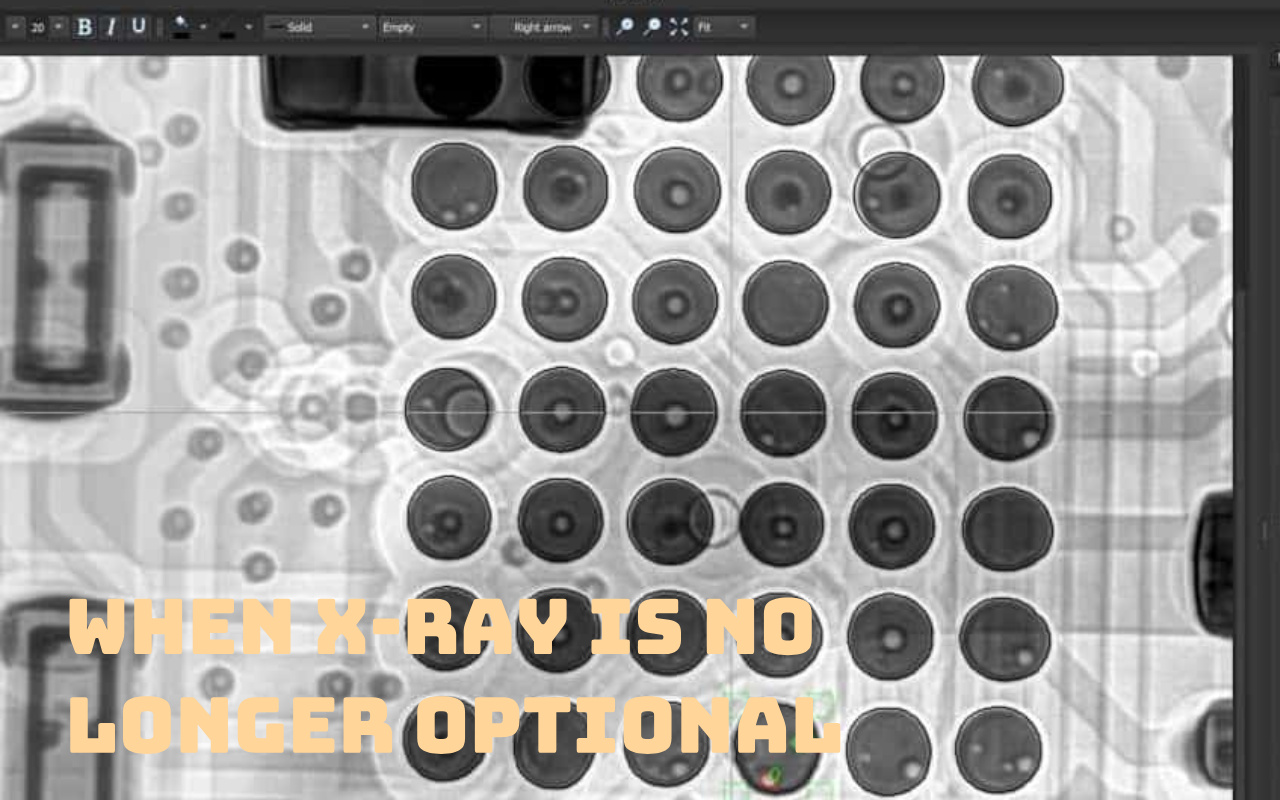

En conjuntos de alta potencia, las uniones soldadas son parte del sistema térmico.
Los huecos interrumpen el flujo de calor con tanta seguridad como lo hacen los disipadores de calor deficientes.
Sin retroalimentación de rayos X, estas interrupciones permanecen invisibles hasta que el rendimiento se degrada.
En ese momento, la acción correctiva ya no es preventiva: es control de daños.
Para diseños térmicamente críticos, no se aceptan conjeturas.
La retroalimentación de rayos X proporciona la visibilidad necesaria para controlar lo que no se puede ver desde la superficie.
En estos casos, la inspección no es opcional: es fundamental.
El tiempo no perdona en los productos de larga duración.
Las pequeñas imperfecciones crecen con la repetición, el calor y la vibración.
Las industrias que exigen confiabilidad lo entienden.
Requieren pruebas no sólo de cumplimiento, sino también de control.
La retroalimentación de rayos X proporciona esa evidencia al mostrar el comportamiento interno de las articulaciones a lo largo del tiempo.
Por eso estos sectores no preguntan si se necesitan rayos X.
Preguntan cómo se usa.
La distinción importa.
A medida que las placas se vuelven más gruesas y complejas, el comportamiento térmico se vuelve menos intuitivo.
El calor ya no fluye uniformemente. El escape de gas se vuelve impredecible.
Lo que los ingenieros pretenden durante el reflujo a menudo no es lo que realmente sucede debajo del paquete.
La radiografía revela esta brecha entre la intención y el resultado.
En tableros complejos, la visibilidad no es un lujo.
Es la única manera de sustituir la suposición por la comprensión.

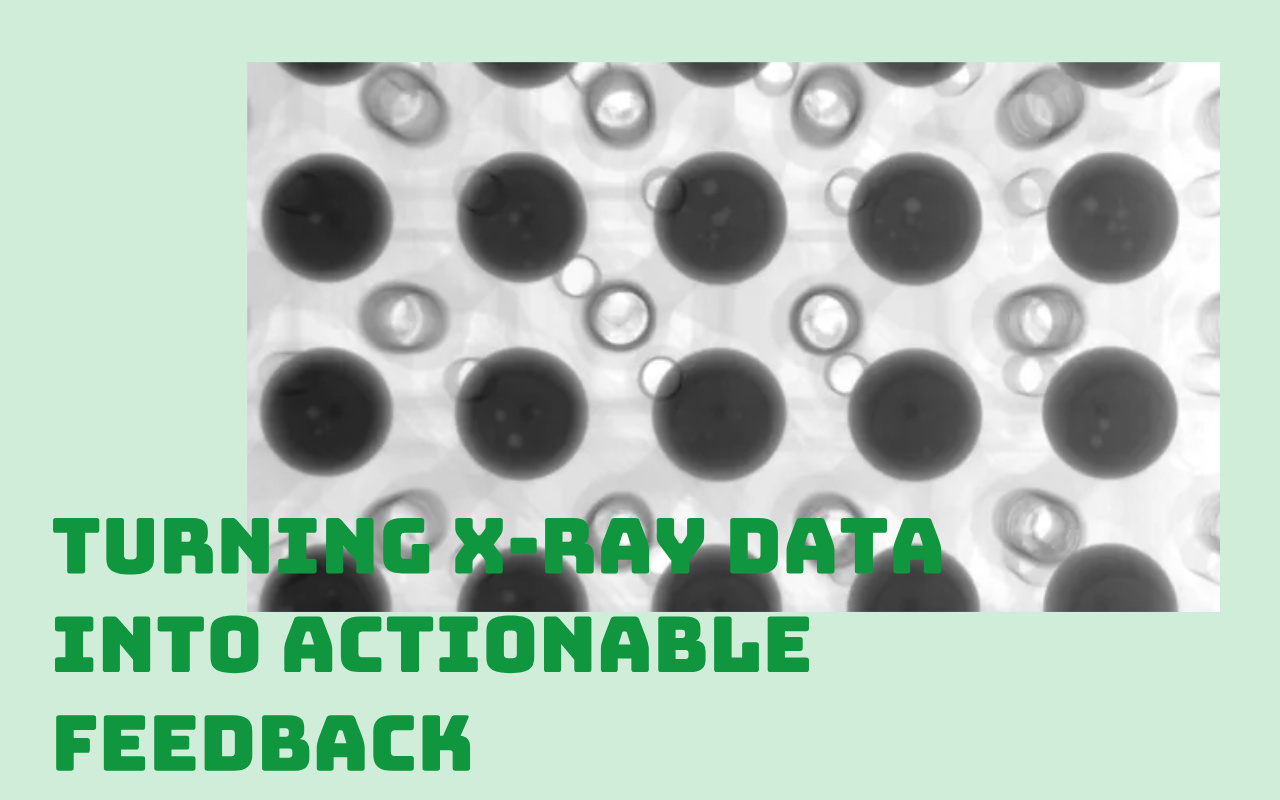

Cuando los datos de rayos X ingresan a SPC, los vacíos dejan de ser sorpresas.
Se convierten en tendencias, límites y señales.
Los gráficos de control convierten la inspección en seguimiento.
Los ingenieros ya no esperan a que aparezcan los defectos: observan cómo se desarrolla el comportamiento.
Ésta es la diferencia entre reaccionar ante el fracaso y gestionar un proceso.
SPC no toma decisiones.
Hace que las decisiones sean inevitables.
Los rayos X por sí solos muestran resultados, no causas.
La conexión crea significado.
Cuando se comparan las tendencias vacías con los datos impresos, surgen patrones.
Cuando se vinculan a perfiles de reflujo, las explicaciones se vuelven más claras.
La correlación reduce el espacio de búsqueda y acelera la corrección.
Los datos aislados confunden.
Los datos conectados enseñan.
La búsqueda de cero vacíos a menudo desestabiliza la producción.
Cada pequeño ajuste introduce nueva incertidumbre.
Un proceso estable con un comportamiento vacío predecible es mucho más valioso que uno inestable que persigue la perfección.
La retroalimentación de rayos X ayuda a definir esa ventana de estabilidad y mantener el proceso dentro de ella.
La confiabilidad no se logra eliminando todas las imperfecciones.
Se logra controlando los que importan, de manera consistente, a lo largo del tiempo.
Los rayos X revelan vacíos pero no los reparan; sólo la retroalimentación sistemática cierra los caminos de formación.
Pasar de pasar/fallar a un control basado en tendencias; correlacionar los vacíos con la impresión, la colocación y el reflujo; utilice herramientas capaces como el I.C.T-7900 para obtener datos rápidos y precisos.
Apunte a un nivel de vaciado bajo y constante como prueba del dominio del proceso, especialmente en aplicaciones de alta confiabilidad.
Los estándares IPC tratan >25% de huecos en cualquier bola como un defecto para los productos Clase 3, pero esto es una base mínima. Antecedentes: El límite se deriva de estudios de confiabilidad que muestran un mayor riesgo por encima de ese nivel de estrés térmico y mecánico. En la práctica, los procesos capaces alcanzan <15% de promedio sin que ninguna bola supere el 20%. Ejemplo de aplicación: en módulos de potencia para automóviles, los ingenieros suelen apretar a <10 % las bolas térmicas para garantizar la distribución del calor, lo que se verifica mediante pruebas de vida acelerada que correlacionan huecos más bajos con ciclos de falla más largos.
No, algo de vacío es inherente debido a la desgasificación del flujo y a la física de los materiales. Antecedentes: Incluso las pastas optimizadas con pocos huecos y el reflujo al vacío dejan niveles de trazas. Principio: Se forman huecos cuando los volátiles escapan de la soldadura fundida; La eliminación perfecta requeriría soldadura sin fundente, lo cual no es práctico. Ejemplo: Las líneas principales que utilizan nitrógeno, remojo prolongado y pasta con pocos huecos alcanzan habitualmente <5 % de promedio, pero nunca cero; el objetivo es una micción predecible y de bajo impacto en lugar de una ausencia.
Muestreo diario o por turno durante la producción estable; 100% en lotes nuevos o tras cambios. Antecedentes: el control estadístico de procesos requiere suficientes muestras para detectar cambios temprano. Principio: El seguimiento de tendencias detecta las desviaciones más rápidamente que los controles de final de línea. Ejemplo: Las líneas de gran volumen inspeccionan la primera pieza y cada 50-100 tableros, además de lotes completos después de cambios de perfil o material, y devuelven datos en cuestión de horas para evitar desperdicios.
No: la elección de materiales e impresión suele generar mayores beneficios. Antecedentes: Las fuentes de vacío abarcan toda la cadena de proceso. Principio: El remojo prolongado ayuda a la desgasificación, pero un volumen insuficiente de pasta o una liberación deficiente atrapan más gas inicialmente. Ejemplo: una instalación redujo los huecos del 22 % al 8 % optimizando las aberturas de la plantilla y la selección de pasta únicamente; Una reducción adicional a <5 % solo necesitó una pequeña extensión de absorción, lo que demuestra que las correcciones aguas arriba suelen ser más efectivas.
Inline maneja mediciones básicas y de pasa/falla de gran volumen; sin conexión proporciona diagnósticos más profundos. Antecedentes: Existen compensaciones entre velocidad y resolución. Principio: Los sistemas en línea se integran en líneas para obtener datos en tiempo real, pero carecen de las vistas inclinadas/oblicuas y de una mayor ampliación de las unidades fuera de línea necesarias para el reconocimiento de patrones de causa raíz. Ejemplo: La producción utiliza en línea para alertas y monitoreo de tendencias; La ingeniería extrae muestras a estaciones fuera de línea como la I.C.T-7900 para realizar mapas de vacíos detallados y estudios de correlación.
