| Ensamblaje eficiente de alta velocidad PCB

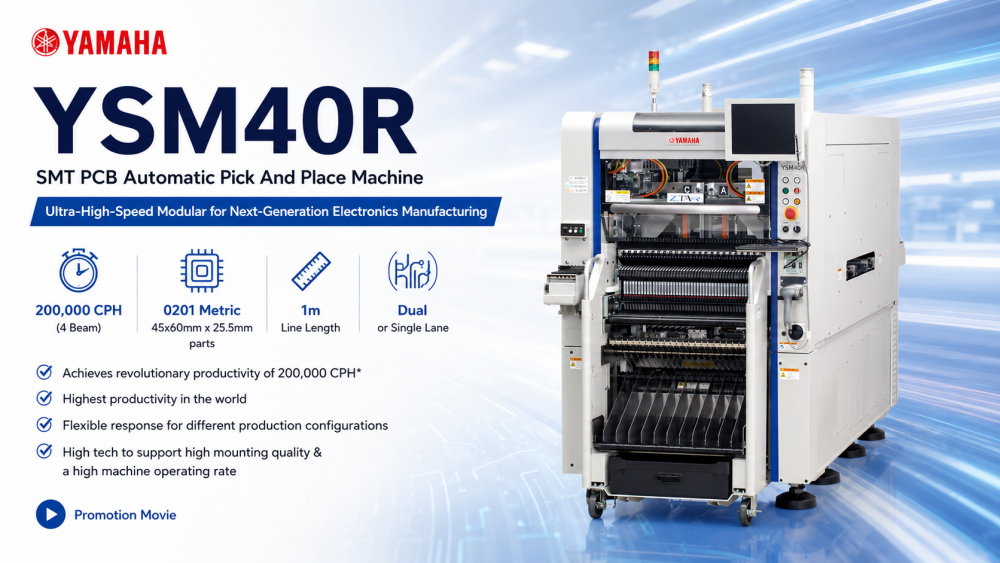

La YSM40R es una máquina de recogida y colocación Yamaha SMT de alto rendimiento diseñada para un montaje rápido y preciso en modernas líneas de producción SMT. Diseñado para manejar placas de carril único o doble, el sistema admite componentes desde chips 0201 ultrapequeños hasta piezas más grandes. Con un tamaño compacto y sistemas de alimentación avanzados, YSM40R proporciona producción ininterrumpida, alta precisión de colocación y flexibilidad excepcional, lo que lo convierte en una solución ideal para los fabricantes de productos electrónicos que buscan eficiencia y resultados de alta calidad.
| Características del producto
1. Colocación a ultra alta velocidad

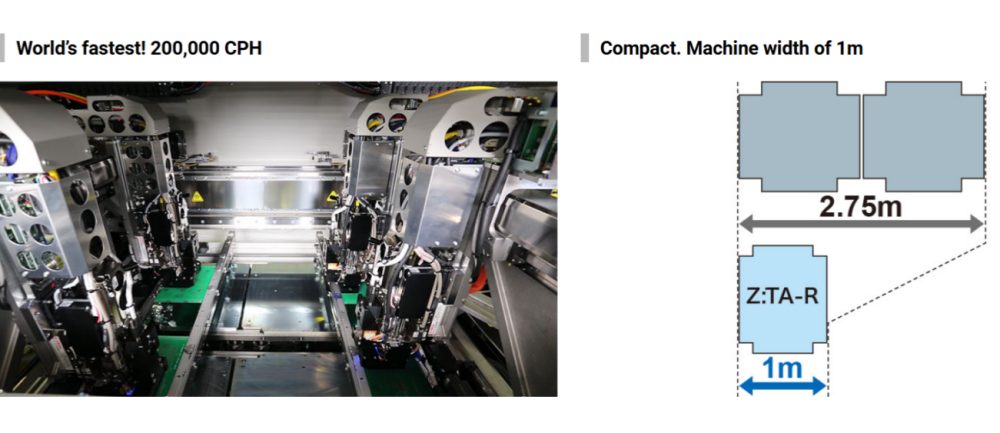

El YSM40R alcanza hasta 200 000 CPH utilizando una configuración de 4 haces. Su avanzado cabezal giratorio garantiza una rápida recogida y colocación de componentes, lo que reduce el tiempo de producción y mantiene una alta precisión. Esta velocidad es ideal para la fabricación de productos electrónicos de gran volumen y operaciones de línea flexibles.
2. Manejo flexible de componentes
YSM40R, que admite componentes desde chips métricos 0201 hasta conectores más grandes, se adapta a múltiples tamaños y tipos de componentes. La máquina proporciona operación de carril único o doble, adaptándose a una variedad de tamaños PCB y demandas de producción, lo que garantiza cambios mínimos y una alta eficiencia.
3. Innovador sistema de alimentación
El alimentador de súper carga permite el suministro continuo de componentes con un tiempo de inactividad mínimo. Combinado con opciones de dispositivos de suministro y alimentador modular, los operadores pueden reconfigurar rápidamente las configuraciones para diferentes formatos de producción, maximizando la flexibilidad y manteniendo un funcionamiento sin problemas.
| Especificación
| Modelo | Especificaciones (YSM40R-4) de 4 haces y 4 cabezales . | Especificaciones de 2 haces y 2 cabezales. (YSM40R-2) |
| Aplicable PCB | L700×W460mm a L50×W50mm | |
| Velocidad | 200.000 CPH (cuando se utiliza el cabezal RS) | 58.000 CPH (cuando se utiliza el cabezal MU) |
| Componentes aplicables | 0201* a □6,5 mm (altura 2,0 mm o menos) *opción 03015 a 45×60m (Altura 15mm o menos) | 0402 a 45×100 mm (altura 15 mm o menos) 0603 a 45×100 mm (altura 25,5 mm o menos) |
| Precisión de montaje | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Número de tipos de componentes * Conversión de cinta de 8 mm de ancho | Máx. 80 comederos con cabezales RS Máx. 88 alimentadores con cabezales MU Máx. 84 comederos con cabezales RS x 2 + MU x 2 | 92 alimentadores con cabezales MU o FL |
| Fuente de alimentación | CA trifásica 200/208/220/240/380/400/416V +/-10% | |
| Fuente de suministro de aire | 0,45 MPa o más, en estado limpio y seco | |
| Dimensión exterior | L1.000×An.2.100×Al.1.550 mm | |
| Peso | Aprox. 2.100 kilos | |
* Las especificaciones y la apariencia están sujetas a cambios sin previo aviso.
