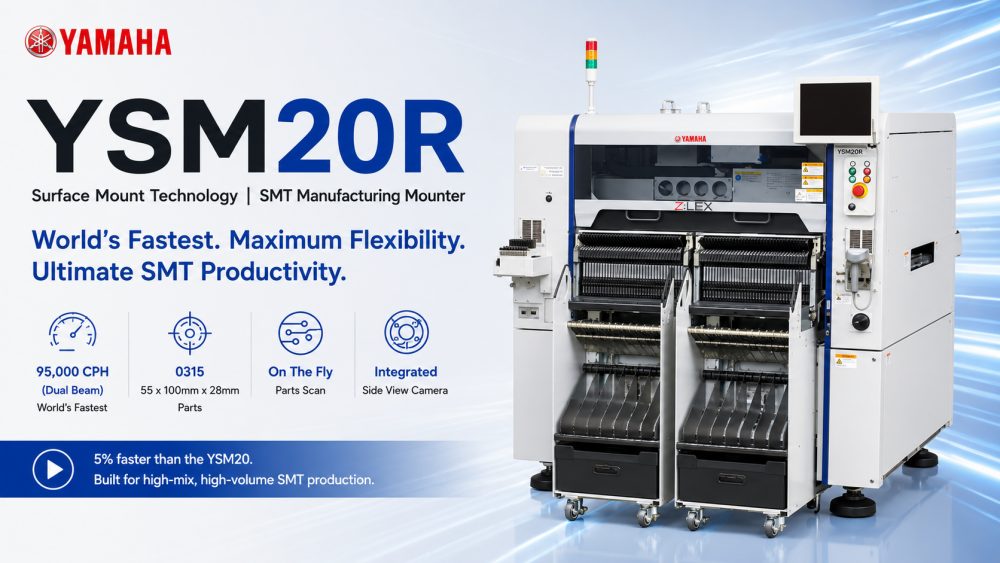

| Montador totalmente automático de alta precisión
Este montador de chips completamente automático de alta precisión de Yamaha está diseñado para satisfacer las demandas de la fabricación de productos electrónicos modernos. Cuenta con capacidades de colocación de múltiples cabezales y doble haz, amplia compatibilidad de componentes y manejo PCB de alta velocidad. La máquina integra sistemas avanzados de escaneo, visión y alimentación para garantizar una precisión superior y un tiempo de inactividad mínimo. Con opciones de configuración flexibles, esta montadora puede adaptarse a diversas necesidades de producción, lo que la hace ideal para ensamblajes PCB de volumen medio a alto.
| Características del producto
Sistema de colocación de cabezales múltiples
Equipada con múltiples cabezales de alta velocidad, la montadora alcanza hasta 95 000 CPH en modo de doble carril. Cada cabezal maneja una amplia gama de tamaños de componentes, desde chips 0101 hasta piezas 0315 grandes, manteniendo una precisión de colocación de ±0,035 mm (Cpk ≥ 1,0).
Escaneo avanzado de componentes
El sistema de escaneo sobre la marcha verifica cada componente antes de su colocación, lo que reduce los errores y garantiza una alta calidad de ensamblaje. Combinado con la inspección por cámara de visión lateral, ofrece una alineación precisa de todos los componentes.
Carga automática y gestión del alimentador
El alimentador de carga automática (ALF) y el secuenciador de bandejas recientemente desarrollados permiten el suministro ininterrumpido de componentes, lo que elimina el tiempo de inactividad para el reemplazo del alimentador y optimiza la eficiencia de la producción.
| Especificación
| Modelo | YSM20R-Z:LEX |
| Aplicable PCB | Carril único L810 x W490 a L50 x W50 Etapa doble Nota: solo para la opción de 2 haces del eje X 1PCB transporte: L810 x W490 a L50 x W50 2PCB transporte: L380 x W490 a L50 x W50 |
| Capacidad de montaje | Eje X de 2 haces: cabezal multipropósito de alta velocidad (HM: High-speed Multi) x 2 95 000 CPH (en condiciones óptimas según lo definido por Yamaha Motor) |
| Precisión de montaje | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (en condiciones óptimas definidas por Yamaha Motor cuando se utilizan materiales de evaluación estándar) |
| Componentes aplicables | Cabezal múltiple (HM) de alta velocidad NOTA : 0201 a W55 x L100 mm (reconocimiento de indexación superior a W45 mm), altura 15 mm o menos Nota: La altura de los componentes de 6,5 mm o más o los tamaños de componentes de 12 mm de largo/ancho o más requieren una cámara múltiple opcional. Comuníquese con nosotros para obtener información sobre el montaje de los componentes 0201. Cabezal de componentes con formas irregulares (FM: Flexible Multi): 03015 a W55 x L100 mm (reconocimientos de indexación superiores a W45 mm), altura 28 mm o menos |
| Número de tipos de componentes | Placa fija: 140 tipos (conversión para alimentador de cinta de 8 mm) Intercambio de carro alimentador: máximo 128 tipos (conversión para alimentador de cinta de 8 mm) Bandejas para 30 tipos (tipo fijo: máximo, cuando está equipado con sATS30) y 10 tipos (tipo de carro: máximo, cuando está equipado con cATS10) |
| Fuente de alimentación | CA trifásica 200/208/220/240/380/400/416 V ±10 % 50/60 Hz |
| Fuente de suministro de aire | Aire limpio y seco de 0,45 MPa o más |
| Dimensión exterior | Largo 1.374 x Ancho 1.857 x Alto 1.445 mm |
| Peso | Aprox. 2.050 kilos |
* Las especificaciones y la apariencia están sujetas a cambios sin previo aviso.
* Comuníquese con I.C.T para obtener más detalles.
| SMT Lista de equipos de línea
El Σ-G5SⅡ suele integrarse en una línea de producción SMT completa que incluye una impresora de pasta de soldadura, un sistema de inspección SPI, un horno de reflujo, una máquina de inspección AOI y un equipo de manipulación PCB. I.C.T proporciona integración de línea completa que cubre SMT, DIP, recubrimiento y soluciones de automatización de fábrica inteligente para ayudar a los clientes a construir sistemas de fabricación de productos electrónicos eficientes y escalables en todo el mundo.
La gama SMT de Yamaha incluye modelos como YSM10, YSM20WR y YRM20, todos diseñados para un montaje PCB totalmente automático y de alta precisión. Cada modelo ofrece capacidades de ubicación únicas y optimizaciones de velocidad para adaptarse a diversas escalas de producción y tipos de componentes, proporcionando soluciones escalables para cualquier instalación de fabricación de productos electrónicos.
| Vídeo sobre el éxito del cliente
I.C.T entregó con éxito una línea de producción SMT completamente automática en Kazajstán para la fabricación de suministros de energía. Los ingenieros proporcionaron instalación, orientación técnica y capacitación en el sitio. La línea incluye un cargador SMT, una impresora totalmente automática, un horno de reflujo, un transportador y una máquina AOI fuera de línea.
Comentarios de los clientes :
'Todas las máquinas son de China I.C.T. Gracias. Buena calidad y precio. Gracias Andy y Billy por construir esta línea y capacitarnos para usar estas máquinas. Muchas gracias.'
| Soporte de servicio y capacitación
I.C.T ofrece soporte integral para líneas completas SMT, incluida consulta previa a la instalación, configuración en el sitio y capacitación del operador. Los ingenieros brindan instrucciones detalladas sobre la operación de la máquina, la coordinación de líneas y las mejores prácticas de mantenimiento. Los clientes obtienen experiencia práctica y confianza técnica, lo que garantiza un inicio de producción sin problemas y una eficiencia continua.
| Elogios del cliente
Los clientes aprecian el profesionalismo de nuestros ingenieros, la rápida respuesta a las consultas, el cuidadoso embalaje de las máquinas y la atención a la orientación operativa. Los clientes informan constantemente de satisfacción tanto con el rendimiento de las máquinas Yamaha SMT como con el soporte receptivo de I.C.T.
| Nuestra Certificación
Nuestro equipo está certificado según las normas CE, RoHS e ISO9001 e incluye patentes patentadas de Yamaha. Cada máquina se somete a un estricto control de calidad para garantizar el cumplimiento de los requisitos de fabricación internacionales y una alta confiabilidad en la planta de producción.
| Acerca de I.C.T y Factory
I.C.T diseña y fabrica sus propias soluciones SMT, empleando a más de 200 profesionales, incluidos equipos dedicados de I+D. Atendemos a más de 1700 clientes en más de 80 países y ofrecemos soporte de extremo a extremo, desde la planificación de la fábrica hasta la instalación de línea SMT llave en mano. Nuestras instalaciones mantienen estrictos procesos de control de calidad y estándares de producción con certificación ISO, lo que garantiza un rendimiento y confiabilidad constantes en toda nuestra gama de productos.
