I.C.T-6561
I.C.T
| Cantidad: | |
|---|---|
| SMT PCB sténcil Conceptos básicos de la máquina de serigrafía
La máquina de serigrafía SMT PCB sténcil maneja PCBs de 650 x 610 mm con ciclos de menos de 7 segundos. Alta precisión de repetición de ±0,01 mm y traje de impresión de 0,025 mm LED, automoción, electrónica. Las funciones automáticas incluyen calibración PCB, retroalimentación de presión y limpieza de plantilla. La opción de impresión con pegamento funciona bien. La impresora stencil PCB utiliza Windows 10 para facilitar la navegación. La Industria 4.0 y MES permiten información en tiempo real. I.C.T proporciona planificación y soporte completos. Esta impresora automática de plantillas SMT se adapta a diversas necesidades de la máquina de impresión SMT PCB. La máquina de serigrafía para SMT reduce el trabajo manual. La plantilla de impresora PCB garantiza resultados consistentes.
| Característica
La suspensión del puente en arco conecta directamente la escobilla de goma con dos motores paso a paso de alta precisión. Esto controla la velocidad de separación y la distancia en múltiples métodos. Los rieles deslizantes dobles garantizan precisión y estabilidad antes y después de la operación. El ajuste automático de la presión con retroalimentación en línea forma una pasta perfecta. La máquina de serigrafía SMT PCB sténcil admite pegamento y diversos sustratos. Las mejores marcas importadas reducen la tasa de fallas. Vida útil superior a diez años. Ahorra costes en máquina de serigrafía por SMT. Ideal para paso fino en plantilla de impresora PCB.
La cinta transportadora exclusiva evita problemas de atascos PCB. Los accionamientos por motor aceleran con precisión hasta 1500 mm/s. Direcciones disponibles izquierda-derecha, derecha-izquierda u otras. Las abrazaderas laterales y el vacío sujetan eficazmente las tablas. Se permite una deformación inferior al 1 %. La impresora de plantillas SMT eleva automáticamente PCB a la altura adecuada mediante programación. Los pasadores magnéticos o las mesas de arriba hacia abajo añaden soporte. Esto garantiza un contacto suave para impresiones de calidad en la impresora stencil PCB. Cambio rápido en menos de 5 minutos. Se adapta a las líneas de máquinas de impresión SMT PCB.
Modos seco, húmedo, vacío y manual disponibles. CCD y piezas de limpieza separadas por seguridad. El exclusivo sistema de pulverización se aplica uniformemente de arriba a abajo. El software controla el consumo de alcohol y papel. El motor de escape especial proporciona un fuerte vacío. La máquina de serigrafía para SMT detecta los agujeros de la plantilla con compensación de luz. La limpieza automática garantiza una impresión perfecta a largo plazo. Esto mantiene altos estándares en SMT PCB sténcil máquina de serigrafía.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.

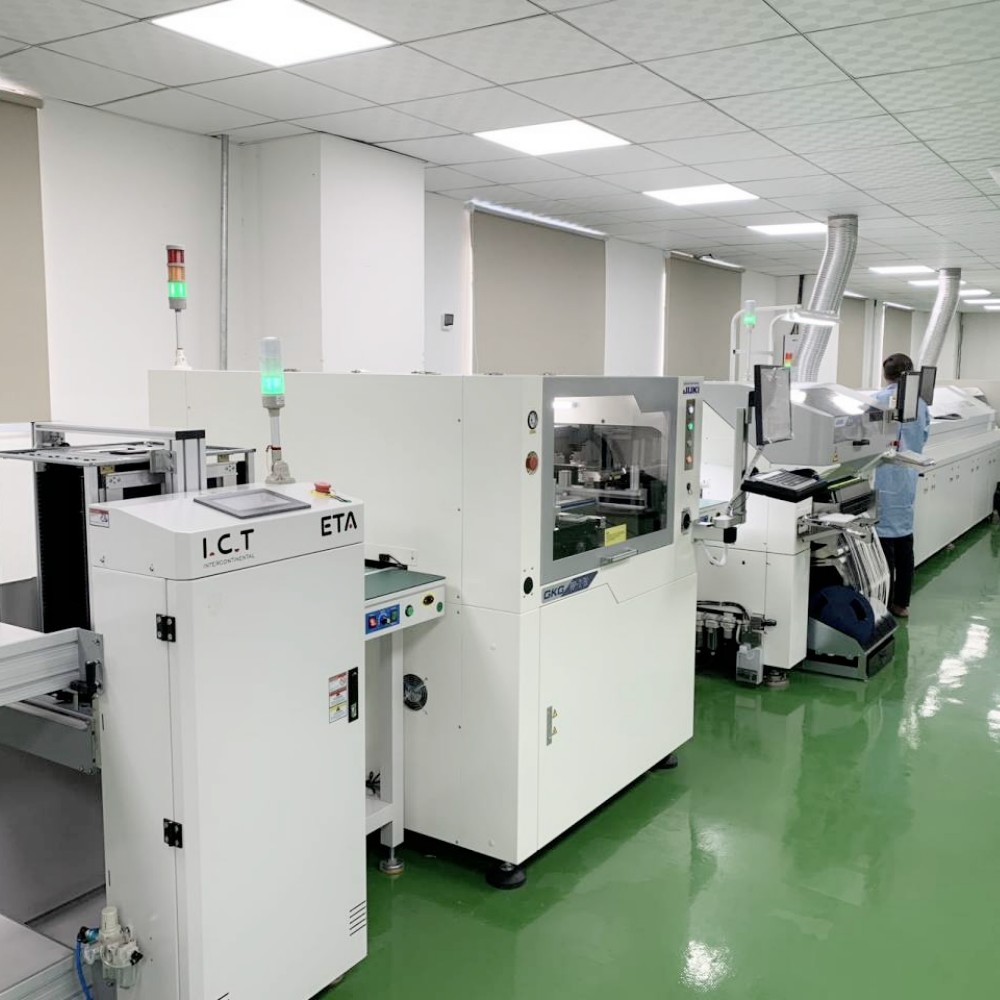

| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Vídeo de caso de éxito del cliente
Los ingenieros de I.C.T volaron a América del Norte para un cliente de instrumentos de belleza. Instalaron dos líneas SMT utilizando la máquina de serigrafía SMT PCB sténcil. El trabajo cubrió análisis de demanda, calibración de equipos y pruebas completas. La capacitación enseñó adaptación de visión, equilibrio de presión, parámetros MES. Las líneas pasaron los controles de producción rápidamente con resultados precisos en pasos pequeños. El cliente elogió el conocimiento del ingeniero, las soluciones rápidas y las mejoras en los procesos. Este ejemplo muestra la fortaleza de I.C.T en el servicio global para la impresora de esténciles PCB y la impresora de esténciles SMT automática.
| Soporte de servicio y capacitación
I.C.T gestiona la instalación, el mantenimiento y la formación de la máquina de serigrafía SMT PCB sténcil. Los equipos in situ se encargan de la configuración, la optimización y los registros de fallos. La ayuda remota analiza los problemas al instante. Las sesiones cubren MMI, enseñanza, navegación y nuevos programas en 5 a 10 minutos. Revisamos los procesos del cliente para lograr eficiencia y ahorro de costos. Piezas en stock en almacenes globales. Los planes a largo plazo incluyen ajustes y actualizaciones. Esto admite un funcionamiento confiable en la máquina de impresión SMT PCB.
| Comentarios de clientes
A los clientes les gustan los ingenieros de I.C.T por su trabajo profesional en el extranjero y sus respuestas rápidas. La máquina de serigrafía para SMT funciona con pocas fallas. El embalaje protege durante el transporte. La capacitación simplifica la operación. Uno dijo: 'Las funciones automáticas reducen el tiempo de ciclo'. Otro señaló impresiones estables y buena compatibilidad con la plantilla de impresora PCB.
| Certificaciones y estándares
I.C.T cuenta con CE, RoHS e ISO9001 en materia de calidad y seguridad. Las patentes incluyen limpieza de arco, control de papel, pulverización, prevención de colisiones, dosificación, análisis de fallas, control de precisión, proceso, inspección de calidad, sistema de plantilla, velocidad de separación y transporte. Estos garantizan la innovación y el cumplimiento a nivel mundial.
| Acerca de la empresa I.C.T y nuestra fábrica SMT
I.C.T cuenta con investigación y desarrollo internos y producción con 89 empleados y 20 ingenieros en 12000 m². Atendemos a más de 1600 clientes en 72 países con un rápido crecimiento. Las fábricas utilizan pruebas estrictas y gestión de calidad. Abarcamos desde semiconductores hasta ensamblaje de cadenas completas. Ocho sucursales y almacenes brindan servicio local. Esto ofrece soluciones completas para SMT PCB sténcil integración de máquinas de serigrafía.
