I.C.T-MBV360C
I.C.T
| Cantidad: | |
|---|---|

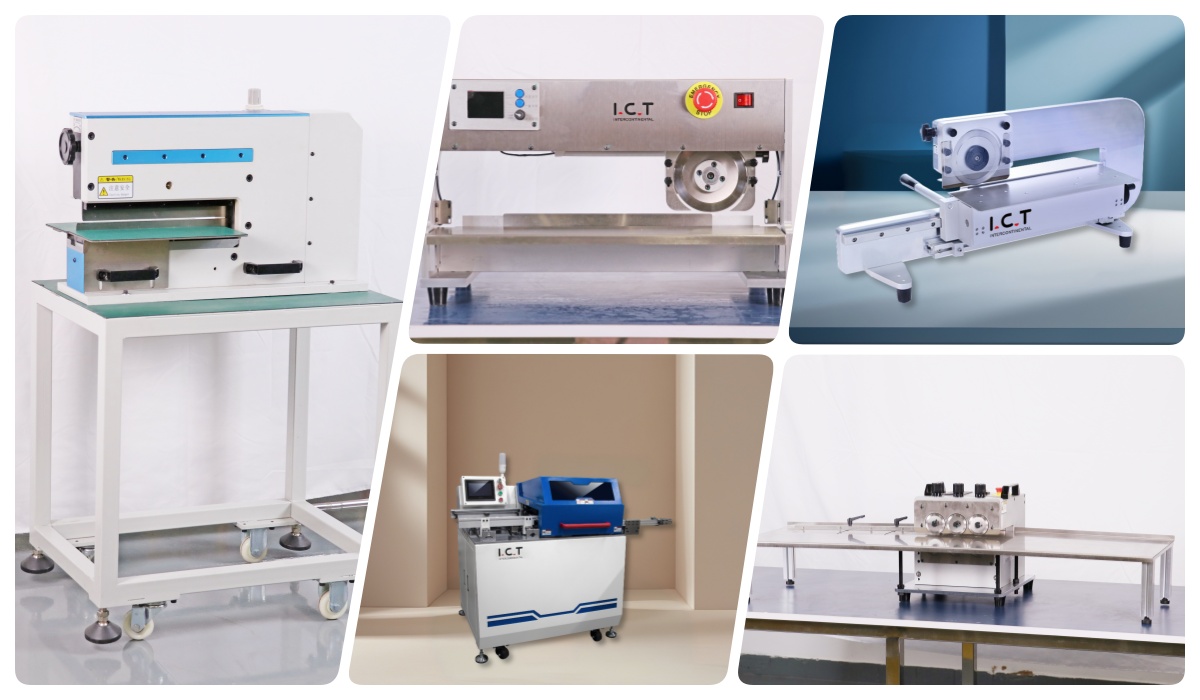

| Separación PCB de múltiples cuchillas precisa y eficiente
El separador de cuchillas múltiples PCB está diseñado para proporcionar una separación precisa y eficiente de los paneles PCB después del ensamblaje, utilizando múltiples cuchillas circulares que distribuyen la fuerza de corte de manera uniforme. Este sistema es ideal para entornos de producción de gran volumen donde la precisión y la eficiencia son clave. La máquina se puede configurar para operación manual o automática, ofreciendo flexibilidad según las necesidades de producción. Al reducir la tensión en el PCB durante la separación, ayuda a prevenir daños a los componentes y garantiza resultados consistentes y de alta calidad. Esta máquina es particularmente adecuada tanto para diseños estándar como para diseños más complejos, y ofrece confiabilidad en una amplia gama de aplicaciones.
Descripción general de funciones y aplicaciones:
el separador se utiliza principalmente para cortar PCBs en tableros individuales después del ensamblaje SMT;
Se utiliza comúnmente en diversas industrias, incluidas la electrónica de consumo, la automoción y la iluminación LED;
La máquina admite cortes rectos y con ranura en V, lo que garantiza una separación limpia y precisa con un riesgo mínimo de daños.
| Característica

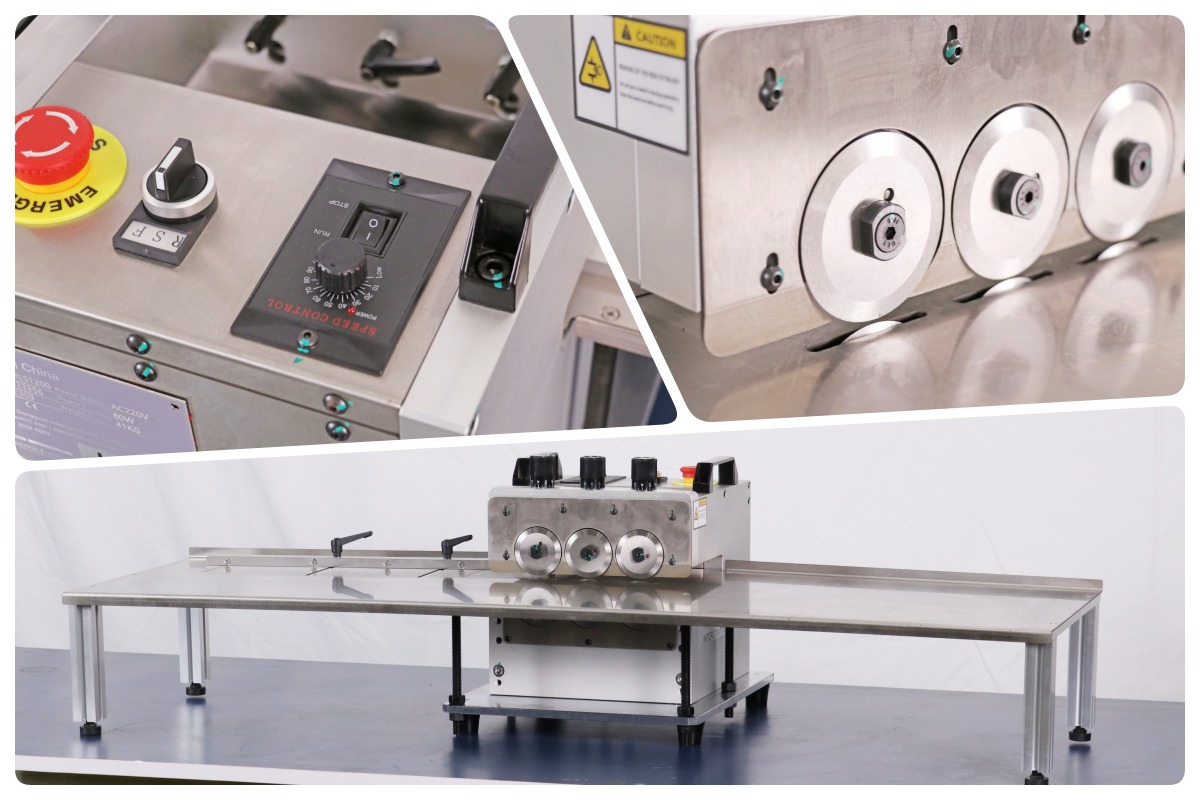

Separador de múltiples cuchillas LED
El separador LED de cuchillas múltiples está diseñado para proporcionar una separación PCB altamente eficiente y precisa, especialmente adecuado para aplicaciones que involucran tiras LED largas o paneles PCB grandes. Esta máquina utiliza un conjunto de seis cuchillas circulares, dispuestas en un proceso de corte por fases para distribuir la fuerza uniformemente a lo largo del PCB. Esta característica reduce significativamente las tensiones internas, evitando la deformación y garantizando la conservación de los componentes. Ideal para entornos de producción de gran volumen, se utiliza comúnmente en la industria de la iluminación LED para separar tiras LED PCB o barras de luz PCB. Al ajustar el espaciado de las hojas, los fabricantes pueden manejar diferentes anchos de paneles, lo que convierte a esta máquina en una opción versátil para producción a pequeña y gran escala.
Aplicaciones típicas:
LED industria de la iluminación, especialmente para LED tiras y barras de luz PCBs
Despanelización de gran volumen de paneles largos PCB
Adecuado para fabricantes que necesitan una separación constante sin dañar los componentes
Máquina de corte en V tipo guillotina
La máquina de corte en V tipo guillotina proporciona una solución de corte de alta resistencia para separar PCB que requieren ranuras en V más profundas o materiales de paneles más gruesos. Esta máquina aplica una fuerte fuerza hacia abajo directamente a lo largo de las ranuras en V del PCB, lo que permite cortes precisos y minimiza el riesgo de deformación. Es particularmente útil para separar PCBs con ranuras en V premarcadas y para aplicaciones en electrónica industrial donde se requiere resistencia y precisión. El diseño de esta máquina garantiza una tensión mecánica mínima durante el corte, lo que reduce la probabilidad de dañar las juntas de soldadura y garantiza una separación limpia y de alta calidad. Se utiliza ampliamente en industrias como tableros de suministro de energía, tableros de control de automóviles y otras aplicaciones que requieren una separación de corte en V fuerte y precisa.
Aplicaciones típicas:
Electrónica de potencia y PCBs industriales con ranuras en V profundas
Electrónica automotriz, tableros de potencia y otras aplicaciones de servicio pesado
Adecuado para separación PCB de alta resistencia que requiere cortes limpios con ranura en V

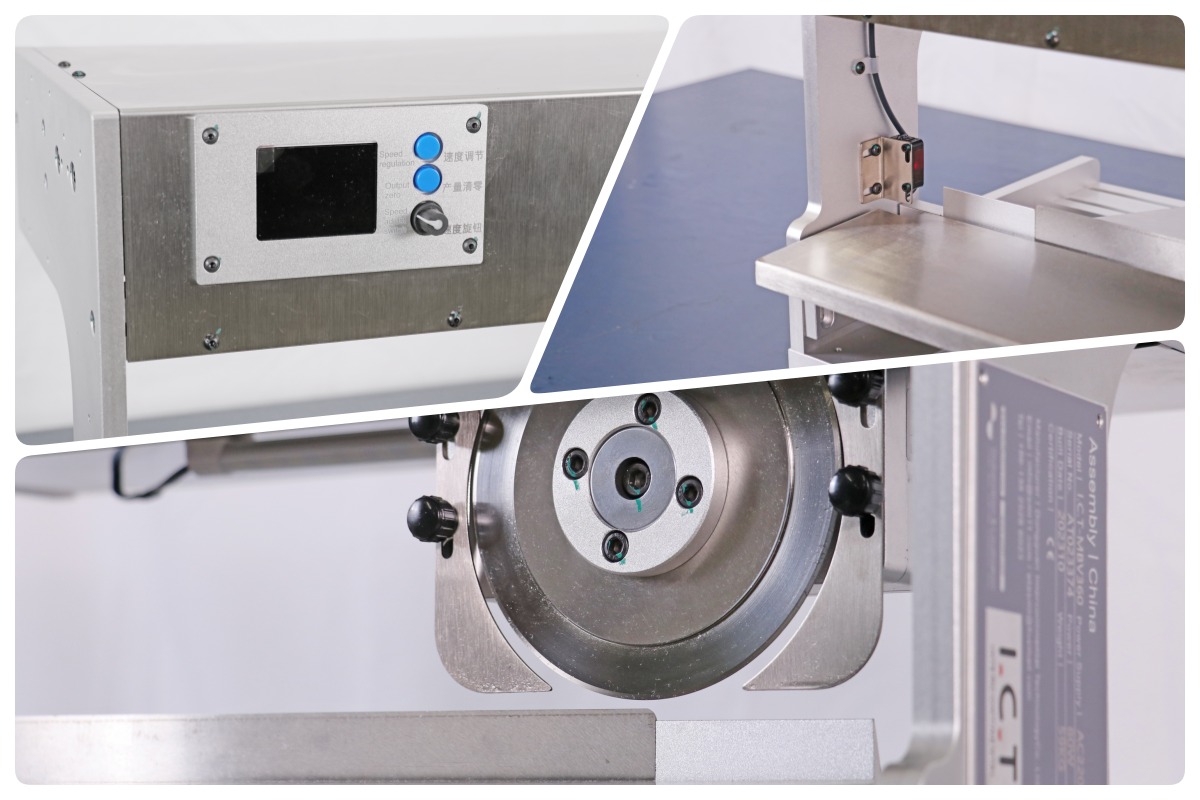

Máquina de corte en V con cuchilla móvil (deslizante)
La máquina Move-Blade V-Cut ofrece una acción de corte suave y controlada mediante un mecanismo de cuchilla deslizante. A diferencia de los métodos de corte tradicionales, esta hoja deslizante se mueve a lo largo de la ranura en V, lo que garantiza que el PCB se corte uniformemente sin ejercer una fuerza excesiva sobre los componentes. Este método es ideal para PCBs con diferentes profundidades de ranura o para aplicaciones donde la precisión y la baja tensión son cruciales. La altura de la hoja ajustable de la máquina se adapta a diferentes espesores PCB, lo que la convierte en una solución flexible para líneas de producción mixtas. A menudo se utiliza cuando se requiere un corte limpio y un impacto mínimo en el PCB, como en la producción de productos electrónicos de consumo delicados o diseños PCB complejos.
Aplicaciones típicas:
Corte de alta precisión para diseños PCB flexibles y mixtos
Electrónica de consumo, donde la sensibilidad de los componentes es crucial
Paneles PCB que requieren una separación precisa y sin estrés para diseños complejos
| Especificación
| Parámetro | Manual Máquina de corte en V de una sola hoja | Cuchillas múltiples LED | Máquina de corte en V tipo guillotina separadora Máquina de corte en | V con cuchilla móvil (deslizante) | Cuchillas de varios grupos PCB Máquina de corte en V |
|---|---|---|---|---|---|
| Tipo de operación | Manual (deslizamiento manual) | Manual (empuje manual) | Manual (interruptor de pie neumático) | Manual (deslizamiento ajustable) | Manual (empuje multigrupo) |
| Configuración de la hoja | 1 hoja circular + 1 recta | 6 cuchillas circulares (3 grupos arriba/abajo) | Hoja de guillotina recta única | 1 circular + 1 recto (espacio ajustable) | Múltiples grupos de hojas circulares (multicuchillas personalizadas) |
| PCB Longitud | 0–350 milímetros | Ilimitado (con plataformas de 1,2 m/2,4 m) | 0–330 milímetros | 0–350 mm (típico) | Ilimitado o muy largo (depende de la plataforma) |
| PCB espesor | 0,8 a 5 mm | 0,2 a 5 mm | 0,3 a 5 mm | 0,8 a 5 mm | 0,2–5 mm (típico para grupos múltiples) |
| Método de corte | Deslizamiento de una sola pasada | Trifásico (40% + 40% + 20%) | Corte hacia abajo de un solo disparo | Una sola pasada con profundidad ajustable | Corte secuencial multigrupo |
| Mejor aplicación | PCBs generales, prototipos, volumen medio | Tiras largas LED, aluminio PCBs, gran volumen LED | Tableros FR4, bordes limpios/libres de polvo | Componentes mixtos, profundidad en V flexible | PCBs extralargos o anchos, separación de alta eficiencia |
| SMT Lista de equipos de línea
I.C.T reúne líneas SMT completas que vinculan cargadores, impresoras, montadoras, hornos de reflujo, unidades AOI, transportadores y secciones de máquinas cortadoras de aluminio PCB en un solo sistema de trabajo. Todo coincide correctamente. Cuando el espacio es reducido, los diseños en forma de U aprovechan bien el suelo sin perder fluidez. Toda la configuración aumenta la producción, reduce los errores y ofrece una calidad constante para piezas de automóviles, productos LED y productos electrónicos de uso diario. Los clientes reciben ayuda de principio a fin: planificando la línea, configurándola y ajustándola para que la producción funcione sin problemas y con solidez desde el primer día en adelante.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| SMT línea | Línea de montaje llave en mano Ful-auto SMT |
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| Vídeo sobre el éxito del cliente
En 2025, un ingeniero I.C.T ayudó a un cliente en Uzbekistán que estaba instalando una línea SMT para aplicaciones de control de motores automotrices. Debido al espacio limitado de la fábrica, I.C.T diseñó un diseño compacto en forma de U, optimizando el espacio y garantizando un flujo de material fluido. La línea de producción incluía el separador PCB de cuchillas múltiples, junto con varias otras máquinas, como una montadora de alta velocidad y un horno de reflujo. El ingeniero guió la instalación y llevó a cabo una formación exhaustiva sobre el funcionamiento y mantenimiento de la máquina. Posteriormente, el cliente operó con éxito la línea de forma independiente, manteniendo una producción estable con un tiempo de inactividad mínimo.
| Soporte de servicio y capacitación
I.C.T ofrece soporte completo para el separador Multi Blade PCB, incluida la instalación, capacitación y servicio posventa. Nuestros ingenieros están disponibles para guiarlo a través de todo el proceso de configuración y garantizar que su máquina esté funcionando con una eficiencia óptima. Durante la capacitación, a los operadores se les enseña cómo ajustar las configuraciones de corte, mantener la máquina y solucionar cualquier problema que pueda surgir. Con nuestro soporte remoto, puede obtener asistencia fácilmente para cualquier pregunta técnica, lo que le ayudará a mantener su línea de producción funcionando sin problemas y de manera eficiente.
| Comentarios de los clientes
I.C.T Multi Blade PCB El separador ha demostrado ser una adición invaluable a nuestra línea de producción. La máquina proporciona cortes confiables y precisos en todo momento, incluso en diseños PCB más complejos. Los ingenieros estaban muy bien informados e hicieron que el proceso de instalación y capacitación fuera sencillo. También nos impresionó la rapidez con la que I.C.T respondió a nuestras preguntas y resolvió cualquier problema que encontráramos. La máquina nos ha ayudado a optimizar nuestro proceso de producción y estamos extremadamente satisfechos con su rendimiento y el soporte general de I.C.T.
| Certificaciones y estándares
Las máquinas de separación I.C.T PCB, incluido el separador PCB de cuchillas múltiples, están diseñadas para cumplir con los más altos estándares globales. La máquina cumple con las certificaciones CE, RoHS e ISO 9001, lo que garantiza que cumple con los requisitos de seguridad, medioambientales y de calidad. Además, I.C.T posee patentes para varias tecnologías utilizadas en nuestras máquinas de corte, lo que garantiza que nuestras soluciones estén a la vanguardia de la industria. Estas certificaciones demuestran nuestro compromiso de proporcionar equipos confiables, seguros y de alto rendimiento para clientes de todo el mundo.
| Acerca de I.C.T empresa y fábrica
I.C.T es un proveedor líder de soluciones de automatización industrial, especializado en equipos de fabricación electrónica. Con más de 25 años de experiencia, ofrecemos una gama completa de equipos para SMT, DIP, ensamblaje y PCB depanelado. Nuestra moderna fábrica está equipada con tecnología de producción de vanguardia y nuestro equipo de ingenieros garantiza que cada máquina esté construida con los más altos estándares. El enfoque de I.C.T en la calidad, la innovación y la atención al cliente nos ha convertido en un socio confiable para fabricantes en una amplia gama de industrias.
