| Máquina fresadora en línea SMT PCBA para despanelado de precisión
La máquina enrutadora I.C.T IR350 en línea SMT PCBA ofrece corte de alta precisión para paneles PCBA complejos. Diseñado para industrias exigentes como la electrónica automotriz, teléfonos inteligentes, dispositivos médicos y aeroespacial, este enrutador PCB avanzado garantiza una separación de placas limpia y sin estrés. Su robusto diseño de plataforma dual y su sistema de control inteligente permiten una producción continua manteniendo tolerancias estrictas. Con velocidades de corte de hasta 100 mm/s y una precisión de repetición de ±0,01 mm, la máquina ayuda a los fabricantes a mejorar el rendimiento, reducir los defectos y cumplir con estrictos requisitos de calidad. Ya sea que maneje tableros delgados de 0,5 mm o paneles más gruesos de hasta 4,0 mm, esta máquina fresadora SMT PCBA proporciona el rendimiento consistente y confiable que exigen las modernas líneas de producción de productos electrónicos.
| Característica

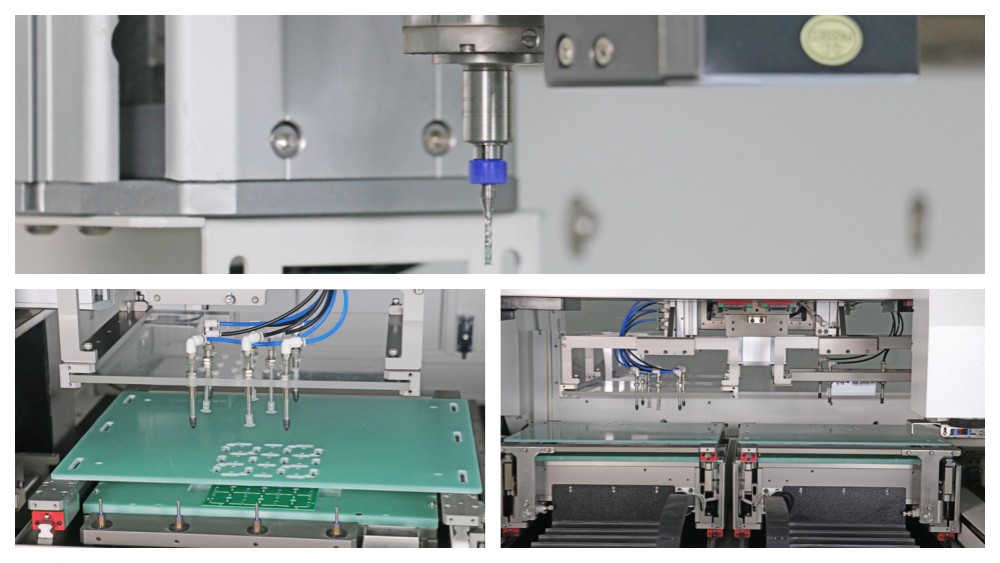

Sistema avanzado de visión y alineación
El sistema de visión de alta definición funciona coaxialmente con la fresa para facilitar la calibración de la cámara y un posicionamiento preciso. Reconoce todo tipo de marcas PCB y proporciona corrección visual de contrapunto. Esta tecnología inteligente garantiza rutas de enrutamiento precisas en todo momento, incluso con diseños de placas complejos. Combinado con la importación de CAD y la optimización rápida de rutas, el sistema admite programación fuera de línea y escaneo de placa completa. Estas capacidades hacen que la fresadora en línea PCBA sea muy flexible para diferentes necesidades de producción manteniendo al mismo tiempo una excelente calidad de corte.

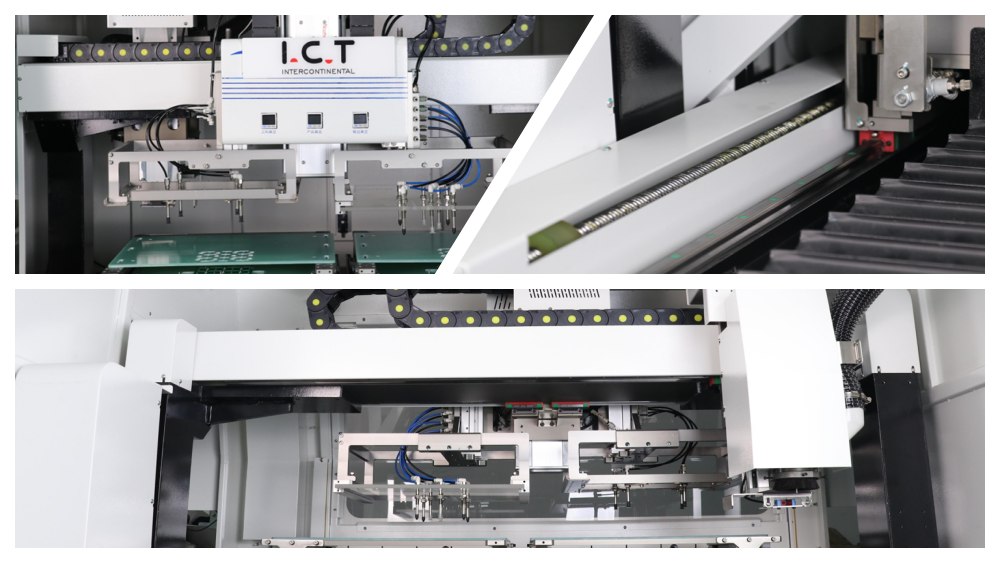

Sistema de movimiento estable con componentes premium
Los servomotores Panasonic importados combinados con varillas roscadas de alta precisión brindan un movimiento suave y preciso en los ejes X, Y y Z. La estructura mecánica más fuerte y gruesa mejora en gran medida la estabilidad general de la máquina durante el funcionamiento a alta velocidad. Este diseño robusto reduce la vibración y garantiza confiabilidad a largo plazo, lo que hace que la máquina enrutadora SMT PCBA en línea sea ideal para uso industrial continuo en aplicaciones de enrutador PCBA de gran volumen.

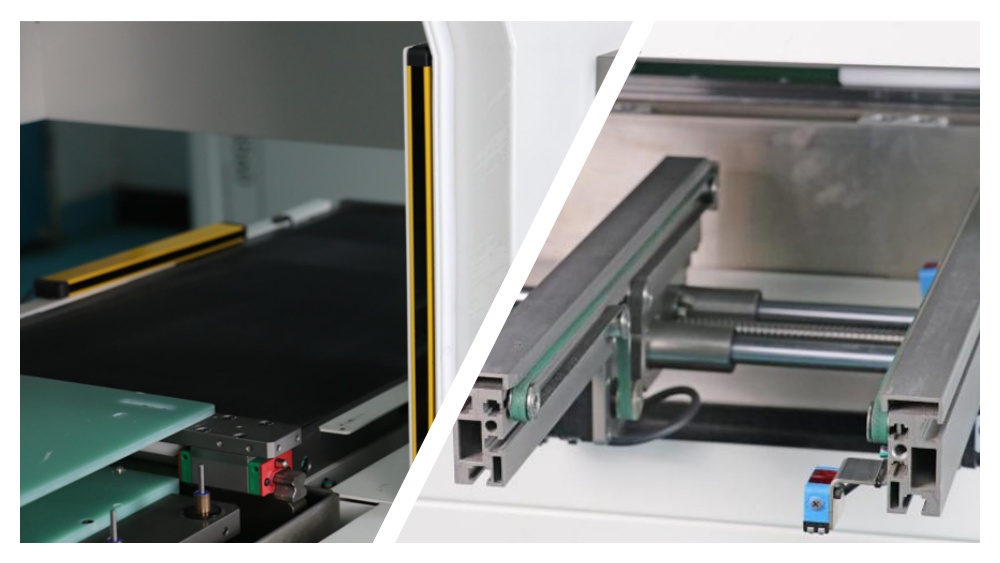

Funciones de seguridad y gestión de herramientas inteligentes
La detección de rotura de herramienta estándar alerta automáticamente a los operadores si la fresa se rompe o se desgasta. La máquina también cuenta con cambio automático de herramientas, lo que mantiene la producción en marcha sin interrupciones. El monitoreo de sensores en tiempo real evita el funcionamiento continuo con herramientas dañadas. Los elementos de seguridad como los sensores de control de acceso y las cortinas de luz opcionales protegen aún más a los operadores. Estas funciones inteligentes aumentan la eficiencia y reducen errores costosos.

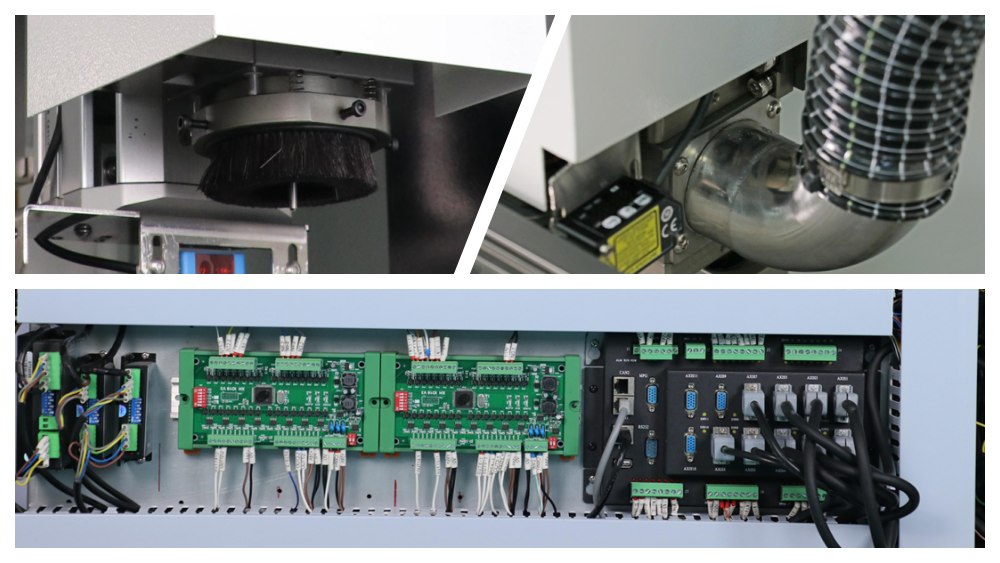

Diseño eficiente de plataforma dual y eliminación de polvo
La estructura de plataforma dual permite una operación independiente en ambos lados, lo que aumenta significativamente la eficiencia de la producción. Los accesorios de liberación rápida y el ajuste flexible hacen que los cambios sean rápidos y fáciles. Un potente colector de polvo por vacío separado con alta succión y bajo nivel de ruido mantiene limpia el área de trabajo. La pistola de aire iónico adicional y la eliminación estática de vórtice anular eliminan eficazmente la electricidad estática y evitan la adhesión de polvo a los PCB.
Máquina automática de colocación de IC PCBA
1. Alimentación automática: alimenta automáticamente los productos que se colocarán en la placa después de recibir la señal de la máquina frontal.
2. Escaneo automático de códigos: el CCD detecta el tamaño del producto y tiene la función de escaneo de códigos al mismo tiempo.
3. Bandeja automática: CCD guía la boquilla de succión para succionar automáticamente los productos correctos a la bandeja.
4. Distinga automáticamente el código NG: los productos NG se colocan automáticamente en la placa NG y el código NG y la placa de la horquilla se colocan en la caja defectuosa.
5. Bandeja de apilamiento automático: suministra automáticamente bandejas vacías y apila bandejas con acabado correcto y bandejas llenas.
6. AGV alimenta automáticamente las bandejas vacías y retira las bandejas llenas.
Proceso:
| Especificación
| Especificación | de parámetros |
| Modelo | I.C.T-IR350 |
| PCB tamaño | 350 × 310 milímetros |
| Número de plataforma | Plataformas Dobles |
| PCB espesor | 0,5 ~ 4,0mm |
| PCB Modo de soporte | Luminaria multifuncional, Luminaria especial |
| Velocidad de corte X,Y | 0 ~ 100 mm/s |
| Precisión de repetición | ± 0,01 mm |
| Precisión de corte | ± 0,05 mm |
| Método de conducción X,Y,Z | Servomotor de CA |
| Modo de control X,Y,Z | Controlador CNC |
| Tamaño de la fresa | 0,8 ~ 3,0mm |
| Velocidad del husillo | Máximo 80.000 rpm |
| Operación y almacenamiento de datos | Sistema de PC industrial |
| Voltaje (máquina principal) | 220 V, 50/60 Hz |
| Fuente de alimentación (máquina principal) | 1,5 kilovatios |
| Suministro de presión de aire | 4,5 kg/cm² |
| Dimensión (largo x ancho x alto) | 1450 × 1330 × 1641 milímetros |
| Peso (con aspiradora) | Aprox. 1000 kilogramos |
| Método de recolección de polvo | Limpieza con aspiradora |
| Volumen de aire de la aspiradora | 28 ~ 35 m³/min |
| Dimensión de la aspiradora | 650 × 750 × 1500 milímetros |
| Voltaje de la aspiradora | 380 V, 50/60 Hz, 3 kW |
* I.C.Tsigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso.
| SMT Lista de equipos de línea
Las soluciones completas de línea de producción I.C.T SMT incluyen cargadores/descargadores, impresoras de pasta de soldadura, máquinas de recogida y colocación, SPI, AOI, hornos de reflujo y otros equipos esenciales. Cuando se combinan con la máquina enrutadora en línea SMT PCBA, estos sistemas crean una línea de fabricación totalmente automatizada y de alta eficiencia que ofrece calidad constante y máximo rendimiento para aplicaciones industriales, de electrónica de consumo y de automoción.
| Vídeo sobre el éxito del cliente
Instalación in situ exitosa en Portugal En abril de 2026, un ingeniero I.C.T viajó a Portugal para completar la instalación in situ y la capacitación para una línea de producción SMT completa que presta servicios a la electrónica automotriz, incluidos los sistemas de control e iluminación del automóvil. El cliente quedó muy satisfecho tanto con el rendimiento del equipo como con la formación profesional brindada. Elogiaron el proceso de configuración fluido y la orientación clara, que ayudaron a su equipo a dominar rápidamente la operación y el mantenimiento diarios. Este exitoso proyecto demuestra aún más el sólido soporte técnico y el compromiso de I.C.T con el éxito de los clientes en todo el mundo.
| Soporte de servicio y capacitación
Servicio profesional y soporte de capacitación Brindamos servicios integrales de instalación, puesta en servicio y capacitación práctica para garantizar que su equipo pueda operar el equipo de manera eficiente desde el primer día. Nuestros ingenieros experimentados ofrecen soporte técnico continuo, optimización de procesos y orientación sobre mantenimiento regular. Ya sea que necesite asistencia in situ o soporte remoto, I.C.T está listo para ayudarlo a maximizar el rendimiento del equipo y alcanzar objetivos de producción a largo plazo.
| Lo que dicen nuestros clientes
Los clientes elogian constantemente a nuestros ingenieros por su profesionalismo y su rápida capacidad para resolver problemas. Muchos destacan la excelente calidad y estabilidad de nuestros equipos, junto con un cuidado embalaje que garantiza una entrega segura. También aprecian nuestros rápidos tiempos de respuesta cuando surgen preguntas técnicas. Un cliente notó que la máquina enrutadora en línea SMT PCBA superó las expectativas tanto en precisión como en confiabilidad.
| Certificaciones y estándares
Nuestro equipo cumple con los estándares internacionales de calidad y seguridad, incluidas las certificaciones CE, RoHS e ISO9001. También poseemos múltiples patentes para tecnologías innovadoras. Estas credenciales demuestran nuestro compromiso de ofrecer soluciones seguras, confiables y ambientalmente responsables en las que los clientes puedan confiar en entornos de producción exigentes.
| Acerca de I.C.T empresa y fábrica
I.C.T es un proveedor profesional de soluciones de equipos electrónicos con nuestro propio equipo de investigación y desarrollo, modernas instalaciones de producción y estrictos procesos de control de calidad. Con más de 25 años de experiencia en la industria y un rápido crecimiento, hemos brindado soporte a más de 1600 clientes en 72 países. Nuestro dedicado equipo de ingenieros y nuestro gran espacio de fábrica nos permiten ofrecer soluciones completas de fábrica respaldadas por un excelente servicio posventa y soporte técnico global.
