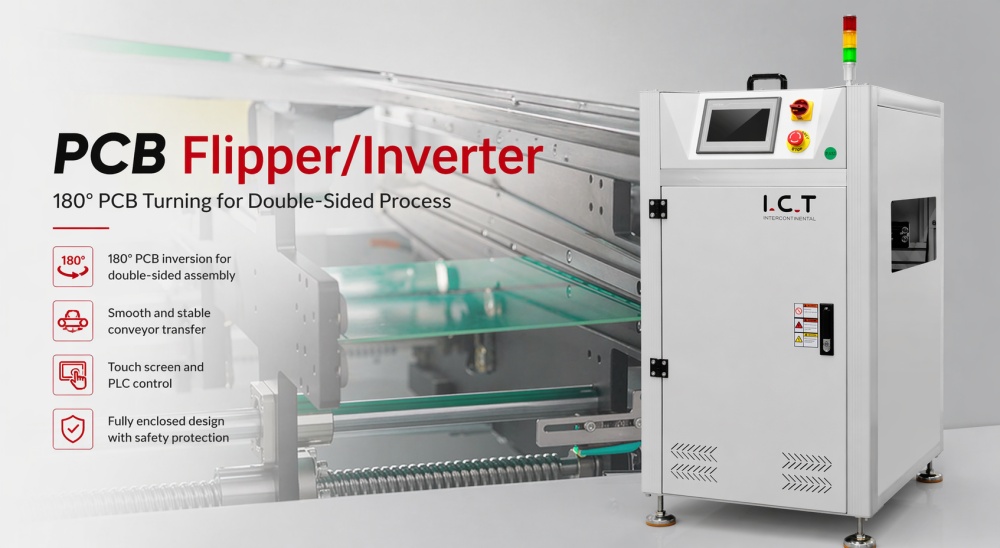

| Inversor PCB de alto rendimiento Transportador SMT para líneas SMT
El transportador inversor de PCB es una unidad esencial para la fabricación de productos electrónicos modernos. Invierte las placas de circuito impreso 180 grados, lo que lo hace perfecto para procesos de ensamblaje de doble cara en líneas de producción SMT y DIP. Construida con una estructura cerrada robusta y un control PLC confiable, esta máquina ayuda a las fábricas a lograr una mayor eficiencia mientras mantiene una excelente calidad del producto. Con los modelos PF350 y PF460 disponibles, maneja una amplia gama de tamaños PCB y se integra perfectamente en las líneas existentes.
| Características clave de nuestro PCB inversor Transportador SMT
Inversión suave de 180° PCB
Este transportador inversor de PCB utiliza un control preciso para voltear las placas con precisión sin dañar los componentes. Admite los modos de paso, inversión y retroceso, lo que brinda a los operadores total flexibilidad durante la producción.
Pantalla táctil y control PLC
La pantalla táctil fácil de usar combinada con el sistema PLC hace que la operación sea simple e intuitiva. Los operadores pueden monitorear el estado en tiempo real y ajustar la configuración rápidamente.
Protección de seguridad incorporada
Un diseño cerrado con limitador de par proporciona el más alto nivel de seguridad. El sistema se detiene automáticamente si ocurre algún problema, protegiendo tanto a los operadores como a los valiosos PCB.
Fácil acceso para mantenimiento
La cubierta superior se abre fácilmente, lo que permite a los técnicos acceder a las piezas internas durante las revisiones o reparaciones de rutina, lo que reduce significativamente el tiempo de inactividad.
Operación precisa y estable
Gracias al motor retráctil y al ajuste de ancho tipo tornillo, la máquina ofrece un movimiento constante y paralelo con un espacio de transmisión mínimo entre los transportadores.
Integración flexible
Compatible con la interfaz SMEMA, esta unidad funciona perfectamente con equipos ascendentes y descendentes. Hay diferentes longitudes disponibles a pedido para adaptarse a diseños específicos de fábrica.
| Especificación
| Parámetro | PF350 | PF460 |
|---|---|---|
| Dimensión (mm) | 500 × 786 × 1250 | 600 × 856 × 1250 |
| PCB Tamaño (mm) | 50×50 - 445×350 | 50×50 - 550×460 |
| Tiempo de ciclo | Aprox. 10 segundos | Aprox. 10 segundos |
| Tipo de cinturón | Cinturón oblicuo | Cinturón oblicuo |
| Sistema de control | SOCIEDAD ANÓNIMA | SOCIEDAD ANÓNIMA |
| Fuerza | Máx. 150 VA | Máx. 150 VA |
| Altura de transporte | 900 ± 20 mm (o personalizado) | 900 ± 20 mm (o personalizado) |
| PCB dirección | L a r o r a l | L a r o r a l |
| Comunicación | Smema para adentro y fuera | Smema para adentro y fuera |
| Fuente de alimentación | 1 ph AC 220V 50/60Hz (Opción: 110V a 380V) | 1 ph AC 220V 50/60Hz (Opción: 110V a 380V) |
| Peso | 120 kilogramos | 160 kilogramos |
| Opción | Ajuste automático de ancho | Ajuste automático de ancho |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea
Diseñamos nuestra línea de producción PCBA llave en mano para ofrecer una fabricación PCBA totalmente automática, de alta velocidad y ultraconfiable. La configuración probada comienza con nuestro descargador SMT PCB Loader, pasa a una impresora automática de precisión para una aplicación perfecta de soldadura en pasta, continúa con la máquina pick and place PCB para una colocación precisa de los componentes, pasa por un horno de reflujo estable de 8 zonas para uniones de soldadura fuertes y finaliza con un equipo de inspección PCB para detectar cualquier defecto. Cada máquina se comunica a la perfección, lo que reduce la mano de obra y aumenta el rendimiento en la primera pasada. Esta solución completa cumple con los estándares de la industria automotriz, médica, de consumo y LED al mismo tiempo que mantiene los costos operativos bajos y el tiempo de actividad extremadamente alto.
| Historia de éxito del cliente
En un proyecto reciente en Europa, I.C.T entregó una línea SMT completa y una línea DIP completa a un valioso cliente. Nuestros ingenieros viajaron a la fábrica del cliente para brindar instalación completa, puesta en servicio y capacitación técnica. El cliente quedó muy satisfecho con el buen funcionamiento de cada máquina, incluido el transportador inversor de aleta de PCB. Apreciaron especialmente la eficiencia de toda la línea y la rapidez con la que nuestro equipo respondió a todas las preguntas durante el proceso.
| Capacitación y soporte profesional
Servicio experto y soporte de capacitación
I.C.T proporciona soporte técnico completo desde la instalación hasta el funcionamiento diario. Nuestros ingenieros experimentados ofrecen capacitación en el sitio para que su equipo pueda operar y mantener el transportador inversor de PCB con confianza. También brindamos soporte remoto y visitas de seguimiento periódicas para garantizar un rendimiento estable a largo plazo y ayudarlo a resolver cualquier desafío de producción rápidamente.
| Elogios del cliente
'Nuestros ingenieros elogiaron al equipo I.C.T por su conocimiento profesional y su rápida respuesta. El transportador inversor de PCB funciona de manera muy estable y se integra perfectamente con nuestra línea SMT. También quedamos impresionados por el embalaje cuidadoso y el transporte seguro. Siempre que tenemos preguntas, el equipo de soporte I.C.T responde rápidamente y resuelve los problemas de manera eficiente. ¡Muy recomendado!'
| Nuestra Certificación
Garantía de calidad certificada
Todos los equipos I.C.T, incluido el transportador inversor de PCB, cumplen con los estándares internacionales. Nuestras máquinas cuentan con las certificaciones CE, RoHS e ISO9001. También poseemos múltiples patentes que demuestran nuestra innovación continua en tecnología de manipulación PCB. Estas certificaciones brindan a nuestros clientes confianza en la seguridad, confiabilidad y cumplimiento ambiental de cada unidad.
| Acerca de I.C.T empresa y fábrica
I.C.T es un proveedor líder de soluciones de fabricación de productos electrónicos con más de 25 años de experiencia. Contamos con nuestro propio equipo de I+D, modernas instalaciones de producción y más de 89 empleados cualificados. Con más de 1.600 clientes en 72 países, hemos crecido rápidamente manteniendo un estricto control de calidad y procedimientos de prueba en cada etapa. Desde SMT y líneas DIP hasta soluciones de recubrimiento conformado, I.C.T ofrece equipos confiables y soporte completo para ayudar a los clientes a construir, actualizar y optimizar sus sistemas de producción con éxito.
