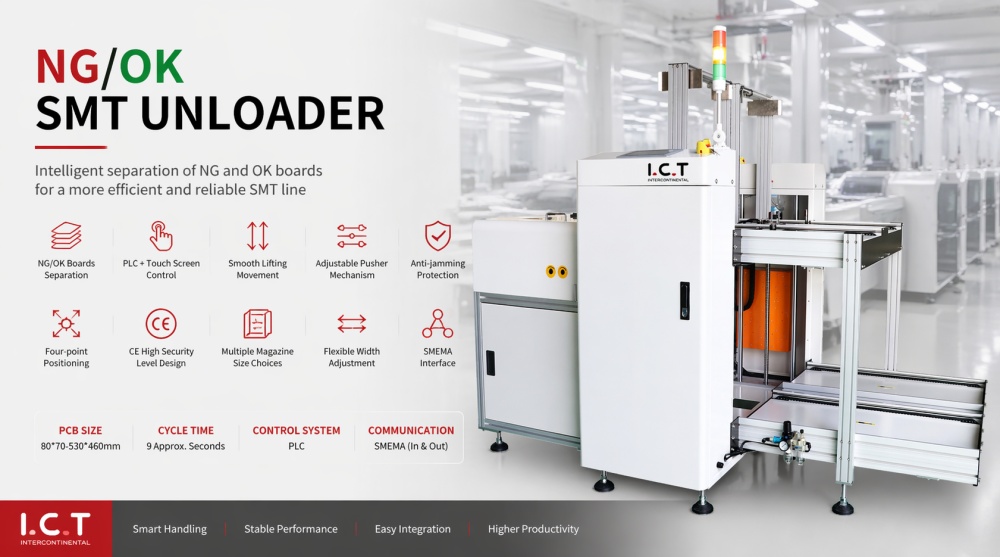

| SMT Máquina descargadora de cargadores NG/OK
La máquina descargadora de cargadores SMT NG/OK está diseñada para la descarga automatizada de PCBs NG y OK en su línea de producción de SMT. Equipado con ajustes de ancho y paso, puede manejar varios tamaños PCB, lo que garantiza flexibilidad para diferentes necesidades de producción. Su compatibilidad SMEMA permite una fácil integración con otros equipos, mientras que su construcción duradera garantiza un funcionamiento estable y de bajo mantenimiento. La máquina también es compatible con los sistemas de inspección AOI, lo que la convierte en una parte esencial de su proceso de producción automatizado.
| Características detalladas del producto
a. Separación eficiente de PCBs NG y OK
Esta máquina está diseñada específicamente para manejar PCBs NG (No Good) y OK (Good), separándolos eficientemente después de su inspección o soldadura. Al garantizar que solo tableros de calidad continúen en la línea de producción, se mejora la calidad del producto y se reduce el riesgo de defectos en el ensamblaje final. El proceso de separación es rápido y fiable, minimizando la necesidad de intervención manual y garantizando un funcionamiento continuo.
b. Configuraciones ajustables para diferentes tamaños PCB
Con controles de ancho y paso ajustables, la máquina descargadora de cargadores SMT NG/OK puede adaptarse a una amplia gama de tamaños PCB. Ya sea que trabaje con tablas más pequeñas o más grandes, la configuración de la máquina se puede modificar fácilmente para garantizar un manejo fluido de todo tipo de PCB. Esta flexibilidad permite que la máquina se adapte a los diferentes requisitos de producción sin requerir equipos ni ajustes adicionales.
do. Compatibilidad SMEMA para una integración perfecta
El descargador es totalmente compatible con los estándares SMEMA, lo que garantiza una fácil integración con otros equipos en su línea de producción SMT. Esta compatibilidad permite una comunicación fluida entre máquinas, lo que permite un flujo de trabajo de producción automatizado y sincronizado. Ya sea que esté integrado con máquinas de recoger y colocar, equipos de estampado u otros dispositivos SMT, el descargador mejora la eficiencia general de su línea de producción.
d. Diseño duradero y de bajo mantenimiento
Construida para soportar las demandas de la operación continua, la máquina descargadora de cargadores SMT NG/OK está fabricada con componentes duraderos que requieren un mantenimiento mínimo. Su construcción robusta reduce el riesgo de averías, garantizando fiabilidad a largo plazo y un rendimiento constante. Este diseño de bajo mantenimiento ayuda a minimizar el tiempo de inactividad, lo que permite que su línea de producción funcione sin problemas con menos intervención.
LED luces de inspección, transportadores de cadena metálica y ventiladores ionizadores están listos. Los motores de ancho automático y el control de transporte de segmentos manejan requisitos especiales. Cada opción llega completamente probada. Estas opciones permiten que el cargador de revistas smt mini pcb coincida con cualquier diseño SMT con precisión.
| Especificación
| Especificación | Modelo HNU250 | Modelo HNU330 | Modelo HNU390 | Modelo HNU460 |
|---|---|---|---|---|
| Dimensión (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB Tamaño (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Tamaño del estante (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| PCB espesor | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| PCB peso | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| PCB Altura del componente | ±15mm | ±15mm | ±15mm | ±15mm |
| Feed de tiempo PCB | Segundos 9 Aprox. o Especificar | Segundos 9 Aprox. o Especificar | Segundos 9 Aprox. o Especificar | Segundos 9 Aprox. o Especificar |
| Tono de indexación | 10.20.30.40.50mm o Especificar | 10.20.30.40.50mm o Especificar | 10.20.30.40.50mm o Especificar | 10.20.30.40.50mm o Especificar |
| Sistema de control | SOCIEDAD ANÓNIMA | SOCIEDAD ANÓNIMA | SOCIEDAD ANÓNIMA | SOCIEDAD ANÓNIMA |
| Fuerza | Máximo 300VA | Máximo 300VA | Máximo 300VA | Máximo 300VA |
| Suministro de aire | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min |
| Altura de transporte | 910±30 mm (o especificado por el cliente) | 910±30 mm (o especificado por el cliente) | 910±30 mm (o especificado por el cliente) | 910±30 mm (o especificado por el cliente) |
| Cinturón de transporte | Cinturón plano antiestático de 3,8 mm | Cinturón plano antiestático de 3,8 mm | Cinturón plano antiestático de 3,8 mm | Cinturón plano antiestático de 3,8 mm |
| Fuente de alimentación | 1 ph AC 220V 50/60Hz (Opción: 110V a 380V) | 1 ph AC 220V 50/60Hz (Opción: 110V a 380V) | 1 ph AC 220V 50/60Hz (Opción: 110V a 380V) | 1 ph AC 220V 50/60Hz (Opción: 110V a 380V) |
| Peso | 360 kilos | 380 kilos | 420 kilogramos | 460 kilos |
| Opción | Cargador de doble tamaño, ajuste automático de ancho, sistema MES | |||
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea
Ofrecemos una línea de montaje SMT inteligente que proporciona una fabricación PCBA totalmente automática, de alta velocidad y ultraconfiable. Nuestra configuración probada comienza con el descargador PCB Loader, pasa a una impresora automática de precisión para una aplicación perfecta de soldadura en pasta, continúa con máquinas LED SMT para una colocación precisa de los componentes, pasa por una soldadura por reflujo al vacío para uniones de soldadura fuertes y finaliza con una máquina de prueba AOI para detectar cualquier defecto. Cada máquina se comunica a la perfección, lo que reduce la mano de obra y aumenta el rendimiento en la primera pasada. Esta solución completa cumple con los estándares de la industria automotriz, médica, de consumo y LED al mismo tiempo que mantiene los costos operativos bajos y el tiempo de actividad extremadamente alto.
| Historia de éxito del cliente: entrega de línea SMT exitosa en Alemania
I.C.T instaló con éxito una línea de producción SMT totalmente automatizada para un cliente de la industria LED de Alemania en abril de 2026. La línea incluía la máquina descargadora de revistas SMT NG/OK, junto con otros equipos críticos, como máquinas de recogida y colocación, equipos de estarcido y hornos de reflujo. Nuestros ingenieros brindaron soporte técnico en el sitio, asegurando que el sistema estuviera completamente integrado y optimizado. El cliente experimentó mejoras significativas en la eficiencia de la producción y una reducción del tiempo de inactividad.
| Soporte Integral y Capacitación
I.C.T ofrece servicios completos de instalación y capacitación en el sitio para la máquina de descarga de cargadores SMT NG/OK. Nuestros ingenieros se aseguran de que la máquina esté correctamente instalada e integrada en su línea de producción. Brindamos capacitación detallada sobre operación, mantenimiento y resolución de problemas para garantizar que su equipo pueda operar la máquina de manera efectiva. Además, ofrecemos soporte remoto 24 horas al día, 7 días a la semana para ayudar con cualquier problema que pueda surgir, garantizando el funcionamiento continuo de su línea de producción.
| Satisfacción del cliente
'Estamos muy satisfechos con la máquina descargadora de cargadores NG/OK SMT. La instalación fue rápida y eficiente, y la capacitación fue exhaustiva. La máquina ha reducido significativamente el tiempo de inactividad y ha mejorado nuestra eficiencia de producción. El equipo de I.C.T fue receptivo y profesional, y el equipo funciona perfectamente.' – Un cliente satisfecho en el sector automotriz.
| Certificaciones globales y estándares de calidad
La máquina descargadora de cargadores SMT NG/OK está certificada para cumplir con estándares internacionales como CE, RoHS e ISO9001. Estas certificaciones garantizan que nuestros equipos cumplen con los más altos estándares de calidad, seguridad y medio ambiente. Esto convierte al descargador en una solución confiable y que cumple con las normas para su línea de producción, brindándole confianza en su rendimiento y longevidad.
| Acerca de I.C.T y nuestras capacidades de fabricación
I.C.T es un líder mundial en el suministro de soluciones DIP y SMT de alta calidad. Con más de 20 años de experiencia, nos especializamos en el diseño y fabricación de equipos avanzados para la industria electrónica. Nuestras instalaciones de fabricación están equipadas con tecnología de punta y cumplimos con estrictos estándares de control de calidad. Al prestar servicios a clientes en más de 70 países, ofrecemos soluciones personalizadas que mejoran la eficiencia de la producción y garantizan un rendimiento confiable en una variedad de industrias.
