En la fabricación de tecnología de montaje en superficie de alta densidad (SMT), el impacto financiero de las llamadas falsas y las fugas de defectos aumenta exponencialmente con la miniaturización de los componentes. Al colocar los componentes 0201m y 01005, los equipos de ingeniería y calidad luchan por equilibrar el rendimiento de la inspección con absoluta precisión. Los sistemas heredados de inspección óptica automatizada (AOI) dependen en gran medida del ajuste manual del umbral. Esto provoca fatiga del operador, clasificación inconsistente de defectos y cuellos de botella en la producción durante la introducción de nuevos productos (NPI).
Resolver estos cuellos de botella requiere evaluar plataformas 3D AOI de próxima generación. Este análisis compara el hardware óptico, los ecosistemas de software impulsados por IA y las realidades operativas de las arquitecturas Pemtron y SAKI. Evaluamos cómo las diferentes tecnologías de proyección y modelos de aprendizaje automático impactan la detección de defectos en la fábrica. Aprenderá qué sistema se alinea mejor con entornos de fabricación específicos, lo que permitirá a su equipo optimizar la velocidad de la línea sin sacrificar el control de calidad.

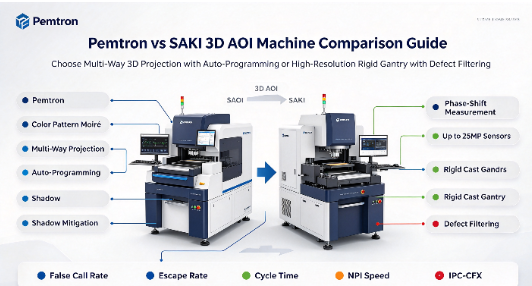

La arquitectura del hardware dicta la precisión básica: Pemtron utiliza una proyección 3D Moiré de patrón de color avanzado para un perfilado de juntas de soldadura altamente detallado, mientras que SAKI enfatiza la estabilidad del pórtico rígido y la captura de imágenes de alta velocidad para una repetibilidad consistente.
La implementación de la IA difiere en su alcance: ambas plataformas aprovechan el aprendizaje automático, pero su aplicación varía: Pemtron se centra en gran medida en la programación automática y en la reducción del tiempo de configuración de NPI, mientras que SAKI prioriza el filtrado de defectos impulsado por la IA para minimizar las tasas de llamadas falsas.
Compensaciones entre rendimiento y resolución: Seleccionar entre estos sistemas requiere hacer coincidir el campo de visión (FOV) de la máquina y las capacidades de resolución de la cámara (por ejemplo, 12 MP frente a 25 MP) con los requisitos específicos de velocidad de línea y densidad de componentes.
Preparación de fábrica inteligente y sinergia de circuito cerrado: Ambos sistemas admiten los estándares de la Industria 4.0 (IPC-CFX, Hermes), pero su capacidad para integrarse perfectamente con los sistemas existentes de inspección de pasta de soldadura (SPI) e inspección automatizada por rayos X (AXI) dicta un verdadero control de procesos de circuito cerrado.
Tabla de contenido
Los sistemas AOI deben equilibrar las llamadas falsas y los defectos no detectados. Demasiadas llamadas falsas aumentan la revisión manual y la carga de trabajo del operador, mientras que los defectos no detectados pueden generar problemas de calidad y costos de garantía. Los fabricantes deben probar los sistemas AOI con placas de producción reales para confirmar que pueden reducir las falsas alarmas y al mismo tiempo detectar bolas de soldadura, puentes y soldadura insuficiente.
La velocidad de inspección AOI debe coincidir con la del resto de la línea SMT para evitar cuellos de botella en la producción. Un campo de visión (FOV) más grande puede inspeccionar más componentes a la vez y reducir el tiempo del ciclo, pero la calidad de la imagen y la precisión del eje Z deben permanecer estables. Los fabricantes deben equilibrar el campo de visión, la velocidad de inspección y la complejidad PCB al seleccionar un sistema.
La introducción rápida de nuevos productos (NPI) ayuda a los fabricantes a manejar cambios frecuentes de productos. Los sistemas AOI modernos pueden importar datos ODB++ o Gerber, identificar componentes y crear automáticamente configuraciones de inspección básicas. Esto reduce la programación manual y puede acortar el tiempo de configuración de días a horas.
Al evaluar el sistema Pemtron vs SAKI AOI , la diferencia principal radica en sus métodos de captura óptica. Pemtron depende en gran medida de la proyección multidireccional y la tecnología Moiré de patrones de color. Este enfoque proyecta patrones de rejilla precisos en la placa de circuito impreso desde múltiples ángulos. Cuando estos patrones de luz golpean filetes de soldadura curvos o cuerpos de componentes, las líneas se deforman. La cámara captura esta deformación y el software calcula la altura y el volumen exactos basándose en el cambio de fase de la cuadrícula.
Esta estrategia de proyección múltiple destaca por eliminar los efectos de sombras. Los componentes altos, como condensadores electrolíticos, relés o conectores grandes, a menudo impiden que la luz llegue a los micropasivos adyacentes. Al proyectar luz desde cuatro u ocho ángulos distintos, Pemtron garantiza que cada filete de soldadura reciba la iluminación adecuada. Esto evita puntos ciegos y permite crear perfiles 3D precisos incluso en regiones de tableros densamente pobladas.
SAKI combina cámaras de alta resolución de 12 MP a 25 MP con tecnología de medición de cambio de fase para inspeccionar componentes pequeños como el 0201m. Las lentes telecéntricas ayudan a mantener mediciones precisas en todo el campo de visión (FOV), lo que permite que el sistema equilibre la velocidad de inspección con el detalle necesario para los microcomponentes y las uniones de soldadura.
Las estructuras estables de la máquina ayudan a evitar que la vibración afecte la calidad de la imagen AOI. SAKI utiliza un diseño de pórtico rígido para mejorar la estabilidad durante el escaneo de alta velocidad, mientras que Pemtron utiliza motores lineales y codificadores de precisión para un movimiento suave. Ambos diseños admiten inspecciones repetibles, pero utilizan enfoques diferentes para controlar la vibración y el movimiento.
Pemtron utiliza IA para acelerar la configuración de la introducción de nuevos productos (NPI). El software importa datos CAD, identifica paquetes de componentes y aplica automáticamente la configuración de inspección adecuada. Los ingenieros solo necesitan revisar y ajustar los parámetros sugeridos, mientras que el sistema puede aprender de estos cambios para mejorar la programación futura y reducir el tiempo de configuración.
Mientras Pemtron se centra en la programación, SAKI AOI Systems implementa IA principalmente para filtrar defectos durante la producción. SAKI entrena sus redes neuronales en millones de uniones de soldadura del mundo real. La IA comprende las sutiles diferencias visuales entre un defecto crítico y una anomalía benigna y opera de manera muy similar a un inspector humano experimentado.
Los residuos de fundente variables a menudo activan falsas alarmas de soldadura insuficiente en máquinas heredadas. La IA de SAKI reconoce los patrones de textura y reflexión del flujo. Suprime la alarma, permitiendo el paso del tablero sin intervención del operador. Esta aplicación específica de aprendizaje automático ataca directamente la tasa de llamadas falsas, liberando al personal de control de calidad para centrarse en las desviaciones reales del proceso en lugar de perseguir defectos fantasma.
Los conectores altos, los condensadores y los escudos de RF pueden crear sombras que ocultan los pequeños componentes cercanos de las cámaras de arriba hacia abajo. Los sistemas 3D avanzados AOI utilizan cámaras de ángulo lateral e iluminación multidireccional para inspeccionar estas áreas. Esto mejora la visibilidad de las juntas de soldadura y reduce los puntos ciegos en placas de alta densidad.
Los componentes pequeños como 0201m y 01005 requieren una inspección de alta resolución. Los sistemas 3D AOI utilizan mediciones precisas del eje Z para detectar pequeños cambios de altura y defectos como el desecho. Esto ayuda a evitar que las conexiones de soldadura deficientes pasen a la siguiente etapa de producción.
Los sistemas 3D AOI miden el volumen, la altura y la forma de la junta de soldadura en lugar de solo verificar si hay soldadura presente. Esto ayuda a detectar soldadura insuficiente, soldadura excesiva y posibles puentes que pueden ser difíciles de ver con una inspección 2D. La medición 3D precisa también cumple con los requisitos de inspección IPC-A-610 Clase 3.
Para simplificar el proceso de evaluación, las siguientes tablas desglosan las principales diferencias arquitectónicas y las estrategias específicas de detección de defectos empleadas por las plataformas 3D AOI modernas.
Característica / Capacidad | Pemtron 3D AOI Arquitectura | Arquitectura SAKI 3D AOI |
|---|---|---|
Tecnología 3D primaria | Patrón de color Proyección Moiré (multidireccional) | Medición de cambio de fase con sensores de alta resolución |
Resolución de la cámara | CMOS de alta velocidad (normalmente 12 MP - 15 MP) | Opciones de resolución ultra alta (hasta 25 MP) |
Estructura mecánica | Motores lineales de precisión, control de movimiento suave | Pórtico de fundición rígido y pesado para máxima estabilidad. |
Área de enfoque de IA | Autoprogramación, ingesta CAD, velocidad NPI | Filtrado de defectos, supresión de llamadas falsas |
Mitigación de sombras | La proyección de 8 direcciones elimina los puntos ciegos | Cámaras laterales y ángulos de iluminación optimizados |
Tipo de defecto | Desafío de detección | Estrategia de solución 3D AOI |
|---|---|---|
Lápida (01005) | El componente es demasiado pequeño para la detección de bordes 2D. | El mapeo de altura del eje Z detecta una elevación a nivel de micras. |
Filete de talón insuficiente | Escondido detrás del cable de ala de gaviota. | La proyección multiángulo se ilumina detrás del cable. |
Problemas de coplanaridad (BGA) | Los defectos quedan completamente ocultos debajo del paquete. | Medición del eje Z de la inclinación de la superficie superior del paquete. |
Agrupación de flujo | Imita el reflejo de la soldadura real. | Las redes neuronales de IA clasifican la textura del fundente frente a la soldadura. |
Pemtron y SAKI admiten estándares de comunicación M2M como IPC-CFX y Hermes. Estos estándares permiten que las máquinas AOI compartan datos de defectos con MES y otros equipos de producción en tiempo real. Esto ayuda a los ingenieros a monitorear las tendencias de calidad, identificar problemas de producción antes y reducir los desechos innecesarios.
La conexión de datos SPI, AOI y AXI ayuda a los fabricantes a encontrar el origen de los defectos PCB más rápidamente. SPI verifica la pasta de soldadura, AOI detecta defectos visibles y AXI inspecciona las uniones de soldadura ocultas, como las que se encuentran debajo de BGA. Compartir estos datos en toda la línea de producción permite una resolución de problemas más rápida y un mejor control del proceso.
La calibración regular ayuda a las máquinas AOI a mantener la precisión de la inspección a lo largo del tiempo. El polvo, los cambios de temperatura y una iluminación LED más débil pueden afectar las cámaras y las mediciones del eje Z. Los sistemas modernos utilizan herramientas de calibración automática para ajustar el enfoque de la cámara, la iluminación y las mediciones 3D, lo que ayuda a reducir la desviación de las mediciones y las llamadas falsas.
Las interfaces de software claras y la capacitación adecuada ayudan a los operadores a revisar los defectos con mayor precisión. Los sistemas AOI modernos pueden mostrar imágenes de defectos en 3D, imágenes de referencia y áreas problemáticas resaltadas, como cables levantados o puentes de soldadura. Esto hace que los defectos sean más fáciles de entender, reduce la fatiga del operador y mejora la coherencia de la inspección en los diferentes turnos.
Seleccionar la plataforma de inspección adecuada requiere adaptar las capacidades de la máquina a sus desafíos de producción específicos. Siga estos pasos prácticos para finalizar su evaluación:
Audite sus datos de defectos actuales para determinar si su problema principal es el tiempo de programación o la sensibilidad del algoritmo.
Proporcione a ambos proveedores su placa de producción de alta densidad más compleja y mida su tiempo real de programación NPI desde cero.
Inspeccione la calidad física de construcción de los sistemas de pórtico y observe cómo la vibración afecta la claridad de la imagen a la velocidad de línea máxima requerida.
Verifique que el sistema elegido pueda enviar y extraer datos correctamente de sus máquinas SPI existentes y de la red MES utilizando los estándares IPC-CFX.
R: La proyección Moiré proyecta patrones de cuadrícula precisos en el tablero. A medida que la rejilla cae sobre filetes de soldadura curvos o componentes altos, las líneas se deforman. La cámara captura esta deformación y el software utiliza algoritmos de cambio de fase para calcular la altura y el volumen 3D exactos del objeto, proporcionando datos topográficos de alta precisión.
R: Una cámara de 25 MP captura enormes cantidades de detalles en una sola imagen. Esto permite que la máquina mantenga un gran campo de visión (FOV) y al mismo tiempo resuelva los detalles microscópicos de los componentes 0201m y 01005. Garantiza altas velocidades de inspección sin sacrificar la resolución necesaria para la detección de microdefectos.
R: La inspección SMT requiere que el cabezal óptico se mueva rápidamente y se detenga abruptamente. Este movimiento genera energía cinética y vibración. Un pórtico rígido y pesado absorbe esta vibración instantáneamente. Esto evita que la lente de la cámara tiemble durante la captura de imágenes, lo que elimina el desenfoque y garantiza mediciones consistentes y repetibles.
R: La IA utiliza redes neuronales entrenadas en millones de uniones de soldadura del mundo real. Aprende a diferenciar entre defectos críticos y anomalías visuales inofensivas, como residuos de fundente variables o una ligera decoloración de la almohadilla. Al reconocer estos patrones benignos, la IA suprime la alarma, evitando una llamada falsa.
R: IPC-CFX es un protocolo de comunicación máquina a máquina (M2M) estándar de la industria. Permite que la máquina AOI comparta datos de defectos en tiempo real sin problemas con otros equipos, como máquinas SPI, montadores de recogida y colocación y software MES de fábrica, lo que permite un control automatizado de procesos de circuito cerrado y análisis avanzados.
R: Sí. Los sistemas avanzados mitigan las sombras mediante el uso de proyectores multidireccionales y cámaras de ángulo lateral. Iluminar el tablero desde múltiples ángulos diferentes garantiza que la luz llegue debajo de los componentes altos, lo que permite que el sistema perfile con precisión pasivos más pequeños ubicados en áreas estrechas y de alta densidad.
