La estandarización de componentes miniaturizados (métrico 0201 e inferior) y paquetes de circuitos integrados complejos ha convertido la inspección óptica automatizada 3D (AOI) en una puerta de calidad obligatoria, cambiando el enfoque de la detección básica de defectos a la metrología avanzada, la eliminación de llamadas falsas y la integración perfecta de datos. Los fabricantes de PCBA se enfrentan a un equilibrio crítico entre el rendimiento de la inspección (tiempo de ciclo) y la precisión absoluta de la medición. Las altas tasas de llamadas falsas crean cuellos de botella secundarios en las estaciones de revisión manual, anulando las ventajas de velocidad de la línea SMT, mientras que las cargas útiles masivas de datos de imágenes pueden sobrecargar las redes de TI de las fábricas. Seleccionar entre una máquina Mirtec o Camtek 3D AOI requiere analizar sus distintas arquitecturas ópticas, ecosistemas de software, demandas de infraestructura de TI y alineación con entornos de producción específicos (por ejemplo, cruce de empaquetado de semiconductores avanzados de alta mezcla/bajo volumen versus avanzado).
Arquitectura óptica: Mirtec se basa en cámaras descendentes de resolución ultra alta (hasta 25 MP) combinadas con proyección de franjas Moiré multifrecuencia, optimizadas para una inspección SMT rápida y completa.
Enfoque en metrología: Camtek aprovecha sus profundas raíces en semiconductores y en la inspección avanzada de envases, ofreciendo capacidades de metrología superiores para sustratos altamente complejos y microprotuberancias.
Impacto en el rendimiento: Ambas plataformas utilizan IA para filtrar llamadas falsas, pero sus flujos de trabajo de programación, control de versiones y sistemas de gestión de bibliotecas dictan la rapidez con la que una introducción de nuevos productos (NPI) alcanza un rendimiento óptimo.
Impulsor de decisión: Mirtec generalmente se prefiere para entornos SMT tradicionales de alta velocidad, mientras que una máquina Camtek 3D AOI sobresale en entornos híbridos que requieren precisión de grado semiconductor y manejo avanzado de sustratos.
Tabla de contenido

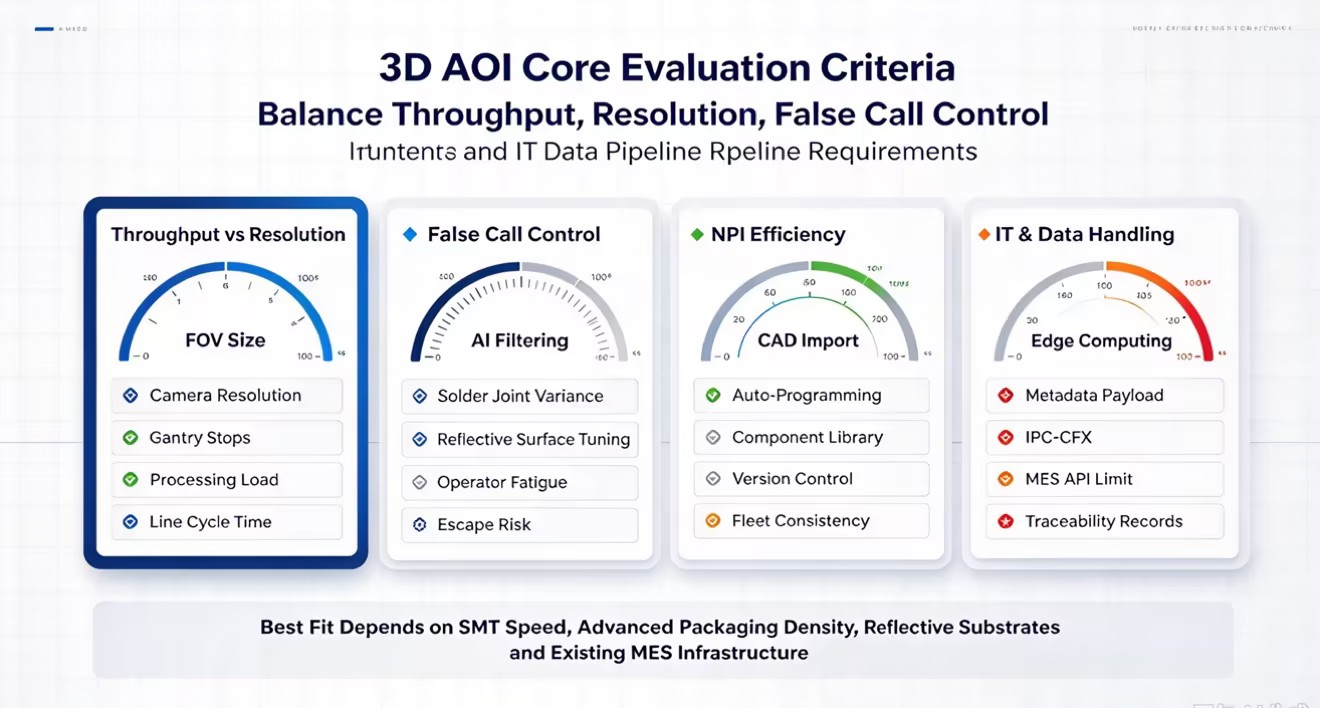

Los límites físicos del campo de visión (FOV) y las velocidades de captura de imágenes dictan el rendimiento básico de cualquier sistema de inspección óptica en la fábrica. La resolución de la cámara afecta directamente su capacidad para inspeccionar placas densamente pobladas sin ralentizar toda la línea de fabricación. Los sensores de más megapíxeles capturan un área física más grande en un solo cuadro. Esto reduce el número total de paradas mecánicas que el pórtico debe realizar a través del PCB. Sin embargo, procesar archivos de imágenes más grandes requiere una inmensa potencia computacional en el borde. Debe equilibrar la necesidad de una resolución submicrónica con los estrictos requisitos de tiempo de ciclo de la línea SMT. Si la máquina de inspección no puede seguir el ritmo del equipo de recogida y colocación, inmediatamente se convierte en el principal cuello de botella de la fábrica.
Resolución de la cámara | Tamaño del campo de visión (FOV) | Topes de pórtico por tablero | Carga de procesamiento | Aplicación ideal |
|---|---|---|---|---|
12 megapíxeles | Pequeño | Alto | Bajo | Legacy SMT, tableros de baja densidad |
15 megapíxeles | Medio | Medio | Moderado | Producción estándar de alta mezcla SMT |
25 megapíxeles | Grande | Bajo | Alto | Móvil de alta velocidad y alta densidad PCBA |
El costo real de una llamada falsa va mucho más allá de los pocos segundos que le toma al operador cancelarla en la estación de retrabajo. El exceso de señales falsas afecta significativamente la eficiencia laboral e induce una fatiga severa del operador. Cuando los técnicos pasan sus turnos solucionando cientos de defectos, desarrollan fatiga por alarmas. Esta es una condición psicológica en la que los operadores comienzan a aprobar banderas mecánicamente sin una revisión exhaustiva. Esto aumenta drásticamente el riesgo de que verdaderos defectos escapen de la estación de revisión manual y lleguen al cliente final. Un sistema de inspección eficaz suprime las llamadas falsas a nivel algorítmico. Esto garantiza que los operadores humanos solo interactúen con anomalías genuinas que requieren un juicio crítico de ingeniería.
Los entornos de fabricación de alta combinación exigen flujos de trabajo rápidos de introducción de nuevos productos (NPI). La eficiencia de la programación fuera de línea, las capacidades de ajuste automático y las bibliotecas de componentes centralizadas determinan la rapidez con la que una nueva placa pasa de la etapa CAD a la producción completa. Si los programadores deben definir manualmente ventanas de inspección y umbrales de altura para cada componente único, los tiempos de ciclo de NPI se dispararán. Los sistemas modernos ofrecen un control de versiones sólido. Esto permite a los ingenieros de procesos gestionar bibliotecas de inspección en varias máquinas sin problemas. Un algoritmo sintonizado en la Línea 1 debe comportarse de manera idéntica cuando se implementa en la Línea 4.
La metrología 3D moderna genera diariamente terabytes de datos de imágenes sin procesar. Los sólidos canales de datos manejan estos archivos masivos sin provocar tiempos de espera de red ni ralentizaciones del servidor. Cuando un sistema de inspección intenta enviar datos de nubes de puntos 3D sin comprimir a un sistema de ejecución de fabricación (MES) centralizado, abruma fácilmente las redes gigabit estándar. Las fábricas requieren soluciones informáticas de vanguardia inteligentes que compriman datos, extraigan solo los metadatos de metrología necesarios y los transmitan de manera eficiente. Si no se optimiza esta canalización de datos, se producirán límites de velocidad de la API HTTP 429, paquetes descartados y registros de trazabilidad incompletos.
Mirtec aborda la inspección óptica centrándose en maximizar el campo de visión sin sacrificar el detalle a nivel de micras. Su tecnología de cámara patentada utiliza sensores de arriba hacia abajo de 15 MP a 25 MP combinados con interfaces CoaXPress de alta velocidad. Esta enorme densidad de píxeles permite al sistema capturar imágenes muy detalladas de componentes métricos 0201 en una amplia área física con un solo disparador. Al reducir la cantidad de movimientos del pórtico necesarios para cubrir un PCBA estándar, los sistemas Mirtec mantienen altas velocidades de inspección. La interfaz CoaXPress garantiza que la carga masiva de datos de la cámara llegue a la unidad de procesamiento con una latencia cercana a cero. Esto mantiene el hardware perfectamente sincronizado con el análisis del software.
Para extraer mediciones de altura 3D precisas, Mirtec utiliza la tecnología Digital Multi-Frequency Quad Moiré. El sistema proyecta patrones de franjas complejos en el PCBA desde cuatro ángulos distintos. A medida que estos patrones cubren los componentes y las uniones soldadas, las cámaras capturan los cambios de fase en las franjas. Luego, el software calcula la topología 3D exacta de la placa. Este método identifica eficazmente defectos de coplanaridad en circuitos integrados de ala de gaviota, mide el volumen de pasta de soldadura y detecta cables elevados que pasan una inspección 2D estándar. El enfoque multifrecuencia permite que el sistema mida con precisión tanto superficies altamente reflectantes como cuerpos de componentes oscuros que absorben la luz.
El paquete de software Intelli-Sys impulsa el hardware Mirtec y aprovecha en gran medida los algoritmos de aprendizaje profundo para tareas de inspección complejas. Los algoritmos tradicionales basados en reglas luchan con la variación natural en la apariencia de las juntas de soldadura. Mirtec entrena sus modelos de IA en vastos conjuntos de datos de uniones de soldadura aceptables y defectuosas. Esto permite que el sistema tome decisiones matizadas que imiten el juicio humano. El software cuenta con reconocimiento óptico de caracteres (OCR) avanzado. Este OCR impulsado por IA lee números de pieza grabados con láser en paquetes de circuitos integrados altamente reflectantes, incluso cuando los residuos de flujo o la poca iluminación oscurecen parcialmente el texto. Esto garantiza una trazabilidad estricta de los componentes en toda la planta de producción.
Una máquina Camtek 3D AOI aborda la inspección desde una perspectiva que prioriza la metrología, fuertemente influenciada por las profundas raíces de la empresa en la fabricación de semiconductores. La tecnología del sensor logra una precisión submicrónica, lo cual es fundamental al inspeccionar microprotuberancias, pilares de cobre y superficies de matrices altamente reflectantes. Camtek utiliza técnicas de iluminación especializadas y sensores confocales o basados en interferometría para capturar datos topográficos precisos. Esto permite que el sistema mida características físicamente demasiado pequeñas o demasiado reflectantes para que los sistemas de proyección de franjas estándar las resuelvan con precisión. La atención se centra en la repetibilidad absoluta de las mediciones en lugar de simplemente en la señalización de defectos a alta velocidad.
Camtek tiene claras ventajas estructurales al inspeccionar empaques avanzados, sustratos de circuitos integrados y placas de interconexión de alta densidad (HDI). Estos sustratos presentan deformaciones extremas, almohadillas doradas altamente reflectantes y geometrías de trazas microscópicas. Camtek calibra sus motores ópticos específicamente para manejar el reflejo especular del silicio desnudo y los metales pulidos. Los sistemas de manipulación de materiales dentro de la máquina transportan sustratos ultrafinos o flexibles sin provocar tensión ni vibración. De lo contrario, la vibración dañaría los datos de metrología submicrónica. Esto hace que la plataforma sea muy adecuada para entornos de fabricación híbridos, puentes SMT y ensamblaje de semiconductores.
La categorización de defectos en un sistema Camtek va más allá de las simples métricas de aprobación/rechazo. El software propietario se integra directamente con los sistemas de gestión de rendimiento a nivel de semiconductores. Clasifica los defectos basándose en reglas morfológicas complejas y datos históricos de rendimiento. Al inspeccionar miles de microprotuberancias en un solo sustrato, el sistema agrega los datos de metrología para identificar desviaciones sistémicas del proceso. Por ejemplo, puede detectar un ligero cambio en la concentración del baño de revestimiento mucho antes de que se produzcan defectos duros. Este manejo proactivo de datos permite a los ingenieros de procesos ajustar dinámicamente los equipos upstream, manteniendo altas tasas de rendimiento en productos de embalaje avanzados extremadamente costosos.
Ambos sistemas pueden detectar defectos SMT comunes, pero sus puntos fuertes difieren. Mirtec utiliza la tecnología Quad Moiré para la detección rápida de cables levantados y tombstones en PCB estándar, mientras que Camtek se centra en la medición detallada de características de soldadura a microescala y sustratos avanzados complejos.
Los componentes altos pueden crear sombras que ocultan los componentes pequeños cercanos durante la inspección 3D. Mirtec utiliza múltiples proyectores y cámaras laterales para inspeccionar estas áreas ocultas, mientras que Camtek utiliza ópticas especializadas y apilamiento focal del eje Z. Ambos enfoques ayudan a reducir los puntos ciegos en tableros de alta densidad.
La IA ayuda a reducir la programación manual y mejorar la clasificación de defectos. Mirtec se centra en la configuración rápida de IA para componentes y líneas de producción estándar SMT, mientras que Camtek utiliza IA para análisis de defectos más complejos en sustratos semiconductores. Esto admite diferentes necesidades de inspección y entornos de producción.
Ambos sistemas proporcionan herramientas centralizadas para gestionar programas de inspección y bibliotecas de componentes en múltiples máquinas. Mirtec se centra en el intercambio rápido de bibliotecas entre líneas SMT, mientras que Camtek proporciona control de versiones detallado, registros de auditoría y permisos de usuario para entornos de producción que requieren una trazabilidad estricta.
Característica técnica | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Aplicación primaria | Alta velocidad SMT, estándar a complejo PCBA | Embalaje avanzado, sustratos IC, HDI |
Núcleo óptico | CoaXPress de 15MP/25MP + muaré cuádruple | Sensores confocales/interferométricos submicrónicos |
Mitigación de sombras | 8 cámaras de proyección + 4 laterales | Motores ópticos avanzados y apilamiento focal |
Enfoque de IA | Variación de juntas de soldadura, OCR, NPI rápido | Clasificación de defectos morfológicos, análisis de rendimiento. |
Integración de datos | Cumplimiento estándar MES, IPC-CFX | Sistemas de gestión del rendimiento de semiconductores. |
Los sistemas de circuito cerrado conectan AOI con SPI, Pick-and-Place y otros equipos de producción. Cuando AOI detecta errores de ubicación repetidos, el sistema puede enviar datos de corrección en sentido ascendente. Mirtec se centra en la comunicación M2M dentro de líneas SMT, mientras que Camtek conecta los datos de inspección con sistemas de gestión de rendimiento más amplios para embalajes avanzados.
Los sistemas 3D AOI generan grandes cantidades de imágenes y datos de medición que pueden aumentar la carga de la red. Mirtec utiliza computación de punta para procesar datos localmente y enviar resultados de inspección clave al MES, mientras que Camtek usa compresión de datos para administrar registros detallados de inspección de semiconductores. Ambos enfoques ayudan a reducir la presión de la red y al mismo tiempo mantienen datos de producción importantes.
Tanto Mirtec como Camtek envían datos de inspección a los sistemas de fábrica para análisis de calidad y trazabilidad. Mirtec proporciona paneles visuales para tipos de defectos, llamadas falsas y rendimiento de la máquina, mientras que Camtek se centra más en SPC detallado y tendencias de metrología a largo plazo. Estas herramientas ayudan a los ingenieros a identificar cambios en los procesos y mejorar la calidad de la producción.
Programe una demostración comparativa utilizando su PCBA más complejo, incluida una placa con defectos conocidos, para evaluar el tiempo de programación real y las tasas de captura de defectos.
Audite sus tasas actuales de llamadas falsas y clasifíquelas por tipo de componente para identificar puntos ciegos ópticos específicos en su línea SMT existente.
Evalúe el ancho de banda de la red de su fábrica y los límites de la API MES con su departamento de TI para garantizar que la infraestructura pueda manejar cargas útiles continuas de datos de metrología 3D.
Pruebe el software de programación fuera de línea durante la evaluación del proveedor para medir el tiempo exacto necesario para crear una nueva biblioteca de componentes desde cero.
R: Mirtec utiliza cámaras de arriba hacia abajo de resolución ultra alta combinadas con proyección de franjas Moiré multifrecuencia para una inspección SMT de campo amplio y de alta velocidad. Camtek emplea sensores especializados confocales o basados en interferometría diseñados para metrología submicrónica, centrándose en una precisión extrema para semiconductores y sustratos de embalaje avanzados.
R: Camtek maneja superficies altamente reflectantes mediante el uso de motores ópticos avanzados y técnicas de iluminación especializadas calibradas para reflexión especular. Esto permite a los sensores capturar datos topográficos precisos sobre silicio desnudo, metales pulidos y microprotuberancias sin la pérdida de datos que suele causar el deslumbramiento en los sistemas de proyección estándar.
R: Mirtec generalmente es más adecuado para entornos de bajo volumen y alta mezcla. Su software Intelli-Sys y su programación automática basada en IA permiten flujos de trabajo rápidos de introducción de nuevos productos. La capacidad de ajustar rápidamente algoritmos e implementar bibliotecas de componentes centralizados reduce significativamente el tiempo de configuración durante los frecuentes cambios de línea.
R: Mirtec mitiga los efectos de las sombras empleando una arquitectura multicámara, que normalmente presenta una configuración de 8 proyecciones más 4 cámaras laterales. Cuando un componente alto bloquea la proyección marginal de arriba hacia abajo, las cámaras laterales capturan las áreas sombreadas, asegurando que los componentes adyacentes más pequeños sean completamente inspeccionados.
R: Sí. Para evitar la limitación de la red y los tiempos de espera de API, ambos sistemas utilizan informática de punta para procesar datos de imágenes sin procesar localmente. Comprimen las enormes nubes de puntos 3D en cargas útiles de metadatos livianos, transmitiendo solo métricas esenciales de aprobación/fallo y datos de altura al MES a través de protocolos estándar.
R: La IA reduce las llamadas falsas al reemplazar los umbrales rígidos basados en reglas con modelos de aprendizaje profundo entrenados en vastos conjuntos de datos de uniones aceptables y defectuosas. La IA comprende la variación natural y aceptable en la apariencia de la soldadura, lo que le permite clasificar con precisión anomalías complejas que desencadenan señales falsas en los algoritmos tradicionales.
