Los ensamblajes PCB de alta densidad y la miniaturización extrema de los componentes hasta tamaños métricos 01005 y 0201 dejan cero margen de error en la fábrica. Los estrictos estándares de cumplimiento en los sectores automotriz, aeroespacial y médico han transformado la fabricación sin defectos de una ventaja competitiva a un requisito básico estricto. Los fabricantes luchan constantemente por equilibrar la velocidad de inspección con una precisión absoluta. Mantener el tiempo de respuesta de la línea mantiene las cuotas de producción al día, pero eliminar las tasas de escape y minimizar las llamadas falsas que obstaculizan las estaciones de retrabajo manual es igualmente vital para el rendimiento general.
Evaluar el sistema óptimo de inspección óptica automatizada (AOI) requiere ir mucho más allá de las afirmaciones básicas de la hoja de especificaciones. Los ingenieros de producción deben analizar las realidades técnicas, las limitaciones de la huella física y las capacidades de rendimiento reales. Este análisis analiza las compensaciones de producción entre dos líderes de la industria. Comprender los matices de la implementación de una máquina Koh Young frente a MEK AOI proporciona la claridad necesaria para optimizar sus líneas de tecnología de montaje en superficie (SMT) para 2026 y más allá.
Medición versus inspección: Koh Young se basa en la perfilometría 3D real (interferometría Moiré) para la medición absoluta, lo que la convierte en el estándar de oro para líneas SMT complejas y de alta confiabilidad.
Versatilidad frente a especialización: MEK ofrece sistemas 5D/3D altamente flexibles con iluminación multiángulo excepcional, lo que proporciona una gran ventaja en tableros de tecnología mixta (SMT y THT).
Realidades del rendimiento: si bien MEK a menudo proporciona una adquisición de imágenes sin procesar más rápida, el filtrado de defectos impulsado por IA de Koh Young reduce drásticamente los tiempos de revisión manual secundaria, lo que a menudo resulta en un mayor rendimiento efectivo de la línea.

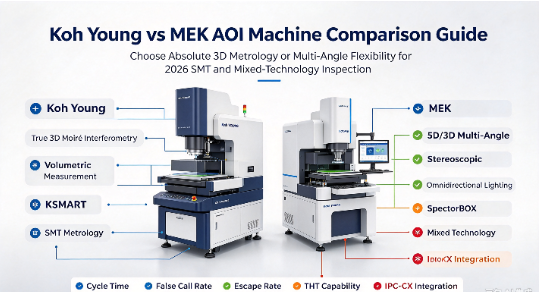

Comparación de modelos emblemáticos: la evaluación a menudo se reduce a la serie Zenith de Koh Young (por ejemplo, Zenith 2, Zenith Alpha) frente a los sistemas modulares ISO-Spector y SpectorBOX de MEK.
Costo-rendimiento: MEK generalmente presenta un CapEx inicial más bajo y una implementación más rápida para entornos de alta combinación/bajo volumen (HMLV), mientras que la mayor inversión inicial de Koh Young se compensa con una protección de rendimiento superior en aplicaciones de alto volumen/baja combinación (HVLM) o de misión crítica.
Tabla de contenido
Los sistemas tradicionales 2D AOI inspeccionan solo los ejes X e Y, por lo que pueden pasar por alto defectos relacionados con la altura y pueden verse afectados por PCB colores o componentes reflectantes. True 3D AOI agrega medición del eje Z para detectar cables levantados, problemas de coplanaridad y defectos en el volumen de soldadura. Proporciona mediciones más precisas para conjuntos PCB complejos y de alta densidad.

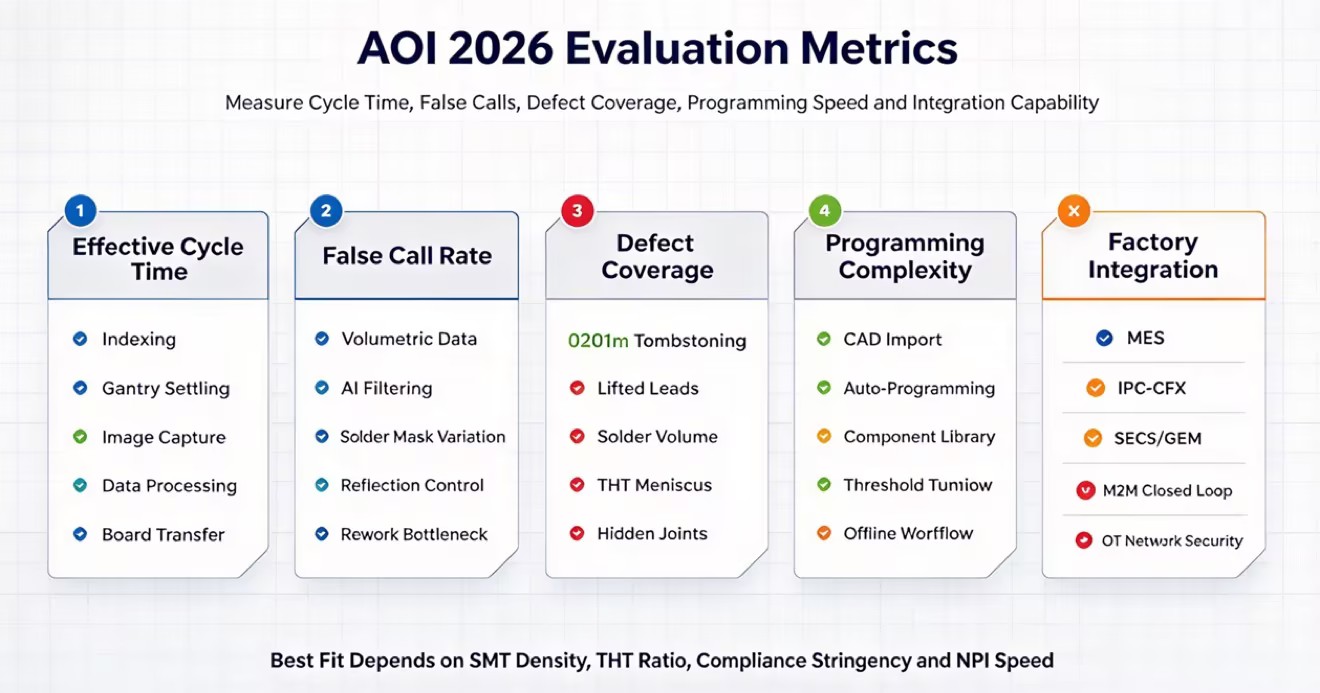

La velocidad AOI depende de algo más que el tiempo de escaneo de la cámara. La carga, sujeción, movimiento del pórtico, captura de imágenes, procesamiento de datos y transferencia de la placa afectan el tiempo total del ciclo. Las llamadas falsas también pueden ralentizar la producción porque los operadores deben revisarlas manualmente. Un buen sistema AOI debe equilibrar una inspección rápida con bajas tasas de llamadas falsas.
Los sistemas AOI modernos utilizan IA para detectar defectos e identificar cambios en los procesos antes de que causen problemas de calidad. Al rastrear los cambios en la posición de los componentes, el volumen de soldadura y la altura del eje Z, la IA puede advertir a los operadores cuando la producción comienza a desviarse. Edge AI puede procesar estos datos rápidamente y ayudar a las fábricas a mejorar el control de calidad sin ralentizar la línea de producción.
Koh Young utiliza tecnología Moiré multidireccional para inspeccionar componentes PCB desde varios ángulos, reduciendo las sombras causadas por componentes altos. Crea datos 3D para medir la altura, el área y el volumen de componentes y uniones soldadas. Esto ayuda a detectar pequeños defectos en PCBs densos y respalda la inspección basada en los estándares IPC.
La serie Koh Young Zenith incluye Zenith 2, Zenith Alpha y Zenith UHS para diferentes necesidades de inspección. Las resoluciones ópticas varían de 15 µm a 10 µm, con la opción de 10 µm diseñada para componentes métricos 0201 pequeños y micro-BGA. Las cámaras de alta resolución y los sistemas de pórtico rígido también ayudan a mantener una inspección 3D estable a altas velocidades.
La integración de software es un diferenciador principal para cualquier máquina Koh Young AOI . El ecosistema de software KSMART proporciona un centro centralizado para la gestión de calidad en toda la fábrica. La herramienta Koh Young Auto Programming (KAP) impulsada por IA reduce drásticamente el tiempo necesario para configurar nuevos perfiles de placa. KAP reconoce automáticamente los componentes a partir de datos CAD y aplica los parámetros de inspección correctos basándose en una extensa base de datos centralizada.
Además, la conectividad de máquina a máquina (M2M) permite que el sistema envíe datos de medición en tiempo real a los sistemas de inspección de pasta de soldadura (SPI) y a las máquinas Pick-and-Place. Esta comunicación de circuito cerrado corrige automáticamente los desplazamientos de ubicación y las desviaciones de volumen de pegado sobre la marcha. Si el AOI detecta un cambio de ubicación constante, envía un comando de compensación directamente al montador, corrigiendo el problema sin intervención humana.
Los sistemas Koh Young prosperan en sectores manufactureros de tolerancia cero. Las capacidades de medición absoluta los convierten en la mejor opción para la electrónica automotriz, donde la falla de los componentes puede provocar problemas de seguridad catastróficos. Los contratistas aeroespaciales y de defensa confían en esta tecnología para cumplir con los estrictos requisitos de documentación reglamentaria.
Los fabricantes de dispositivos médicos utilizan la metrología de alta resolución para garantizar que los implantes y monitores críticos funcionen sin problemas. Además, las instalaciones móviles PCBA de densidad ultra alta se benefician de la capacidad del sistema para inspeccionar componentes microscópicos empaquetados muy juntos sin interferencias de sombras. Cuando se requiere una certeza absoluta, la verdadera metrología 3D proporciona los datos objetivos necesarios.
MEK utiliza imágenes 5D/3D e iluminación multiángulo para una inspección PCB flexible. Su sistema de 9 cámaras combina una cámara superior con ocho cámaras laterales para inspeccionar uniones de soldadura ocultas, componentes altos, cables en J y alas de gaviota. Este diseño ayuda a detectar defectos que las cámaras verticales estándar pueden pasar por alto.
El MEK ISO-Spector M1A combina inspección 3D, IA y procesamiento de imágenes de alta velocidad. SpectorBOX ofrece inspección flexible de arriba hacia abajo o de abajo hacia arriba para líneas de soldadura selectiva y por ola. Su gran espacio libre en el eje Z también admite placas con condensadores grandes, disipadores de calor y otros componentes altos.
MEK puede inspeccionar conjuntos SMT y THT, lo que lo hace adecuado para placas de tecnología mixta. La inspección ascendente ayuda a detectar soldadura insuficiente, puentes, defectos por orificios y otros problemas en pines soldados por ola. Su iluminación flexible también mejora la inspección alrededor de componentes THT grandes.
MEK es ideal para producción de bajo volumen y alta mezcla donde los diseños PCB y los tipos de componentes cambian con frecuencia. Su sistema de inspección flexible puede manejar SMT, THT, placas de cobre pesadas y diferentes tamaños de componentes. Esto lo hace útil para fabricantes por contrato y producción de electrónica industrial.
MEK utiliza cámaras de alta velocidad para capturar imágenes 2D/3D rápidamente, lo que le otorga una ventaja en la velocidad de escaneo sin formato. Koh Young procesa conjuntos de datos 3D más grandes a partir de proyecciones Moiré, pero la nueva tecnología GPU y Edge AI ha mejorado la velocidad de procesamiento. Ambos sistemas pueden admitir una inspección eficiente de conjuntos PCB complejos.
Koh Young es fuerte en la inspección SMT porque su medición 3D puede detectar pequeños defectos como 0201 tombstoning y problemas de volumen de soldadura. MEK funciona bien con THT y componentes altos porque sus cámaras laterales pueden inspeccionar conectores, uniones de soldadura y áreas ocultas de las cámaras de arriba hacia abajo.
Koh Young utiliza mediciones de altura y volumen en 3D para identificar defectos y reducir las llamadas falsas. MEK utiliza algoritmos de IA para separar los defectos reales de las diferencias visuales causadas por PCB colores o componentes reflectantes. Ambos sistemas tienen como objetivo reducir las llamadas falsas y evitar que las placas defectuosas pasen la inspección.
Koh Young utiliza el software KAP para crear programas de inspección a partir de datos CAD y establecer automáticamente los parámetros de inspección. MEK utiliza una biblioteca de componentes personalizable que brinda a los ingenieros más control sobre la iluminación y la configuración de inspección. Ambos sistemas admiten la integración MES a través de los estándares SECS/GEM e IPC-CFX.
Tanto Koh Young como MEK brindan soporte técnico global y servicios de repuestos. Koh Young utiliza centros de soporte regionales y diagnósticos remotos, mientras que MEK trabaja a través de distribuidores regionales y socios de integración. Los compradores deben comparar los tiempos de respuesta de los ingenieros locales, la disponibilidad de repuestos y los acuerdos de nivel de servicio (SLA) antes de comprar.
Dimensión de evaluación | Koh Young | MEK (Marantz) | Impacto operativo |
|---|---|---|---|
Tecnología central | Verdadera interferometría muaré 3D | Estereoscópico multiángulo 5D/3D | Determina la capacidad de medición absoluta frente a la inspección visual. |
SMT Captura de defectos | Excepcional (Microcomponentes) | Fuerte | Crítico para dispositivos móviles y médicos de alta densidad PCBA. |
THT / Componentes altos | Moderado (limitaciones de sombras) | Excepcional (sistema de 9 cámaras) | Dicta el desempeño en tableros industriales y de tecnología mixta. |
Tasa de llamadas falsas | Casi cero (datos volumétricos) | Bajo (filtrado por IA) | Afecta directamente los cuellos de botella del retrabajo manual y el rendimiento efectivo. |
Método de programación | Autoprogramación de IA (KAP) | Basado en biblioteca personalizable | Afecta la velocidad NPI (Introducción de Nuevos Productos) y la capacitación del operador. |
Espacio libre del eje Z | Liquidación estándar SMT | Opciones de alta liquidación | Determina la capacidad de inspeccionar placas con disipadores de calor o relés masivos. |
La decisión conceptual central se reduce a elegir entre un control rígido del proceso y una adaptabilidad ágil. Implementar la tecnología de Koh Young significa apostar por la metrología absoluta. Es una decisión medir cada dimensión física de una placa para garantizar el cumplimiento de los implacables estándares de la industria. Este control rígido es necesario para entornos donde un solo defecto es inaceptable, como la fabricación aeroespacial o médica.
Por el contrario, implementar la tecnología MEK significa priorizar la flexibilidad. Se trata de una decisión de crear un proceso de inspección altamente adaptable capaz de manejar mezclas de productos impredecibles, componentes THT pesados y diversos diseños de placas. Los fabricantes deben alinear su elección de máquinas directamente con su realidad de producción dominante. Una instalación de gran volumen que ejecuta placas de teléfonos inteligentes idénticas necesita una estandarización estricta, mientras que un fabricante por contrato que fabrica cincuenta productos diferentes por semana necesita capacidades de fabricación ágiles.
Ninguna de las máquinas es universalmente superior en todos los entornos de fabricación. La elección óptima depende completamente de la complejidad específica de la placa, la proporción de componentes SMT a THT y el rigor de los requisitos de cumplimiento de la industria. Elija Koh Young si sus instalaciones producen placas SMT de alta densidad de misión crítica donde la medición 3D absoluta y el control de procesos de circuito cerrado son obligatorios para cumplir con los estándares médicos o automotrices. Elija MEK si opera una instalación de fabricación por contrato de gran variedad que maneja diversos tipos de placas, componentes THT pesados y requiere un sistema altamente versátil capaz de realizar cambios rápidos.
Compile un lote de prueba de sus conjuntos PCB más complejos y propensos a defectos para que sirva como estándar de referencia.
Programe demostraciones en vivo con ambos proveedores para ejecutar sus tableros de referencia y registrar el tiempo de programación real requerido.
Mida la tasa de llamadas falsas y la tasa de escape durante la prueba en vivo para calcular el rendimiento efectivo real para su combinación de productos específica.
Audite el espacio de su fábrica y la infraestructura de red para garantizar la compatibilidad con el espacio físico y los requisitos de integración MES de la máquina seleccionada.
R: Koh Young utiliza interferometría Moiré multidireccional para capturar mediciones volumétricas 3D absolutas de cada componente y unión de soldadura. MEK emplea versátiles sistemas de cámaras estereoscópicas multiángulo 5D/3D, que destacan en la inspección de geometrías complejas y juntas ocultas mediante iluminación omnidireccional.
R: MEK generalmente funciona mejor para aplicaciones THT. Sus sistemas ofrecen opciones de inspección ascendente, modularidad para líneas de soldadura por ola y cámaras laterales multiángulo de gran espacio libre que inspeccionan componentes altos y conectores industriales pesados sin interferencias de sombras.
R: Sí. Ambas marcas son totalmente compatibles con los estándares modernos de integración de fábrica, incluidos los protocolos IPC-CFX y SECS/GEM. Facilitan una comunicación perfecta entre máquinas, lo que permite que el AOI envíe datos en tiempo real a los equipos de inspección de soldadura en pasta y de selección y colocación.
R: Sí. Si bien utilizan imágenes estereoscópicas en lugar de metrología Moiré absoluta, sus algoritmos avanzados y cámaras de alta resolución detectan con precisión microdefectos, desintegraciones y puentes en conjuntos de montaje en superficie densamente poblados.
R: Koh Young minimiza las llamadas falsas al confiar en mediciones volumétricas estrictas y objetivas en lugar de una interpretación visual. MEK reduce las llamadas falsas mediante el uso de algoritmos de filtrado avanzados que aprenden a distinguir entre defectos estructurales reales y anomalías visuales inofensivas, como la variación de los colores de la máscara de soldadura.
