Los cuellos de botella de pick-and-place acaban directamente con la rentabilidad del ensamblaje de placas de circuito impreso. Usted lucha constantemente por lograr el equilibrio entre la velocidad de colocación de los productos brutos, la agilidad de los cambios y la calidad insuperable del producto. Seleccionar la plataforma de tecnología de montaje en superficie incorrecta genera tiempos de inactividad masivos, altas tasas de desechos y errores de colocación. Forzar una máquina de alto volumen a un entorno de alta mezcla garantiza retrasos en la configuración. Ejecutar una plataforma ágil para una producción en masa sostenida reduce su producción.

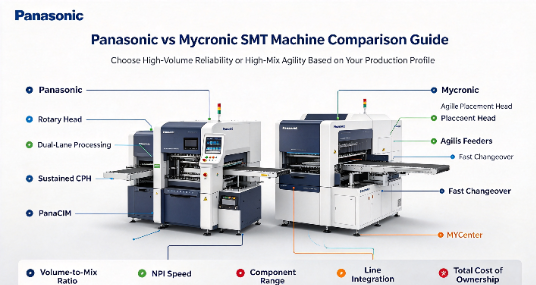

Evaluar una máquina Panasonic frente a una Mycronic SMT significa observar los requisitos de producción reales, la confiabilidad a largo plazo y la compatibilidad de la línea. Panasonic ofrece un rendimiento sostenido y de ultra alta velocidad para tiradas masivas. Mycronic le ofrece cambios rápidos y flexibilidad extrema de componentes para programaciones dinámicas. Analizaremos sus diferencias arquitectónicas, ecosistemas de software y compatibilidad de líneas para que pueda optimizar la eficiencia de la producción en función de datos operativos reales.
Alineación del perfil de producción: Panasonic generalmente sobresale en entornos de alto volumen y bajo volumen (HVLM) que requieren un rendimiento sostenido y de velocidad ultra alta, mientras que Mycronic está diseñado para una agilidad de alto volumen y bajo volumen (HMLV) y cambios rápidos.
Software y ecosistema: el paquete de software de Mycronic prioriza la NPI (introducción de nuevos productos) y la gestión de inventario, mientras que PanaCIM de Panasonic se centra en el control de línea a nivel empresarial y el monitoreo continuo de la producción.
Realidades de la integración: evaluar cualquiera de las máquinas SMT requiere evaluar la compatibilidad con las impresoras de pantalla, hornos de reflujo y MES (sistemas de ejecución de fabricación) existentes para garantizar configuraciones en línea o en isla sin interrupciones.
Respaldo y confiabilidad del proveedor: el éxito a largo plazo depende en gran medida de la red de servicio global del fabricante, las opciones de SLA y la confiabilidad de su hardware bajo estrés operativo continuo.
Tabla de contenido

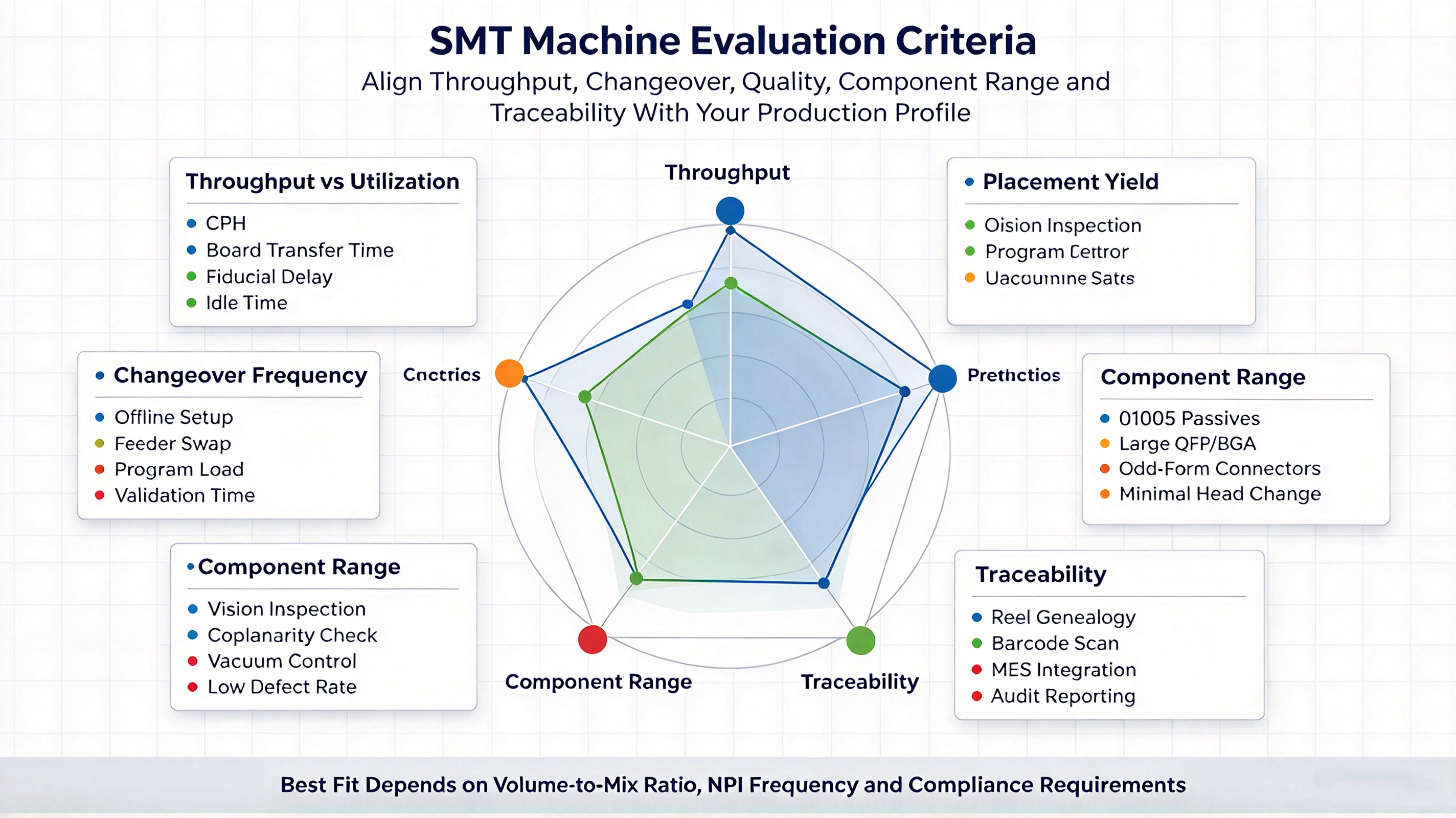

La velocidad de colocación teórica proporciona una base para los componentes por hora (CPH) utilizando el estándar IPC-9850. Sin embargo, el CPH teórico rara vez refleja la producción real de la fábrica. La verdadera eficiencia de la producción depende de las tasas de utilización de la línea. Una máquina con 100.000 CPH no significa nada si permanece inactiva durante horas durante configuraciones complejas. La evaluación de una máquina SMT requiere calcular el rendimiento del mundo real. Debe tener en cuenta los tiempos de transferencia de la placa, los retrasos en el reconocimiento fiduciario y los intervalos de cambio de boquilla. Los entornos de gran volumen exigen una CPH sostenida. Las instalaciones de alta mezcla priorizan mantener una alta utilización a pesar de las frecuentes paradas de producción. Cuando ejecuta una línea continua de tableros para automóviles, desea que el cabezal se mueva constantemente. Cuando ejecuta lotes de prototipos, desea que la máquina vuelva a estar operativa a los pocos minutos de finalizar el trabajo.
La cantidad de cambios diarios de producto dicta la capacidad necesaria del alimentador y la velocidad de configuración del software. En una instalación que ejecuta diez ensamblajes diferentes por turno, el tiempo de cambio se convierte en el principal cuello de botella. El éxito depende de la rapidez con la que los operadores puedan intercambiar bancos de alimentadores, cargar nuevos programas de colocación y verificar los valores de los componentes. Las máquinas diseñadas con capacidades de configuración fuera de línea permiten a los operadores preparar el siguiente trabajo mientras se ejecuta el actual. Esto reduce drásticamente el tiempo de inactividad de la máquina. La arquitectura del alimentador influye directamente en esta métrica. Los comederos voluminosos o complejos ralentizan el proceso de transición. Si sus operadores dedican treinta minutos a empalmar cintas y verificar carretes para cada nuevo trabajo, su tasa de utilización se desploma.
Las altas velocidades de colocación nunca deben comprometer la calidad del producto. Reelaborar un PCB densamente poblado degrada la confiabilidad y desperdicia horas de trabajo. Las plataformas modernas utilizan sistemas de visión avanzados, corrección de errores en tiempo real y comprobaciones de coplanaridad para mantener altos rendimientos de colocación. Los criterios de éxito incluyen la capacidad de la máquina para detectar cables doblados, verificar la orientación de los componentes antes de su colocación y ajustar automáticamente para detectar una ligera deformación de la placa. Las tasas de rechazo deben permanecer cercanas a cero. Esto requiere una estabilidad mecánica robusta y un control de vacío preciso en la punta de la boquilla. Un componente caído o una resistencia 0402 torcida crea una pesadilla en la estación de inspección óptica automatizada (AOI).
La miniaturización continúa superando los límites del hardware de ensamblaje. Una plataforma capaz debe manejar microcomponentes, como los chips métricos 01005 y 0201, con absoluta precisión. Al mismo tiempo, la máquina debe acomodar conectores grandes y de formas irregulares, inductores pesados y condensadores electrolíticos altos. El éxito se define por la capacidad del equipo para gestionar esta amplia gama de componentes sin requerir una intervención manual excesiva. Quiere evitar boquillas personalizadas o cabezales de colocación especializados que interrumpan el flujo de producción estándar. Si su máquina requiere un cambio de cabezal manual para colocar un BGA de 45 mm, perderá un valioso tiempo de producción.
Los sectores regulados, incluidos los dispositivos médicos, el aeroespacial y la fabricación de automóviles, requieren una trazabilidad estricta a nivel de componentes. Los criterios de éxito implican la capacidad del software de la máquina para registrar exactamente qué carrete de componente se utilizó en un número de serie de placa específico. Esto requiere una integración perfecta con lectores de códigos de barras, alimentadores inteligentes y redes MES de fábrica. El sistema debe evitar que un operador cargue el carrete equivocado. Debe documentar todo el proceso de colocación para satisfacer estrictas auditorías de cumplimiento de la industria. Cuando un auditor solicita el historial de colocación de un microcontrolador específico, su software debe generar ese informe al instante.
Panasonic diseña sus plataformas en torno a la tecnología de cabezal giratorio y una modularidad rígida. La filosofía central se centra en la colocación continua e ininterrumpida. Los cabezales giratorios permiten que múltiples boquillas recojan componentes simultáneamente y los coloquen en rápida sucesión. Esto evita el movimiento start-stop inherente a algunos sistemas lineales. Este enfoque mecánico minimiza la vibración a altas velocidades, lo que garantiza una precisión constante durante tiradas de producción masivas. El diseño modular permite a las instalaciones ampliar sus líneas agregando módulos de colocación o dispensación específicos a medida que aumentan las demandas de volumen. Usted construye una línea que coincide exactamente con sus requisitos de rendimiento sin invertir demasiado en flexibilidad innecesaria.
Cuando el objetivo principal es la colocación sostenida de alta velocidad, las arquitecturas de Panasonic sobresalen. La integración del procesamiento de doble carril permite que la máquina llene dos tableros idénticos simultáneamente o procese dos tableros diferentes de forma asincrónica. Esto elimina los cuellos de botella en la transferencia de placas. Los cabezales de colocación giratorios mantienen sus clasificaciones de CPH incluso cuando manipulan una mezcla densa de componentes pasivos estándar. Los sistemas de pórtico rígido y los motores lineales avanzados impulsan los cabezales de colocación con perfiles de aceleración agresivos. Maximiza la producción por metro cuadrado de espacio de fábrica. Si necesita colocar millones de condensadores 0201 por semana, esta arquitectura maneja la carga sin esfuerzo.
Panasonic integra correcciones de ubicación impulsadas por IA para mantener la confiabilidad bajo estrés operativo continuo. Las máquinas monitorean los datos de colocación en tiempo real. Se ajustan automáticamente a cambios microscópicos en la alineación de la placa o variaciones de componentes. La ingeniería mecánica se centra en piezas fundidas robustas y resistentes que resistan la expansión térmica y la vibración. Esta comunicación inteligente se extiende a lo largo de toda la línea de producción. La máquina envía datos a la impresora de pantalla para corregir las compensaciones de la pasta de soldadura antes de que causen defectos de colocación. Obtiene una línea de autocorrección que funciona por turnos a la vez con una mínima intervención del operador.
El sistema de alimentación inteligente maneja componentes a granel para un funcionamiento ininterrumpido. Panasonic utiliza capacidades de operación sin empalmes. Los operadores colocan un nuevo carrete de componentes en un carrete que está a punto de expirar sin detener la máquina. Los carros de alimentación permiten un cambio rápido. Los operadores introducen un banco completamente nuevo de componentes previamente validados. Esta arquitectura admite la fabricación continua. La máquina funciona durante días o semanas con una sola familia de productos. Pasa menos tiempo derribando configuraciones y más tiempo empujando tablas a través del horno de reflujo.
Los ecosistemas de Panasonic prosperan en entornos donde el volumen dicta la rentabilidad. Los fabricantes por contrato y los fabricantes de equipos originales que producen productos electrónicos de consumo, teléfonos inteligentes, módulos de control automotriz y conjuntos de iluminación LED se benefician enormemente de esta arquitectura. Estas instalaciones experimentan cambios poco frecuentes y exigen confiabilidad continua de nivel empresarial. Las máquinas funcionan 24 horas al día, 7 días a la semana. Representan la opción óptima para estrategias de producción de alto volumen y baja combinación. Si su programa de producción luce igual el viernes que el lunes, Panasonic le brinda la estabilidad que necesita.
Mycronic aborda el ensamblaje centrándose en la flexibilidad extrema y la configuración basada en software. La filosofía de ingeniería prioriza la capacidad de manejar cualquier componente, en cualquier placa, en cualquier momento. En lugar de depender de enormes cabezales giratorios, Mycronic utiliza cabezales de colocación muy ágiles combinados con sofisticados bancos de herramientas. Esta arquitectura se integra con su tecnología patentada de impresión por chorro. Las instalaciones aplican soldadura en pasta sobre la marcha sin necesidad de plantillas personalizadas para cada nueva revisión de la placa. Elimina los retrasos en la adquisición de plantillas y comienza a construir prototipos el mismo día que recibe las placas desnudas.
El sistema de alimentación Agilis impulsa la optimización del cambio de Mycronic. Estos alimentadores carecen de piezas móviles complejas. Dependen de la máquina para hacer avanzar la cinta. Los operadores cargan un carrete nuevo en un alimentador en segundos sin herramientas ni empalmes de cinta. El enfoque centrado en el software permite una configuración completa fuera de línea. Los operadores programan la máquina, validan los valores de los componentes y cargan los alimentadores Agilis en cargadores mientras la máquina construye activamente otro producto. Esta arquitectura minimiza el tiempo de inactividad durante la presentación de nuevos productos. Cambia un trabajo terminado por un nuevo prototipo en minutos en lugar de horas.
Mycronic utiliza sistemas avanzados de visión sobre la marcha. Las cámaras montadas directamente en el cabezal de colocación inspeccionan los componentes a medida que viajan desde el alimentador hasta el tablero. Esto elimina la necesidad de desplazarse hasta una cámara fija que mira hacia arriba para piezas estándar. Esta integración del ecosistema se extiende al emparejamiento de la plataforma de colocación con las soluciones 3D SPI y AOI de Mycronic. Las máquinas comparten datos de inspección. Crean un sistema de circuito cerrado que mejora la calidad general de la línea y señala automáticamente posibles tendencias de defectos. Los errores de colocación se detectan antes de que la placa entre en el horno de reflujo.
Las plataformas Mycronic manejan una amplia gama de tipos de componentes sin requerir cabezales de colocación especializados ni una reconfiguración mecánica extensa. Las máquinas pasan sin problemas de colocar pasivos 01005 a QFP, BGA y conectores de forma impar de gran tamaño. Los bancos de herramientas inteligentes cambian automáticamente las boquillas en segundos según el programa de software. Esta versatilidad garantiza que tableros altamente complejos con diversas listas de materiales se ensamblen en una sola pasada. No es necesario encaminar los tableros a una estación secundaria de colocación manual para piezas de formas irregulares.
Las plataformas Mycronic se adaptan a instalaciones que requieren la máxima agilidad sobre el CPH sin procesar. Los fabricantes subcontratados especializados en el sector aeroespacial, de defensa, creación de prototipos médicos y controles industriales especializados encajan perfectamente en este perfil. Estos entornos manejan múltiples cambios diarios, construyen placas complejas en lotes pequeños y enfrentan constantes revisiones de diseño. La capacidad de realizar la transición de un producto complejo a uno completamente diferente en minutos hace que esta arquitectura sea indispensable para operaciones de bajo volumen y gran variedad. Si su programa de producción cambia tres veces al día, Mycronic mantiene sus husillos en funcionamiento.
Panasonic utiliza marcos rígidos y cabezales giratorios para mantener una alta velocidad y precisión de colocación, lo que lo hace adecuado para grandes volúmenes de componentes estándar. Mycronic tiene una velocidad bruta más baja pero mantiene una precisión estable en una gama más amplia de componentes complejos. Ambos utilizan sistemas de visión avanzados para inspeccionar componentes y reducir defectos de colocación.
Panasonic utiliza carros alimentadores que se pueden preparar fuera de línea, lo que funciona bien para producciones repetidas de gran volumen. Mycronic utiliza alimentadores Agilis y una configuración basada en software para admitir cambios de producto más rápidos. Puede importar datos CAD y BOM, simplificar la carga del alimentador y acelerar la producción del primer artículo, haciéndolo más flexible para trabajos frecuentes de NPI y prototipos.
Panasonic PanaCIM se centra en el control de producción, la gestión de materiales, la integración MES y el mantenimiento predictivo en toda la fábrica. Mycronic MYCenter se centra más en la configuración rápida, el inventario de componentes y la gestión de NPI. PanaCIM está diseñado para el control de producción a gran escala, mientras que MYCenter admite una producción flexible y cambios frecuentes.
Panasonic generalmente proporciona un CPH más alto por metro cuadrado a través del procesamiento de alta velocidad y de doble carril, pero los carros alimentadores y las áreas de instalación fuera de línea requieren espacio adicional. Mycronic puede proporcionar una menor producción por metro cuadrado, mientras que sus alimentadores compactos Agilis requieren menos espacio de almacenamiento. La elección depende de si la fábrica prioriza el máximo rendimiento o una configuración flexible.
Panasonic cuenta con una gran red de servicio global que respalda repuestos, servicio a largo plazo y entornos de producción continua. Mycronic proporciona soporte técnico especializado y diagnóstico remoto estrechamente vinculado a su ecosistema de software. Ambos admiten el funcionamiento de la máquina a largo plazo, pero sus modelos de servicio están diseñados para diferentes necesidades de producción.
Característica / Atributo | Arquitectura Panasonic | Arquitectura micrónica |
|---|---|---|
Fuerza primaria | Rendimiento sostenido de velocidad ultraalta | Extrema agilidad y flexibilidad de cambio |
Sistema de alimentación | Operación inteligente sin empalmes basada en carro | Alimentadores individuales Agilis, carga sin herramientas |
Velocidad NPI | Moderado; requiere preparación del carrito | Excepcionalmente rápido; configuración basada en software |
Gama de componentes | Excelente; utiliza cabezales modulares de precisión | Vasto; maneja formas impares sin cambios de cabeza |
Enfoque del software | PanaCIM: control de línea empresarial y MES | MYCenter: configuración rápida y seguimiento de inventario |
Entorno ideal | Alto volumen, baja mezcla (HVLM) | Alta mezcla, bajo volumen (HMLV) |
La introducción de una nueva plataforma introduce una curva de aprendizaje para la programación y el funcionamiento. Los sistemas de Panasonic requieren que los operadores comprendan la gestión compleja de carros, las técnicas de recarga sin empalmes y la navegación del software empresarial. Los sistemas Mycronic requieren que los operadores se adapten a interfaces con mucho software y a mecánicas de alimentación únicas. El riesgo de error del operador aumenta durante el período de transición. Esto se puede mitigar aprovechando ampliamente los programas de capacitación de los proveedores antes de la instalación. Utilice las funciones intuitivas de la interfaz de usuario de ambas plataformas y cree procedimientos operativos internos estandarizados. Esto garantiza que los operadores administren con confianza las configuraciones y solucionen fallas menores sin llamar a ingeniería.
La integración de una plataforma moderna en una línea con equipos antiguos y no comunicativos plantea riesgos importantes. Una máquina nueva no puede optimizar la producción si la impresora de pantalla heredada o el horno de reflujo crean un cuello de botella. Los equipos más antiguos carecen de los protocolos de comunicación necesarios para la retroalimentación de circuito cerrado. Esto se puede mitigar implementando soluciones de middleware o asegurándose de que todos los equipos cumplan con los protocolos SMEMA estandarizados o los protocolos más nuevos IPC-HERMES-9852. Actualice los equipos de inspección heredados para que coincidan con el rendimiento y las capacidades de comunicación de la nueva máquina de colocación. Necesita que toda la línea hable para lograr una verdadera eficiencia.
Comprometerse con cualquiera de las marcas significa comprometerse con su ecosistema de alimentación patentado. Los alimentadores representan una enorme inversión operativa. Si una instalación elige una plataforma pero no adquiere suficientes alimentadores para soportar la instalación fuera de línea, la eficiencia de la máquina cae drásticamente. El riesgo es quedar encerrado en un sistema que no puede adaptarse a las necesidades de producción futuras. Esto se mitiga mediante un modelado preciso basado en el inventario de componentes actual y proyectado. Implementar estrategias de compras por fases. Adquiera la máquina base con suficientes alimentadores para las necesidades inmediatas y, al mismo tiempo, haga un presupuesto para bancos de alimentadores adicionales a medida que crece la complejidad del producto.
Ninguna máquina es objetivamente superior en el vacío. La eficiencia y la calidad del producto dependen completamente de la relación volumen-mezcla de su instalación y de la idoneidad de la línea de producción específica. Panasonic domina entornos donde la velocidad bruta y el funcionamiento continuo impulsan la rentabilidad. Mycronic lidera entornos donde la capacidad de cambiar rápidamente entre construcciones complejas y de bajo volumen es su principal ventaja competitiva. Alinear las fortalezas arquitectónicas de la máquina con las realidades operativas diarias reales de su fábrica evita costosos cuellos de botella.
Realice los siguientes pasos para finalizar la evaluación de su equipo:
Realice un riguroso estudio de tiempos sobre los cuellos de botella de cambio actuales de sus instalaciones para cuantificar las horas de producción perdidas.
Audite su inventario de alimentador existente y su combinación de componentes para determinar qué arquitectura de alimentador respalda mejor sus operaciones diarias.
Solicite una demostración de tiempo de producción de volumen de ambos fabricantes utilizando el ensamblaje PCB más complejo y desafiante de sus instalaciones.
Evalúe las capacidades de integración de su MES existente y su equipo de inspección con los paquetes de software PanaCIM y MYCenter.
R: Las máquinas Panasonic están diseñadas para producción de alto volumen y baja mezcla, y utilizan cabezales giratorios para una colocación sostenida a velocidad ultraalta. Las máquinas Mycronic se centran en entornos de alta mezcla y bajo volumen, priorizando cambios rápidos, agilidad impulsada por software y manejo flexible de componentes para transiciones frecuentes de productos.
R: Mycronic generalmente sobresale en NPI. Su conjunto MYCenter centrado en software, combinado con el sistema de alimentación Agilis sin herramientas, permite a los operadores programar nuevas placas y cargar componentes significativamente más rápido que los sistemas tradicionales basados en carros. Esto minimiza el tiempo de inactividad durante la construcción de prototipos.
R: Ambas marcas utilizan cámaras y software avanzados para minimizar los defectos. Panasonic confía en una sólida estabilidad mecánica y correcciones de ubicación impulsadas por IA para ejecuciones continuas. Mycronic utiliza sistemas de visión sobre la marcha montados en la cabeza para inspeccionar componentes continuamente, adaptándose instantáneamente a diversos tipos de componentes sin disminuir la velocidad.
R: Sí, utilizando los protocolos estandarizados SMEMA o IPC-HERMES-9852, pueden pasarse placas físicamente entre sí. Sin embargo, mezclar marcas complica la integración del software, requiere que los operadores aprendan dos interfaces distintas y obliga a la instalación a mantener dos inventarios de alimentadores propietarios completamente diferentes.
R: Panasonic utiliza sistemas inteligentes basados en carros diseñados para carga a granel y operación continua sin empalmes, ideales para tiradas largas. Mycronic utiliza el sistema Agilis, que presenta alimentadores individuales sin herramientas que se colocan instantáneamente, optimizando la velocidad para configuraciones frecuentes fuera de línea.
R: Ambos requieren un estricto cumplimiento de las rutinas de calibración diarias, semanales y anuales, incluida la limpieza de las boquillas, las comprobaciones de vacío y la lubricación de los ejes. La confiabilidad a largo plazo depende en gran medida de seguir estos cronogramas y utilizar las redes de servicio globales del fabricante para un mantenimiento profundo periódico.
