Español  |
I.C.T-5134
I.C.T
| Cantidad: | |
|---|---|
| SMT Impresora de pasta de soldadura completa
Esta impresora en línea totalmente automática de soldadura en pasta establece un nuevo estándar en la impresión SMT para LED y fabricantes de productos electrónicos. Maneja PCBs desde 50x50 mm hasta 510x340 mm con marcos de plantilla de hasta 737x737 mm. La impresora de pasta de soldadura utiliza un ciclo de 7 segundos para imprimir pasta de soldadura con precisión, dentro de 0,025 mm. Funciones como la calibración automática PCB y la presión ajustable de la escobilla de goma hacen que su uso sea sencillo. Las opciones de limpieza incluyen modos seco, húmedo y aspirado para que todo funcione sin problemas. Los puntos de inspección 2D estándar emiten problemas de inmediato. Diseñada para LED televisores, luces y piezas de vehículos, esta impresora de pasta de soldadura SMT admite los estándares SMEMA para una fácil integración de línea. El diseño de I.C.T se centra en la velocidad y la precisión de repetición de ±0,01 mm. También se adapta a la impresión con pegamento, lo que ayuda a aumentar la eficiencia de la fábrica. Con motores Panasonic y sensores japoneses, funciona de manera estable durante turnos largos. Elija esta impresora de pasta de soldadura totalmente automática para LED para reducir el desperdicio y mejorar la calidad en su taller.
| Característica
El sistema de impresión del I.C.T-5134 utiliza un diseño de puente en arco con dos motores paso a paso de alta precisión para movimientos suaves de la escobilla de goma. Los rieles deslizantes dobles mantienen estable la escobilla de goma antes y después de cada impresión. El levantamiento con husillo de bolas permite un control preciso de la altura, mientras que las básculas neumáticas agilizan el cambio de plantilla. Esta configuración garantiza una distribución uniforme de la pasta de soldadura en cada placa. Para la producción LED, maneja pastas espesas sin manchas. Los motores independientes le permiten ajustar la velocidad de 10 a 200 mm/s y la presión hasta 15 kg. Ángulos como 45° o 60° se adaptan a diferentes necesidades de plantillas. La retroalimentación en tiempo real equilibra la presión automáticamente, para que las impresiones se mantengan consistentes. Este sistema reduce el tiempo de preparación y aumenta el rendimiento en líneas SMT ocupadas. I.C.T lo prueba para obtener la máxima repetibilidad, lo que lo convierte en una elección confiable para ejecuciones de gran volumen.
El sistema de transporte de esta impresora de soldadura en pasta se mueve a una velocidad de hasta 1500 mm/s con control de parada exacto. Admite flujo de izquierda a derecha o de derecha a izquierda, y puede elegir abrazaderas laterales o soportes de vacío. La cinta transportadora evita atascos con sensores anticolisión de serie. Esto mantiene su línea fluyendo sin tiempo de inactividad. Para varios tableros LED, maneja espesores de 0,4 a 6 mm, con opciones de hasta 15 mm. Las direcciones de entrada y salida son flexibles y se adaptan a cualquier diseño de fábrica. Los motores garantizan una velocidad precisa, por lo que las placas se alinean perfectamente para imprimir. I.C.T agrega características de seguridad para proteger las piezas durante recorridos a alta velocidad. Esta configuración combina bien con otros equipos SMT, lo que hace que todo el proceso sea más rápido y seguro.
El sistema de visión combina las vistas superior e inferior con ajuste de luz total para todos los tipos de Mark. Funciona en placas estañadas, de cobre o FPC, con inspección 2D estándar para comprobaciones de pasta. La inspección de plantilla opcional agrega un control de calidad adicional. La limpieza se separa del CCD sin interferencias, utilizando los modos húmedo, seco o vacío. Un escape especial aspira el polvo con fuerza y el spray limpia uniformemente de arriba a abajo. El software rastrea el uso de alcohol y papel para ahorrar suministros. Esto mantiene la impresora de soldadura en pasta limpia y lista, cortando los desechos en líneas LED. El diseño de I.C.T garantiza vistas claras incluso en tiendas con poca luz, lo que ayuda a detectar defectos a tiempo.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea

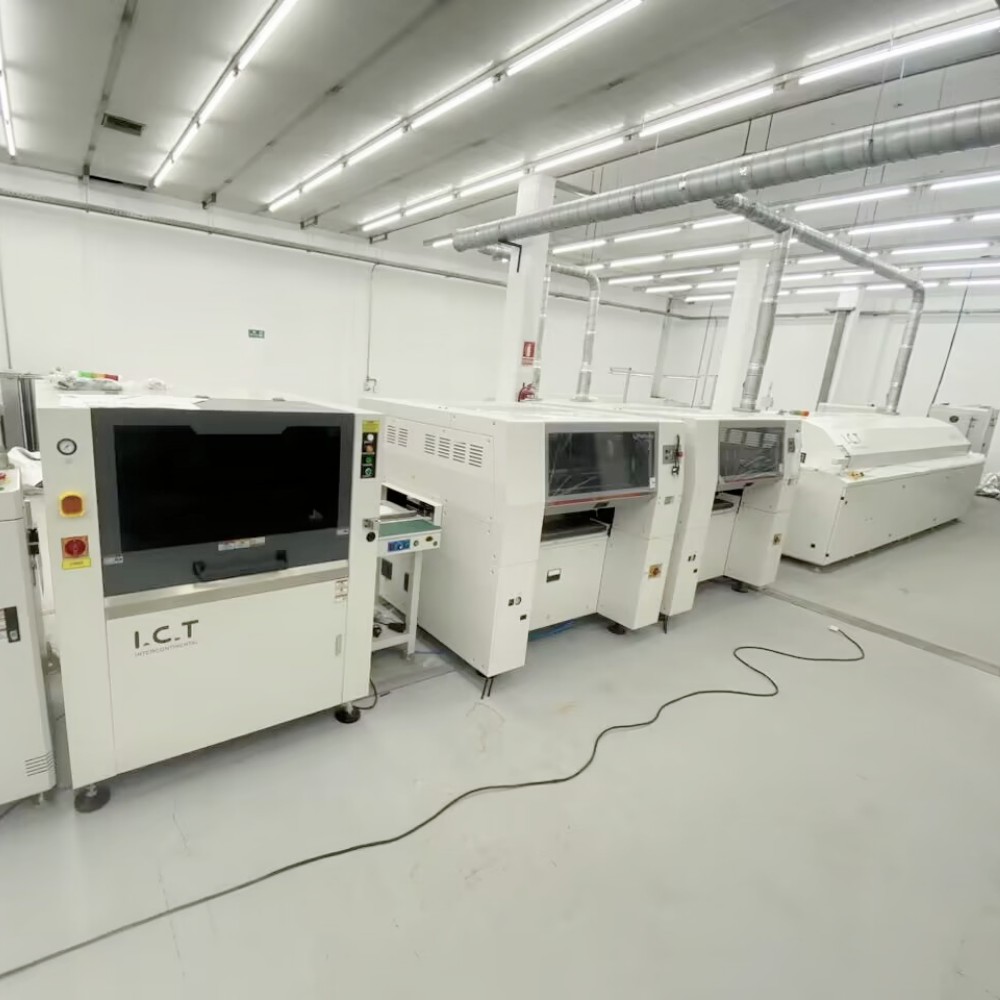

Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Vídeo sobre el éxito del cliente
En junio de 2024, los ingenieros de I.C.T viajaron a Tayikistán para ayudar a un cliente de LED con sus nuevas líneas. El cliente compró dos líneas SMT, una línea DIP, una línea de recubrimiento, una línea de dispensación y una línea de ensamblaje de bombillas LED. El vídeo muestra al equipo descargando el equipo de forma segura y luego ensamblando las máquinas paso a paso. Capacitaron al personal sobre configuración, operación y ajustes para un funcionamiento sin problemas. Pronto, las líneas produjeron LED bombillas, tiras y paneles de alta calidad. Los clips finales muestran al cliente elogiando la rápida instalación y las ganancias de salida. Este servicio convirtió su fábrica en un centro LED completo, lo que demuestra que la ayuda práctica de I.C.T genera resultados reales en el extranjero.
| Soporte de servicio y capacitación
I.C.T ofrece un servicio completo desde la instalación hasta las ejecuciones diarias, con ingenieros que viajan a Tayikistán para realizar reparaciones in situ. Capacitamos a su equipo en software, seguridad y ajustes para maximizar el rendimiento. La ayuda remota por video o chat resuelve problemas rápidamente, 24 horas al día, 7 días a la semana. Las piezas se envían rápidamente desde almacenes globales y planificamos controles anuales para mantener el equipo en óptimas condiciones. Para los usuarios de Solder Paste Printer, cubrimos la integración de líneas y opciones personalizadas como el pegamento automático. Nuestro objetivo: cero tiempo de inactividad para que usted se concentre en fabricar. Con más de 20 ingenieros y 8 sucursales, nos adaptamos a su lugar en todo el mundo. Únase a más de 1600 clientes que confían en nuestro soporte simple y abierto para el crecimiento.
| Testimonios de clientes
A los clientes les encanta la impresora de pasta de soldadura de I.C.T por su velocidad y sus fáciles soluciones. 'Los ingenieros de Tayikistán configuraron nuestras líneas LED en días: ¡los mejores profesionales!', dice un fabricante de LED. Otro señala: 'El embalaje fue súper seguro; el equipo llegó perfecto, sin daños'. En respuesta, 'El problema surgió por la noche; su equipo lo solucionó por la mañana, ¡ahorró nuestro turno!'. Elogian las impresiones estables: 'La precisión de 0,01 mm significa menos retrabajo, más ventas'. Las piezas rápidas y los consejos mantienen las líneas funcionando. Estas historias muestran por qué las fábricas nos eligen por un servicio amigable y confiable que hace crecer su negocio.
| Certificaciones y estándares
I.C.T cuenta con CE para seguridad, RoHS para materiales ecológicos e ISO9001 para control de calidad. También tenemos patentes sobre tecnologías clave como el equilibrio de presión automático. Esto garantiza que nuestra impresora de soldadura en pasta cumpla con las normas globales para electrónica. Las pruebas estrictas cubren todas las piezas, desde los motores hasta el software. Esto genera confianza en sus productos. Clientes en 72 países confían en nuestros equipos certificados para obtener resultados limpios y seguros. Actualizamos los estándares anualmente para mantenernos a la vanguardia.
| Acerca de I.C.T empresa y fábrica
I.C.T, fundada en 2012, lidera las soluciones SMT con 89 empleados, incluidos 20 ingenieros, en un espacio de 12.000 m². Realizamos investigación y desarrollo, producimos y probamos internamente en la fábrica de Dongguan, y atendemos a más de 1600 clientes en 72 países. El crecimiento se produjo rápidamente con un fondo de 30 millones de dólares y 8 sucursales. Los controles estrictos, como los informes CeTaQ, garantizan la máxima calidad según los sistemas ISO. Desde planes de demanda hasta ajustes de línea, cubrimos el ensamblaje PCBA, DIP y LED. Nuestro equipo abierto comparte logros a nivel mundial, construyendo desde 0 hasta fábricas completas. Elíjanos como socios probados y sin preocupaciones en electrónica.
