| SMT Descripción general de la impresora automática de soldadura en pasta
Impresora SMT sténcil automática eficiente para líneas SMT modernas
La impresora automática de pasta de soldadura SMT de I.C.T ofrece automatización avanzada para una aplicación precisa de pasta de soldadura en procesos SMT. Esta impresora PCB sténcil de alta precisión presenta un ciclo de impresión de 7 segundos, una repetibilidad de posicionamiento de ±0,01 mm y una precisión de ±0,025 mm. Incluye calibración automática PCB, ajuste de presión de la escobilla de goma, impresión y limpieza de plantillas para minimizar errores y costos. Utilizando componentes de primera calidad como servomotores Panasonic y guías Rexroth, admite impresión con pegamento e Industria 4.0/MES para el intercambio de datos. Adecuada para electrónica, automoción, LED y más, esta máquina impresora de PCB Smt sténcil se conecta a través de SMEMA para obtener líneas perfectas. El control de calidad y el servicio mundial de I.C.T ayudan a escalar las operaciones, mejorar los rendimientos y reducir el desperdicio en cualquier configuración de Smt Paste Printer.
| Característica
El cabezal de suspensión del puente en arco con dos motores paso a paso controla los limpiacristales de forma independiente para lograr una presión uniforme (0-15 kg) y una velocidad (10-200 mm/seg). La precisión alcanza ±0,025 mm, con ángulos de 45°/55°/60° para soldadura o pegamento. La retroalimentación en tiempo real equilibra la presión para formar formas de pasta ideales, evitando puentes o faltantes. La separación programable levanta suavemente la escobilla de goma, la plantilla y PCB. Este núcleo de la impresora automática de soldadura en pasta SMT maneja piezas de paso fino, corta los residuos de pasta y garantiza resultados consistentes en aplicaciones de impresora automática SMT sténcil de alta demanda.
Las cintas transportadoras se mueven hasta 1500 mm/s con precisión del motor para evitar atascos. Abrazaderas laterales, boquillas de vacío y tableros de seguridad con presión Z opcionales para un contacto perfecto con la plantilla. La altura se establece en 900 ± 20 mm, con direcciones flexibles. Los pasadores magnéticos y las mesas ajustables gestionan <1% de deformación. El cambio de producto tarda menos de 5 minutos. Los rodamientos NSK duraderos y las guías IKO reducen el tiempo de inactividad. Este sistema en la impresora Pcb sténcil de alta precisión admite un flujo suave en líneas completas Smt sténcil de la máquina impresora Pcb.
Las opciones incluyen limpieza en seco, húmeda, con aspiradora o manual, con CCD aislado por seguridad. Incluso el spray distribuye alcohol de arriba a abajo, el software limita su uso para ahorrar recursos. El potente motor de escape mantiene un fuerte vacío. La limpieza automática después de las impresiones elimina los agujeros rápidamente. Esta característica mantiene la impresora Smt Paste operativa por más tiempo, evitando defectos y admitiendo tiradas extendidas en cualquier entorno de impresora automática SMT sténcil.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea

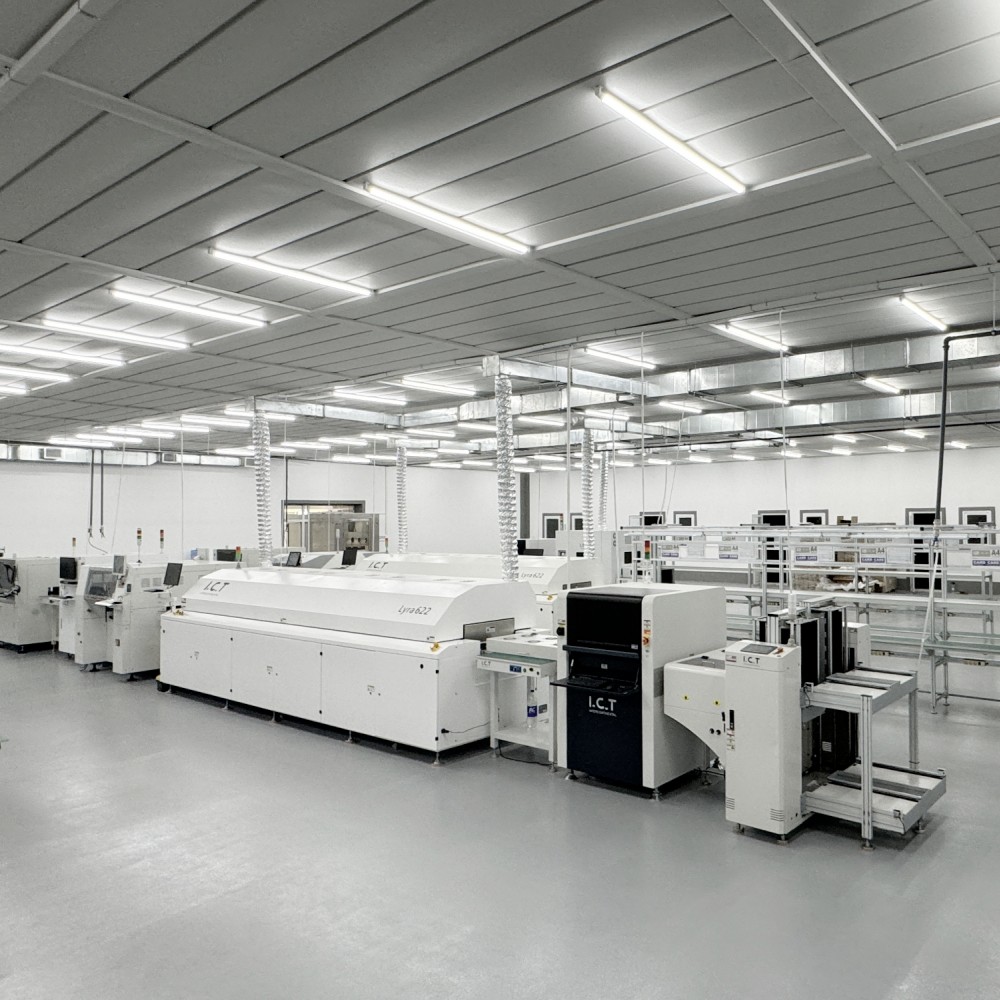

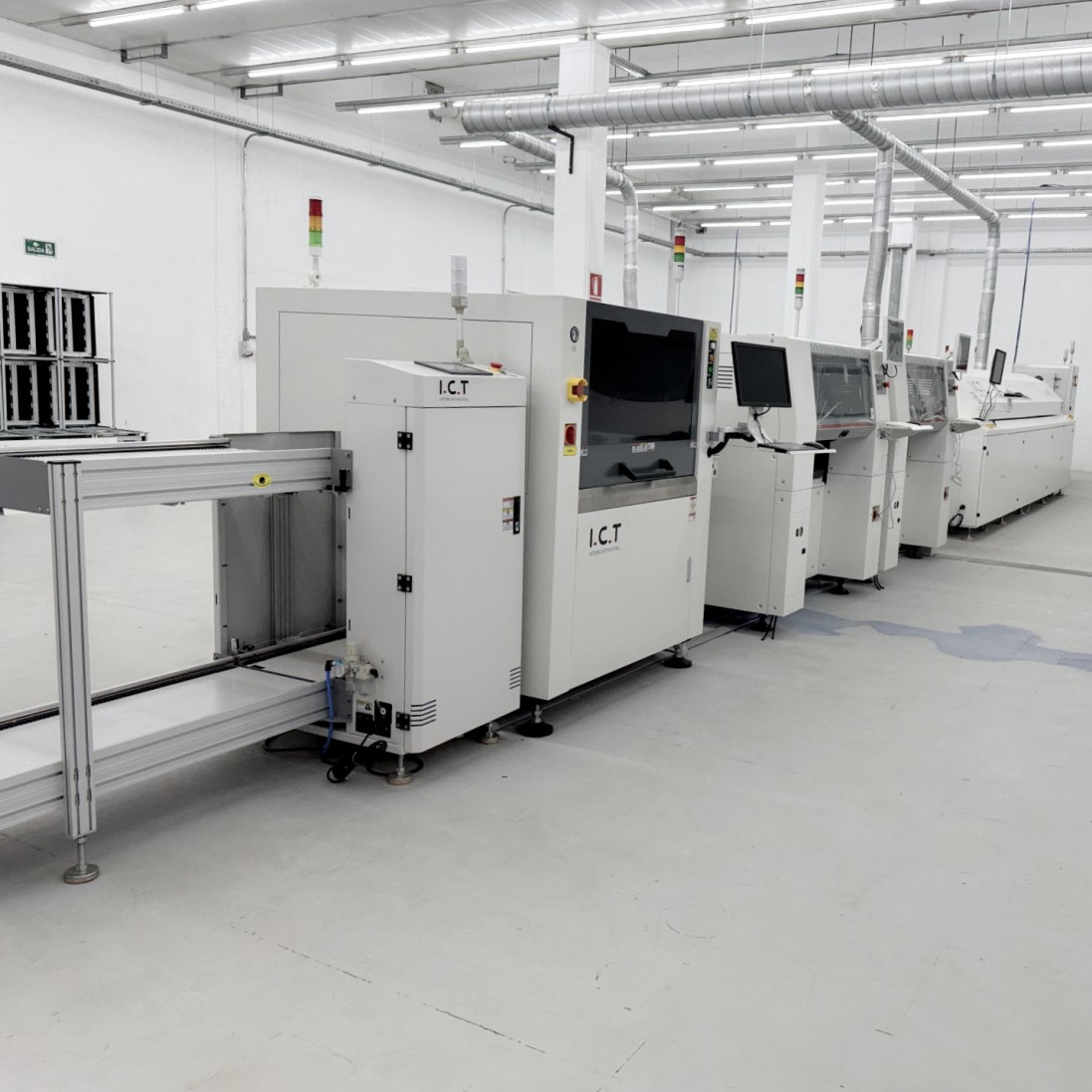

Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Vídeo sobre el éxito del cliente
Los ingenieros de I.C.T viajaron a Norteamérica para implementar dos líneas SMT completas para un fabricante de dispositivos de belleza. El equipo cubrió marcadores láser, SMT impresora automática de pasta de soldadura con SPI, montadores Panasonic, hornos de reflujo Heller, sistemas AOI, transportadores, lavadoras PCBA y unidades de almacenamiento de pasta de soldadura. Manejamos la instalación completa, la alineación, la integración del software y la optimización a pesar de los desafíos. La capacitación práctica fortaleció al personal local y las soluciones rápidas garantizaron un inicio sin problemas. Las líneas alcanzaron un tiempo de actividad del 99 % y superaron las pruebas de aceptación antes de lo previsto. El cliente abastece ahora a los mercados globales con productos de alta calidad. Este caso muestra la fortaleza de I.C.T en proyectos internacionales, brindando soluciones de extremo a extremo para una producción eficiente y escalable.
| Soporte de servicio y capacitación
Programas de capacitación y soporte de servicio completo
I.C.T ofrece asistencia completa para su SMT Impresora automática de soldadura en pasta, desde la evaluación de necesidades y el diseño de la línea hasta la instalación. Nuestros expertos globales gestionan la configuración, la puesta en marcha y la conexión in situ a otras máquinas. La capacitación cubre operación, mantenimiento, diagnóstico de fallas y vinculación MES/Industria 4.0, impartida en persona o en línea. Con ocho sucursales, brindamos ayuda remota las 24 horas, los 7 días de la semana, inventario de piezas y verificaciones periódicas para mantener el máximo rendimiento. Nos centramos en ajustes de procesos, actualizaciones y ahorros de costes. Confíe en I.C.T para un crecimiento sin riesgos, convirtiendo su fábrica en una operación inteligente y de alto rendimiento con esta impresora automática SMT sténcil.
| Comentarios de clientes
Los clientes valoran la experiencia y confiabilidad de I.C.T. 'Los ingenieros resolvieron los problemas de nuestras impresoras rápidamente y capacitaron a nuestro equipo de manera experta', dice una empresa automotriz. Un fabricante de productos de belleza norteamericano señala: 'La impresora PCB sténcil de alta precisión ofrece impresiones impecables con un desperdicio mínimo'. El envío recibe elogios: 'El equipo llegó intacto gracias a un embalaje resistente'. La respuesta es rápida: 'Consultas respondidas en horas, piezas entregadas el mismo día'. Los comentarios destacan a nuestros ingenieros capacitados, máquinas robustas, transporte seguro y soporte dedicado, lo que crea una confianza duradera.
| Certificaciones y estándares
I.C.T mantiene CE para seguridad, RoHS para materiales ecológicos e ISO9001 para sistemas de calidad. Las patentes cubren controles de impresión, tecnología de limpieza y diseños de transporte. Esto garantiza que la impresora automática de soldadura en pasta SMT cumpla con los estándares globales en todos los aspectos.
| Acerca de la empresa I.C.T y nuestra fábrica SMT
Desde 2012, I.C.T ha crecido con 89 empleados, 20 ingenieros y 12.000 m² en Dongguan. Ocho sucursales atienden a más de 1600 clientes en 72 países. Nos encargamos de I+D, producción y pruebas rigurosas, como ejecuciones de 48 horas según ISO9001. Un capital de 30 millones de dólares impulsa nuestra integridad, simplicidad, apertura, coordinación y compartir. El alcance global con servicio local ayuda a crear o mejorar líneas SMT desde cero hasta escala completa. Nuestra rápida expansión proviene de soluciones innovadoras y integrales confiables en todo el mundo.
