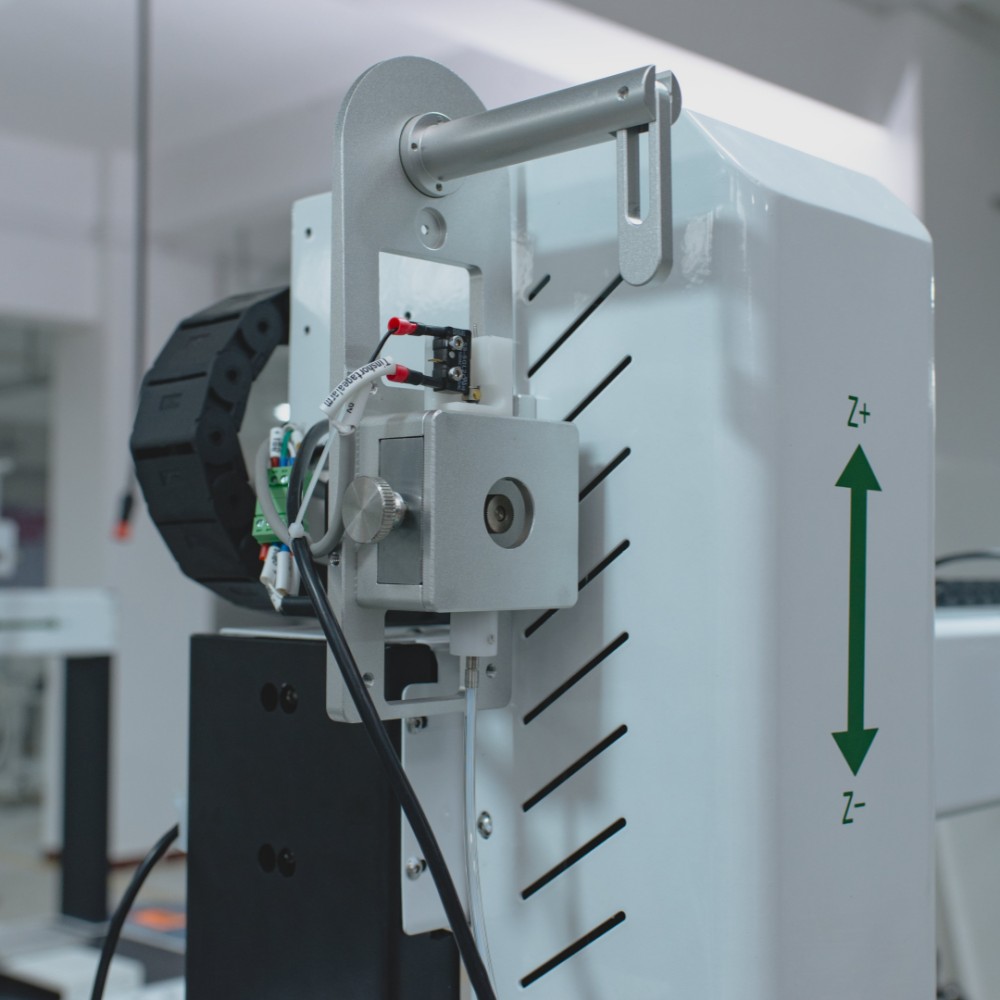

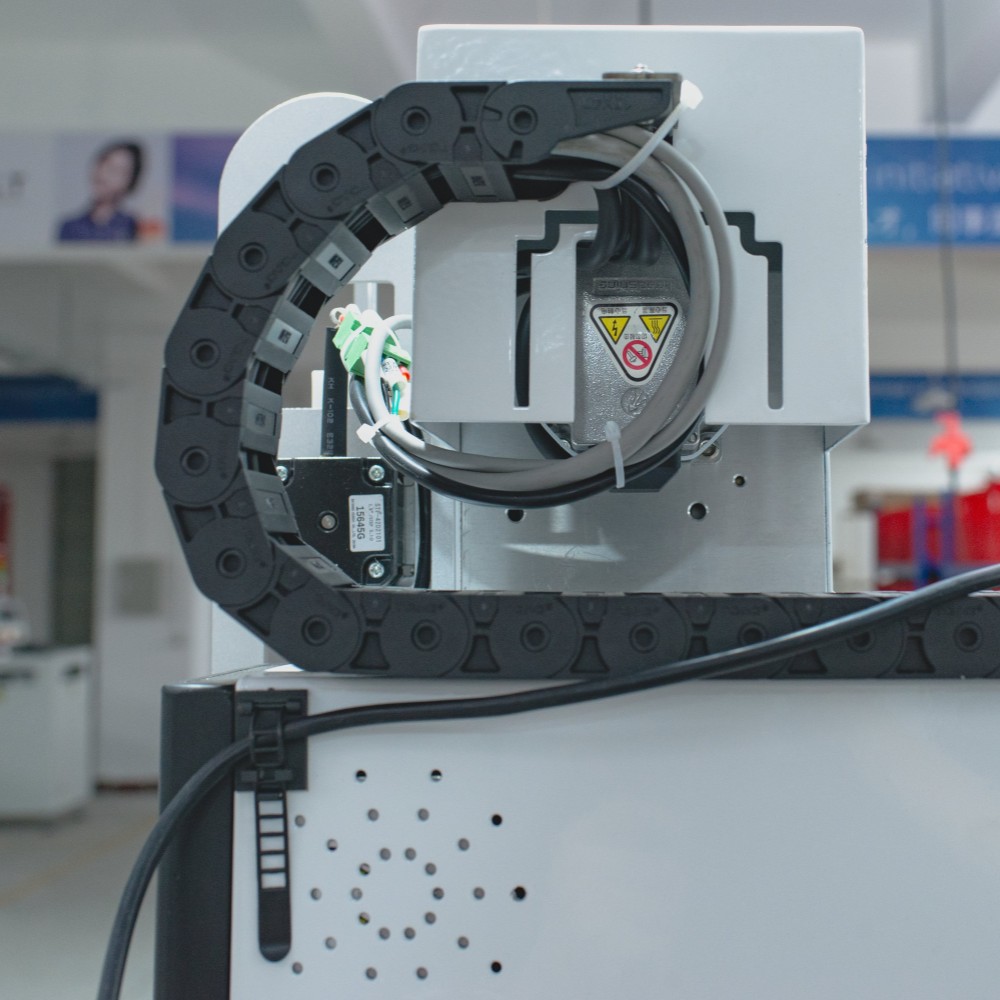

| Descripción general del robot de soldadura automática de escritorio de 5 ejes
El robot de soldadura automática de escritorio de 5 ejes está diseñado para soldar de forma precisa y fiable PCBs y módulos electrónicos pequeños. Su diseño compacto permite el funcionamiento sobre una mesa y al mismo tiempo proporciona control multieje completo, alimentación de alambre automatizada y calentamiento por inducción rápido. Los operadores pueden configurar fácilmente rutas de soldadura, ajustar las velocidades de alimentación e inspeccionar uniones utilizando el sistema de cámara opcional. Este sistema puede funcionar como una unidad independiente o incorporarse a líneas de producción SMT completas, lo que aumenta la productividad y reduce la mano de obra al tiempo que garantiza una soldadura constante de alta calidad.
| Característica del robot de soldadura automático
Programación fácil
Los usuarios pueden programar hasta 200 uniones de soldadura por PCB en menos de 5 minutos. Los tiempos de permanencia ajustables, las velocidades de alimentación del alambre y las rutas de soldadura permiten transiciones rápidas entre diferentes diseños PCB. Se pueden almacenar hasta 10 programas para ejecuciones de producción repetibles.
Soldadura estable y confiable con calor
El calentamiento por inducción de alta frecuencia alcanza la temperatura de funcionamiento en menos de 3 segundos y mantiene una precisión de ±1°C. Los elementos de la bobina plateada garantizan más de 2000 uniones por ciclo sin comprometer la calidad. Cada junta es uniforme incluso para PCBs densos.
De manual a estandarizado
La soldadura manual se convierte en secuencias automatizadas y repetibles. El almacenamiento de coordenadas digitales con precisión de ±0,1 mm reduce los errores en más del 90 %, lo que garantiza la coherencia en múltiples lotes de producción de PCBs y módulos.
Alimentación de soldadura precisa y uniones perfectas
El alambre de soldadura (0,6–1,2 mm) se alimenta a velocidades de entre 1 y 50 mm/s con una precisión de ±0,02 mm. Se minimizan los residuos de fundente y el desbordamiento de soldadura. Cada junta cumple con los criterios de inspección, logrando un alto rendimiento y confiabilidad tanto para los PCBs como para los conjuntos de módulos.
Punta limpia Calidad constante
La limpieza automática de las puntas se realiza cada 5 minutos o después de 50 juntas. La oxidación y los residuos se eliminan con aire y alambre de acero, lo que extiende la vida útil de la punta en un 50 % y mantiene una calidad de soldadura constante durante largos ciclos de producción.
| Especificación del robot de soldadura automática
| Especificación | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Número de plataforma | 1 | 1 | 2 | 2 |
| Número de cabeza | 1 | 2 | 1 | 2 |
| Potencia de calefacción | 150w | 300w | 150w | 300w |
| Máx. PCB Tamaño | 300×300mm | 500×300mm | 250×250mm para cada Plataforma | 250×250mm para cada Plataforma |
| Velocidad máxima de movimiento | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s |
| Limpieza de la punta de soldadura | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) |
| Alambre de soldadura | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm |
| Velocidad de alimentación de soldadura | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Precisión repetida | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rango de temperatura | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C |
| Precisión de temperatura | ±1°C | ±1°C | ±1°C | ±1°C |
| Modo de conducción | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
| Modo de control | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza |
| Presión de aire | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Fuente de alimentación | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ |
| Dimensión | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Peso | Aproximadamente 60 kg | Aproximadamente 70 kg | Aproximadamente 80 kg | Aproximadamente 85 kg |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista completa de máquinas de la línea de producción SMT
La línea de producción SMT abarca PCB cargadores, descargadores, máquinas de impresión, sistemas de recogida y colocación, SPI, AOI, hornos de reflujo, estaciones transportadoras y máquinas despaneladoras. Todo el equipo funciona en sincronización para proporcionar un flujo de trabajo fluido, calidad constante y resultados eficientes. Los ingenieros de I.C.T gestionan la instalación, la calibración y la integración para garantizar que la línea completa funcione como un sistema de producción cohesivo, capaz de manejar PCBs y pequeños módulos electrónicos sin problemas.
| Vídeo sobre el éxito del cliente
En abril de 2026, los ingenieros de I.C.T realizaron la instalación completa y capacitación para una línea completa SMT en Portugal, utilizada para electrónica automotriz, incluidos módulos de control y iluminación de automóviles. Los clientes destacaron la configuración fluida, el flujo de trabajo eficiente y la guía operativa clara. El robot de soldadura automático de escritorio de 5 ejes proporcionó soldadura precisa y repetible para PCBs y conexiones de cables. Los comentarios enfatizaron la confiabilidad del equipo y el soporte experto, lo que permitió a los clientes alcanzar rápidamente una producción de alta calidad.
| Capacitación y soporte profesional
I.C.T proporciona soporte de extremo a extremo para líneas SMT completas. Los ingenieros supervisan la instalación, realizan calibración y alinean procesos. Los clientes reciben capacitación práctica que cubre programación, mantenimiento y resolución de problemas. Los servicios de soporte remoto y respuesta rápida garantizan que los problemas operativos se resuelvan rápidamente, lo que permite a los clientes operar la línea de forma independiente mientras mantienen una soldadura continua de alta calidad para PCBs y módulos pequeños.
| Elogios del cliente
Los clientes elogian constantemente la línea integrada SMT por su confiabilidad y eficiencia. Los ingenieros brindan instrucciones claras durante la configuración y la capacitación. El embalaje y el transporte son seguros y el rápido soporte técnico soluciona cualquier problema operativo con prontitud. La línea completa, incluidos los robots de soldadura de escritorio de 5 ejes, mantiene un flujo de trabajo fluido y una producción consistente, lo que genera confianza y satisfacción de los clientes de todo el mundo.
| Nuestra Certificación
Todos los equipos de las líneas I.C.T SMT, incluidos los robots de soldadura de escritorio de 5 ejes, cumplen con los estándares CE, RoHS e ISO9001. Las patentes cubren innovaciones críticas en todos los ámbitos. Las certificaciones garantizan que los clientes reciban soluciones seguras, confiables y compatibles para ensamblajes de módulos y producción PCB, lo que garantiza resultados consistentes de alta calidad en todos los procesos integrados.
