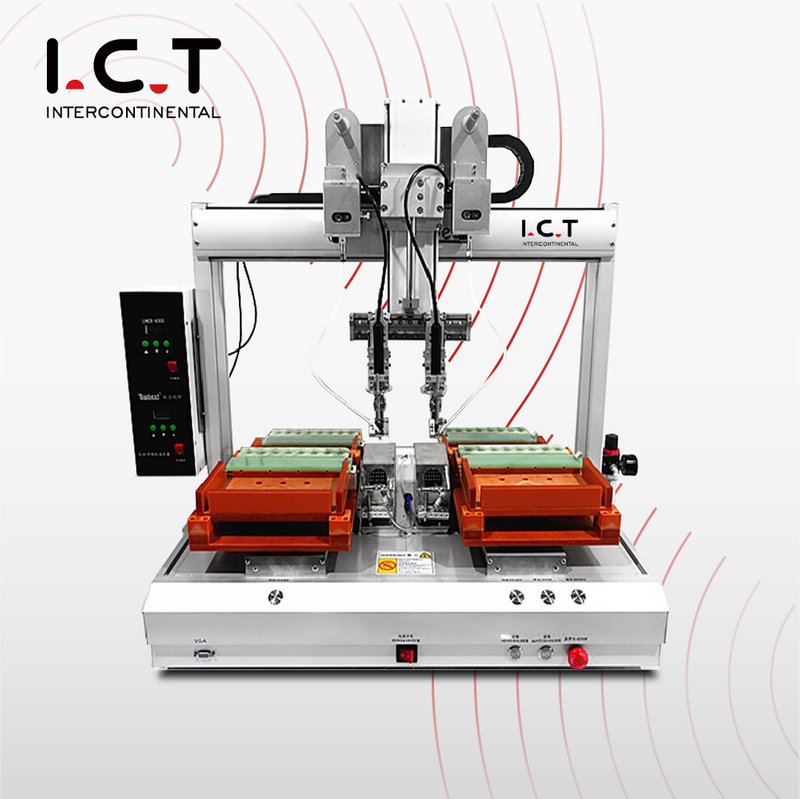

| Descripción general del robot de soldadura de doble cabezal y dos cabezales
El robot de soldadura de doble cabezal de dos cabezales está diseñado para soldar con precisión y alta velocidad PCBs y pequeños kits electrónicos. Los cabezales de soldadura dobles, la alimentación de alambre automatizada y el rápido calentamiento por inducción garantizan uniones uniformes y repetibles. Los operadores pueden programar rutas de soldadura, ajustar la alimentación del alambre y monitorear la calidad con cámaras opcionales. Lo suficientemente compacto para configuraciones de mesa o integración en líneas de producción SMT completas, mejora la eficiencia de la producción, reduce la mano de obra y garantiza una producción consistente en múltiples ensamblajes PCB.
| Característica del robot de soldadura automático
Programación fácil
Se pueden programar hasta 200 puntos de soldadura por placa en menos de 5 minutos. Las rutas, los tiempos de permanencia y las tasas de alimentación de soldadura son ajustables. Se pueden almacenar diez programas de placa para cambiar rápidamente entre diferentes tipos PCB sin retrasos en la producción.
Soldadura estable y confiable con calor
El calentamiento por inducción de alta frecuencia alcanza los 500 °C en 3 segundos y mantiene una estabilidad de ±1 °C. Los elementos de bobina de plata duran más de 2000 horas y admiten más de 100 uniones por ciclo, lo que garantiza una soldadura consistente para PCBs y kits electrónicos de alta densidad.
De manual a estandarizado
La programación didáctica convierte la soldadura manual en secuencias automatizadas y repetibles. Las coordenadas se almacenan digitalmente con una precisión de ±0,1 mm, lo que reduce el error humano en más del 90 %. Se mantiene la coherencia entre lotes para todos los PCB y conjuntos de kits electrónicos.
Alimentación de soldadura precisa y uniones perfectas
El alambre de soldadura (0,6–1,2 mm) se alimenta a 1–50 mm/s con una precisión de ±0,02 mm. Se minimizan los residuos de fundente y el estaño reventado. Cada unión pasa la inspección, lo que garantiza un alto rendimiento en PCBs y conexiones de cable a cable.
Punta limpia Calidad constante
La limpieza automática de las puntas se produce cada 5 minutos o después de 50 juntas. El aire y el alambre de acero eliminan la oxidación y los residuos, lo que extiende la vida útil de la punta en un 50 % y mantiene una calidad de soldadura uniforme durante la producción de gran volumen.
| Especificación del robot de soldadura automática
| Especificación | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Número de plataforma | 1 | 1 | 2 | 2 |
| Número de cabeza | 1 | 2 | 1 | 2 |
| Potencia de calefacción | 150w | 300w | 150w | 300w |
| Máx. PCB Tamaño | 300×300mm | 500×300mm | 250×250mm para cada Plataforma | 250×250mm para cada Plataforma |
| Velocidad máxima de movimiento | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s |
| Limpieza de la punta de soldadura | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) |
| Alambre de soldadura | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm |
| Velocidad de alimentación de soldadura | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Precisión repetida | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rango de temperatura | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C |
| Precisión de temperatura | ±1°C | ±1°C | ±1°C | ±1°C |
| Modo de conducción | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
| Modo de control | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza |
| Presión de aire | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Fuente de alimentación | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ |
| Dimensión | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Peso | Aproximadamente 60 kg | Aproximadamente 70 kg | Aproximadamente 80 kg | Aproximadamente 85 kg |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista completa de máquinas de la línea de producción SMT
La línea de producción SMT incluye cargadores y descargadores PCB, máquinas de impresión, sistemas de recogida y colocación, SPI, AOI, hornos de reflujo, estaciones transportadoras y equipos de despanelización. Todas las máquinas están sincronizadas para garantizar un flujo de trabajo fluido, una calidad constante y una alta eficiencia. Los ingenieros de I.C.T gestionan la instalación, la calibración y la integración para garantizar que la línea funcione como un sistema de producción cohesivo, maximizando el rendimiento y minimizando la intervención manual.
| Vídeo sobre el éxito del cliente
En abril de 2026, los ingenieros de I.C.T instalaron y capacitaron a operadores en una línea SMT completa en Portugal para electrónica automotriz, incluidos módulos de control y iluminación para automóviles. Los clientes elogiaron la configuración fluida, el flujo de trabajo eficiente y la orientación clara. El robot de soldadura doble de dos cabezales integrado en la línea entregó uniones de soldadura precisas tanto para PCBs como para conexiones de cable a cable. Los comentarios destacaron la confiabilidad del equipo y el soporte profesional, lo que permitió a los clientes lograr una producción de alta calidad rápidamente.
| Capacitación y soporte profesional
I.C.T proporciona soporte integral para líneas de producción completas de SMT. Los ingenieros supervisan la instalación, la calibración del programa y la alineación del proceso. Los clientes reciben capacitación práctica que cubre programación, mantenimiento y resolución de problemas. El soporte remoto y los canales de respuesta rápida garantizan que los problemas operativos se resuelvan rápidamente, lo que permite a los clientes operar la línea de forma independiente y mantener soldaduras continuas de alta calidad para PCBs y kits electrónicos.
| Elogios del cliente
Los clientes destacan constantemente la línea SMT integrada por su eficiencia y confiabilidad. Los ingenieros brindan orientación clara durante la instalación y la capacitación. El embalaje seguro garantiza una entrega segura. El soporte técnico rápido resuelve los problemas rápidamente. La línea completa, incluidos los robots de soldadura de doble cabezal, mantiene un flujo de trabajo estable y una producción constante, lo que genera una gran confianza y satisfacción por parte de los clientes de todo el mundo.
| Nuestra Certificación
Todos los equipos de las líneas I.C.T SMT, incluidos los robots de soldadura de doble cabezal y dos cabezales, cuentan con las certificaciones CE, RoHS e ISO9001. Las patentes cubren innovaciones críticas en todos los ámbitos. Las certificaciones garantizan que los clientes reciban soluciones seguras, confiables y compatibles para la producción PCB, lo que garantiza resultados de alta calidad en todos los procesos integrados.
