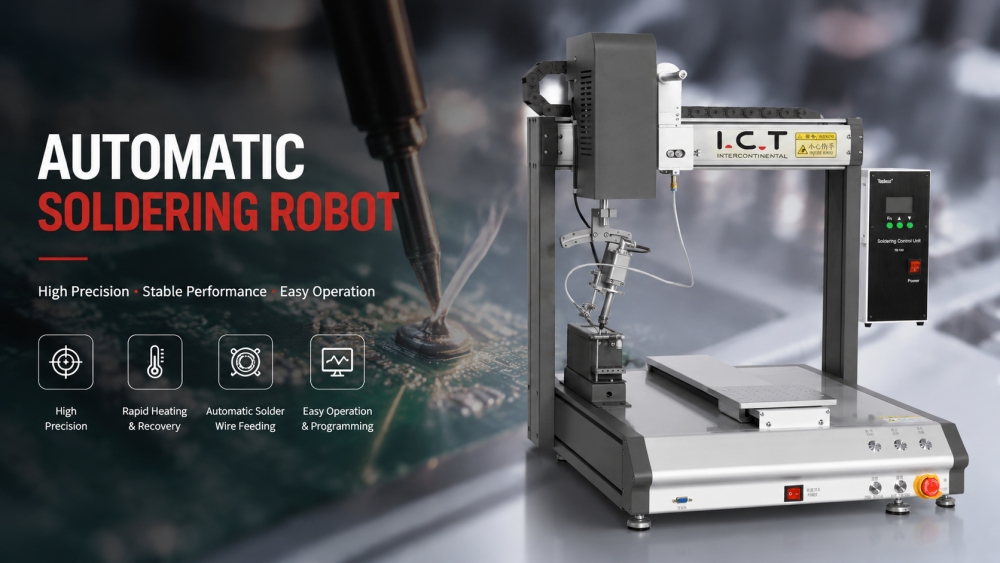

| Descripción general de la máquina de soldadura automática robótica rápida
La rápida máquina de soldadura automática robótica proporciona soldadura precisa y de alta velocidad para PCB y conjuntos electrónicos pequeños. El movimiento integrado de cinco ejes, la alimentación automática de alambre y el rápido calentamiento por inducción garantizan uniones de soldadura uniformes y repetibles. Los operadores pueden programar rutas de soldadura, ajustar la velocidad de alimentación del alambre y monitorear las uniones utilizando un sistema de cámara opcional. Adecuado para configuraciones de mesa o integración en líneas de producción SMT completas, este sistema mejora la eficiencia de la producción, reduce la mano de obra y mantiene una producción de alta calidad en diversos diseños PCB.
| Característica del robot de soldadura automático

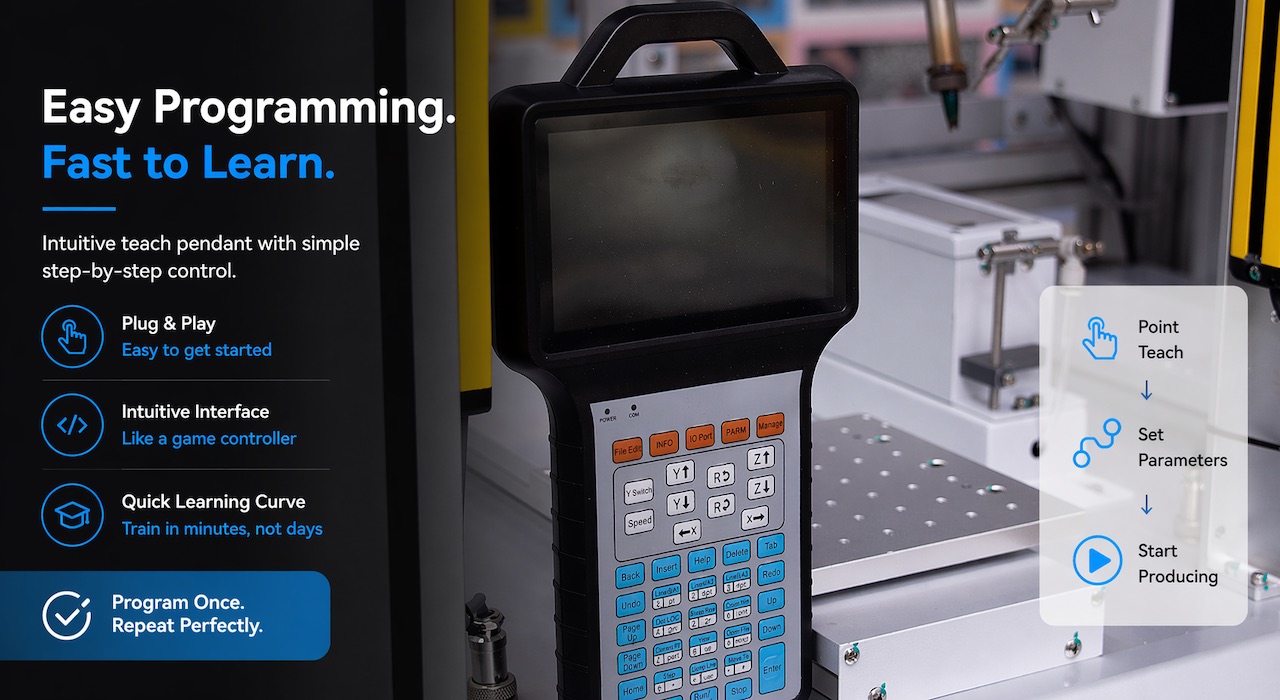

Programación sencilla
Los operadores pueden programar hasta 200 puntos de soldadura por placa utilizando la interfaz del software. Los ajustes de ruta, cantidad de soldadura y tiempo de permanencia tardan menos de 5 minutos. Se pueden almacenar diez programas de placa, lo que permite un cambio rápido entre múltiples tipos PCB sin tiempo de inactividad.

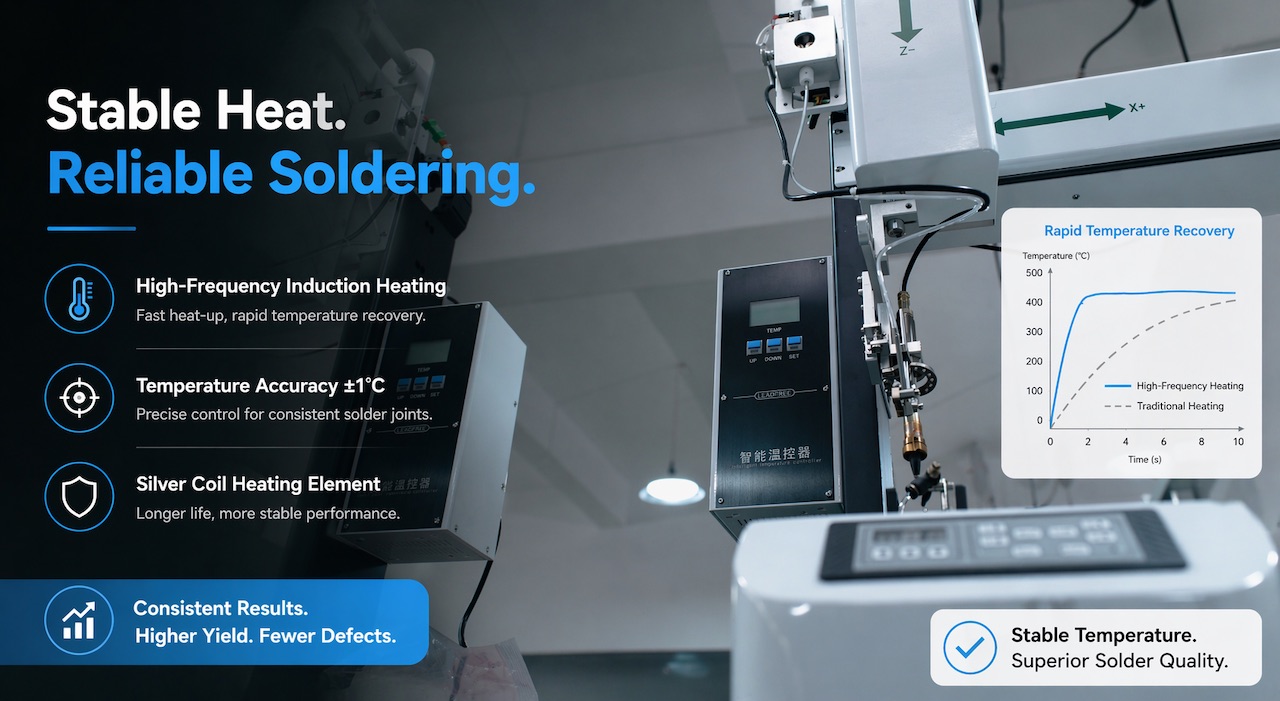

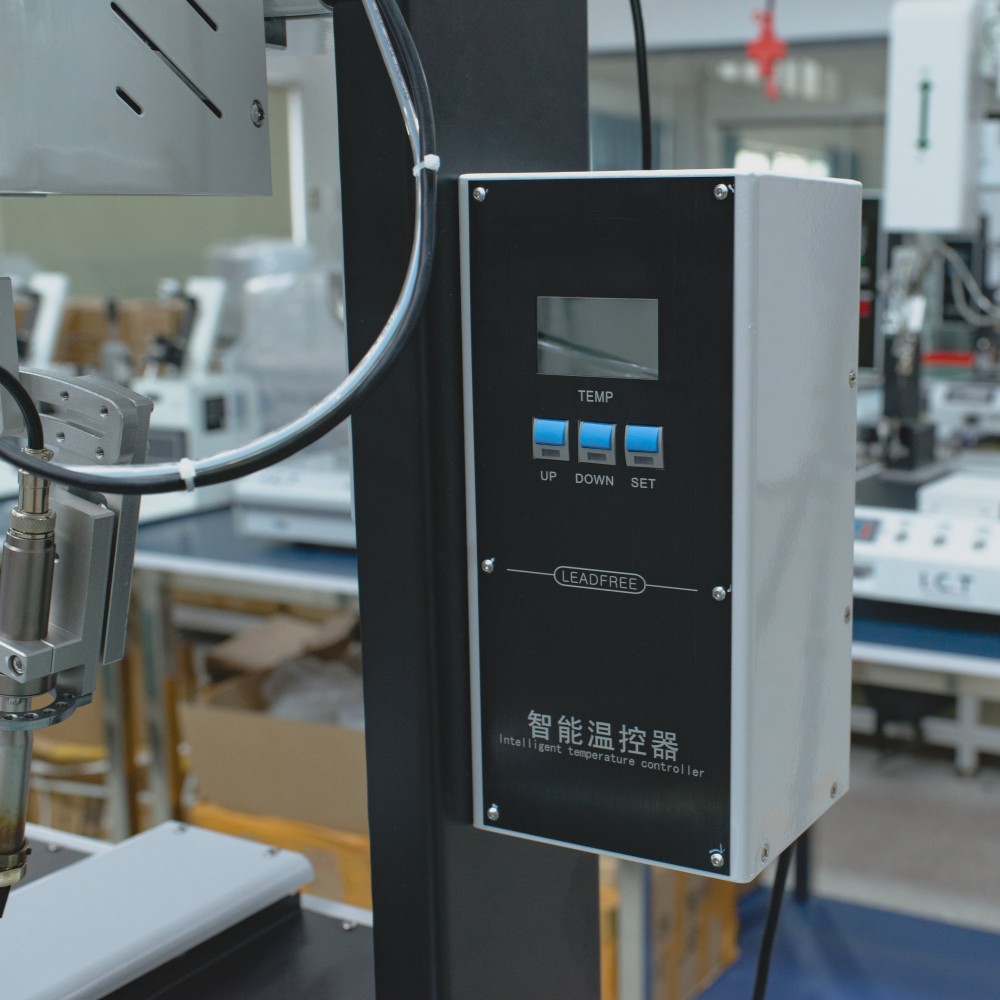

Soldadura estable con calor confiable
El calentamiento por inducción de alta frecuencia alcanza los 500 °C en 3 segundos y mantiene una estabilidad de ±1 °C. Los elementos de bobina de plata duran más de 2000 horas de funcionamiento, admiten más de 100 uniones de soldadura por ciclo y garantizan una soldadura consistente para áreas PCB de alta densidad.

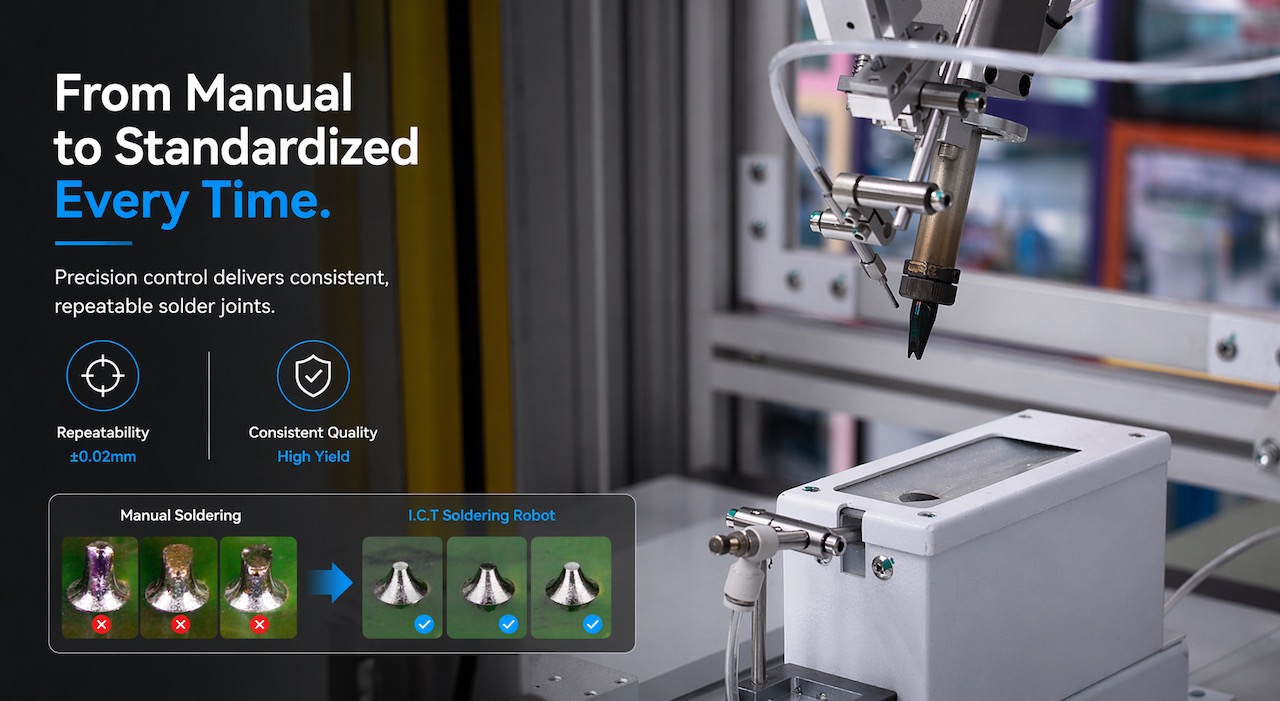

De manual a estandarizado
La enseñanza de la programación convierte la soldadura manual en secuencias automatizadas. Las coordenadas se almacenan digitalmente con una precisión de ±0,1 mm, lo que reduce el error humano en un 95 %. Múltiples lotes PCB logran una calidad uniforme, incluso para componentes pequeños y conjuntos de alta densidad.

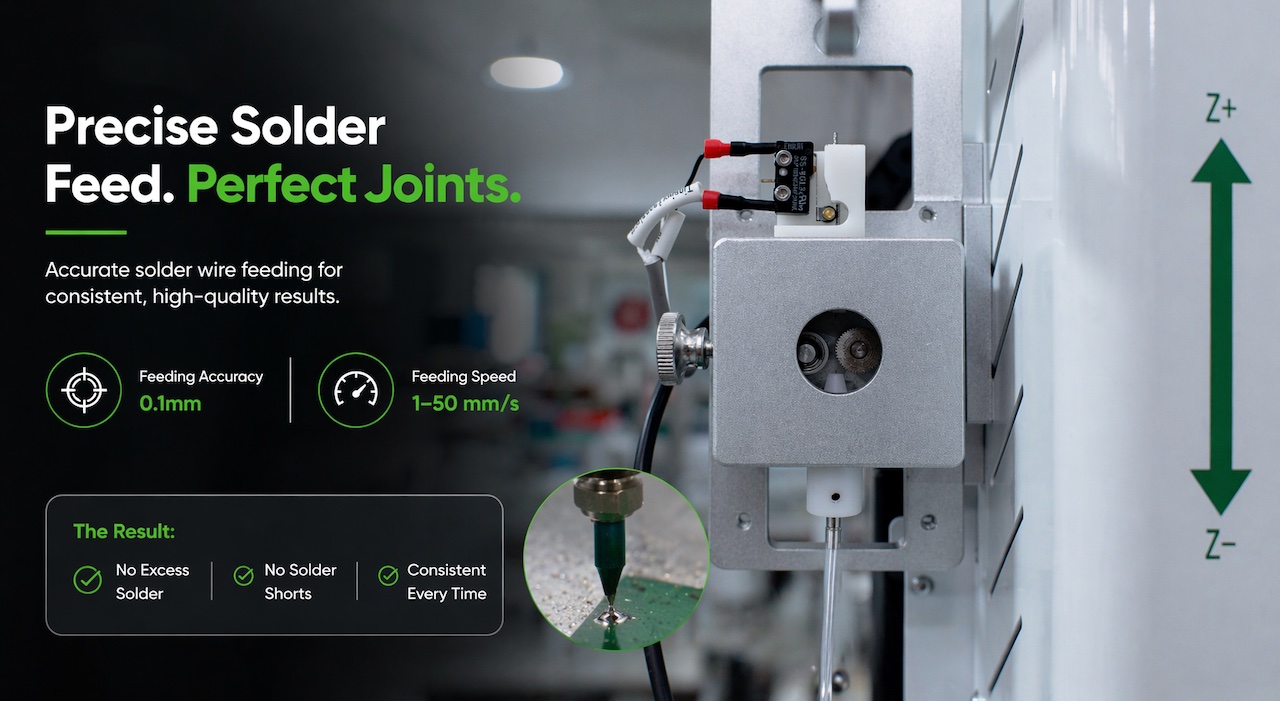

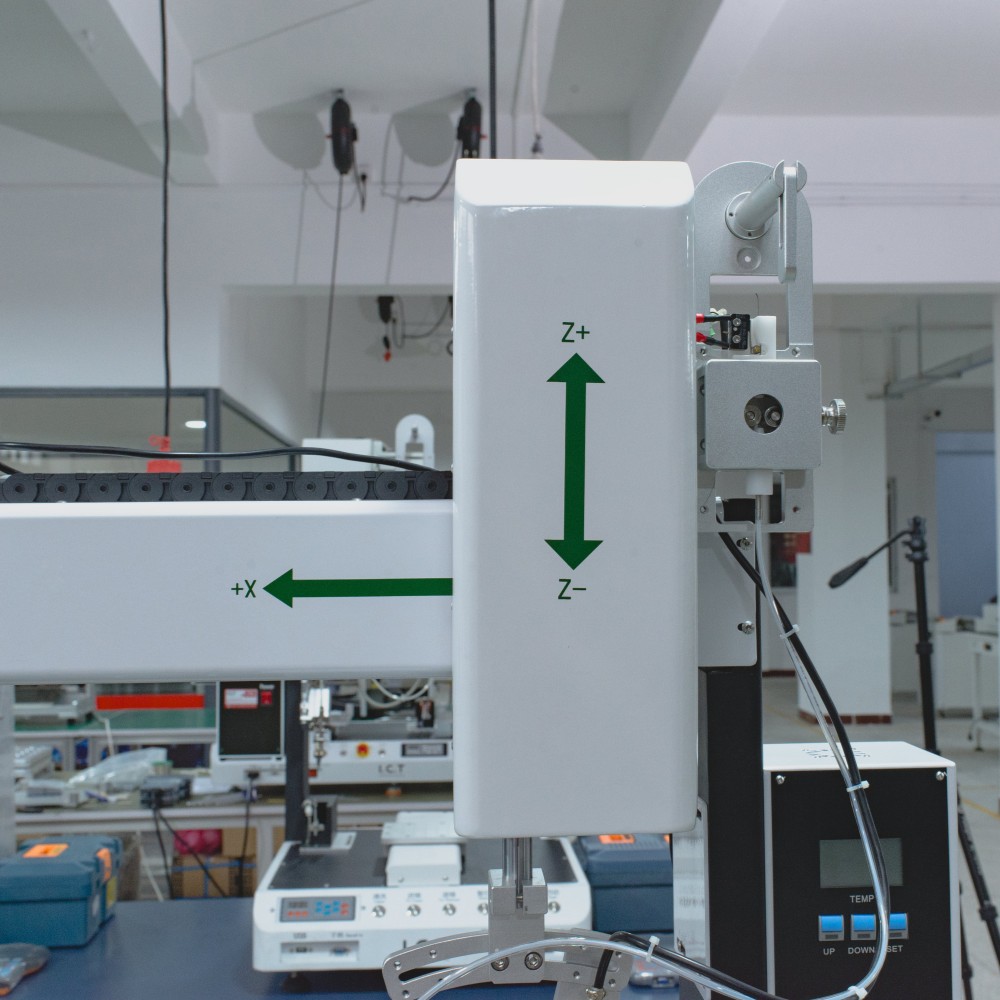

Alimentación de soldadura precisa y uniones perfectas
El alambre de soldadura (0,6–1,2 mm) se alimenta a 1–50 mm/s con una precisión de ±0,02 mm. Se minimizan los residuos de estaño reventado y fundente. Cada unión cumple con los estándares de inspección, lo que garantiza un alto rendimiento tanto para PCBs como para conexiones de cable a cable.

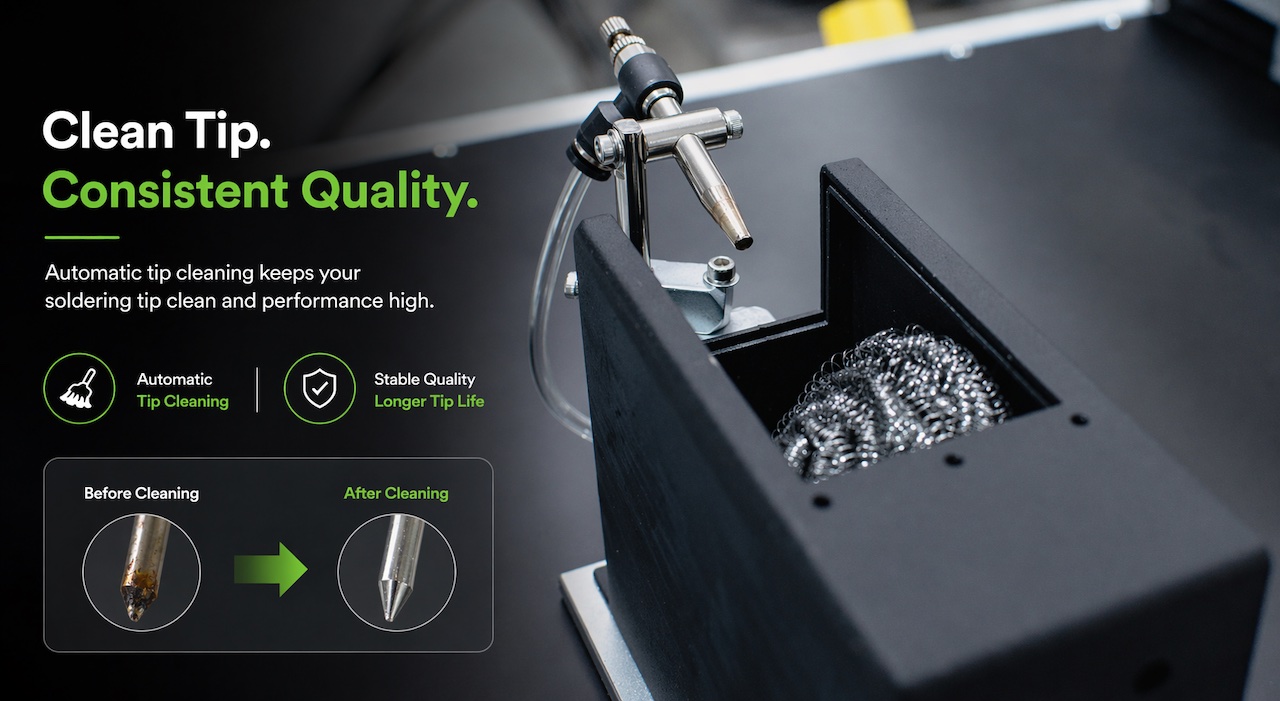

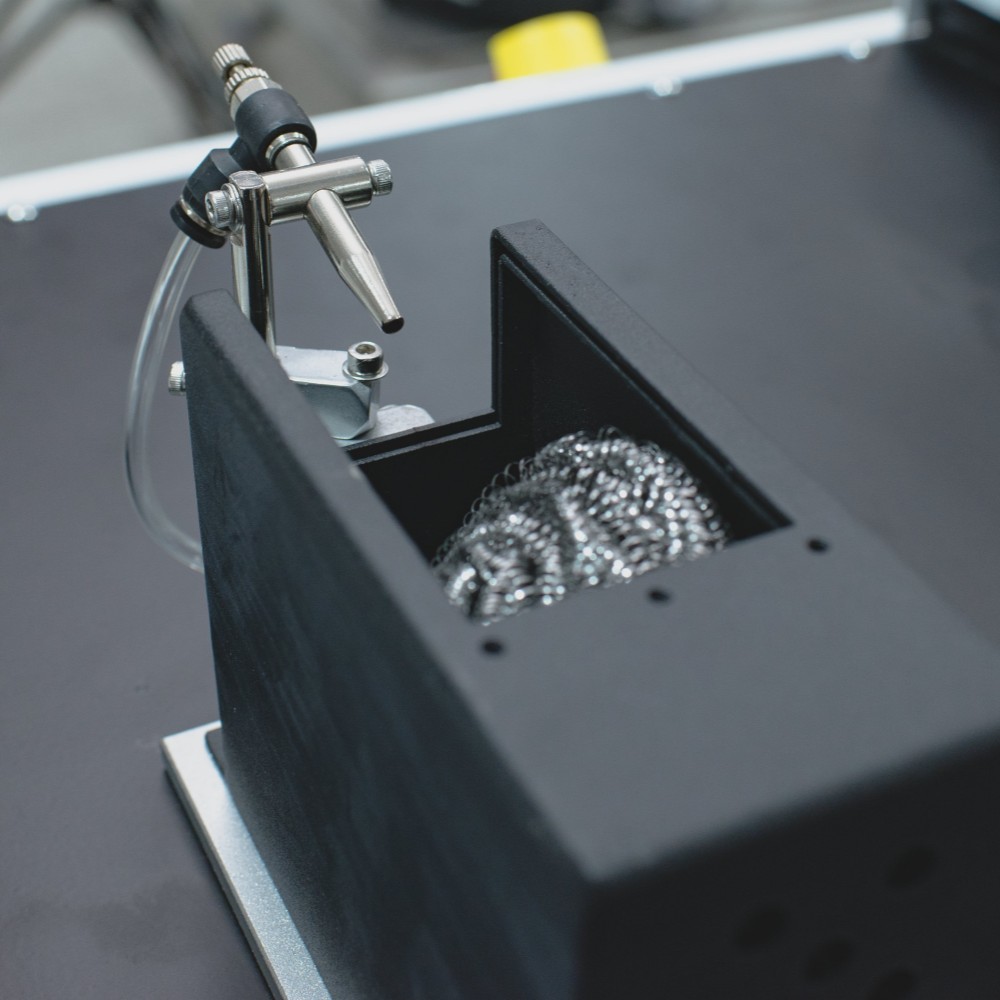

Punta limpia Calidad constante
La limpieza automatizada de la punta ocurre cada 5 minutos o después de 50 uniones. El aire y el alambre de acero eliminan la oxidación y los residuos, lo que extiende la vida útil de la punta en un 50 % y mantiene una calidad de soldadura uniforme durante toda la producción de gran volumen.
| Especificación del robot de soldadura automática
| Especificación | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Número de plataforma | 1 | 1 | 2 | 2 |
| Número de cabeza | 1 | 2 | 1 | 2 |
| Potencia de calefacción | 150w | 300w | 150w | 300w |
| Máx. PCB Tamaño | 300×300mm | 500×300mm | 250×250mm para cada Plataforma | 250×250mm para cada Plataforma |
| Velocidad máxima de movimiento | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s |
| Limpieza de la punta de soldadura | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) |
| Alambre de soldadura | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm |
| Velocidad de alimentación de soldadura | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Precisión repetida | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rango de temperatura | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C |
| Precisión de temperatura | ±1°C | ±1°C | ±1°C | ±1°C |
| Modo de conducción | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
| Modo de control | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza |
| Presión de aire | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Fuente de alimentación | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ |
| Dimensión | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Peso | Aproximadamente 60 kg | Aproximadamente 70 kg | Aproximadamente 80 kg | Aproximadamente 85 kg |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista completa de máquinas de la línea de producción SMT
La línea de producción SMT totalmente integrada incluye cargadores y descargadores PCB, máquinas de impresión, sistemas de recogida y colocación, SPI, AOI, hornos de reflujo, estaciones transportadoras y máquinas despaneladoras PCB. Todos los componentes operan en coordinación para proporcionar un flujo de trabajo fluido, una calidad constante del producto y la máxima eficiencia de producción. Los ingenieros de I.C.T gestionan la instalación, la calibración y la integración, garantizando que toda la línea funcione como un sistema de producción cohesivo y de alto rendimiento.
| Vídeo sobre el éxito del cliente
En abril de 2026, los ingenieros de I.C.T completaron la instalación y capacitación de una línea SMT completa en Portugal para electrónica automotriz, incluidos módulos de control y iluminación para automóviles. Los clientes elogiaron la configuración fluida, el flujo de trabajo eficiente y la orientación clara. Las máquinas de soldadura de 5 ejes integradas en la línea proporcionaron uniones de soldadura confiables tanto para PCBs como para conexiones de cable a cable. Los comentarios enfatizaron el rendimiento del equipo y el soporte profesional, lo que permitió a los clientes lograr una producción de alta calidad rápidamente.
| Capacitación y soporte profesional
I.C.T proporciona soporte integral para líneas de producción completas de SMT. Los ingenieros supervisan la instalación, la calibración del programa y la alineación del proceso. Los clientes reciben capacitación práctica que cubre programación, mantenimiento y resolución de problemas. El soporte remoto y los canales de respuesta rápida garantizan que los problemas operativos se resuelvan rápidamente. Esto permite a los clientes ejecutar la línea de forma independiente, manteniendo una soldadura continua de alta calidad para PCBs y ensamblajes electrónicos.
| Elogios del cliente
Los clientes destacan constantemente la línea SMT integrada por su confiabilidad y eficiencia. Los ingenieros brindan orientación clara durante la instalación y la capacitación. El embalaje seguro garantiza la entrega segura de todo el equipo. El soporte técnico rápido resuelve los problemas rápidamente. La línea completa, incluidos los sistemas de soldadura, mantiene un flujo de trabajo estable y una producción constante, lo que genera una gran confianza y satisfacción por parte de los clientes de todo el mundo.
| Nuestra Certificación
Todos los equipos de la línea de producción I.C.T SMT cuentan con las certificaciones CE, RoHS e ISO9001. Las patentes cubren innovaciones clave en toda la línea. Las certificaciones garantizan que los clientes reciban soluciones seguras, confiables y compatibles para la producción PCB, lo que garantiza resultados consistentes de alta calidad para todos los procesos integrados.
| Sobre nosotros y la fábrica
I.C.T es un proveedor global de soluciones de fabricación de productos electrónicos con más de 25 años de experiencia. Atendiendo a más de 1600 clientes en 72 países, ofrecemos soluciones completas SMT, DIP, recubrimiento, robótica, ensamblaje y PCBA. Nuestro equipo de 20 ingenieros brinda instalación, capacitación, optimización de procesos y soporte durante todo el ciclo de vida. Con múltiples fábricas y sucursales en todo el mundo, un estricto control de calidad y equipos certificados en todas las líneas SMT, I.C.T garantiza soluciones de producción confiables, eficientes y consistentes para los clientes de todo el mundo.
