| Impresora de soldadura en pasta SMT de alto rendimiento
La impresora de soldadura en pasta SMT de I.C.T redefine la fabricación PCB con automatización de vanguardia. Alcanza una precisión posicional de ±0,01 mm y una precisión de impresión de hasta 0,025 mm, atendiendo a los mercados de electrónica, automoción y LED. Equipado con alineación automática PCB, presión de la rasqueta personalizable y mantenimiento de la plantilla, garantiza resultados de máxima calidad y al mismo tiempo reduce gastos. Desde I.C.T-4034 hasta I.C.T-9060, se adapta a tamaños PCB desde 50x50 mm hasta 900x600 mm. Fabricado con piezas premium de Panasonic y SMC, promete una confiabilidad duradera. Cumpliendo con los estándares SMEMA, esta impresora SMT totalmente automática se integra sin problemas en entornos de producción inteligentes.
| Característica
El mecanismo de impresión de nuestra impresora de soldadura en pasta SMT emplea un diseño de puente de arco robusto con motores de precisión duales para un control constante de la espátula. Operando a velocidades de 10-200 mm/s con ángulos ajustables de 60°, 55° o 45°, garantiza una distribución uniforme de la pasta. Los ajustes de separación flexibles entre componentes mejoran la adaptabilidad para PCB detallados. Esta característica de la impresora automática de plantillas SMT reduce los errores y admite operaciones de impresora ekra SMT de alto rendimiento.
El sistema de transporte utiliza una innovadora cinta transportadora para evitar PCB desalineaciones. Los controles de precisión del motor permiten velocidades ajustables y paradas precisas, con abrazaderas laterales y vacío opcional que asegura el PCB. Con alturas de soporte de 900 ± 20 mm y velocidades de hasta 1500 mm/s, maneja diversos espesores PCB de manera efectiva. Esto aumenta la productividad en las aplicaciones manuales de impresora de esténciles SMT.
Al ofrecer opciones de limpieza en seco, húmedo y con aspiradora con soporte manual, el sistema de limpieza mantiene las plantillas impecables. Un mecanismo de pulverización uniforme, gestionado por software para alcohol y papel, se combina con un potente escape para una eliminación exhaustiva de los residuos. Este sistema en nuestra impresora de soldadura en pasta SMT totalmente automática conserva los materiales y mantiene la calidad.
Monitoreo sténcil opcional
Con compensación de luz y tecnología CCD, la inspección de la plantilla identifica rápidamente obstrucciones e inicia la limpieza automática para obtener resultados impecables. Esta característica de la impresora de soldadura en pasta SMT mejora la garantía de calidad y minimiza los fallos de la aplicación.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea

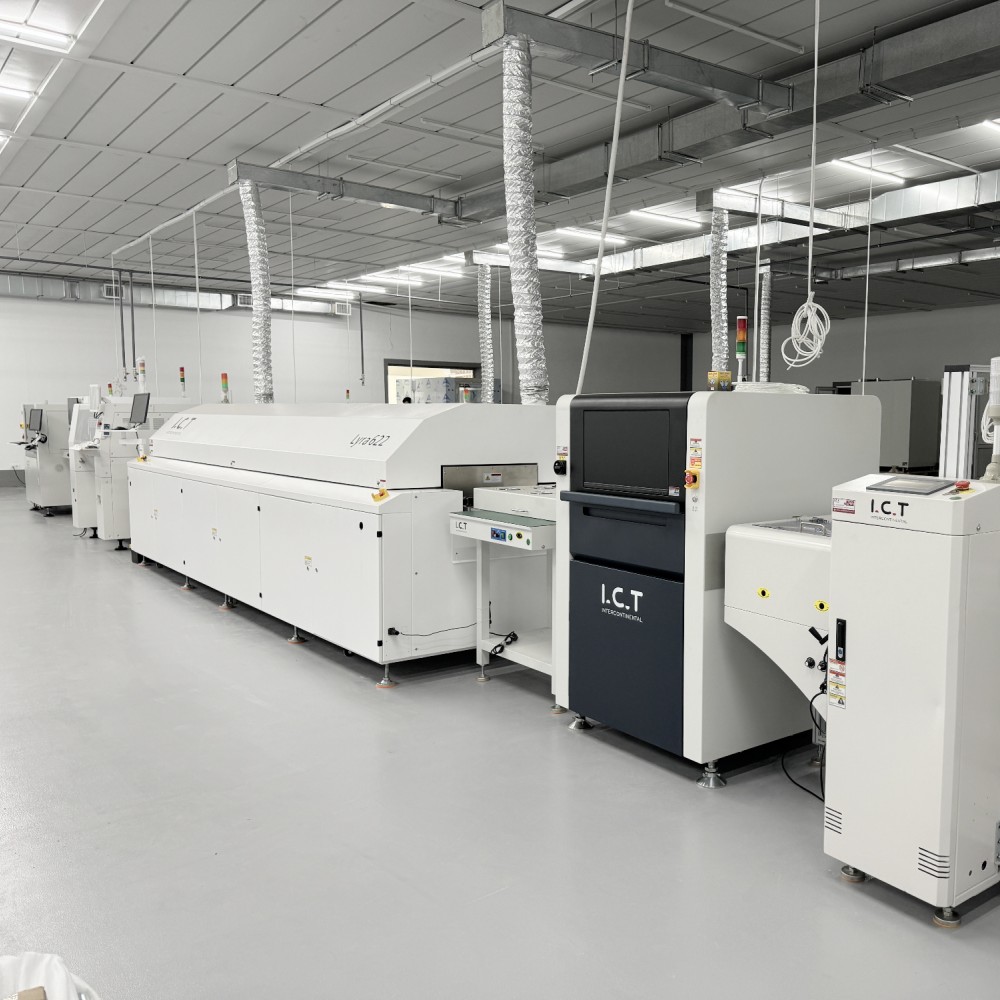

Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Vídeo sobre el éxito del cliente
En 2025, el ingeniero Tony viajó a Uzbekistán para supervisar la inspección y la capacitación de la nueva línea SMT y DIP de un cliente, incluido el equipo adicional. El video destaca el liderazgo de Tony mientras nuestro equipo detalla las funciones y el mantenimiento del equipo. Para tareas de programación desafiantes, brindamos demostraciones extensas y estímulo para el aprendizaje práctico. Después de una semana, el cliente adquirió plena competencia y expresó su gratitud por nuestra hábil orientación. Esta sesión exitosa marcó la finalización impecable del proyecto.
| Soporte de servicio y capacitación
I.C.T ofrece servicio experto y capacitación para su impresora de soldadura en pasta SMT. Nuestra red global, incluido Tony, proporciona instalación, reparaciones y asistencia en el sitio. Las sesiones de formación personalizadas cubren el uso, la programación y la seguridad de la impresora ekra SMT. El soporte en línea ofrece soluciones rápidas, mientras que las actualizaciones periódicas y los repuestos garantizan un funcionamiento continuo. Con más de 25 años de experiencia, mejoramos sus procesos para obtener resultados óptimos.
| Comentarios de clientes
Los clientes aplauden a los ingenieros de I.C.T como Tony por su exhaustiva capacitación y soporte. Aprecian el manual de la impresora de plantillas SMT por su rendimiento constante y durabilidad. Un embalaje bien protegido garantiza un envío seguro y una respuesta rápida mantiene la producción según lo previsto, fomentando la confianza global.
| Certificaciones y estándares
I.C.T está certificado con CE, RoHS e ISO9001, adhiriéndose a estándares internacionales. Nuestras patentes de tecnologías SMT innovadoras subrayan nuestro enfoque en la calidad, la seguridad y el respeto al medio ambiente. Estas certificaciones confirman el rendimiento confiable del producto.
| Acerca de la empresa I.C.T y nuestra fábrica SMT
I.C.T se destaca en la fabricación de productos electrónicos con nuestras propias capacidades de I+D y producción. Operando con 89 empleados y 20 ingenieros en un sitio de 12.000 m², nos hemos expandido desde 2012 y prestamos servicios a más de 1.600 clientes en 72 países. Nuestras instalaciones mantienen pruebas rigurosas y control de calidad ISO9001, brindando alcance global y servicio local para el crecimiento mutuo.
