I.C.T-SS540
I.C.T
| Cantidad: | |
|---|---|

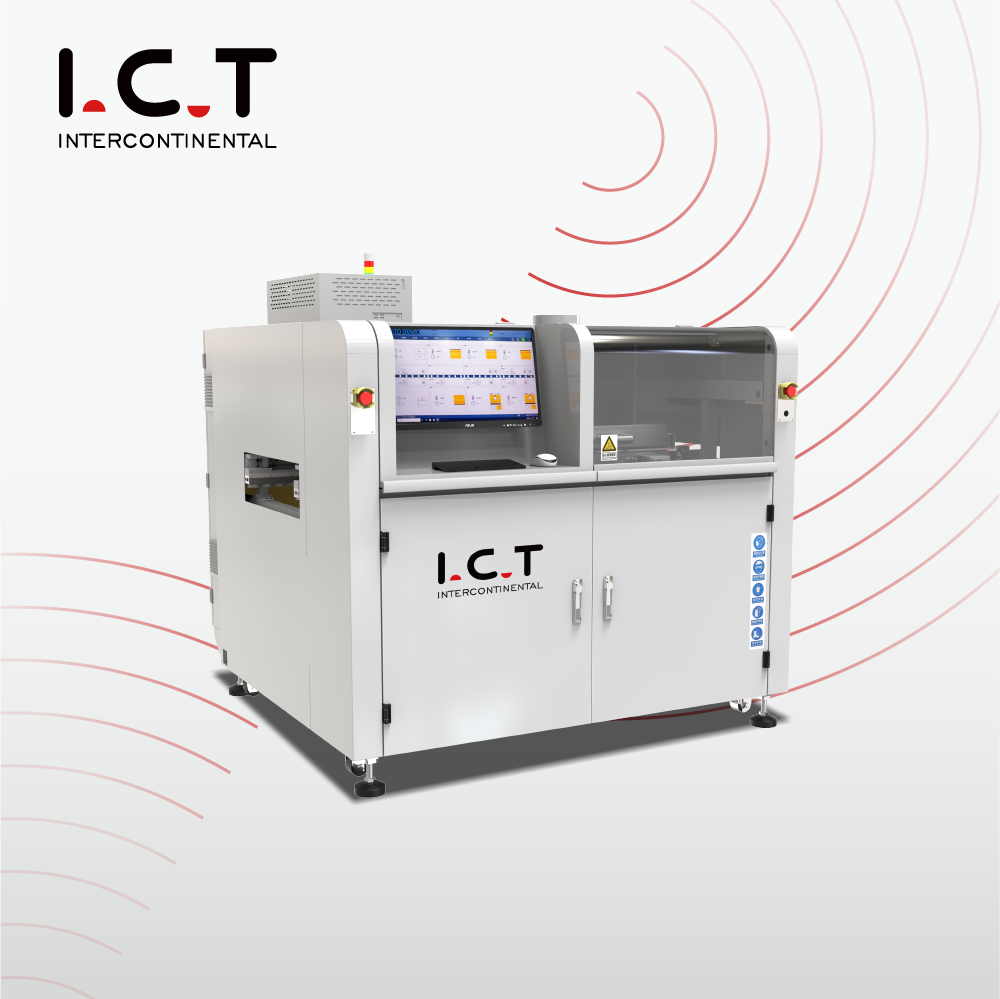

| Máquina de soldadura de olas selectivas en línea
Totalmente diseñada y producida en Dongguan, la I.C.T máquina de soldadura por ola selectiva en línea es el verdadero sistema de soldadura selectiva creado para fábricas SMT de alto volumen y alta mezcla que se niegan a comprometer la calidad por la velocidad. El PCB se desliza continuamente sobre un transportador de precisión mientras que el pórtico de aluminio fundido ultraligero, impulsado por servos y rieles lineales de Panasonic, lleva flujo y soldadura exactamente a los pines. El calentamiento con nitrógeno en línea crea filetes llenos y brillantes prácticamente sin desperdicio. Los operadores controlan cada detalle (rutas, temperaturas, volumen de pulverización, altura de las olas) en una gran pantalla táctil de Windows y guardan infinitos programas para cambios instantáneos. La calibración automática de onda, el CCD activo, la válvula de chorro alemana y el recipiente de titanio convierten esta máquina de soldadura por onda selectiva en línea en un centro de ganancias 24 horas al día, 7 días a la semana.
| Lista de equipos de línea DIP
La válvula de chorro alemana de alta frecuencia dispara micropuntos de flujo bajo en sólidos (<10%) repetibles a 0,02 mm. El tanque presurizado más el medidor de flujo digital mantienen la presión sólida incluso cuando el tanque está casi vacío. El residuo cae en una bandeja de extracción rápida. Los neumáticos japoneses SMC y los medidores frontales facilitan las comprobaciones diarias. Una bomba automática nunca deja caer el suministro. Este módulo de flujo activa perfectamente todos los pads de la máquina de soldadura por onda selectiva en línea.
El IR inferior totalmente ajustable es estándar; Aire caliente superior o IR adicional opcional. El diseño de rejilla abierta y el aislamiento grueso de alta temperatura distribuyen el calor de manera uniforme por todo el tablero. Los calentadores y motores enchufables de primera calidad funcionan en silencio y sin herramientas durante años. Las placas salen perfectamente activadas y sin tensiones, listas para uniones impecables en el Sistema de Soldadura Selectiva.
La bomba electromagnética alemana y la olla de titanio producen una mini onda ultraestable que nunca se desplaza. Configure el flujo de N2, la temperatura de soldadura, la altura de onda y la calibración automática directamente desde la pantalla táctil. El nitrógeno en línea produce filetes brillantes como espejos y casi sin escoria. El láser comprueba la altura, las boquillas se limpian automáticamente y se almacenan 900 horas de vídeo para su trazabilidad. Este es el núcleo a prueba de balas de cada máquina de soldadura por ola selectiva en línea.
El transportador de tres secciones compatible con SMEMA y las abrazaderas laterales/superiores neumáticas sujetan placas de hasta 20 kg sin moverse durante la soldadura. Los rieles robustos y los servos de alta precisión se mueven suavemente a la velocidad de la línea. Los conjuntos gruesos o de doble cara se limpian con facilidad. Construido para trabajos continuos de alto volumen en cualquier sistema de soldadura selectiva.
El PLC con certificación CE, el cableado Cat-6 y la conectividad MES completa brindan una respuesta ultrarrápida y una confiabilidad total. Los asistentes guiados, las ediciones basadas en imágenes, la detección automática de boquillas y los menús en varios idiomas reducen la capacitación a horas. El diagnóstico remoto mantiene la máquina de soldadura por ola selectiva en línea funcionando las 24 horas del día.
La gran pantalla táctil a color, las guías paso a paso, la vista previa CCD en vivo con un solo toque y las alertas de voz hacen que ejecutar la máquina sea muy sencillo. Cambie instantáneamente entre inglés, chino, japonés o ruso. Las luces de torre personalizadas y las actualizaciones de Wi-Fi mantienen a todos informados sin tener que salir de la fila.
| Especificación
| Máquina de soldadura de olas selectivas en línea | ||||
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura | ||||
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo | ||||
| Tanque de almacenamiento de flujo | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automático | |||
| Boquilla | Válvula de chorro de Alemania (pulverización puntual y lineal) 1 juego | |||
| Tamaño de boquilla de pulverización | 130um (opción de 180um, 210um) | |||
| Velocidad de pulverización | 0 ~ 20 mm/s | |||
| Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s | |||
| Sistema de precalentamiento | ||||
| Modo de precalentamiento | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 | |||
| Potencia de precalentamiento inferior | Máx.12kw | |||
| Potencia de precalentamiento superior | Máx.6kw | |||
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) | |||
| Modo de control | PC+PLC | |||
| Sistema de transporte | ||||
| PCB Tamaño (con accesorio) | 120*60~500*500mm | |||
| PCB Reemplazo | En línea | |||
| PCB Liquidación superior | 120mm | |||
| Altura de transporte | 900 ± 20 mm | |||
| Ancho de transporte | 60 ~ 500 mm | |||
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |
| Lista de equipos de línea DIP
Complete su máquina de soldadura por ola selectiva en línea con una I.C.T línea DIP completamente automática: el socio perfecto para la producción de alta mezcla THT. La configuración llave en mano incluye una máquina de inserción DIP de alta velocidad para la colocación precisa de componentes, un cargador de onda compatible con SMEMA que alimenta las placas suavemente al sistema de soldadura selectiva, un descargador de onda suave que atrapa los PCB terminados sin estrés y un transportador de ensamblaje con amortiguación para inspección final y retoques. Todo es modular, tiene certificación CE y está construido internamente para brindar una confiabilidad sólida y cambios ultrarrápidos. Con almacenes globales de repuestos y soporte in situ en 72 países, I.C.T mantiene todo su proceso de orificio pasante funcionando con la máxima eficiencia y un costo mínimo, desde la inserción hasta la soldadura selectiva.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
| En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
| Vídeo sobre el éxito del cliente
A principios de 2025, un importante proveedor vietnamita de marcas de cámaras voló para recibir la aceptación final de su nueva máquina de soldadura por onda selectiva en línea. Nuestros ingenieros cargaron sus placas de producción reales, ejecutaron ciclos a máxima velocidad mientras el cliente observaba en vivo cómo se formaban uniones THT perfectas en el CCD y luego capacitaron a su equipo durante dos días en programación, mantenimiento diario y resolución de problemas. Salieron 100% listos para alcanzar el volumen el día que llegó la caja, otro ejemplo de la verdadera asociación global de I.C.T.
| Servicio profesional y formación
Desde la integración y puesta en servicio de la línea hasta el soporte y las actualizaciones de por vida, lo tenemos cubierto en todo el mundo. Veinte ingenieros senior y equipos locales en 72 países brindan capacitación in situ o remota siempre que la necesite. Los almacenes de repuestos en tres continentes y las líneas directas reales las 24 horas, los 7 días de la semana, mantienen su sistema de soldadura selectiva en pleno funcionamiento durante décadas.
| Elogios del cliente
Los clientes siguen diciéndonos que nuestros ingenieros son pacientes, inteligentes y realmente se preocupan por su éxito. Les encanta la precisión milimétrica del flujo, la onda estable y la rapidez con la que la máquina de soldadura por onda selectiva en línea se amortiza con mayores rendimientos y sin retrabajo. Las cajas de exportación llegan impecables y las reparaciones remotas en el mismo día han convertido a los compradores primerizos en socios para toda la vida en todo el mundo.
| Certificaciones de la industria
Cada máquina de soldadura por ola selectiva en línea cuenta con la certificación de seguridad CE, el cumplimiento de RoHS, el sistema de calidad ISO9001 y múltiples patentes sobre válvulas de chorro, bombas y calibración láser. Estas marcas de confianza mundial demuestran que está obteniendo tecnología segura, ecológica y probada en el campo en la que puede confiar en cualquier lugar.
| Acerca de I.C.T empresa y fábrica
Desde 2012 hemos crecido hasta convertirnos en un campus de última generación de 12 000 m² con 89 miembros de equipo, 20 ingenieros dedicados y 8 sucursales globales. Todo (I+D, fabricación, montaje y pruebas de funcionamiento) se realiza internamente. Prestamos servicios a más de 1600 fábricas en 72 países con soluciones completas SMT y THT llave en mano, y cada máquina de soldadura por ola selectiva en línea sale respaldada por una inspección rigurosa y sistemas de calidad comprobados.
