Esta es una máquina todo en uno con escalabilidad y el máximo nivel de versatilidad necesaria para aumentar la productividad en la producción de alta mezcla.Cuenta con funciones para realizar operaciones sin problemas en poco tiempo para el trabajo que conlleva la introducción de nueva producción y el cambio de modelos de producto a producir.La máquina admite de manera flexible diversas producciones para usuarios en una variedad de sectores, incluidos EMS, industria automotriz y más.

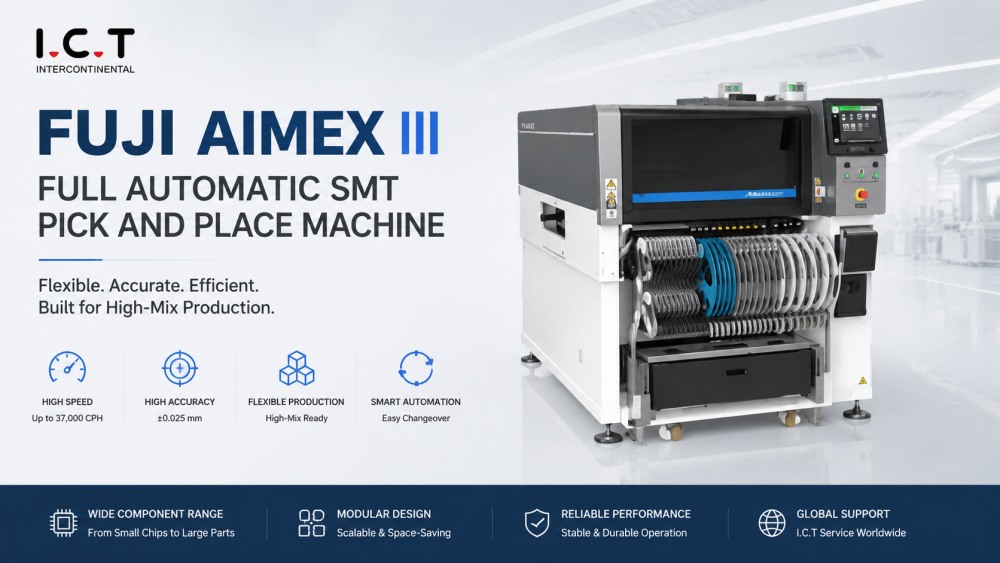

Máquina de recogida y colocación FUJI
3 factores clave para elegir la mejor máquina para su producción de alta mezcla
Versatilidad: admite la colocación rápida de piezas de chip y la producción de piezas de alta mezcla a partir de muchas piezas grandes y piezas con formas extrañas.
Alta calidad: varios tipos de controles previenen la aparición de errores
Sencillo: el tiempo y el esfuerzo necesarios se reducen gracias a ventajas como la reducción de cambios.El funcionamiento es sencillo y el inicio de la producción se realiza sin problemas.
+ Ahorro de espacio -> Diseño compacto con longitud reducida
+ Alto rendimiento -> Admite la producción de grandes placas de circuito impreso y la producción simultánea de dos productos
| Básico Especificaciones | |
| PCB tamaño (LXW) | 48 x 48 mm a 774 x 610 mm (transportador doble)* 48 x 48 mm a 774 x 710 mm (transportador simple) *Los transportadores dobles pueden manejar PCBs de hasta 330 (W) mm.Los PCB superiores a 330 (W) mm deben producirse cambiando el transportador doble al modo de producción de un solo carril. |
| Capacidad del alimentador | Hasta 130 (cinta de 8 mm) |
| Precisión de colocación (referencia basada en marcas fiduciales) | H24G: +/-0,025 mm (Modo estándar) / +/-0,038 mm (Modo de prioridad de productividad, en desarrollo) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00 |
| Dimensiones de la máquina | Largo: 1280 mm, ancho: 2656 mm, alto: 1556 mm |
| Colocación cabezas | |||||
| H24G | H08M | H02F | H01 | DE | |
| Cantidad de boquillas | 24 | 8 | 2 | 1 | 1 |
| Rendimiento (cph) | 37.000 cph (modo de prioridad de productividad, en desarrollo) 35.000 cph (modo estándar) | 13000 | 7300 | 4200 | 3000 |
| Tamaño de pieza (mm) | 03015 mm a 5 x 5 Altura: Hasta 2,0 mm | 0603 (0201')a45 x 45 Altura:Hasta 13,0 mm | 1608 (0603') a 74 x 74 (32 x 180) Altura: Hasta 25,4 mm | 1608 (0603') a 74 x 74 (32 x 180) Altura: Hasta 38,1 mm | |
| Verificación de presencia de piezas | ○ | ○ (H08MQ) | ○ | x | |
Suministro de piezas Cinta | ○ | ○ | ○ | ○ | |
| Palo | x | ○ | ○ | ○ | |
| Bandeja | x | ○ | ○ | ○ | |
| Cabezal dinámico (DX) | ||||
| Boquilla cantidad | 12 | 4 | 1 | |
| Rendimiento (cph) | 27.000 Función presencia de piezas ON: 26.000 | 12000 | 5800 | |
| Tamaño de pieza (mm) | 0402 (01005') a 12,5 mm en diagonal e Y es 7,5 mm o menos Altura: hasta 3,0 mm | 1608 (0603') a 15 x 15 Alto: Hasta 6,5 mm | 1608 (0603') a 74 x 74 (32 x 100) Altura: Hasta 25,4 mm | |
| Precisión de colocación (Fiducial marca referencias basadas) | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
| Verificación de presencia de piezas | o | x | o | |
| Partes suministrar | Cinta | o | o | o |
| Palo | x | o | o | |
| Bandeja | x | o | o | |
* Comuníquese con el equipo I.C.T para conocer condiciones operativas específicas y especificaciones detalladas.
