En el ensamblaje PCB moderno, una máquina pick and place SMT es una de las máquinas más importantes en la planta de producción. Toma componentes de montaje en superficie de los alimentadores, los alinea mediante un sistema de visión y los coloca en placas de circuito impreso con una velocidad y precisión que el ensamblaje manual no puede igualar.
Pero una máquina de recogida y colocación no es sólo un 'robot de colocación de componentes'. Funciona como parte de una línea SMT completa , que conecta la impresión de soldadura en pasta, la inspección, la soldadura por reflujo y el control de calidad final en un proceso de producción continuo. Comprender cómo funciona esta máquina es el primer paso para construir una línea de montaje PCB estable, eficiente y escalable.
A primera vista, una máquina de recogida y colocación puede parecer una máquina que simplemente recoge componentes y los coloca en un PCB. En la producción real, hace mucho más que eso.
Debe reconocer posiciones PCB, leer marcas fiduciales, seleccionar componentes de los alimentadores, corregir los ángulos de los componentes y colocar cada pieza con precisión según el programa. Estas acciones ocurren repetidamente a alta velocidad, a menudo miles de veces en una ejecución de producción.
Por eso la máquina desempeña un papel tan central en el montaje SMT. Combina movimiento mecánico, alineación visual, control de software y alimentación de componentes en un proceso coordinado.
La máquina pick and place funciona después de la impresión de pasta de soldadura y antes de la soldadura por reflujo . Primero, la impresora de soldadura en pasta aplica soldadura en pasta a las almohadillas PCB. Luego, la máquina de recogida y colocación monta los componentes en esas áreas impresas.
Después de su colocación, el PCB pasa al horno de reflujo, donde la pasta de soldadura se funde y forma uniones de soldadura confiables. Si los componentes no se colocan correctamente antes del reflujo, la calidad final de la soldadura puede verse afectada.
Por esta razón, el proceso de recogida y colocación debe trabajar en estrecha colaboración con la impresora de soldadura en pasta, SPI, el horno de reflujo y el sistema AOI para respaldar una calidad de ensamblaje estable PCB.
Para las fábricas que pasan del ensamblaje manual a la producción SMT automatizada, la máquina de recogida y colocación suele ser el verdadero punto de inflexión. Reduce la manipulación manual, mejora la repetibilidad y ayuda a la fábrica a producir más tableros con menos variaciones de ubicación.
Esto es especialmente importante a medida que los productos electrónicos se vuelven más pequeños, los diseños PCB se vuelven más densos y los requisitos de entrega se vuelven más estrictos. Ya sea que la fábrica produzca tableros LED, tableros de control industrial, electrónica automotriz, electrónica de consumo o pedidos de EMS, la ubicación estable de los componentes es un requisito básico para una producción confiable.
Una máquina de recogida y colocación SMT es una máquina automatizada que se utiliza para colocar componentes de montaje en superficie en placas de circuito impreso durante el ensamblaje SMT. Recoge componentes de alimentadores, bandejas o tubos, verifica su posición a través de un sistema de visión y los coloca en las almohadillas correctas del PCB.
El término SMT significa Tecnología de montaje en superficie. En este proceso, los componentes electrónicos se montan directamente sobre la superficie de un PCB en lugar de insertarse a través de orificios. Estos componentes generalmente se denominan componentes SMD, que significa dispositivos de montaje en superficie.
En términos simples, una máquina pick and place SMT es el equipo que realiza el paso de colocación automática de componentes en el ensamblaje PCB.
En una línea de producción estándar SMT, el PCB pasa primero por la impresión de pasta de soldadura. La impresora aplica pasta de soldadura a las almohadillas donde se montarán los componentes. Después de eso, la máquina de recogida y colocación coloca los componentes necesarios en esas áreas de soldadura en pasta.
Una vez finalizada la colocación, el PCB ingresa al horno de reflujo. La pasta de soldadura se funde, se enfría y forma uniones de soldadura entre los componentes y las almohadillas PCB.
Esto significa que la máquina pick and place es responsable de uno de los pasos más críticos antes de soldar. No crea la unión de soldadura por sí solo, pero determina si cada componente está colocado correctamente antes de que comience el proceso de soldadura.
Durante la producción, la máquina realiza varias acciones en muy poco tiempo. Mueve el PCB a su posición, lee las marcas de referencia en el tablero, recoge componentes de los alimentadores, verifica la posición del componente, corrige pequeños errores de ángulo o compensación y coloca el componente en el PCB.
Estas acciones se repiten continuamente durante la producción. El objetivo no es sólo colocar los componentes rápidamente, sino también hacerlo de manera consistente y precisa.
Para lograr esto, una máquina de recogida y colocación funciona junto con varios sistemas, incluido el sistema de alimentación, el cabezal de colocación, las boquillas, las cámaras de visión, el sistema de control de movimiento, el sistema transportador y la plataforma de control de software.
La colocación manual depende en gran medida de la habilidad del operador, el juicio visual y la velocidad de producción. Puede funcionar para prototipos simples o lotes muy pequeños, pero es difícil mantener la coherencia cuando el PCB tiene muchos componentes o paquetes de paso fino.
Una máquina de recogida y colocación SMT utiliza coordenadas programadas y corrección de visión para repetir el mismo proceso de colocación con mucha mayor estabilidad. Dependiendo de la configuración de la máquina, puede colocar pequeños componentes de chips, circuitos integrados, LEDs, conectores y otras piezas de montaje en superficie.
Es por eso que la colocación automática se usa ampliamente en el ensamblaje PCB moderno. Mejora la eficiencia de la producción y ayuda a reducir los errores relacionados con la colocación causados por la manipulación manual.
El nombre 'elegir y colocar' suena simple, pero describe una de las acciones más importantes del ensamblaje SMT. La máquina primero toma un componente de un alimentador, bandeja o tubo, luego lo coloca en la posición exacta del PCB según el programa de producción.
En la producción real, este proceso es mucho más avanzado de lo que sugiere el nombre. Cada acción de colocación implica alimentación de componentes, captación de vacío, inspección de cámara, corrección de ángulo, posicionamiento PCB y control de movimiento preciso. Por este motivo, la máquina no sólo es rápida, sino también altamente coordinada.
El paso 'recoger' significa que la máquina utiliza una boquilla para recoger un componente del sistema de alimentación. La mayoría de los componentes SMD se suministran en alimentadores de cinta, mientras que los circuitos integrados, conectores o componentes especiales más grandes pueden provenir de bandejas o tubos.
Durante la recogida, la boquilla utiliza succión de vacío para sujetar el componente. Si el vacío es inestable, el componente puede moverse, caerse o recogerse incorrectamente. Esta es la razón por la que la condición del alimentador, la selección de las boquillas y el control del vacío son importantes en un entorno de producción real SMT.
Un proceso de selección estable es el primer paso hacia una colocación precisa. Si la máquina no puede seleccionar el componente correctamente, los siguientes pasos de alineación y colocación de la visión también se verán afectados.
El paso 'colocar' significa que la máquina mueve el componente a la posición programada y lo monta en la pasta de soldadura impresa en las almohadillas PCB. Antes de la colocación, el sistema de visión verifica la posición y el ángulo del componente y luego la máquina corrige cualquier pequeño desplazamiento automáticamente.
Este paso debe ser preciso y repetible. Es posible que un pequeño cambio no parezca grave antes del reflujo, pero después de soldar puede provocar defectos como compensación de componentes, uniones de soldadura deficientes o problemas de polaridad.
Para el ensamblaje PCB de alta densidad, la ubicación estable no se trata solo de velocidad. Se trata de garantizar que cada componente llegue donde debe, una y otra vez, durante toda la producción.
Aunque 'recoger y colocar' suena como un movimiento básico, la máquina detrás de él combina muchas tecnologías. Incluye mecánica de precisión, visión artificial, control de movimiento, sistemas de vacío, gestión de alimentadores y software de colocación.
Esta es la razón por la que dos máquinas con apariencia similar pueden funcionar de manera muy diferente en la producción real. La diferencia a menudo proviene de qué tan bien funcionan juntos estos sistemas en condiciones de funcionamiento continuo.
Para los fabricantes, comprender este punto es importante. Una máquina de recogida y colocación no debe juzgarse sólo por la rapidez con la que se mueve, sino también por la constancia con la que puede seleccionar, corregir y colocar componentes durante la producción diaria.

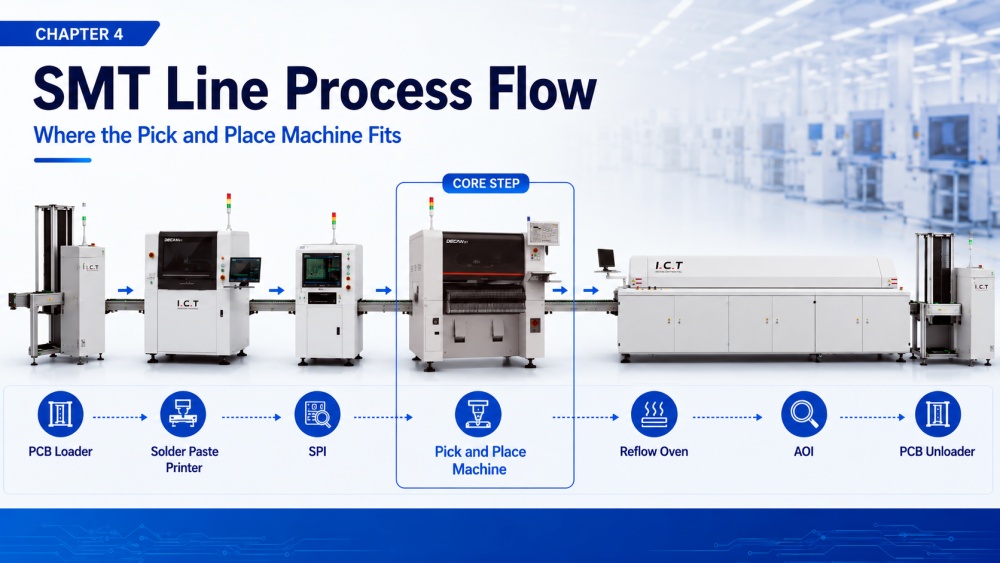

Se utiliza una máquina de recogida y colocación SMT en medio de la línea de producción SMT. Viene después de la impresión de pasta de soldadura y antes de la soldadura por reflujo. Esta posición lo convierte en un vínculo fundamental entre la preparación del PCB y la formación de las uniones de soldadura finales.
Una línea SMT típica puede incluir un cargador PCB , una impresora de soldadura en pasta, una SPI , una máquina de recogida y colocación, un horno de reflujo, un AOI y un descargador PCB. Cada máquina tiene su trabajo, pero en la máquina de colocación es donde el PCB comienza a convertirse en un conjunto electrónico funcional.
Antes del proceso de selección y colocación, el PCB solo tiene pasta de soldadura impresa en sus almohadillas. Una vez que la máquina de recogida y colocación completa su trabajo, el tablero se llena con los componentes SMD necesarios.
Este paso cambia el PCB de una placa preparada a una placa ensamblada lista para soldar. Es uno de los cambios más visibles en el proceso SMT, y también tiene un impacto directo en la calidad del PCBA final.
Si los componentes se colocan con precisión, el proceso de reflujo tiene una mejor base para formar uniones de soldadura confiables. Si la ubicación es inestable, el siguiente proceso puede exponer problemas como desplazamientos, puentes, desintegraciones o componentes faltantes.
La máquina pick and place no funciona sola. Depende de la impresora de soldadura en pasta proporcionar un depósito de pasta limpio y preciso. Si la soldadura en pasta está desalineada o es insuficiente, la calidad de la colocación aún puede verse afectada incluso cuando la máquina coloca los componentes correctamente.
SPI se usa a menudo antes de la colocación para inspeccionar la altura, el área, el volumen y el desplazamiento de la soldadura en pasta. Después de su colocación, el PCB ingresa al horno de reflujo, donde la pasta de soldadura se funde y crea las uniones de soldadura. Luego, AOI se utiliza para inspeccionar defectos como piezas faltantes, componentes incorrectos, compensaciones, errores de polaridad y problemas de soldadura.
Es por eso que la calidad SMT debe verse como un proceso de línea completa, no como el resultado de una sola máquina. La máquina pick and place es fundamental, pero debe funcionar junto con toda la línea SMT.
Debido a que la máquina de recogida y colocación se encuentra entre la impresión y el reflujo, cualquier inestabilidad en este paso puede afectar el resultado final. Un pequeño problema de colocación puede convertirse en un problema de calidad mayor después de soldar.
Al mismo tiempo, esta máquina también influye en el ritmo de producción. Si la colocación es demasiado lenta, puede convertirse en un cuello de botella de la línea. Si es inestable, la línea puede detenerse con frecuencia para realizar ajustes, inspecciones o retrabajos.
Es por eso que muchos fabricantes tratan la máquina pick and place como el motor de producción de la línea SMT. No solo coloca los componentes, sino que también ayuda a determinar qué tan bien puede funcionar toda la línea.

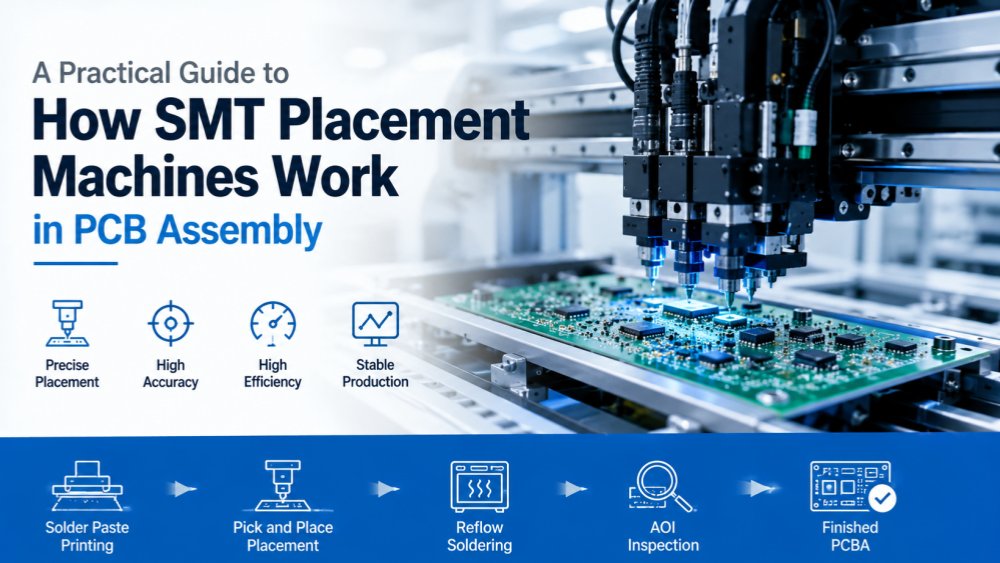

Una máquina de recogida y colocación SMT funciona mediante un proceso altamente coordinado. No se limita a mover piezas de un lugar a otro. Primero confirma la posición PCB, selecciona el componente correcto, verifica la alineación del componente y luego lo coloca en la ubicación programada con velocidad y precisión controladas.
Este proceso ocurre continuamente durante la producción. Durante un PCB, la máquina puede repetir el mismo movimiento básico cientos o incluso miles de veces, dependiendo de la cantidad de componentes en el tablero. El valor real de la máquina no es sólo la velocidad, sino su capacidad para repetir estas acciones con precisión estable durante todo el ciclo de producción.
Antes de comenzar la colocación, el PCB debe estar colocado correctamente dentro de la máquina. El transportador transfiere el PCB al área de colocación y la máquina fija el tablero en su lugar para evitar el movimiento durante la operación.
Luego, el sistema de visión lee las marcas fiduciales en el PCB. Estas marcas actúan como puntos de referencia, ayudando a la máquina a confirmar la posición y el ángulo real de la tabla. Incluso si el PCB tiene un pequeño desplazamiento durante la transferencia, el sistema puede calcular el desplazamiento y ajustar las coordenadas de ubicación.
Este paso es especialmente importante para circuitos integrados de paso fino, diseños PCB densos y productos que requieren una tolerancia de ubicación estricta. Sin una alineación PCB precisa, ni siquiera un buen cabezal de colocación puede garantizar resultados estables.
Una vez confirmada la posición PCB, la máquina recoge componentes de alimentadores, bandejas o tubos. La boquilla utiliza succión al vacío para levantar cada componente desde su posición de suministro.
Una vez seleccionado el componente, el sistema de visión comprueba su posición, ángulo y, a veces, su forma o polaridad. Si el componente está ligeramente girado o descentrado en la boquilla, el software corrige las coordenadas de ubicación antes de montarlo en el PCB.
Esta es una de las razones clave por las que la colocación automática es más confiable que la colocación manual. La máquina no depende únicamente del juicio visual. Utiliza cámaras, software y control de movimiento para reducir pequeños errores antes de que se conviertan en defectos de producción.
Después de la corrección de la visión, el cabezal de colocación se mueve a la posición objetivo y coloca el componente sobre la pasta de soldadura impresa en las almohadillas PCB. El movimiento debe ser rápido, pero también controlado. Demasiada fuerza puede dañar el componente o alterar la pasta de soldadura. Muy poco control puede causar una colocación inestable.
Cuando se colocan todos los componentes programados, el PCB se transfiere al siguiente proceso, generalmente soldadura por reflujo. En este punto, la placa ya no es solo un PCB impreso con pasta de soldadura. Se ha convertido en una placa poblada lista para soldar.
Aquí es donde queda claro el valor del proceso de recoger y colocar. Prepara el PCB para la formación confiable de juntas de soldadura en el horno de reflujo y afecta directamente la estabilidad del PCBA final.

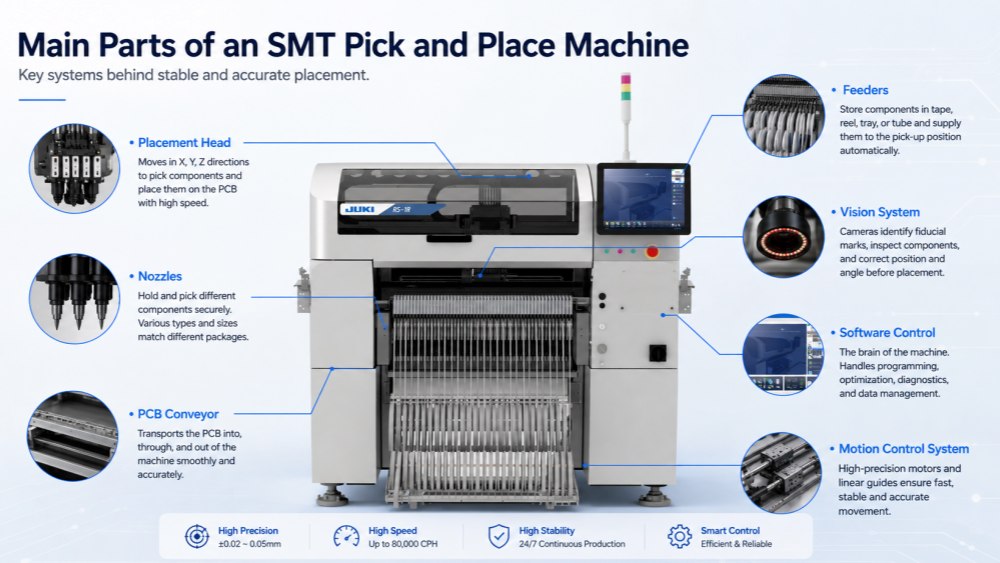

Una máquina de recogida y colocación se construye a partir de varios sistemas clave que funcionan juntos. Cada sistema tiene su propia función, pero ninguno funciona por sí solo. La colocación estable depende de la coordinación del transportador, las boquillas , alimentadoras , el cabezal de colocación, las cámaras, el software y el control de movimiento.
Comprender estas piezas principales ayuda a los compradores y a los equipos de producción a comprender mejor por qué las máquinas de colocación difieren en velocidad, precisión, estabilidad y rendimiento a largo plazo. También ayuda a explicar por qué dos máquinas que parecen similares desde fuera pueden funcionar de manera muy diferente en la planta de producción.
El bastidor de la máquina constituye la base de todo el sistema. Un marco estable ayuda a reducir la vibración durante el movimiento a alta velocidad y respalda la precisión de la colocación a largo plazo. Esto es especialmente importante cuando la máquina funciona continuamente en la producción diaria.
El transportador PCB transfiere los tableros dentro y fuera de la máquina. Debe guiar el PCB suavemente, posicionarlo correctamente y soportar diferentes tamaños de tablero. Para algunos productos, especialmente los tableros LED largos o los tableros de control industrial más gruesos, la estabilidad del transportador y el soporte de los tableros se vuelven aún más importantes.
La estructura de movimiento controla el movimiento del cabezal de colocación. Debe moverse rápidamente manteniendo una precisión repetible. Un buen sistema de movimiento permite que la máquina coloque componentes de manera eficiente sin sacrificar la estabilidad.

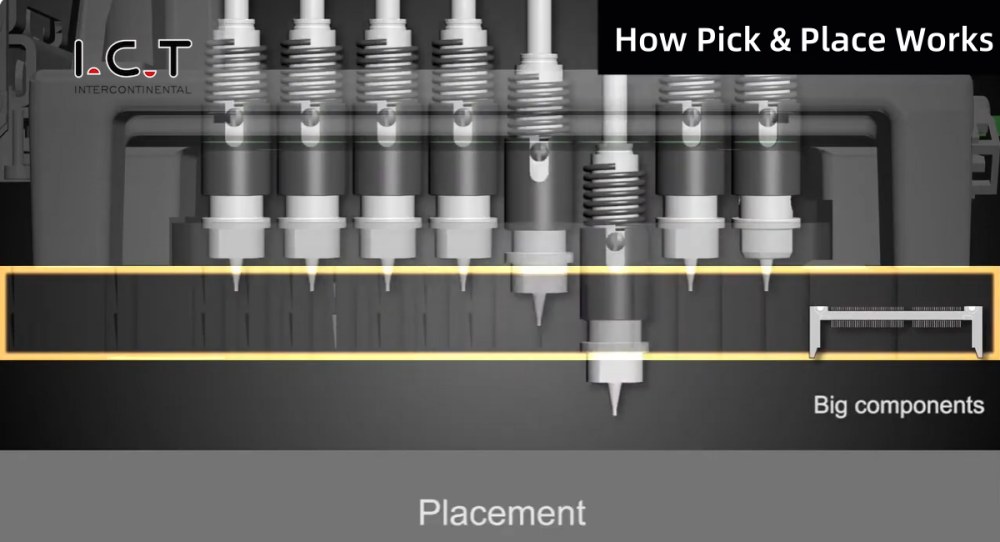

El cabezal de colocación es la parte principal de la máquina. Se desplaza entre la zona de suministro de componentes y el PCB, llevando la boquilla que recoge y coloca cada componente.
Las boquillas son pequeñas pero muy importantes. Utilizan succión al vacío para sujetar los componentes durante el movimiento. Diferentes tamaños y formas de componentes pueden requerir diferentes tipos de boquillas. Una resistencia de chip pequeña y un IC grande no siempre se pueden manejar con la misma boquilla.
Los alimentadores suministran componentes a la máquina. Las piezas SMD más comunes se suministran a través de alimentadores de cinta, mientras que los circuitos integrados o componentes especiales más grandes pueden utilizar alimentadores de bandeja o alimentadores de barras. Si el alimentador no suministra los componentes sin problemas, el proceso de colocación puede ralentizarse o volverse inestable.
El sistema de visión es una de las partes más importantes de una máquina de recogida y colocación SMT. Comprueba PCB marcas fiduciales, verifica la posición del componente y ayuda a corregir el ángulo o el desplazamiento antes de la colocación.
El control por software conecta todas las acciones de la máquina. Gestiona programas de colocación, bibliotecas de componentes, posiciones de alimentadores, selección de boquillas, trayectorias de movimiento y datos de producción. Sin un software fiable, ni siquiera el hardware mecánico más potente puede ofrecer resultados de producción estables.
En la producción SMT moderna, el lado del software está adquiriendo cada vez más importancia. Un buen software puede reducir el tiempo de configuración, mejorar la gestión de programas, respaldar la trazabilidad y ayudar a los operadores a ejecutar la producción con menos errores. Por este motivo, una máquina pick and place debe entenderse tanto como un sistema mecánico como como un sistema de control digital.

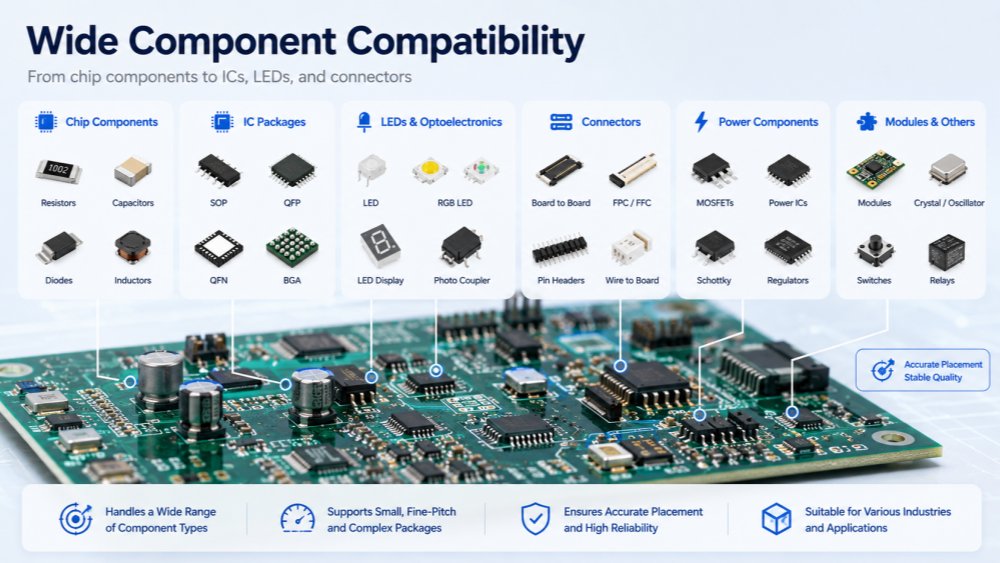

Una máquina de recogida y colocación SMT está diseñada para manejar una amplia gama de componentes de montaje en superficie utilizados en el ensamblaje PCB. Estos componentes pueden ser muy pequeños, como resistencias de chip y condensadores, o más complejos, como circuitos integrados, LEDs, conectores y módulos.
Sin embargo, no todas las máquinas pueden colocar todos los componentes igualmente bien. La gama real de componentes depende del cabezal de colocación de la máquina, el sistema de boquillas, las opciones de alimentación, la capacidad de visión y el control del software. Por eso es importante comprender los tipos de componentes antes de planificar un proceso de producción SMT.
La mayoría de las máquinas de recogida y colocación SMT pueden manejar componentes SMD comunes, como resistencias, condensadores, diodos, transistores, inductores y pequeños paquetes de circuitos integrados. Estas piezas normalmente se suministran en carretes de cinta y se cargan en alimentadores de cinta.
Para el ensamblaje estándar PCB, estos componentes suelen representar el mayor porcentaje de la lista de materiales. Un sistema de alimentación estable y una recogida precisa de las boquillas son importantes porque es posible que la máquina necesite colocar miles de estas piezas durante una ejecución de producción.
Aunque estos componentes parecen simples, la coherencia en la ubicación sigue siendo importante. Pequeños cambios, orientación incorrecta o captación inestable pueden afectar la calidad de la soldadura después del reflujo.
Además de los componentes de chip estándar, muchas máquinas de recogida y colocación también pueden colocar paquetes de circuitos integrados como SOP, QFP, QFN, BGA y CSP. Estos componentes generalmente requieren una mejor alineación visual porque el paso de sus pines o el área de soldadura es más sensible.
Los componentes LED también se colocan ampliamente en las máquinas SMT, especialmente en iluminación LED, módulos de visualización y productos de iluminación para automóviles. Para la producción de LED, la dirección de ubicación, la coherencia de la posición y el apoyo de la junta directiva son especialmente importantes.
Algunas máquinas también pueden manejar conectores, protectores, módulos pequeños y otros componentes de formas especiales. Estas piezas pueden requerir boquillas especiales, alimentadores de bandejas o ajustes de colocación más cuidadosos.
La gama de componentes afecta directamente el tipo de productos que puede producir una fábrica. Un PCB simple con principalmente resistencias y condensadores es muy diferente de una placa compleja con BGA, conectores, condensadores grandes y circuitos integrados de paso fino.
Si la máquina no puede manejar ciertos componentes sin problemas, es posible que la fábrica necesite una colocación manual, pasos de proceso adicionales o una configuración de máquina diferente. Esto puede reducir la eficiencia y aumentar el riesgo de calidad.
Por este motivo, la gama de componentes nunca debe tratarse como un pequeño detalle. Es uno de los factores básicos que determina si una máquina pick and place SMT puede satisfacer las necesidades reales de producción.

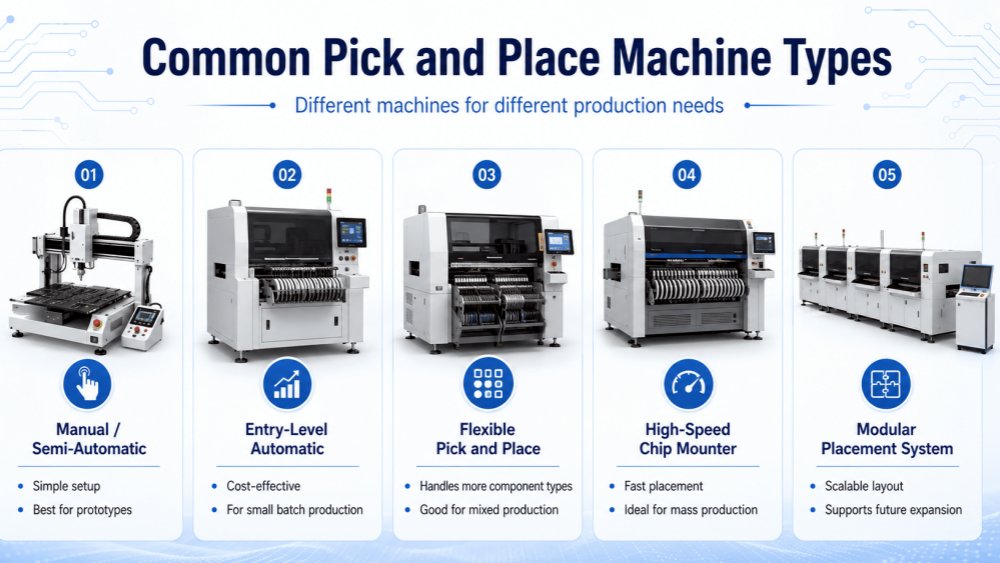

SMT las máquinas de recogida y colocación vienen en diferentes tipos porque PCB los fabricantes tienen diferentes objetivos de producción. Algunas fábricas necesitan una solución de bajo coste para los prototipos. Algunos necesitan máquinas flexibles para una producción de alta mezcla. Otros necesitan una colocación a alta velocidad para la producción en masa.
No existe un único tipo de máquina que se adapte a todas las fábricas. El tipo correcto depende de la complejidad del producto, el volumen de producción, la combinación de componentes, el diseño de la fábrica y los planes de expansión futuros.
Las máquinas pick and place manuales o semiautomáticas se utilizan a menudo para prototipos, trabajos de reparación, proyectos de laboratorio o producción en lotes muy pequeños. Ayudan a mejorar la colocación en comparación con el trabajo totalmente manual, pero aún dependen en gran medida de la habilidad del operador.
Las máquinas automáticas de nivel básico están un paso por encima de los sistemas manuales. Pueden colocar componentes automáticamente según un programa y son adecuados para fábricas pequeñas o líneas de producción de nueva creación. Para tableros simples y de rendimiento moderado, pueden ser un punto de partida práctico.
Sin embargo, estas máquinas suelen tener límites en cuanto a velocidad, capacidad del alimentador, gama de componentes y escalabilidad a largo plazo. Son útiles para la producción básica, pero pueden no ser suficientes cuando aumenta el volumen o la complejidad del producto.
Las máquinas flexibles de recogida y colocación están diseñadas para fábricas que producen diferentes tipos de PCB. Por lo general, pueden manejar una gama más amplia de componentes, incluidos componentes de chips, circuitos integrados, LEDs, conectores y algunos paquetes especiales.
Este tipo de máquina se utiliza a menudo en la producción de EMS, tableros de control industrial, electrónica automotriz y fabricación de volumen medio. Para estos clientes, la flexibilidad puede ser más valiosa que simplemente perseguir la mayor velocidad de colocación.
Una máquina flexible ayuda a reducir la presión de los frecuentes cambios de producto. Le da a la fábrica más espacio para manejar diferentes listas de materiales, diferentes tamaños PCB y diferentes lotes de producción.
Los montadores de chips de alta velocidad están diseñados para ser veloces. Se utilizan comúnmente para productos con muchos componentes pequeños, como placas LED, electrónica de consumo, placas de alimentación y otras aplicaciones de gran volumen.
Los sistemas de colocación modular están diseñados para fábricas que necesitan capacidad y escalabilidad. Una línea se puede configurar primero con una máquina y luego expandirse con más módulos de colocación a medida que crece la producción.
Para fábricas SMT más grandes, una configuración común puede combinar la colocación de alta velocidad con la colocación flexible. Esto permite que la línea coloque pequeños componentes de chips rápidamente y al mismo tiempo maneje circuitos integrados, conectores y piezas más complejas con mayor flexibilidad.
Mucha gente utiliza los términos 'máquina de recogida y colocación' y 'montador de chips' de la misma manera. En las conversaciones diarias SMT, esto suele ser aceptable. Ambos términos se refieren al equipo utilizado para colocar componentes de montaje en superficie en PCB.
Pero desde un punto de vista de producción más práctico, puede haber una ligera diferencia de significado. Comprender esta diferencia ayuda a los clientes a leer las especificaciones de las máquinas con mayor claridad y evitar confusiones al comparar equipos.
'Máquina de recogida y colocación' es un término más amplio. Describe la función básica de la máquina: recoger componentes de un sistema de suministro y colocarlos en un PCB.
Este término se puede utilizar para muchos tipos de equipos de colocación SMT, incluidas máquinas de nivel básico, máquinas de colocación flexibles, máquinas de alta velocidad y sistemas de colocación modulares.
Debido a esto, 'SMT máquina de recogida y colocación' suele ser el mejor término general cuando se habla de colocación automática de componentes en el ensamblaje PCB.
'Montador de chips' se utiliza a menudo para describir máquinas enfocadas en colocar componentes de chips a alta velocidad. Estos componentes pueden incluir resistencias, condensadores, diodos pequeños, LED pequeños y otras piezas SMD estándar.
En muchas líneas SMT, se utiliza un montador de chips para la colocación rápida de componentes más pequeños, mientras que otro montador flexible puede manejar circuitos integrados, conectores o componentes más complejos.
Esto es especialmente común en la producción de gran volumen, donde la línea está dispuesta para equilibrar la velocidad y la capacidad de manipulación de componentes.
La diferencia entre estos términos es importante porque un cliente puede pensar que una máquina puede realizar perfectamente cada tarea de colocación. En realidad, diferentes máquinas están optimizadas para diferentes trabajos.
Un montador de chips de alta velocidad puede ser excelente para colocar miles de componentes pequeños, pero puede no ser la mejor opción para circuitos integrados complejos, conectores altos o componentes de formas especiales. Es posible que una máquina de recogida y colocación flexible no sea la más rápida, pero puede satisfacer una gama más amplia de necesidades de producción.
Por eso, al comparar máquinas, es mejor mirar más allá del nombre. La verdadera pregunta es si la máquina puede manejar su tamaño PCB, estructura de lista de materiales, rango de componentes y objetivo de producción.
Una máquina pick and place SMT es importante porque controla uno de los pasos más sensibles del ensamblaje PCB: colocar cada componente de montaje en superficie en la posición correcta antes de soldar. Si este paso es inestable, el siguiente proceso de reflujo no puede 'solucionar' completamente el problema.
Para muchas fábricas, la máquina de recogida y colocación es también el punto en el que la producción empieza a automatizarse verdaderamente. Reduce la manipulación manual, mejora la repetibilidad y ayuda a los fabricantes a producir PCBAs más consistentes a mayor velocidad.
La colocación manual puede funcionar para prototipos o lotes muy pequeños, pero resulta difícil cuando el PCB tiene cientos de componentes o cuando aumenta el volumen del pedido. Una máquina de recogida y colocación puede colocar componentes mucho más rápido y de forma más consistente que el trabajo manual.
Esto no sólo mejora la velocidad de colocación. También ayuda a que toda la línea SMT funcione mejor. Cuando el proceso de colocación es estable, los tableros pueden pasar continuamente de la impresión a la colocación y luego al reflujo y la inspección.
Para los fabricantes que manejan pedidos de producción regulares, este flujo estable es muy importante. Ayuda a reducir el tiempo de espera, la corrección manual y las interrupciones innecesarias del proceso.
En el ensamblaje PCB, la coherencia importa tanto como la velocidad. Una máquina puede repetir el mismo programa de colocación una y otra vez, manteniendo las posiciones de los componentes más estables en diferentes placas y lotes de producción.
Esto es especialmente útil para diseños PCB densos, circuitos integrados de paso fino, LED y productos con estrictos requisitos de calidad. Cuando cada componente se coloca con precisión, el proceso de reflujo tiene una mejor base para formar uniones de soldadura confiables.
Un proceso de selección y colocación estable puede ayudar a reducir problemas comunes relacionados con la ubicación, como desplazamiento de componentes, piezas faltantes, orientación incorrecta o posicionamiento inconsistente.
El montaje manual depende en gran medida de la experiencia y la concentración de los operadores. Incluso los trabajadores calificados pueden enfrentar desafíos cuando los componentes son muy pequeños, los tableros son densos o la producción debe continuar durante muchas horas.
Una máquina de recogida y colocación SMT utiliza coordenadas programadas, alineación de visión y movimiento controlado para reducir esta dependencia. Los operadores siguen desempeñando un papel importante, pero su trabajo se centra más en la configuración, el seguimiento, la preparación de materiales y el control de procesos.
Para las fábricas en crecimiento, este es un gran paso. Hace que la producción sea más fácil de gestionar, más fácil de repetir y más fácil de escalar.
Una máquina pick and place no crea la unión de soldadura por sí sola, pero la calidad de su colocación tiene un impacto directo en el resultado final de la soldadura. Si un componente no se coloca correctamente antes del reflujo, es posible que el defecto solo se vuelva visible después de soldarlo.
Por eso la colocación no debe tratarse como un simple paso mecánico. Es un proceso que conecta la alimentación del material, la alineación PCB, el reconocimiento de componentes, el estado de la boquilla, la programación del software y la calidad de la soldadura final.

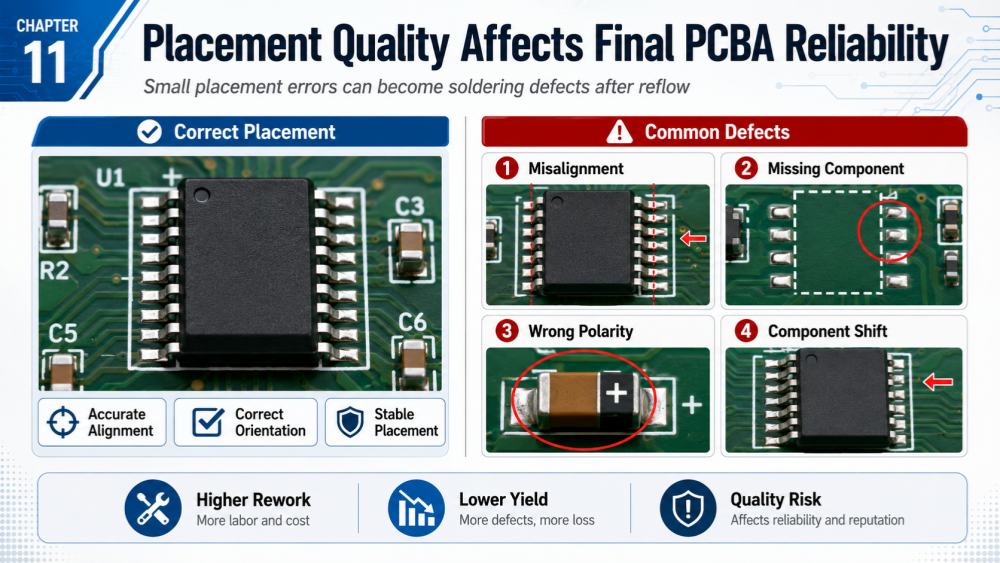

Varios defectos PCBA pueden estar relacionados con el proceso de recogida y colocación. Estos pueden incluir desalineación de componentes, componentes faltantes, componentes incorrectos, polaridad invertida, desplazamiento de componentes y mal contacto con la soldadura en pasta.
Para los circuitos integrados de paso fino, incluso una pequeña desviación de ubicación puede provocar puentes de soldadura o uniones abiertas después del reflujo. En el caso de los LED, la dirección incorrecta o la inconsistencia en la posición pueden afectar la apariencia del producto y la función eléctrica. Para conectores o componentes más grandes, la ubicación inestable puede provocar problemas de soldadura o ensamblaje débiles.
Estos defectos pueden aumentar el tiempo de retrabajo, reducir el rendimiento del primer paso y crear riesgos ocultos de confiabilidad si no se controlan a tiempo.
Es importante comprender que no todos los defectos después del reflujo son causados por la máquina de recogida y colocación. SMT la calidad depende de varios procesos conectados.
Por ejemplo, una impresión deficiente de la soldadura en pasta puede provocar soldadura, puentes o desplazamiento de componentes insuficientes. Un perfil de reflujo inestable también puede provocar defectos de soldadura. La carga incorrecta de material, las boquillas desgastadas, los alimentadores dañados o la configuración incorrecta del programa pueden crear problemas incluso si la máquina en sí es capaz.
Esta es la razón por la que las buenas fábricas no sólo preguntan: '¿Es precisa la máquina de colocación?', sino que también verifican todo el proceso antes y después de la colocación.
Un proceso estable de recogida y colocación ayuda a reducir muchos defectos evitables. La alineación PCB precisa, las boquillas limpias, el funcionamiento fluido del alimentador, las bibliotecas de componentes correctas y la inspección visual confiable respaldan una mejor calidad de colocación.
Cuando se controlan estos factores, el PCB ingresa al horno de reflujo con los componentes colocados de manera correcta y consistente. Esto le da al proceso de soldadura una base más sólida y ayuda a mejorar la estabilidad general del ensamblaje PCB.
En términos simples, una buena ubicación no garantiza por sí sola una soldadura perfecta, pero una mala ubicación casi siempre crea riesgos para el siguiente proceso.
Una máquina pick and place SMT es solo una parte de la línea SMT completa. Funciona mejor cuando el equipo circundante también es estable y está correctamente adaptado. En la producción real, la impresión, la colocación, la soldadura y la inspección están conectadas como una sola cadena.
Si un paso es inestable, el siguiente puede verse afectado. Es por eso que los fabricantes deben comprender no solo la máquina de recogida y colocación en sí, sino también cómo funciona con la impresora de soldadura en pasta, SPI, el horno de reflujo, AOI y el equipo de manipulación.
Antes de la colocación, la impresora de soldadura en pasta aplica pasta de soldadura en las almohadillas PCB. Esta es la base para la colocación de componentes y la formación de juntas de soldadura. Si la pasta se imprime demasiada, muy poca o en la posición incorrecta, la colocación y la calidad de la soldadura pueden verse afectadas.
SPI, o inspección de soldadura en pasta, verifica la soldadura en pasta impresa antes de colocar los componentes. Puede detectar problemas como pasta insuficiente, pasta excesiva, pasta desplazada o mala forma de la pasta.
Este paso es valioso porque detecta los defectos de impresión a tiempo. Una vez que se colocan y sueldan los componentes, el costo de encontrar y solucionar problemas se vuelve mucho mayor.
Después de la colocación, el PCB pasa al horno de reflujo. El horno calienta la placa a través de un perfil de temperatura controlado, lo que permite que la pasta de soldadura se derrita y forme juntas de soldadura entre los componentes y las almohadillas PCB.
La máquina de recogida y colocación debe colocar cada componente con precisión antes de que esto suceda. Si un componente se desplaza, se inclina, se invierte o no está bien asentado, el proceso de reflujo puede exponer el problema como un defecto visible.
Es por eso que la colocación y el reflujo deben considerarse juntos. Una buena ubicación proporciona al reflujo un mejor punto de partida, mientras que un horno de reflujo estable ayuda a completar el proceso de soldadura correctamente.
Después del reflujo, AOI verifica el PCB terminado en busca de defectos visibles. Puede inspeccionar componentes faltantes, piezas incorrectas, problemas de polaridad, compensación de componentes, puentes de soldadura, soldadura insuficiente y otros problemas comunes.
Los equipos de manipulación como PCB cargadores, transportadores, buffers y descargadores también respaldan el funcionamiento estable de la línea. La transferencia fluida PCB reduce la manipulación manual y ayuda a mantener la producción continua.
En una línea SMT bien planificada, cada máquina apoya a la siguiente. La máquina de recogida y colocación es central, pero la producción estable proviene del trabajo conjunto de toda la línea.

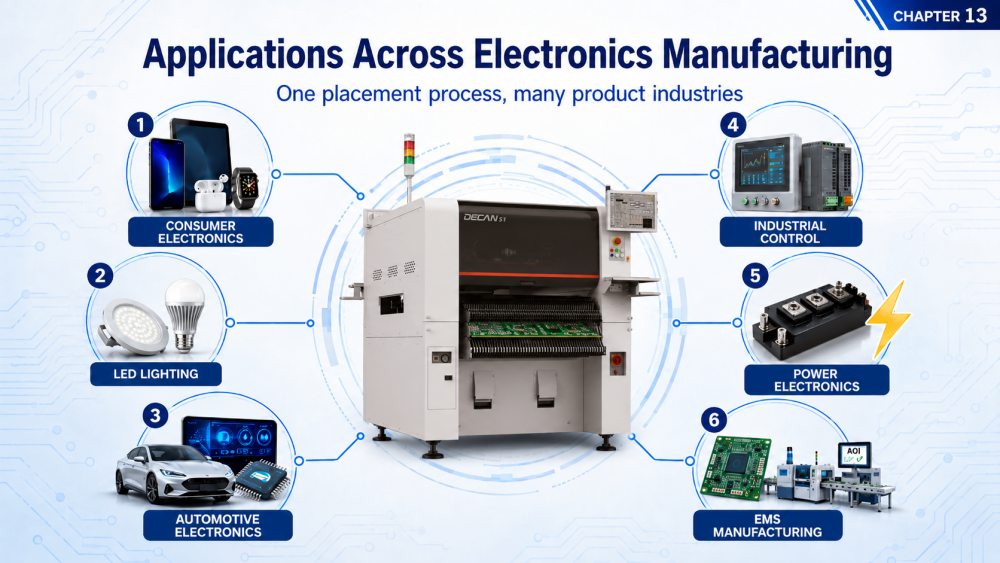

Las máquinas pick and place SMT se utilizan en muchas industrias de fabricación de productos electrónicos . Cualquier producto que utilice componentes de montaje superficial en un PCB puede requerir este tipo de equipo, especialmente cuando la producción necesita velocidad, consistencia y calidad repetible.
Diferentes industrias tienen diferentes requisitos. Algunos se centran en un volumen alto. Algunos se centran en la precisión y la confiabilidad. Otros necesitan flexibilidad porque producen muchos modelos PCB en lotes pequeños o medianos.
La electrónica de consumo suele utilizar diseños PCB compactos con muchos componentes pequeños. Productos como dispositivos inteligentes, módulos de control, cargadores y pequeñas placas electrónicas necesitan una colocación rápida y precisa para respaldar una producción estable.
La iluminación LED es otra aplicación común. Las bombillas LED, los tubos LED, los paneles LED, las tiras LED y los tableros de iluminación de automóviles a menudo requieren muchos componentes repetidos. Para estos productos, la consistencia de la colocación puede afectar tanto el rendimiento eléctrico como la apariencia visual.
En ambas industrias, la máquina de recogida y colocación ayuda a los fabricantes a aumentar la producción y, al mismo tiempo, mantiene estable la colocación de los componentes en grandes lotes de producción.
La electrónica del automóvil suele requerir una mayor fiabilidad. Las placas utilizadas en sistemas de iluminación, controladores, sensores y módulos de potencia pueden incluir circuitos integrados, conectores, condensadores y otros componentes que deben colocarse con precisión.
Los tableros de control industriales suelen tener una combinación de componentes más amplia. Puede que no siempre requieran la velocidad más alta, pero necesitan una ubicación estable para diferentes tipos de componentes y tamaños de placas.
La electrónica de potencia puede incluir componentes más grandes, placas más gruesas y piezas más pesadas. Para estos productos, el proceso de colocación debe respaldar tanto la precisión como el manejo estable de los componentes.
Los fabricantes de EMS suelen encargarse de muchos proyectos diferentes de clientes. Un día pueden producir tableros de control industrial y al día siguiente pueden producir módulos de comunicación, tableros LED o productos electrónicos de consumo.
Para este tipo de producción, la flexibilidad es muy importante. La máquina debe admitir diferentes tamaños PCB, estructuras de listas de materiales, paquetes de componentes y lotes de producción.
Esta es la razón por la que las máquinas pick and place SMT no sólo se utilizan para la producción en masa. También se utilizan ampliamente en ensamblajes PCB de alta mezcla, donde el cambio estable, el control confiable del programa y la amplia compatibilidad de componentes son clave para la producción diaria.
Una máquina de recogida y colocación necesita un mantenimiento regular para mantener la colocación estable a lo largo del tiempo. Incluso una máquina de alta calidad puede perder precisión o eficiencia si las boquillas, los alimentadores, las cámaras, los transportadores o los sistemas de vacío no se revisan adecuadamente.
El mantenimiento básico no se trata sólo de prevenir averías. También ayuda a reducir los errores de colocación, la recogida inestable, las paradas inesperadas de la máquina y los problemas de calidad durante la producción. Para cualquier fábrica que utilice ensamblaje SMT, el mantenimiento debe ser parte de la rutina de producción diaria, no algo que se haga sólo después de que aparece un problema.
Las boquillas contactan directamente con el proceso de recogida de componentes. Si una boquilla está bloqueada, desgastada o sucia, es posible que la máquina no recoja los componentes correctamente o que el componente se desplace durante el movimiento. La limpieza e inspección periódicas de las boquillas pueden ayudar a evitar piezas faltantes y una colocación inestable.
Los comederos también necesitan atención. Un alimentador que no hace avanzar los componentes con suavidad puede provocar errores de recogida, retrasos o alarmas repetidas de la máquina. Los operadores deben verificar el estado del alimentador, el movimiento de la cinta, la tensión de la cinta de cubierta y el suministro de componentes antes de que comience la producción.
El sistema de visión también debe mantenerse limpio. El polvo, los residuos de fundente o las malas condiciones de iluminación pueden afectar el reconocimiento de la cámara. Las cámaras limpias ayudan a la máquina a leer las marcas fiduciales y las posiciones de los componentes con mayor precisión.
La succión de vacío es fundamental para una recogida estable de componentes. Si el nivel de vacío es inestable, es posible que la boquilla no sujete el componente de forma segura. Esto puede provocar la caída de piezas, la rotación de componentes o fallos en la colocación.
La presión del aire debe comprobarse periódicamente según los requisitos de la máquina. Un pequeño problema en el suministro de aire puede crear problemas de producción repetidos que son difíciles de encontrar a primera vista.
El sistema transportador también necesita un movimiento suave. Si el PCB no se transfiere o no se coloca correctamente, la precisión de la ubicación puede verse afectada. Verificar el ancho del riel, el soporte de la placa, los sensores y las cintas transportadoras ayuda a mantener estable todo el proceso.
Un buen mantenimiento no siempre tiene por qué ser complicado. Una rutina práctica puede incluir limpieza diaria, inspección semanal, calibración periódica, respaldo del programa y reemplazo de piezas desgastadas.
Los operadores también deben registrar alarmas repetidas o problemas de ubicación. Si el mismo problema aparece una y otra vez, puede indicar un problema con el alimentador, desgaste de la boquilla, embalaje deficiente de los componentes o una configuración de programa incorrecta.
Una máquina de recogida y colocación bien mantenida puede funcionar con mayor fluidez, reducir el tiempo de inactividad y respaldar una calidad de ensamblaje PCB más consistente.
Muchos clientes primero comparan las máquinas pick and place por velocidad, marca o precio. Estos factores son importantes, pero no cuentan la historia completa. En la producción real SMT, el rendimiento de la máquina depende del producto, la combinación de componentes, el método de configuración, la habilidad del operador y el control del proceso de línea completa.
Comprender los malentendidos comunes puede ayudar a las fábricas a evitar expectativas erróneas y tomar mejores decisiones al planificar la producción SMT.
La velocidad es importante, pero una máquina más rápida no siempre es la mejor opción para todas las fábricas. Una máquina con alta velocidad nominal puede funcionar muy bien en placas simples con muchos componentes de chips repetidos. Pero si el producto tiene muchos circuitos integrados, conectores, componentes de bandeja o cambios frecuentes de modelo, la producción real puede ser muy diferente de la cantidad nominal.
Para una producción de alta mezcla, la estabilidad, la configuración del alimentador, la gama de componentes y la eficiencia del cambio pueden ser más valiosos que la velocidad máxima por sí sola.
Esta es la razón por la que las fábricas no deberían juzgar una máquina de recogida y colocación únicamente por el CPH. La mejor pregunta es si la máquina puede igualar el diseño, la estructura de la lista de materiales y el cronograma de producción reales PCB.
Algunos clientes esperan que una máquina maneje todos los productos a la perfección. En realidad, diferentes ensamblajes PCB requieren diferentes capacidades de ubicación.
Una placa LED simple, una placa de control automotriz, una electrónica de potencia PCB y una placa de comunicación de alta densidad pueden necesitar diferentes prioridades de ubicación. Algunos productos necesitan velocidad. Algunos necesitan mayor precisión. Algunos necesitan más posiciones de alimentación. Algunos necesitan un mejor soporte para componentes más grandes o con formas especiales.
Una máquina pick and place puede ser muy flexible, pero aún tiene límites. La solución adecuada debe basarse en las necesidades de producción reales, no sólo en una descripción general de la máquina.
Una máquina pick and place es fundamental, pero no controla la calidad SMT por sí sola. La calidad final PCBA también depende de la impresión de soldadura en pasta, la inspección SPI, el perfil de temperatura de reflujo, la inspección AOI, el manejo de materiales y la configuración del operador.
Por ejemplo, si la impresión de la soldadura en pasta es deficiente, una colocación precisa aún puede provocar defectos en la soldadura. Si el perfil de reflujo es inestable, es posible que un componente bien colocado aún tenga uniones de soldadura débiles.
Por este motivo, la producción SMT fiable debe considerarse como un proceso completo. La máquina pick and place es una de las partes más importantes, pero debe funcionar junto con el SMT lin completo.
No todas las fábricas comienzan con una línea SMT completamente automática. Algunos comienzan con la colocación manual, herramientas simples o producción en lotes pequeños. Pero a medida que aumentan los pedidos y los diseños PCB se vuelven más complejos, la colocación manual a menudo se vuelve difícil de controlar.
Una máquina de recogida y colocación SMT se vuelve necesaria cuando una fábrica necesita una mayor consistencia, mayor producción, menor dependencia manual y una calidad de producción más repetible.
La colocación manual puede ser aceptable para prototipos simples o cantidades muy pequeñas. Pero cuando aumenta el número de componentes, el trabajo manual se convierte rápidamente en un cuello de botella.
Los operadores necesitan más tiempo para colocar cada componente, comprobar la dirección, evitar errores y mantener la coherencia del proceso. A medida que crece el volumen de producción, esto se vuelve más difícil de gestionar.
Una máquina de recogida y colocación ayuda a resolver este problema colocando los componentes automáticamente según un programa. Permite que la fábrica pase de un lento montaje manual a un flujo de producción más estable.
A medida que los diseños PCB se vuelven más densos, la precisión de la ubicación se vuelve más importante. Los componentes pequeños, los circuitos integrados de paso fino, los LED y los conectores requieren un posicionamiento estable antes de la soldadura por reflujo.
La colocación manual puede variar de un operador a otro. Incluso el mismo operador puede obtener resultados diferentes después de largas jornadas de trabajo. Estas pequeñas variaciones pueden provocar retrabajos, presión de inspección y rendimiento inestable en la primera pasada.
Una máquina automática de recogida y colocación mejora la repetibilidad mediante el uso de coordenadas programadas, corrección de la visión y movimiento de colocación controlado. Esto ayuda a las fábricas a mantener una calidad más constante en los diferentes lotes.
Una fábrica puede necesitar una máquina de recogida y colocación cuando se prepara para aceptar pedidos más grandes, reducir el tiempo de entrega o construir una línea de producción SMT más completa.
Este es a menudo el punto donde la planificación de la producción se vuelve más seria. La fábrica debe pensar en el tamaño PCB, los tipos de componentes, la producción objetivo, la impresión de pasta de soldadura, la soldadura por reflujo, la inspección y la expansión futura.
En esta etapa, la máquina de recogida y colocación no es sólo una pieza de equipo. Se convierte en parte de la capacidad de producción a largo plazo de la fábrica. Elegir la configuración adecuada puede ayudar a que la fábrica crezca con menos problemas de proceso en el futuro.
Después de entender lo que hace una máquina pick and place SMT, la siguiente pregunta suele ser más práctica: ¿qué tipo de máquina o configuración de producción es adecuada para una fábrica real?
No hay una respuesta fiable sin información básica de producción. Se debe planificar una solución de recogida y colocación en función del PCB real, la lista de componentes, el volumen de producción, el diseño de la fábrica y los objetivos de producción a largo plazo. Sin estos detalles, la selección de la máquina puede convertirse fácilmente en una suposición basada únicamente en la velocidad o el precio.
Para muchos fabricantes, elegir una máquina pick and place es también el comienzo de la planificación de una línea SMT completa. La máquina debe funcionar con la impresora de soldadura en pasta, SPI, el horno de reflujo, AOI, el equipo de manipulación y, a veces, con procesos posteriores de inmersión o recubrimiento. Por eso es importante tener una vista completa desde el principio.
La primera información necesaria es el propio PCB. La longitud, el ancho, el espesor, el diseño del panel y la forma especial del tablero afectan la configuración de la máquina.
La lista de materiales es igualmente importante. Muestra qué componentes deben colocarse, cuántas piezas se utilizan y qué tipos de paquetes se incluyen. Una placa con principalmente resistencias y condensadores puede tener requisitos de máquina muy diferentes a los de una placa con BGAs, QFN, conectores, LEDs, blindajes o componentes de formas especiales.
Estos detalles ayudan a los ingenieros a comprender las necesidades del alimentador, los requisitos de las boquillas, los requisitos de visión, la dificultad de colocación y la carga de trabajo de producción real. Dos PCB pueden parecer similares en tamaño, pero si una placa tiene más componentes o paquetes más complejos, la solución de ubicación requerida puede ser completamente diferente.
Una buena solución no sólo debería satisfacer las necesidades de producción actuales. También debe coincidir con el flujo de producción completo de SMT. La producción objetivo, los turnos de trabajo, la combinación de productos, los requisitos de inspección y los planes de expansión futuros influyen en la configuración final del equipo.
Por ejemplo, una máquina de recogida y colocación de alta velocidad puede no aportar un valor de producción real si la impresora, el horno de reflujo, AOI o el sistema de manipulación no pueden seguir el ritmo. De la misma manera, una máquina de colocación flexible puede ser más adecuada para fábricas que produzcan muchos modelos PCB en lotes más pequeños.
Por este motivo, la selección de la máquina debe estar relacionada con la planificación de la línea completa. El objetivo no es solo elegir una máquina, sino construir una línea de producción que funcione sin problemas desde la carga PCB hasta la soldadura, la inspección, la descarga y, posteriormente, la expansión del proceso.
Para las nuevas fábricas o los fabricantes en expansión, a menudo resulta difícil juzgar la máquina adecuada únicamente a partir de un catálogo. La producción real requiere experiencia con diferentes industrias, tipos PCB, paquetes de componentes, diseños de fábrica y requisitos de proceso.
I.C.T respalda a los clientes con soluciones completas de líneas de SMT, DIP y recubrimiento conformado. En lugar de considerar la máquina de recogida y colocación como una sola pieza del equipo, I.C.T evalúa el proceso de producción completo, incluida la impresión de pasta de soldadura, la colocación de componentes, la soldadura por reflujo, la inspección, la manipulación, el ensamblaje de orificios pasantes y los requisitos de recubrimiento cuando sea necesario.
Con experiencia en proyectos en muchas industrias y tipos de productos, I.C.T puede ayudar a los fabricantes a planificar una solución más práctica basada en la información de PCB, la estructura de la lista de materiales, la capacidad objetivo, el presupuesto y la expansión futura. Esto hace que el proyecto sea más seguro, más preciso y más fácil de escalar en el futuro.
Una máquina pick and place SMT es mucho más que una máquina que mueve componentes desde los alimentadores a una PCB. Es el equipo principal que conecta la impresión de soldadura en pasta, la colocación de componentes, la soldadura por reflujo y la inspección final en un proceso de ensamblaje completo SMT.
Al comprender cómo funciona, qué piezas incluye, qué componentes puede colocar y cómo coopera con otros equipos SMT, los fabricantes pueden tomar mejores decisiones al planificar la producción de ensamblajes PCB.
Para las fábricas nuevas, comprender la máquina de recogida y colocación ayuda a tener una imagen clara de la producción SMT. Explica por qué el posicionamiento PCB, la estabilidad del alimentador, el estado de las boquillas, la alineación de la visión y el control del software son importantes en la operación diaria.
Para las fábricas en crecimiento, esta comprensión también ayuda a identificar los riesgos del proceso. Si la ubicación es inestable, es posible que el problema no provenga de un solo punto. Puede estar relacionado con materiales, programación, alimentadores, mantenimiento, calidad de impresión, control de reflujo o la configuración completa de la línea SMT.
Por este motivo, los conocimientos básicos sobre máquinas no sólo son útiles para los principiantes. También ayuda a los equipos de producción a comunicarse mejor, solucionar problemas más rápido y planificar procesos de ensamblaje más estables.
Una máquina de recogida y colocación puede mejorar la velocidad, la repetibilidad y la precisión de la colocación, pero no funciona sola. El ensamblaje estable PCB depende de toda la línea, incluida la impresora de soldadura en pasta, SPI, el horno de reflujo, AOI, el equipo de manipulación y la gestión de producción.
En muchas fábricas, la línea SMT es sólo una parte del proceso de fabricación completo. Algunos productos también requieren inserción DIP, soldadura por ola, soldadura selectiva, limpieza PCBA, revestimiento conformado, curado o inspección final. Si estos procesos no se consideran tempranamente, la fábrica puede enfrentar problemas de diseño, cuellos de botella en el proceso o inversiones adicionales más adelante.
Por este motivo, la mejor planificación de la producción SMT siempre debe ir más allá de una sola máquina. Se debe considerar el flujo completo de producción, desde el primer PCB insumo hasta el final ensamblado y protegido PCBA.
I.C.T proporciona más de una sola máquina SMT. Como proveedor completo de soluciones de fabricación de productos electrónicos, I.C.T respalda a los clientes con SMT líneas de producción, líneas DIP, líneas de recubrimiento conformado, PCBA sistemas de manipulación, equipos de inspección y planificación completa de la producción en fábrica.
Para los clientes que eligen una máquina pick and place, I.C.T también puede ayudar a evaluar la configuración completa de la línea SMT en función de las necesidades de producción reales. Esto incluye tamaño de PCB, lista de materiales, gama de componentes, objetivo de producción, requisitos de inspección, espacio de fábrica, presupuesto y planes de expansión futuros.
Con experiencia en muchas industrias y aplicaciones de productos, I.C.T ayuda a los fabricantes a construir líneas de producción prácticas, estables y escalables. Ya sea que el proyecto comience con una máquina pick and place o con una solución completa de SMT, DIP y fábrica de recubrimiento, el objetivo es el mismo: ayudar a los clientes a pasar de la selección de equipos a una producción confiable con menos riesgo.
Una máquina de recogida y colocación SMT es una máquina automatizada que coloca componentes de montaje en superficie en placas de circuito impreso durante el ensamblaje PCB. Toma componentes de alimentadores, bandejas o tubos, verifica su posición con un sistema de visión y los coloca en las almohadillas PCB correctas. Esta máquina se usa comúnmente en fábricas de productos electrónicos, producción de EMS, líneas de iluminación LED, electrónica automotriz y fabricación de tableros de control industrial. Para una producción estable, debe funcionar junto con una impresora de soldadura en pasta, un horno de reflujo, AOI y otros equipos de línea SMT.
Una máquina de recogida y colocación SMT funciona cargando el PCB, reconociendo marcas fiduciales, seleccionando componentes de los alimentadores, corrigiendo la posición de los componentes mediante la alineación visual y colocando cada pieza en el PCB. El proceso está controlado por software y se repite continuamente durante la producción. Esto permite que la máquina coloque pequeños componentes SMD, circuitos integrados, LED y otros paquetes con mayor velocidad y consistencia que la colocación manual. Para obtener mejores resultados, las fábricas deben preparar datos precisos de la lista de materiales, archivos PCB y una configuración correcta del alimentador antes de la producción.
Una máquina de recogida y colocación SMT puede colocar muchos componentes de montaje en superficie, incluidos resistores, condensadores, diodos, transistores, circuitos integrados, LEDs, QFP, QFN, BGA, conectores y módulos pequeños. La gama real de componentes depende del modelo de máquina, el tipo de alimentador, el sistema de boquillas, el sistema de visión y la precisión de colocación. Es posible que una placa LED simple solo necesite una ubicación de chip estándar, mientras que las placas de control industriales o automotrices pueden requerir soporte para circuitos integrados y conectores más grandes. Antes de seleccionar una máquina, las fábricas deben revisar cuidadosamente la lista de materiales y el paquete de componentes.
Sí, en muchas discusiones sobre producción SMT, una máquina de recogida y colocación y un montador de chips se refieren a equipos similares. Ambos se utilizan para colocar componentes de montaje en superficie en PCB. La diferencia es que 'máquina de recogida y colocación' es un término más amplio, mientras que 'montador de chips' a menudo se refiere a máquinas centradas en la colocación a alta velocidad de pequeños componentes de chips, como resistencias, condensadores y LED. Para las fábricas que producen productos PCB mixtos, es mejor verificar la gama de componentes de la máquina, la capacidad del alimentador y la capacidad de visión en lugar de confiar únicamente en el nombre.
Una fábrica debe utilizar una máquina automática de recogida y colocación cuando la colocación manual se vuelve demasiado lenta, inconsistente o difícil de controlar. Esto suele ocurrir cuando el volumen de PCB aumenta, el tamaño del componente se vuelve más pequeño o el producto requiere una repetibilidad estable. La colocación automática es útil para fábricas de EMS, producción LED, electrónica de consumo, electrónica automotriz y ensamblaje industrial PCB. Ayuda a reducir la dependencia manual y mejora el flujo de producción. Para fábricas nuevas o en expansión, I.C.T puede ayudar a revisar PCB el tamaño, la lista de materiales, la producción objetivo y los requisitos completos de la línea SMT antes de planificar una solución.
