Durante la semana del 31 de agosto al 4 de septiembre, I.C.T completó la entrega y la entrega técnica de un enrutador I.C.T-5700L PCB para un fabricante de productos electrónicos en Filipinas.
Para ayudar al fabricante a poner la máquina en producción sin problemas, I.C.T envió a un ingeniero técnico experimentado a la fábrica. El servicio in situ cubrió inspección de la máquina, calibración de CCD y brocas de enrutador, programación PCB, pruebas de corte, optimización de parámetros, resolución de problemas, orientación de mantenimiento y capacitación práctica.
En lugar de detenerse después de una demostración básica de la máquina, el ingeniero utilizó los productos PCB reales del fabricante durante toda la capacitación. Esto permitió al equipo local aprender a programar la máquina y ajustar el proceso de corte en condiciones reales de producción.
El fabricante produce sistemas de suministro de energía ininterrumpida, comúnmente conocidos como productos UPS. Estos productos contienen tableros de control electrónico y conjuntos PCB relacionados con la energía que deben separarse con precisión después del ensamblaje del panel.
La fábrica ya contaba con ingenieros con experiencia en SMT y equipos de producción DIP. Sin embargo, el equipo necesitaba capacitación sistemática en programación de enrutadores PCB, calibración de visión, selección de brocas de enrutador, control de profundidad de corte, configuración del husillo y mantenimiento diario de la máquina.
El cliente también necesitaba confirmar si se podían procesar diferentes estructuras PCB, incluidas placas cortadas en V y placas de circuitos flexibles, con métodos y parámetros de despanelización adecuados.
Con base en estos requisitos de producción, I.C.T proporcionó una solución de despanelización PCB centrada en el I.C.T-5700L.
Equipo o sistema | Solicitud |
|---|---|
I.C.T-5700L PCB Enrutador | Enrutamiento automático y separación de paneles PCB |
Sistema de visión CCD | PCB posicionamiento, reconocimiento de marcas y calibración de programas |
Sistema de husillo de alta velocidad | Enrutamiento preciso con velocidad de husillo ajustable |
Sistema de corte con broca enrutadora | Admite diferentes tamaños de fresas y parámetros de corte |
Sistema de recolección de polvo | Recoge PCB polvo generado durante el enrutamiento |
Cortina de luz de seguridad | Protege a los operadores durante el funcionamiento de la máquina. |
Software de programación | Crea rutas de corte y gestiona los parámetros de producción. |
Software de soporte remoto | Permite asistencia técnica cuando la solución de problemas en el sitio no está disponible |
Esta configuración le brindó al fabricante las herramientas necesarias para crear programas de corte, controlar los parámetros de enrutamiento, probar diferentes productos y mejorar la calidad de los bordes PCB.

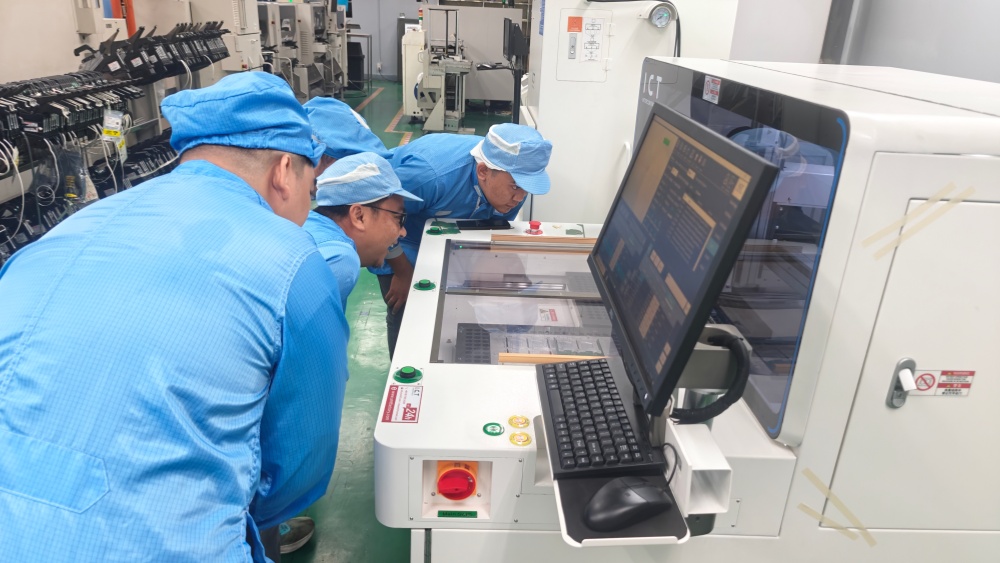

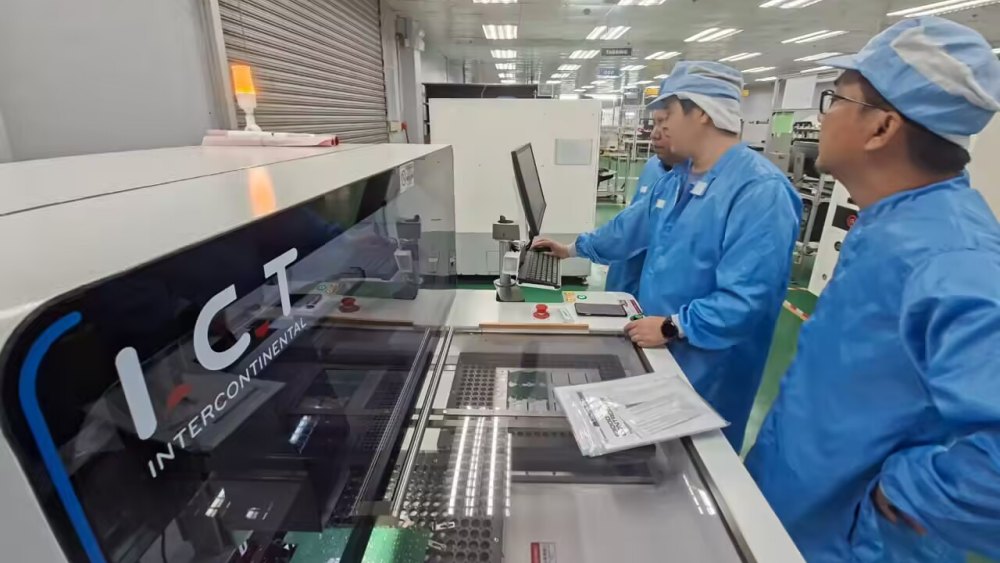

Después de llegar a la fábrica, el ingeniero de I.C.T siguió un plan de servicio paso a paso. El trabajo comenzó con una inspección completa de la máquina antes de pasar a la calibración, programación, prueba de productos y capacitación de operadores.
El ingeniero primero verificó el estado general del I.C.T-5700L y se comunicó con el equipo de fábrica sobre su funcionamiento actual.
Durante la inspección inicial, apareció una alarma del eje X cuando la máquina regresó a su posición inicial. El ingeniero reinició el equipo, verificó el funcionamiento del eje y borró la alarma.
La cortina fotoeléctrica de seguridad también mostró una detección inestable. Su posición de instalación fue reajustada para restaurar la detección normal.
Varios elementos de hardware, incluidos dos interruptores de bloqueo de puertas de seguridad, la cortina de luz de seguridad y el interruptor de alimentación de la PC, requerían reemplazo o mejora adicional. Se registraron las piezas necesarias y se hicieron los arreglos de envío de seguimiento.
El ingeniero también explicó por qué estos dispositivos de seguridad deben controlarse periódicamente y recordó al equipo que dos operadores nunca deben controlar la máquina al mismo tiempo.
Una vez completada la inspección básica, el ingeniero calibró el sistema de visión CCD.
La calibración CCD correcta ayuda a la máquina a reconocer los puntos de referencia PCB y alinear la ruta de corte programada con la tabla real. Luego se calibró la posición de la fresa para garantizar que la herramienta de corte siguiera la ruta prevista con precisión.
A los ingenieros del cliente se les mostró cómo:
Establecer PCB puntos de referencia
Ajustar la exposición de la cámara
Confirme la posición de la imagen PCB
Calibrar la ubicación de la broca del enrutador
Establecer la profundidad de corte
Seleccione el modelo de broca de enrutador correcto
Modificar la velocidad del husillo
Ajustar la velocidad de corte
Estos pasos son especialmente importantes cuando una fábrica maneja varios modelos PCB en lugar de ejecutar un solo producto.
Después de calibrar la máquina, el ingeniero de I.C.T presentó las principales interfaces del software y explicó cómo crear un nuevo programa de enrutamiento PCB.
La capacitación cubrió el proceso de programación completo, incluida la importación o captura de la imagen PCB, el establecimiento de puntos de referencia, la creación de la ruta de corte, la selección de la fresa y la definición de los parámetros de corte.
El ingeniero también demostró el modo de producción de punto de salto. Esta función se puede utilizar cuando no es necesario procesar ciertos tableros o posiciones en un panel.
En lugar de limitarse a ver la demostración, los ingenieros de SMT y DIP del cliente crearon programas utilizando sus propias muestras de PCB. Ellos mismos ajustaron la calibración de la placa, la profundidad de corte, la velocidad del husillo, la exposición de la cámara, el modelo de la broca del enrutador y la configuración de la velocidad de corte.
Cuando surgieron preguntas durante la operación, el ingeniero de I.C.T explicó la causa y mostró al equipo cómo realizar el ajuste correcto.
El equipo local recibió capacitación para reemplazar las fresas de manera segura y correcta. El ingeniero explicó cómo confirmar la posición de la herramienta después del reemplazo y por qué las brocas desgastadas o instaladas incorrectamente pueden afectar la calidad del borde PCB.
La capacitación también cubrió el sistema de recolección de polvo, incluyendo:
Funcionamiento adecuado del colector de polvo
Inspección de la bolsa de polvo
Limpieza de bolsas de polvo
Reemplazo de la bolsa de polvo
Limpieza de rutina alrededor del área de enrutamiento
Una buena gestión del polvo ayuda a mantener un entorno de trabajo limpio y reduce la acumulación de polvo PCB dentro de la máquina.
Se utilizaron productos PCB reales para evaluar la máquina y confirmar la eficacia de la formación.
El fabricante proporcionó dos productos PCB con corte en V para realizar pruebas. Su estructura de tablero original hizo que una máquina despaneladora con corte en V tipo cuchilla fuera otra opción posible, por lo que el equipo evaluó inicialmente si el fresado sería adecuado.
El ingeniero de I.C.T probó las tablas con diferentes fresas y configuraciones de corte. Cuando se utilizó una broca fresadora de 0,9 mm y una velocidad de corte de 2, las tablas quedaron completamente separadas.
Los bordes PCB terminados estaban limpios, sin rebabas visibles. Esto confirmó que los productos podían procesarse en la I.C.T-5700L cuando se seleccionaban la herramienta y los parámetros de corte adecuados.
La prueba también brindó a los ingenieros locales un ejemplo práctico de cómo el diámetro de la fresa y la velocidad de corte pueden cambiar el resultado final.
El ingeniero también ayudó al cliente a probar un producto de placa de circuito flexible.
Se programó y cortó un pequeño lote de prueba en la máquina. El resultado final cumplió con los requisitos de corte esperados. Al mismo tiempo, el ingeniero observó lo bien que el equipo del cliente podía crear y modificar el programa de forma independiente.
Esta prueba amplió la comprensión del cliente sobre cómo se podría utilizar el enrutador para diferentes productos y materiales.
Además del funcionamiento de la máquina, el ingeniero de I.C.T proporcionó al cliente orientación práctica sobre mantenimiento y resolución de problemas.
La formación incluyó:
Inspección diaria de la máquina
Identificación de alarma común
Procedimientos básicos de solución de problemas
Comprobaciones del estado de las brocas del enrutador
CCD y verificación de la posición de corte
Mantenimiento del colector de polvo.
Inspección de dispositivos de seguridad
Procedimientos de soporte remoto
El cliente también recibió una lista de consumibles y piezas de desgaste, instrucciones de mantenimiento diario y una guía que cubre problemas comunes de la máquina y sus soluciones.
Se explicó y preparó el software de soporte remoto para que el cliente pudiera comunicarse con I.C.T si un problema no se podía resolver localmente.
Al finalizar el servicio in situ, los ingenieros participantes pudieron crear de forma independiente programas PCB, calibrar la posición de la placa, seleccionar brocas de enrutador, modificar los parámetros de corte y completar el proceso de enrutamiento.
También entendieron cómo utilizar diferentes parámetros para mejorar el resultado del corte en función del material y la estructura PCB.
El soporte técnico logró varios resultados prácticos:
El I.C.T-5700L fue inspeccionado y calibrado.
Se confirmaron las posiciones del CCD y del bit del enrutador.
Se probaron productos PCB reales relacionados con UPS.
Se enrutaron con éxito dos productos PCB con corte en V.
Se lograron bordes de tablero limpios y sin rebabas visibles.
Se probó con éxito una muestra de placa de circuito flexible.
Los ingenieros del cliente completaron ejercicios de programación independientes.
Se proporcionaron documentos de mantenimiento y solución de problemas.
Se organizaron repuestos de seguimiento.
Se prepararon certificados de formación para los ingenieros participantes.
La capacitación completa le brindó a la fábrica un equipo de ingeniería local capaz de operar el enrutador PCB sin depender de asistencia externa diaria.
Los ingenieros del cliente tenían experiencia previa con SMT y equipos de producción DIP, lo que les ayudó a comprender rápidamente el I.C.T-5700L.
Durante la capacitación, demostraron fuertes habilidades prácticas y de aprendizaje. Después de completar los ejercicios de programación, pudieron crear programas de enrutamiento, modificar parámetros de la máquina y realizar cortes PCB de forma independiente.
También aprendieron a utilizar diferentes fresas y configuraciones de proceso para mejorar la calidad del corte. Las pruebas exitosas en placas con corte en V y placas de circuitos flexibles dieron al equipo una mayor confianza a la hora de aplicar la máquina a productos futuros.
El cliente reconoció el valor de combinar la entrega de equipos con capacitación técnica in situ, pruebas de productos reales, orientación sobre mantenimiento y soporte remoto continuo.
Un enrutador PCB no puede ofrecer resultados consistentes solo a través del hardware. La calidad del corte también depende de una calibración correcta, una selección adecuada de la fresa, una fijación estable, parámetros de corte optimizados y operadores bien capacitados.
A través de este proyecto en Filipinas, I.C.T ayudó al fabricante a pasar de la configuración inicial del equipo a la programación independiente y la validación real del producto.
I.C.T continúa brindando instalación, capacitación, pruebas de procesos y soporte técnico en el extranjero para fabricantes de productos electrónicos en todo el mundo. Ya sea que un proyecto involucre una máquina despaneladora PCB o una línea completa de fabricación de productos electrónicos, nuestros ingenieros se enfocan en un objetivo práctico: ayudar al cliente a convertir nuevos equipos en una capacidad de producción confiable.
