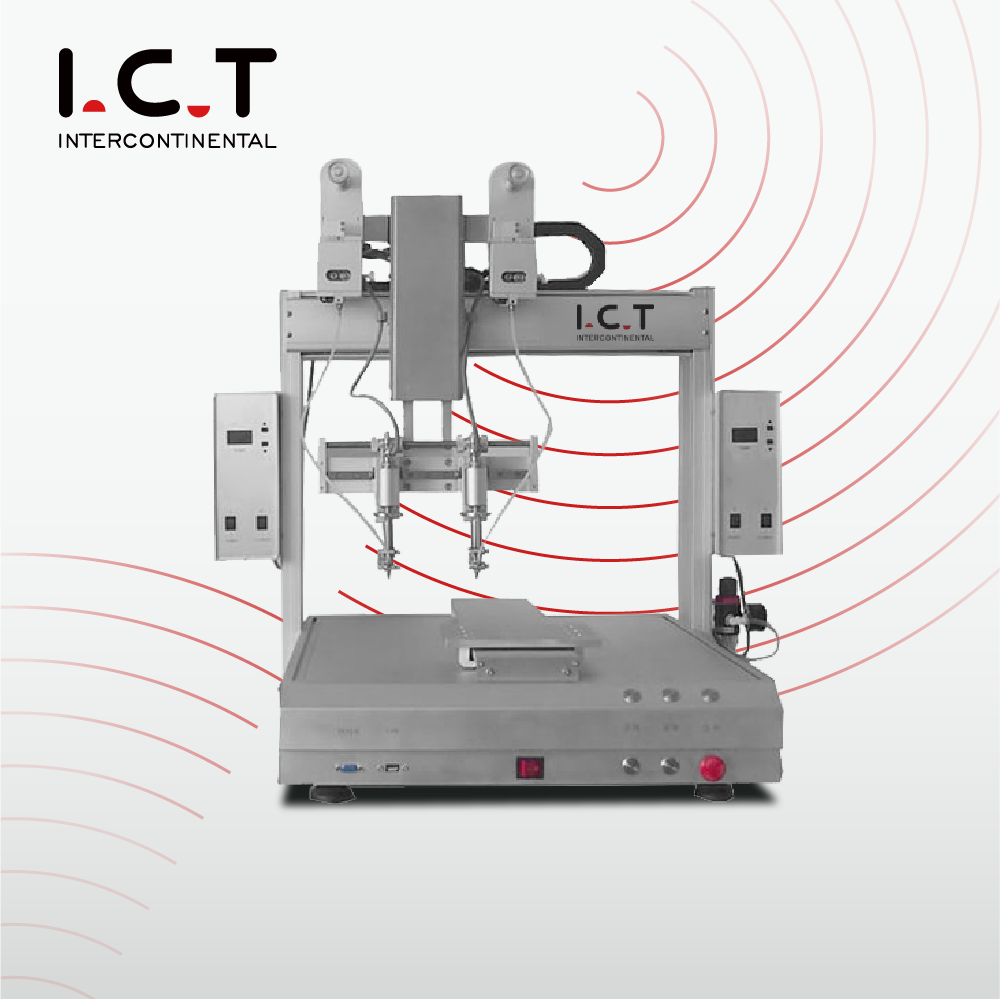

| Descripción general del robot de soldadura automática de escritorio
El robot de soldadura automática de escritorio está diseñado para una soldadura eficiente y repetible de PCBs y módulos fotovoltaicos. Utilizando calentamiento asistido por láser, movimiento del eje XYZ y alimentación de alambre automatizada, garantiza uniones de soldadura precisas en todo momento. Los operadores pueden programar rutas de soldadura, ajustar las velocidades de alimentación e inspeccionar la calidad de la soldadura con el sistema de visión opcional. Compacto para uso de mesa o integración en líneas SMT completas, este sistema de robot mejora la eficiencia de la producción, reduce la mano de obra y garantiza resultados consistentes de alta calidad para ensamblajes electrónicos.
| Característica del robot de soldadura automático
Programación fácil
Se pueden programar hasta 200 puntos de soldadura por PCB o módulo en menos de 5 minutos. La trayectoria, el tiempo de permanencia y la alimentación del alambre son totalmente ajustables. Se pueden almacenar diez programas para cambiar sin problemas entre diferentes diseños PCB o PV.
Soldadura estable y confiable con calor
El calentamiento asistido por láser alcanza la temperatura de funcionamiento instantáneamente y se mantiene ±1°C. Cada ciclo maneja más de 100 uniones, lo que proporciona soldadura consistente y repetible para módulos fotovoltaicos y PCBs de alta densidad.
De manual a estandarizado
Las operaciones de soldadura manual se convierten en secuencias precisas y repetibles. El almacenamiento de coordenadas digitales con precisión de ±0,1 mm reduce el error humano en más del 90 %, lo que garantiza una calidad constante en varios lotes.
Alimentación de soldadura precisa y uniones perfectas
El alambre de soldadura (0,6–1,2 mm) se alimenta a 1–50 mm/s con una precisión de ±0,02 mm. Se minimizan el flujo y el estaño reventado. Cada junta pasa la inspección, lo que garantiza un alto rendimiento tanto para los conjuntos PCB como para los fotovoltaicos.
Punta limpia Calidad constante
La limpieza de la punta se realiza cada 5 minutos o después de 50 puntos de soldadura. El aire y el alambre de acero eliminan los residuos y la oxidación, lo que extiende la vida útil de la punta en un 50 % y mantiene una calidad de soldadura uniforme para una producción de gran volumen.
| Especificación del robot de soldadura automática
| Especificación | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Número de plataforma | 1 | 1 | 2 | 2 |
| Número de cabeza | 1 | 2 | 1 | 2 |
| Potencia de calefacción | 150w | 300w | 150w | 300w |
| Máx. PCB Tamaño | 300×300mm | 500×300mm | 250×250mm para cada Plataforma | 250×250mm para cada Plataforma |
| Velocidad máxima de movimiento | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s | Eje X,Y: 600-800 mm/s, eje Z: 400 mm/s, eje R: 300°/s |
| Limpieza de la punta de soldadura | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) | Alambre de acero y presión de aire (Opcional: Limpieza con cepillo giratorio) |
| Alambre de soldadura | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm | Alambre de soldadura de 0,6 ~ 1,2 mm |
| Velocidad de alimentación de soldadura | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Precisión repetida | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rango de temperatura | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C |
| Precisión de temperatura | ±1°C | ±1°C | ±1°C | ±1°C |
| Modo de conducción | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
| Modo de control | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza |
| Presión de aire | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Fuente de alimentación | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ | CA220V±10%, 50/60HZ |
| Dimensión | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Peso | Aproximadamente 60 kg | Aproximadamente 70 kg | Aproximadamente 80 kg | Aproximadamente 85 kg |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista completa de máquinas de la línea de producción SMT
La línea de producción integrada SMT incluye PCB cargadores, descargadores, máquinas de impresión, sistemas de recogida y colocación, SPI, AOI, hornos de reflujo, transportadores y máquinas despaneladoras. Todos los dispositivos funcionan juntos para garantizar un flujo de trabajo fluido, resultados consistentes y una alta eficiencia de producción. Los ingenieros de I.C.T gestionan la instalación, la calibración y la integración de la línea para garantizar que el sistema funcione como una solución cohesiva y de alto rendimiento para PCB y la fabricación de módulos fotovoltaicos.
| Vídeo sobre el éxito del cliente
En abril de 2026, los ingenieros de I.C.T completaron la instalación y capacitación de una línea SMT completa en Portugal para electrónica automotriz, incluidos módulos de control y iluminación para automóviles. Los clientes elogiaron la configuración fluida, el flujo de trabajo eficiente y la orientación clara. El robot de soldadura automática de escritorio integrado en la línea entregó uniones de soldadura precisas para PCBs y conexiones de cables. Los comentarios enfatizaron tanto la confiabilidad del equipo como el soporte experto, lo que permitió a los clientes lograr una producción de alta calidad de manera eficiente.
| Capacitación y soporte profesional
I.C.T proporciona soporte total para líneas de producción completas de SMT. Los ingenieros supervisan la instalación, la calibración del programa y la alineación del proceso. Los clientes reciben capacitación práctica para programación, mantenimiento y resolución de problemas. El soporte remoto y los canales de respuesta rápida garantizan que los problemas operativos se resuelvan rápidamente, lo que permite a los clientes operar la línea de forma independiente y mantener una soldadura continua de alta calidad para PCBs y módulos fotovoltaicos.
| Elogios del cliente
Los clientes destacan constantemente la línea SMT integrada por su confiabilidad y eficiencia. Los ingenieros brindan orientación clara durante la instalación y la capacitación. El embalaje seguro garantiza una entrega segura. El soporte técnico rápido resuelve los problemas rápidamente. La línea completa, incluidos los robots de soldadura automática de escritorio, mantiene un flujo de trabajo fluido y una producción constante, lo que genera una gran confianza y satisfacción por parte de los clientes de todo el mundo.
| Nuestra Certificación
Todos los equipos de las líneas I.C.T SMT, incluidos los robots de soldadura automática de escritorio, cuentan con las certificaciones CE, RoHS e ISO9001. Las patentes cubren innovaciones en todos los ámbitos. Las certificaciones garantizan que los clientes reciban soluciones seguras, confiables y compatibles para la producción de módulos fotovoltaicos y PCB, lo que garantiza resultados consistentes de alta calidad en todos los procesos integrados.
