| Impresora automática avanzada sténcil
La impresora SMT totalmente automática sténcil de I.C.T es la mejor opción para el ensamblaje PCB moderno. Esta máquina ofrece alta precisión y velocidad, con un ciclo de impresión de 7 segundos y una precisión de ±0,025 mm. Automatiza la aplicación de soldadura en pasta, lo que reduce los errores manuales y los desperdicios y, al mismo tiempo, mejora la calidad. Diseñado para industrias como la electrónica de consumo, LED y la automoción, cuenta con calibración automática PCB, presión de escurridor ajustable y limpieza de plantillas. I.C.T integra los sistemas Industry 4.0 y MES para soluciones de fábrica inteligentes. Con un funcionamiento sencillo en Windows 10 y materiales duraderos de las mejores marcas, garantiza una fiabilidad a largo plazo. Esta impresora ayuda a las fábricas a aumentar la productividad y satisfacer diversas necesidades con un rendimiento eficiente y estable.
| Característica
Esta impresora serigráfica SMD ofrece una precisión de impresión de ±0,03 mm, gracias a su avanzado sistema de visión con anillo uniforme y fuentes de luz coaxiales. Identifica con precisión varias marcas PCB, lo que garantiza una alineación perfecta para el estañado y el FPC, lo que mejora la calidad general de la producción.
La impresora automática de plantillas incluye un sistema avanzado de coincidencia hacia arriba y hacia abajo que se ajusta a diferentes tipos de PCB. Esta característica garantiza una colocación precisa de la plantilla, lo que reduce los errores y mejora la eficiencia en los procesos de fabricación de productos electrónicos de alta velocidad.
Equipado con un exclusivo sistema de limpieza por aspersión, ofrece opciones de limpieza en seco, húmedo y manual. El diseño de limpieza y CCD independiente, controlado por software, ahorra consumibles y mantiene una plantilla limpia, lo que garantiza una calidad de impresión constante a lo largo del tiempo.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.

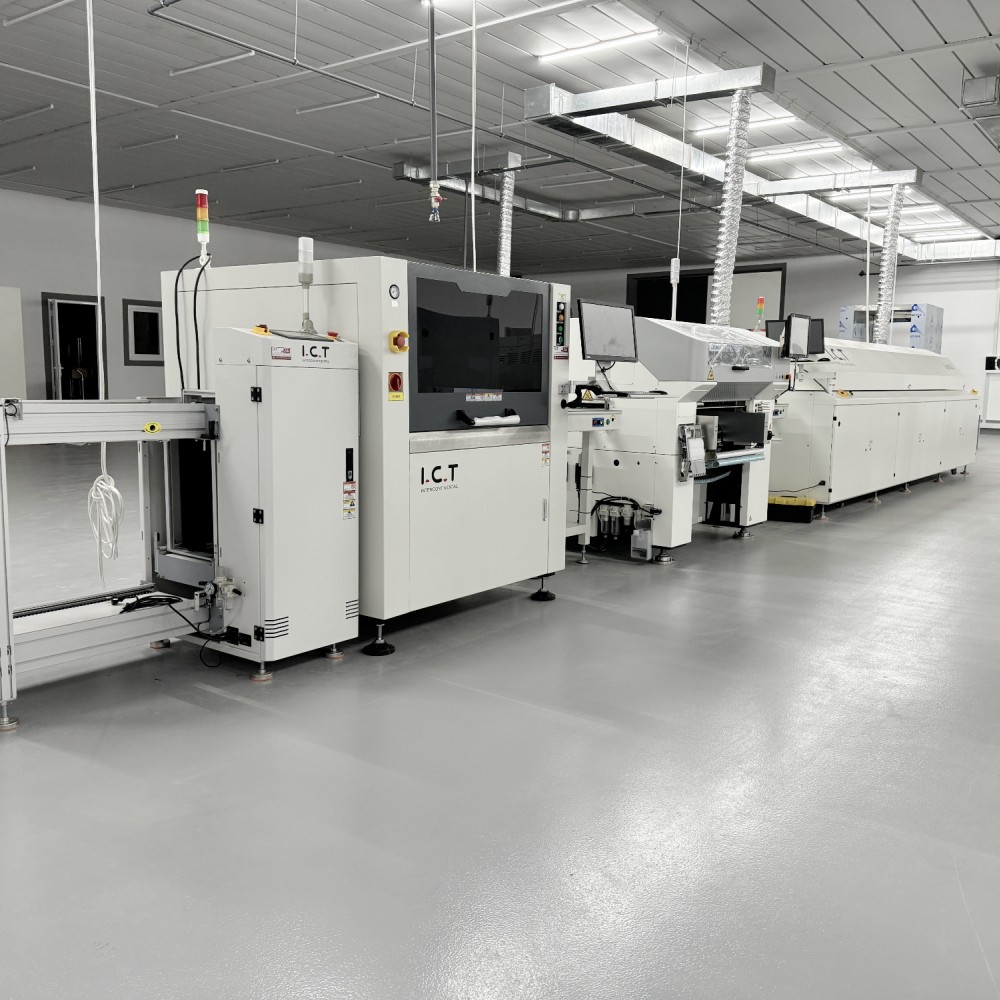

| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Estudio de caso de cliente
En 2025, I.C.T ingenieros visitaron una fábrica de iluminación doméstica LED para instalar un sistema automático de impresoras de plantillas. El cliente necesitaba una configuración compacta en forma de U de 16 mx 2,7 m dentro de un espacio de 21 mx 5 m. Después de 2 días de instalación y 6 días de capacitación, el proyecto se completó con éxito, satisfaciendo las necesidades de producción del cliente con soporte experto.
| Soporte de servicio y capacitación
I.C.T proporciona servicios profesionales de instalación, mantenimiento y capacitación. Nuestro equipo garantiza un funcionamiento perfecto y ofrece asistencia técnica continua para ayudar a los clientes a optimizar el uso de su impresora de plantillas de pantalla electrónica.
| Comentarios de clientes
Los clientes valoran la experiencia de nuestros ingenieros durante la configuración y el rendimiento confiable de la impresora de plantillas de pantalla. También elogian el embalaje seguro y las respuestas rápidas a las consultas técnicas, lo que genera una confianza duradera en nuestras soluciones.
| Certificaciones y estándares
I.C.T posee CE, RoHS, ISO9001 y múltiples patentes, lo que demuestra nuestro enfoque en la seguridad y la innovación. Estas certificaciones garantizan que nuestra impresora de plantillas electrónicas cumpla con los estándares de calidad globales.
| Acerca de la empresa I.C.T y nuestra fábrica
Fundada en 2012, I.C.T es un proveedor confiable de soluciones electrónicas con más de 25 años de experiencia. Con 89 empleados, 20 ingenieros y unas instalaciones de 12.000 m², llevamos a cabo investigación y desarrollo y producción internos. Nuestra fábrica, que presta servicios a más de 1600 clientes en 72 países, mantiene estrictos controles de calidad y un sólido sistema de gestión, lo que impulsa un rápido crecimiento en todo el mundo.
