RS-1R
JUKI
| Cantidad: | |
|---|---|
| JUKI SMT Elegir
El JUKI SMT Pick es la máquina central en las líneas SMT, donde monta componentes de superficie en PCB con velocidad constante y precisión día tras día. Los modelos RS, como el RS-1R, ofrecen un rendimiento confiable en varios tamaños de placa y manejan todo, desde chips pequeños hasta piezas más grandes, sin disminuir la velocidad. Los modelos RX ofrecen un mayor rendimiento en espacios reducidos de fábrica, lo que los hace prácticos para tiradas de gran volumen. Estas máquinas se conectan sin problemas con impresoras, hornos de reflujo, inspección AOI y transportadores para formar líneas completas y eficientes. Colocan pequeños componentes 0201 en circuitos integrados más grandes, que admiten placas LED, electrónica automotriz, teléfonos de barra y más. I.C.T diseña sistemas completos en torno a ellos, desde la planificación del diseño hasta la operación diaria, ayudando a las fábricas a mantener una calidad constante y reducir el tiempo de inactividad en entornos de producción reales.
| Características del modelo de máquina JUKI Pick and Place
Características de la serie RS-1R / RS-1XL
El RS-1R y el RS-1XL proporcionan un montaje sólido y versátil para las necesidades de producción típicas SMT. El RS-1R alcanza un rendimiento óptimo de 47 000 CPH con una precisión de colocación de ±35 µm (Cpk ≥1) y maneja tableros de 50 × 50 mm a 650 × 370 mm con sujeción simple o hasta 1200 × 370 mm con sujeción doble. El RS-1XL amplía el manejo de tableros a 650×560 mm, ideal para paneles LED más anchos o aplicaciones similares. Ambos modelos emplean el cabezal Takumi para colocar piezas desde 0201 métrico hasta 74 mm cuadrados o formas alargadas de 150×50 mm. Admiten un máximo de 112 alimentadores para cambios de trabajo eficientes. El tamaño compacto permite una fácil integración en las líneas existentes, mientras que las cámaras de visión y el control de fuerza mantienen una colocación precisa y suave. Estas máquinas son adecuadas para instalaciones que manejan tiradas de producción mixtas y requieren una velocidad confiable durante turnos prolongados.
Características de las series RX-7R / RX-8

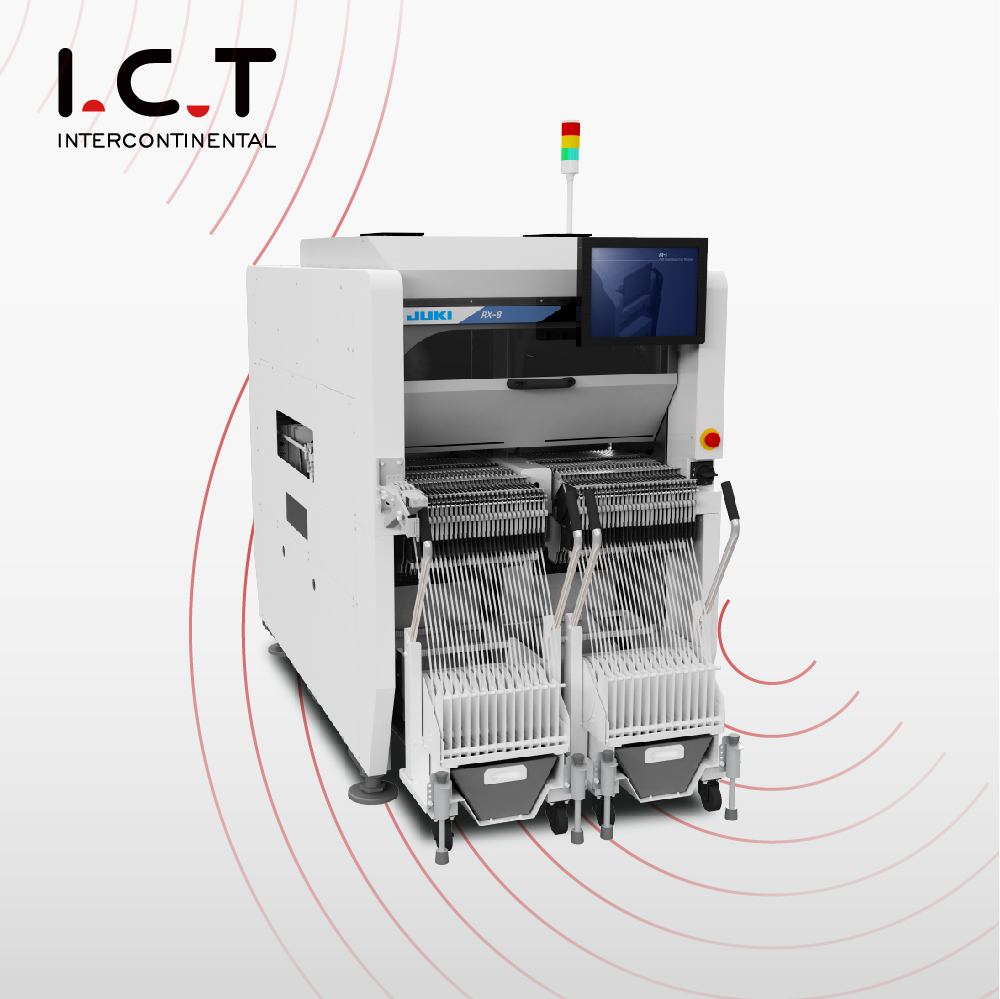

El RX-7R y el RX-8 se concentran en ofrecer el máximo rendimiento en un espacio limitado de fábrica. El RX-7R alcanza 75.000 CPH con cabezales paralelos, colocando componentes desde el tamaño 03015 hasta 25 mm cuadrados en tableros de hasta 510×450 mm de un solo carril. El RX-8 alcanza un nivel óptimo de 100 000 CPH utilizando el cabezal P20, diseñado específicamente para ensamblajes densos de componentes pequeños en entornos de gran volumen. Ambos mantienen un ancho estrecho de 998 mm, lo que proporciona las tasas de colocación por metro cuadrado más altas disponibles. Incluyen iluminación coaxial para un reconocimiento claro de los componentes, ubicación de bajo impacto para evitar daños a la placa y monitoreo en tiempo real para minimizar el tiempo de inactividad. El soporte de doble carril y el intercambio de datos con otros equipos de línea mejoran la eficiencia general. Estos modelos funcionan mejor para la producción exigente de dispositivos móviles, tiras LED, piezas de automóviles y productos similares donde las limitaciones de espacio y el rendimiento son críticos.
| Especificación
| Parámetro | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Velocidad de colocación (CPH óptimo) | 47.000 | 42.000 | 75.000 | 100.000 |
| Tamaño máximo del tablero (mm) | 650 × 370 (simple/doble) | 650 × 560 | 510 × 450 (carril único) | 510 × 450 (aprox.) |
| Tamaño mínimo del tablero (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Altura del componente (máx. mm) | 25 | 25 | 3-10,5 (dependiente de la cabeza) | 3 |
| Componente más pequeño | 0201 (métrico) | 0201 (métrico) | 03015 (métrico) | 0201 (aprox. 0,4×0,2 mm) |
| Componente más grande (mm) | 74 cuadrados / 150×50 | 74 cuadrados / 150×50 | 25 cuadrados | 5 cuadrados |
| Entradas de alimentador (máx.) | 112 | 112 | 76 | 56 (aprox.) |
| Precisión de colocación | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40 µm (aprox.) | Alta precisión (visión) |
| Ancho de la máquina (mm) | 1.500 (aprox.) | 2,109 | 998 | 998 |
| Tipo de cabeza | Cabezal en línea Takumi | Cabezal en línea Takumi | Cabezales giratorios paralelos (P16S) | Cabezal giratorio P20 |
| SMT Lista de equipos de línea
I.C.T ensambla líneas de montaje PCBA confiables centradas en el equipo JUKI SMT para un rendimiento diario consistente. por vacío Los cargadores introducen tablas limpias desde el principio. Las impresoras automáticas aplican la pasta con control exacto. El montador coloca cada componente con firmeza y precisión. Los hornos de reflujo multizona unen la soldadura de manera uniforme y fuerte. Los sistemas AOI se inspeccionan de cerca para detectar cualquier defecto a tiempo. Los Transportador SMT mantienen un flujo fluido e ininterrumpido. El rendimiento aumenta constantemente mientras que los costos disminuyen. No aparecen pausas ni retrabajos innecesarios. Las líneas gestionan trabajos exigentes: unidades de potencia para automóviles, ensamblajes LED y más. Los tableros terminados emergen preparados para su uso final. I.C.T soporta toda la cadena de principio a fin.
| Vídeo sobre el éxito del cliente
El video muestra a un cliente que describe sus líneas SMT y DIP completas utilizadas para la fabricación de fuentes de alimentación para automóviles. La sección SMT comienza con la carga al vacío de tableros limpios, seguida de la limpieza, la impresión precisa de pasta y JUKI SMT recoge los componentes de montaje a alta velocidad con una precisión constante. Las placas se mueven a través de transportadores hasta estaciones de soldadura por reflujo de múltiples zonas, buffers de enfriamiento, inspección AOI y descarga. La parte DIP incluye soldadura por ola, inversión de placa, pruebas de TIC y conexiones seguras. Las imágenes muestran máquinas funcionando de manera constante, tablas desplazándose sin problemas y la colocación exacta durante todo el proceso. El cliente explica cómo la configuración mantiene bajos los defectos, mantiene un ritmo de producción constante y ofrece una calidad adecuada a los estándares automotrices. El tiempo de inactividad sigue siendo mínimo durante los turnos normales de fábrica, lo que respalda una producción confiable a lo largo del tiempo.
| Soporte de servicio y capacitación
I.C.T proporciona soporte completo y práctico para líneas de producción completas de fábrica que incluyen máquinas Pick JUKI SMT y otros equipos. Los ingenieros llegan al sitio para una cuidadosa instalación y configuración de operación inicial. Llevan a cabo sesiones de capacitación claras sobre rutinas diarias, creación de programas, tareas de mantenimiento y resolución de problemas básicos. Las herramientas remotas permiten diagnósticos y reparaciones rápidos desde ubicaciones distantes. Las visitas de servicio periódicas mantienen las máquinas funcionando al máximo durante muchos años. El personal técnico ayuda a ajustar las líneas para nuevos productos, mejor eficiencia o mayor capacidad sin grandes interrupciones. Con centros de servicio ubicados en todo el mundo, los tiempos de respuesta son cortos dondequiera que se encuentren los clientes. Esta asociación confiable convierte los equipos en herramientas confiables que respaldan una producción constante y un crecimiento comercial gradual.
| Comentarios de los clientes
Los clientes hablan bien de los ingenieros I.C.T que llegan preparados y resuelven los problemas de manera eficiente durante la instalación y las llamadas de servicio. Elogian el rendimiento constante y la precisión de las máquinas Pick JUKI SMT durante largas tiradas de producción. El embalaje seguro y profesional garantiza que los equipos lleguen a las fábricas en excelentes condiciones después de un envío a larga distancia. Las consultas reciben respuestas rápidas y útiles que evitan interrupciones innecesarias de la línea. Muchos informan que el sistema completo funciona mejor de lo esperado, con mayores rendimientos y menos interrupciones. La confianza se desarrolla a partir de máquinas fiables combinadas con un soporte constante y atento. Las fábricas consideran a I.C.T un socio confiable que ayuda a mantener una fabricación eficiente y de alta calidad día tras día.
| Certificaciones y estándares
Las máquinas Pick JUKI SMT cuentan con certificaciones clave que incluyen el marcado CE para el cumplimiento de seguridad europeo, RoHS para materiales ambientalmente responsables e ISO9001 para sistemas estructurados de gestión de calidad. Varias patentes protegen importantes innovaciones en cabezales de colocación, tecnología de visión y características relacionadas. Estas certificaciones confirman que el equipo cumple con estrictos estándares internacionales de operación segura, protección ambiental y calidad de fabricación constante. Instalaciones de todo el mundo instalan y utilizan las máquinas con la confianza de que se cumplen plenamente los requisitos reglamentarios. Las certificaciones demuestran un compromiso serio para producir sistemas duraderos y de alto rendimiento que se alineen con las expectativas de la industria global.
| Acerca de I.C.T empresa y fábrica
I.C.T opera sus propios equipos de investigación y desarrollo para mejorar continuamente SMT y los equipos de fabricación de productos electrónicos. La producción se lleva a cabo en unas instalaciones grandes y modernas equipadas con estrictos procesos de inspección en cada paso, desde las materias primas hasta las pruebas finales. Desde su creación en 2012, la empresa se ha expandido rápidamente y ahora emplea una gran fuerza laboral y mantiene ocho sucursales en todo el mundo. Atiende a más de 1600 clientes en más de 72 países con soluciones integrales de fábrica. Rigurosos sistemas de gestión de calidad controlan todas las operaciones, asegurando una confiabilidad constante y un rendimiento a largo plazo de cada máquina. I.C.T ofrece soporte completo, desde la planificación inicial de la línea y la entrega completa del equipo hasta la optimización y las actualizaciones continuas, ayudando a los fabricantes de productos electrónicos a lograr una producción estable y eficiente a escala global.
