I.C.T-1200
I.C.T
| Cantidad: | |
|---|---|

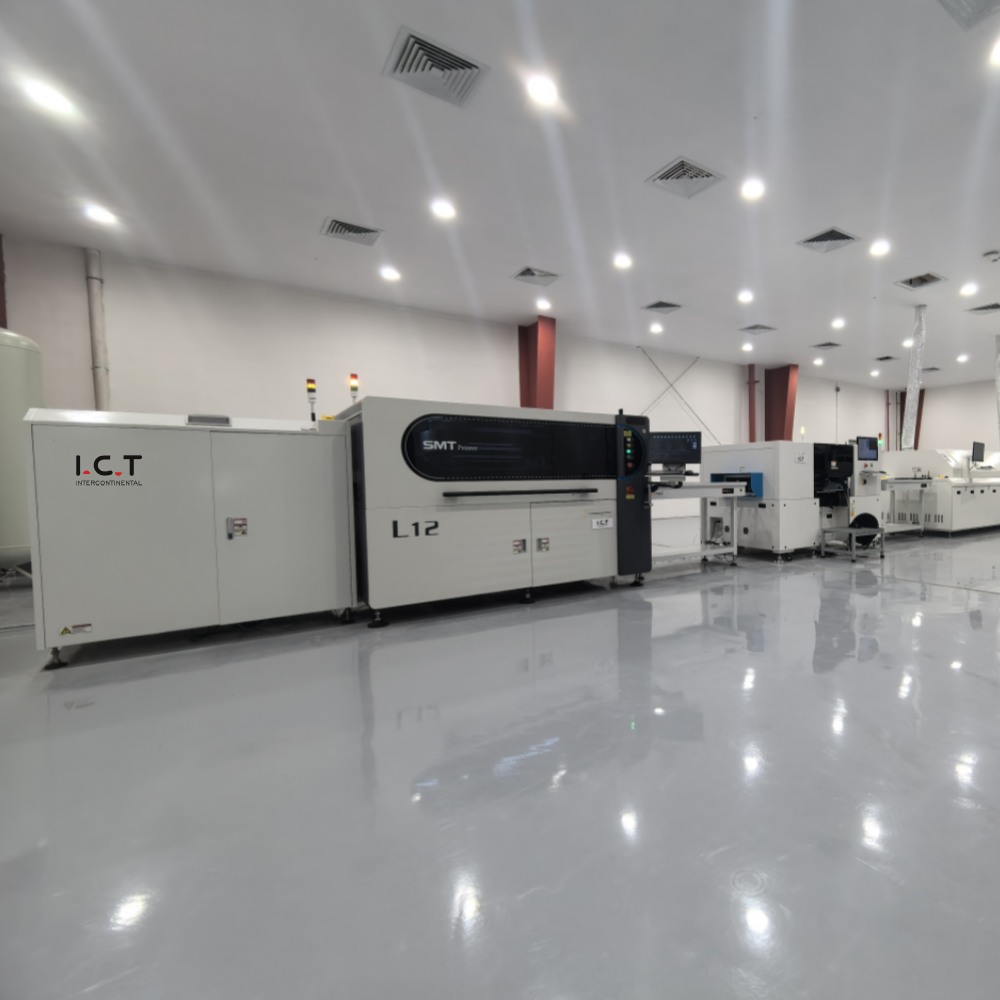

| Impresora de soldadura LED de alta precisión
La máquina de impresión de soldadura LED es una impresora automática de pasta de soldadura de primera elección diseñada para productos LED y de gran tamaño. Con más de 1900 unidades vendidas en 2021, ocupando el puesto número 2 en la industria SMT, esta máquina es compatible con sistemas Industrial 4.0 y MES. Garantiza cero defectos a través de una automatización avanzada, con una alta precisión de ±0,03 mm y una construcción robusta con componentes importados de las mejores marcas. Adecuado para televisores LCD, dispositivos electrónicos de vehículos y más, ofrece un sistema operativo sencillo de diseño oriental que es fácil de aprender. El software y hardware maduros de la máquina brindan estabilidad y una vida útil de más de una década.
| Característica
Esta máquina ofrece una alta precisión posicional con una precisión de posicionamiento repetido de ±0,015 mm y una precisión de impresión de ±0,03 mm. Utiliza sistemas de visión avanzados con anillo de luz uniforme y fuentes de luz coaxial para identificar varias marcas PCB, lo que garantiza una alineación precisa para estañado, cobre y otras superficies. El resultado es una impresión uniforme y de alta calidad en todo momento.
El sistema de calibración automática PCB ajusta la presión de la escobilla de goma y garantiza un contacto suave entre el PCB y la plantilla. Con una plataforma elevadora programable, eleva el PCB a la altura perfecta, reduciendo errores y mejorando la eficiencia de producción mientras ahorra costos.
Con un exclusivo sistema de limpieza por aspersión, esta máquina ofrece opciones de limpieza en seco, húmedo y manual. El CCD separado y el diseño de limpieza, controlado por software, ahorra alcohol y uso de papel. Un motor de escape especial proporciona una gran potencia de aspiración, lo que garantiza una limpieza eficaz y eficiente.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.

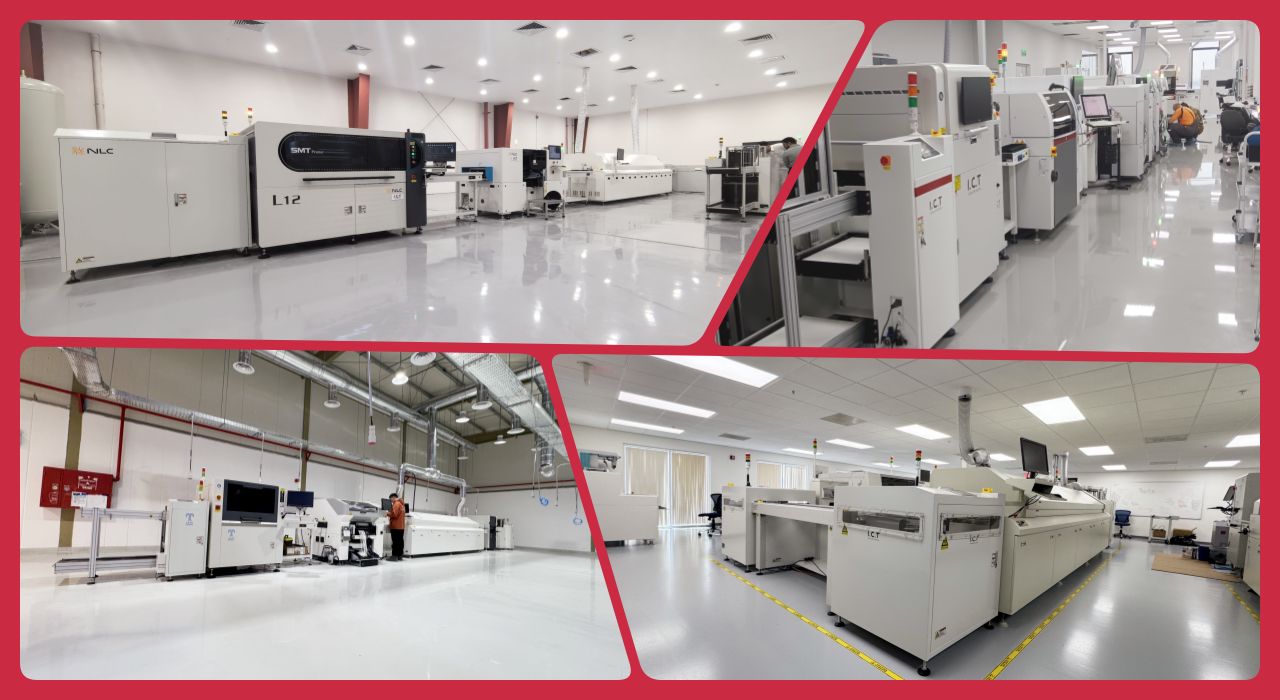

| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Estudio de caso de cliente
En 2025, los ingenieros de I.C.T viajaron a una fábrica de iluminación LED en Asia para su instalación y capacitación. El cliente necesitaba una línea SMT de 29 metros con 13 máquinas pero tenía un espacio de 21m x 5m. Diseñamos un diseño en forma de U, encajándolo en 16m x 2,7m. Después de dos días de configuración y depuración, además de seis días de capacitación y soporte, el proyecto se completó con éxito. Esto demostró nuestra capacidad para adaptar las soluciones de PCB sténcil máquinas impresoras a necesidades específicas.
| Soporte de servicio y capacitación
I.C.T proporciona servicios integrales que incluyen instalación, mantenimiento y capacitación. Nuestro equipo de expertos garantiza una instalación y un funcionamiento sin problemas y ofrece soporte técnico para ayudar a los clientes a maximizar la eficiencia y reducir el tiempo de inactividad.
| Comentarios de clientes
Los clientes elogian a nuestros ingenieros por su soporte calificado durante la instalación. Les encanta la fiabilidad de la máquina y el resultado de alta calidad. El embalaje seguro y la rápida respuesta a los problemas también reciben altas calificaciones, lo que garantiza confianza y satisfacción.
| Certificaciones y estándares
I.C.T posee CE, RoHS, ISO9001 y múltiples patentes, lo que confirma nuestro compromiso con la calidad y la innovación. Estas certificaciones garantizan equipos seguros, confiables y de alto estándar.
| Acerca de la empresa I.C.T y nuestra fábrica
I.C.T, fundada en 2012, es un líder mundial en soluciones de fabricación de productos electrónicos con más de 25 años de experiencia. Con 89 empleados, 20 ingenieros y 12000 m² de espacio, ofrecemos investigación y desarrollo y producción internos. Nuestra fábrica, que atiende a más de 1600 clientes en 72 países, cuenta con pruebas estrictas y un sólido sistema de gestión de calidad, lo que garantiza un rápido crecimiento y productos de primer nivel en todo el mundo.
