D600 (LENTE)
I.C.T
| Cantidad: | |
|---|---|
| Máquina de dispensación de pegamento de lente

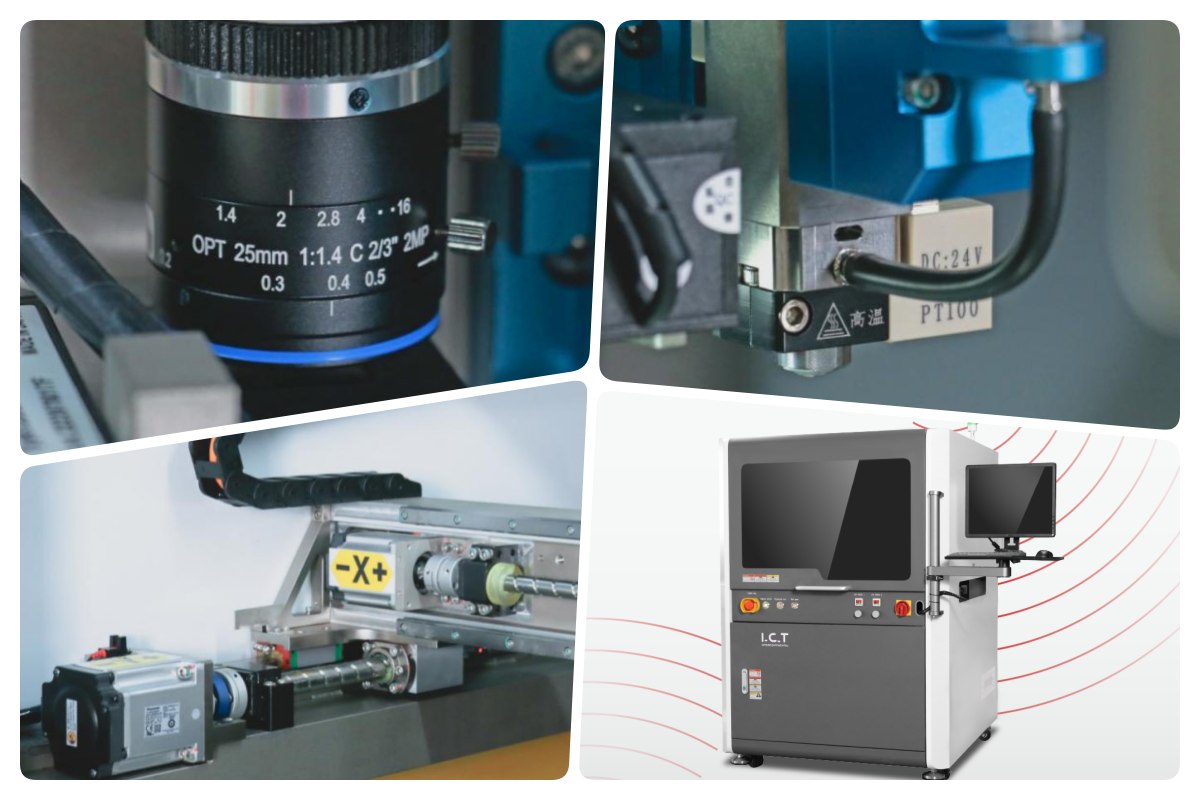

La máquina dispensadora de pegamento LENS funciona a 800 mm/s en los ejes X/Y. Repetibilidad de posicionamiento registrada con tornillo de ±0,015 mm y motor de ±0,01 mm. Servosistema Panasonic. Accionamiento por tornillo de avance abrasivo. La visión coaxial ejecuta la corrección de marcas y la compensación de bordes en tiempo real. La válvula dispensadora mantiene un volumen constante con una tolerancia de un solo microlitro. Módulo de precalentamiento de cola activo. Protocolo de cambio de jeringa en menos de sesenta segundos. Liquid Dispensador SMT Machine se integra a través de SMEMA en la arquitectura SMT existente. El tiempo de actividad registrado en setenta y dos países supera el 99,8 %.
| Características detalladas del producto
La válvula dispensa. El volumen de pegamento permanece idéntico ciclo tras ciclo. El servo y el tornillo hacen cumplir las especificaciones. El precalentamiento mantiene 0,1 °C. Pegamento rojo, silicona, curado UV, fusión en caliente: todos cumplen. El reemplazo de la jeringa se registró en un promedio de cincuenta y cinco segundos. Purga ciclo de purga de ocho segundos. No se registraron satélites. La máquina dispensadora de pegamento LENS produce líneas de unión uniformes sin desviaciones.
Los cinturones antiestáticos reciben el tablero. Los motores independientes sincronizan izquierda y derecha. El mecanismo de parada se activa. Posición del tablero bloqueada. El paralelismo de los rieles se mantiene dentro de 0,02 mm durante el ajuste del ancho. Tablero máximo 600 × 600 mm, cinco kilogramos. Velocidad de transporte 300 mm/s en cuatro direcciones. La máquina Liquid Dispensador SMT transfiere tableros sin error de posición.
Un solo comando inicia la purga. Un ciclo de ocho segundos limpia la boquilla. El circuito de control de temperatura mantiene las especificaciones de viscosidad durante todo el turno. No se requiere limpieza manual. La máquina dispensadora de pegamento LENS permanece lista entre ejecuciones de producción.
Interfaces PLC con PC industrial. Componentes restringidos al servo Panasonic, relé Omron y disyuntor Schneider. Cumplimiento CE documentado. Protocolo Industria 4.0 integrado. Estándar de conectividad MES. Puertos de expansión preparados para sensor de altura 3D y curado UV. La interfaz del operador requiere sesenta minutos para dominarla. La máquina Liquid Dispensador SMT ejecuta el programa sin interrupción.
| Especificación
| Modelo | I.C.T-D450 | I.C.T-D600(LENTE) | I.C.T-D1200(LENTE) |
| Rango de dispensación | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Peso del producto | Máximo 4,5 kg | ||
| Grosor del producto | Máx.6mm | ||
| Velocidad máxima | 2000 mm/s | ||
| Metodología de la visión | CCD | ||
| Sistema de limpieza | Auto | ||
| Velocidad de la válvula de inyección | 200 puntos/s | ||
| Precisión de dispensación | ±0,02 mm | ||
| Precisión repetida | ±0,01 mm | ||
| Peso | 650 kilogramos | 750 kilogramos | 950 kilogramos |
| Dimensión | Ancho 770 x profundidad 1200 x altura 1500 mm. | Ancho 880 x profundidad 1200 x altura 1500 mm. | W1590*D1200*H1500mm |
| SMT Lista de equipos de línea

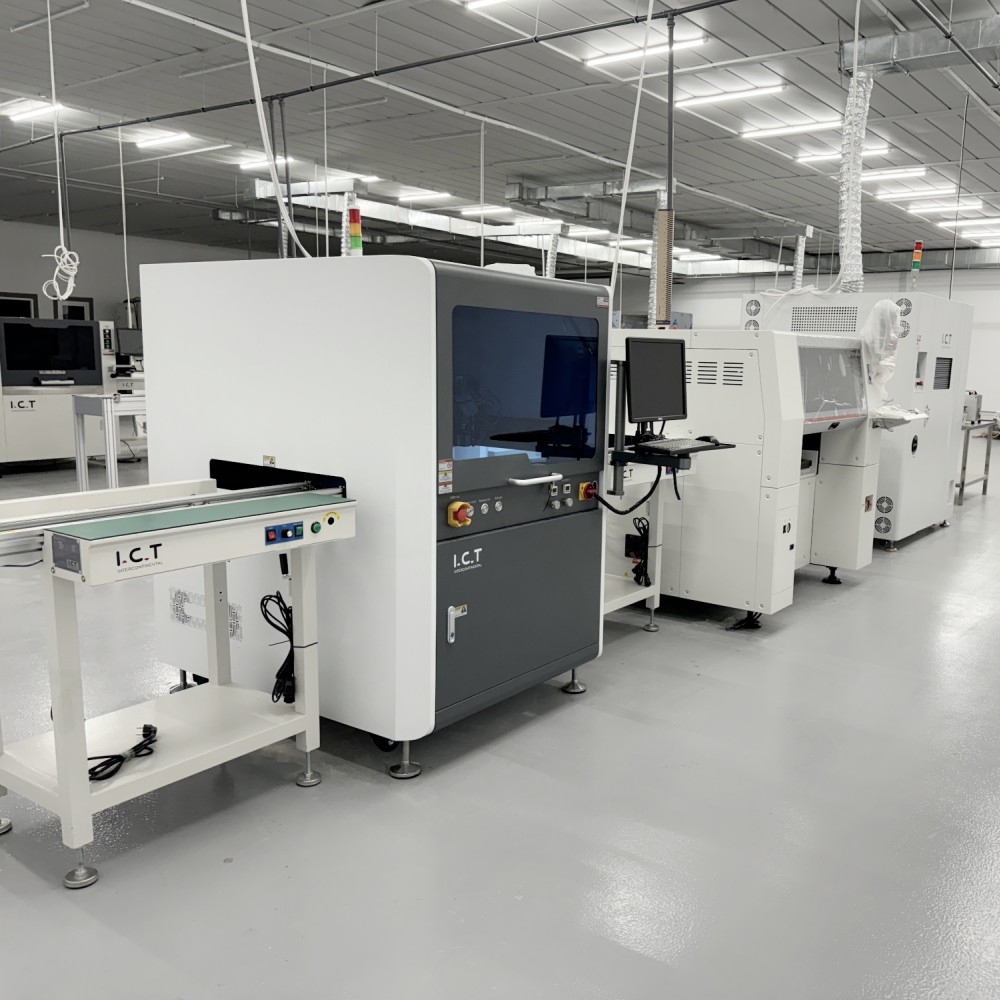

Revista cargada. Tablero de avances del cargador automático. La máquina dispensadora de pegamento LENS ejecuta el patrón a 800 mm/s. Pick-and-place coloca lentes sobre adhesivo húmedo. El horno IR o UV completa el curado en segundos. El AOI opcional realiza la verificación de volumen y posición. Todas las estaciones se comunican vía SMEMA. Requisito típico de personal de uno a dos operadores. El rendimiento de primera pasada registró más del 99,5 %. Tiempo de actividad sostenido. Cumple con aplicaciones automotrices, médicas y LED. Línea completa de máquinas Liquid Dispensador SMT entregadas bajo contrato de responsabilidad única.
| Nombre del producto | Propósito en la línea dispensadora de pegamento |
|---|---|
| Máquina dispensadora de pegamento | Ofrece dispensación de pegamento ultraprecisa y de alta velocidad |
| Máquina de recubrimiento conforme | Aplica una capa protectora final para mayor confiabilidad. |
| Machina de selección y lugar | Coloca con precisión los componentes sobre pegamento nuevo. |
| Curado | Cura rápidamente el pegamento con tecnología IR o UV. |
| Historia de éxito del cliente
Se enviaron dos ingenieros a Dushanbe. El contrato del cliente incluía dos líneas SMT, una línea DIP, una línea de recubrimiento conformado, una línea de pegamento y una línea completa de ensamblaje de bombillas LED. Duración de la instalación diez días. La máquina dispensadora de pegamento LENS logró una colocación del 100 % de los puntos en la primera placa. Se aceptan estaciones de recogida y colocación, curado y AOI el mismo día. Los operadores locales se certificaron como independientes el día diez. Protocolo de aceptación del cliente firmado. Testimonio en vídeo grabado.
| Capacitación y soporte profesional
Los ingenieros permanecen en el sitio hasta que el cliente demuestra total autonomía. El diagnóstico remoto resuelve el ochenta por ciento de las incidencias en una hora. Componentes críticos almacenados en ocho almacenes globales, envío el mismo día. Respuesta in situ en un plazo de cuarenta y ocho horas en todo el mundo. Revisiones de software y optimización de procesos proporcionadas de forma gratuita durante la vida útil del equipo. La Liquid Dispensador SMT Machine logra un retorno de la inversión documentado en doce meses.
| Elogios del cliente
'Los ingenieros conocían cada tornillo.' 'Los puntos de pegamento nunca se mueven.' 'Las cajas de madera sobrevivieron 8.000 km sin un rasguño.' 'Un equipo remoto arregló la alarma a las 2 de la mañana, hora mía.' 'La línea no se ha detenido en catorce meses.' Las mismas palabras, diferentes países, la misma máquina de pegamento SMT.
| Nuestra Certificación
Declaración de conformidad CE. Certificado de cumplimiento RoHS. Registro ISO9001:2015. Múltiples patentes emitidas. Cada máquina dispensadora de pegamento LENS va acompañada de una hoja de datos de prueba individual y un registro de trazabilidad serializado.
| Sobre nosotros y la fábrica
Fabricación y sede: Dongguan, China. Superficie de instalaciones 12.000 m². Personal 89. Personal de ingeniería 20. Capital registrado USD 30 millones. Establecida en 2012. Instalaciones de clientes 1600. Países atendidos 72. Cada máquina dispensadora de pegamento LENS completa una prueba de carga del 100 % antes del envío.
