Σ-F8S
Yamaha
| Cantidad: | |
|---|---|

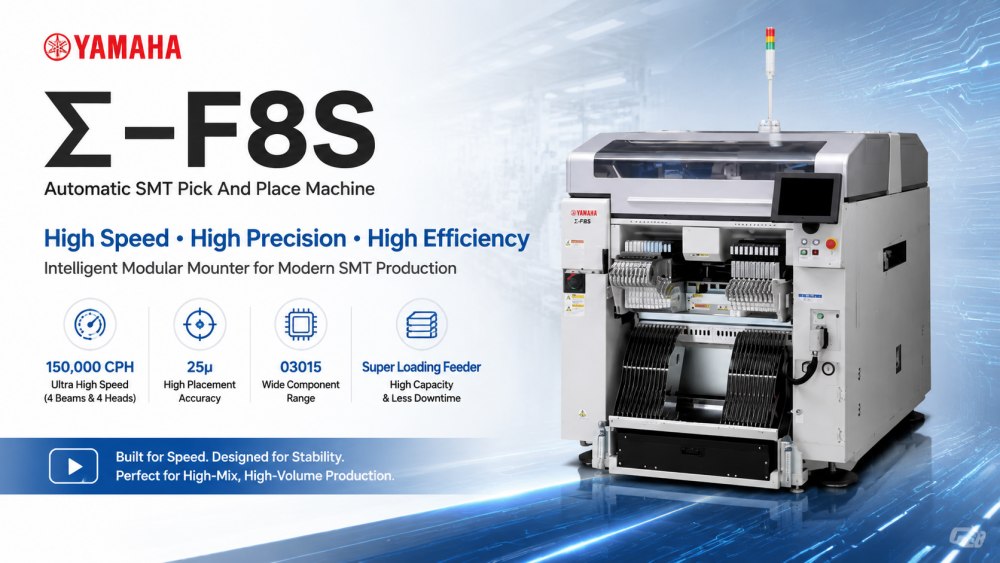

Yamaha Σ-F8S está diseñado para la fabricación de productos electrónicos modernos que requieren velocidad, precisión y estabilidad al mismo tiempo. Es un sistema modular SMT de recogida y colocación diseñado para manejar ensamblajes PCB de alta densidad con un rendimiento constante. La máquina está diseñada para soportar entornos de producción de alta mezcla y al mismo tiempo mantener un alto rendimiento.
Con control de movimiento avanzado y arquitectura de alimentador optimizada, el Σ-F8S puede admitir diseños de componentes complejos y cambios rápidos de producción. Se utiliza ampliamente en electrónica de consumo, tableros de control de automóviles, producción LED y electrónica industrial. El sistema ayuda a los fabricantes a reducir los cuellos de botella en la producción y mejorar la eficiencia general de la fábrica.
El Σ-F8S está diseñado para ofrecer una velocidad de colocación extremadamente rápida manteniendo una precisión estable. Su estructura de múltiples vigas y su sistema de control de movimiento optimizado garantizan un funcionamiento suave incluso en condiciones de producción con cargas elevadas. Esto permite a los fabricantes aumentar significativamente la producción sin sacrificar la calidad, especialmente en entornos SMT de gran volumen.
La máquina utiliza un sistema de cabezal giratorio de accionamiento directo para mejorar la velocidad de respuesta y la precisión de colocación. Esto reduce las pérdidas mecánicas y mejora la estabilidad a largo plazo. También minimiza la vibración durante el funcionamiento, lo que garantiza una precisión constante al manipular componentes pequeños y sensibles, como chips 0201 y circuitos integrados de paso fino.
Σ-F8S integra un sistema de alimentación inteligente que admite el suministro de componentes de alta capacidad. Reduce la intervención manual y mejora la capacidad de producción continua. El sistema está diseñado para minimizar el tiempo de inactividad del alimentador, lo que permite cambios de material más fluidos y una mejor planificación de la producción para la fabricación de alta mezcla.
La estructura de la máquina está optimizada para un funcionamiento continuo. Incluso durante ciclos de producción largos, mantiene una precisión y repetibilidad de posicionamiento estables. Esto lo hace adecuado para fábricas que requieren una producción en masa las 24 horas del día, los 7 días de la semana, con una interrupción mínima y una producción de calidad constante.
El cabezal giratorio de accionamiento directo 'solución de 1 cabezal' produce alta precisión a altas velocidades.
¡La velocidad más rápida de su clase! Produce 150.000 CPH con 4 haces y 4 cabezales.
Reducción significativa del tiempo de inactividad por mantenimiento con cabezales de boquilla intercambiables y motores de accionamiento lineal.
El alimentador de súper carga innova totalmente en el suministro de componentes, eliminando el tiempo de inactividad para el reabastecimiento del alimentador.
| Especificación
| 项目 | 规格参数 |
|---|---|
| Modelo | Sigma Σ-F8S |
| Aplicable PCB (carril único) | L330 × W250mm a L50 × W50mm (Opción: L381 × W510mm a L50 × W50mm) |
| Aplicable PCB (carril doble) | L330 × W250mm a L50 × W50mm |
| Cabezal/Componentes aplicables (Cabezal de alta velocidad) | 0201 CHIP a 4,3 × 3,4 mm, altura 2,0 mm o menos |
| Cabezal/Componentes aplicables (Cabezal multiuso) | 03015 CHIP a 33 mm cuadrados, altura 12,7 mm o menos |
| Capacidad de montaje | Cabezal de alta velocidad × 4 especificaciones: 150 000 CPH (carril doble) 136 000 CPH (carril único) Cabezal de alta velocidad: 0201/03015: ±25 μm (3 σ) (140 000 CPH) 0402/0603: ±36 μm (3 σ) (150 000 CPH) |
| Número de tipos de componentes | Máx. 80 tipos (conversión para alimentador de cinta de 8 mm) |
| Fuente de alimentación | Trifásico CA 200 V ±10 % 50/60 Hz |
| Fuente de suministro de aire | 0,45 a 0,69 MPa (4,6 a 7 kgf/cm²) |
| Dimensión externa | L1.280 × W2.240 × H1.450 mm (excluyendo proyecciones) |
| Peso | Aprox. 1.940 kilogramos |
