LED Los componentes de la lente son elementos ópticos críticos ampliamente utilizados en los sistemas de iluminación modernos LED. En 2025, las aplicaciones de lentes LED están en auge en múltiples industrias debido a los avances en el diseño óptico, la miniaturización y las tecnologías de iluminación inteligente.
Áreas clave de la aplicación:
Iluminación general: LED lente con distribución de Batwing reduce el resplandor; Las lentes de inmersión inteligente admiten el control IoT.
Iluminación automotriz: las lentes de grado automotriz soportan temperaturas extremas (-40 ° C a 125 ° C) y admiten sistemas de haz de conducción adaptativa (ADB).
Pantalla de luz de fondo: las lentes de guía de luz ultra delgada (<1.5 mm) mejoran los efectos HDR en TV Mini LED y tabletas.
Iluminación médica y agrícola: lentes azules de 450 nm utilizadas en endoscopia; Las lentes rojas de 660 nm mejoran la planta PPFD a 300 μmol/m²/s.
Inspección industrial: lentes coaxiales (paralelismo ± 1 °) mejoran la visión artificial para el control de calidad automatizado.
Estas lentes a menudo requieren procesos de producción de precisión PCBA para cumplir con los estrictos estándares de precisión, durabilidad y uniformidad de la luz.
Casos de entrega de éxito global en LED lente SMT Producción
I.C.T ha entregado con éxito LED lente SMT líneas de producción a múltiples clientes globales, lo que demuestra nuestra capacidad de entrega global y excelencia en la ingeniería.
Tayikistán - junio de 2024
En junio de 2024, I.C.T entregó y encargó con éxito una línea de producción SMT completa para el ensamblaje de lentes LED en Tayikistán, lo que respalda la fabricación de productos de iluminación DOB LED. Nuestro equipo de ingeniería manejó la instalación completa, la calibración en el sitio y la capacitación práctica para los operadores y el personal técnico del cliente, asegurando la producción en masa inmediata y el rendimiento confiable.
Polonia - Noviembre de 2023
En noviembre de 2023, se implementó una línea completa LED SMT en un sitio de clientes en Polonia, sirviendo al mercado de iluminación europeo LED. Esta línea se utilizó para fabricar luces de panel DOB LED con estrictos requisitos de alineación óptica. Nuevamente, los ingenieros de I.C.T proporcionaron soporte de extremo a extremo, desde la configuración del equipo hasta la capacitación integral de producción, reforzando nuestro papel como socio técnico confiable.
I.C.T Solución completa de equipos para LED Producción de lentes

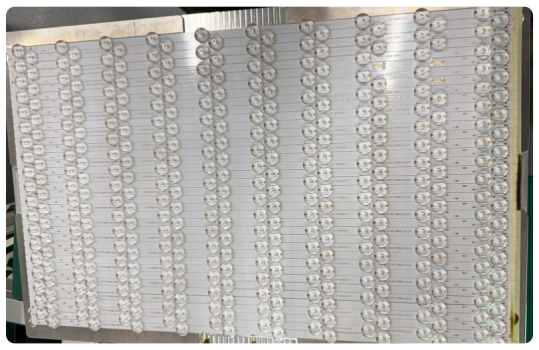

La producción real de LED Panel Light Products como ejemplo: el tamaño máximo del producto es 510 mm * 330 mm; De acuerdo con la información del producto y los requisitos reales del proceso, el cliente configura la siguiente línea del programa, teniendo en cuenta las dificultades en el proceso de producción y la eficiencia.
Flujo del proceso de montaje de lentes: PCBA SPOT UV Adhesivo → Montaje de lente → curado adhesivo UV
PCB Transferencia ---------- ---------- Entrada a través de PCB transportador
Curado UV ----------- ---- ------- I.C.T horno de curado UV con alta energía para solidificación rápida
Enfriamiento Transportador SMT ------- ------- Transferencia final para enfriamiento antes del almacenamiento o el proceso aguas abajo
Recomendación del personal:
1 ingeniero
1 operador
1 Inspector de calidad (QC)
Ajustable según las necesidades de producción.
LED Configuración de la línea de producción de lentes
LED Capacidad de la lente
Salida estimada de 600 PC/hora (luces de panel único)
Fuerza
Línea de ejecución de energía 11kw/h
Productos aplicables
Se pueden satisfacer los productos de gama media y alta, el ancho máximo PCB: 350 mm
Tamaño de línea
SMT Taller L20M*W5M Tamaño, el área total de aproximadamente 100 metros cuadrados.

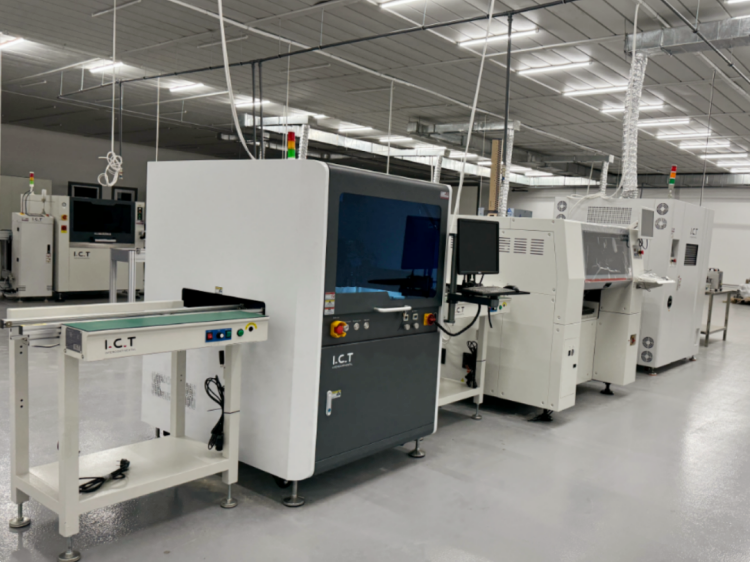

Video: descripción general de la línea de montaje y dispensación de lentes
LED Perspectiva de la industria de lentes en 2025
El mercado de lentes LED continúa expandiéndose, impulsado por:
Mini & Micro LED Integración: lentes para pantallas cercanas AR/VR, tabletas y televisores.
Tecnologías de lentes inteligentes: lentes eléctricamente sintonizables para iluminación adaptativa.
Diseño óptico avanzado: reflexión interna completa (TIR), óptica híbrida que combina refracción y reflexión.
Quedan desafíos, como:
Dependencia de los materiales importados de alta gama (por ejemplo, silicona de grado automotriz).
Problemas de rendimiento de producción en masa para lentes a microescala.
Tendencias futuras:
Diseño inteligente: simulación óptica asistida por AI para acortar los ciclos de I + D.
Sostenibilidad: PMMA a base biológica y materiales sin mercurio.
Integración: combinación de lentes con sensores y gestión térmica.
Superar los desafíos técnicos en LED ensamblaje de lentes
La producción de conjuntos de lentes de alta precisión LED requiere superar varios desafíos técnicos en todo el proceso SMT. I.C.T aborda estos desafíos con tecnología avanzada y años de experiencia en la industria para garantizar una calidad constante y un alto rendimiento.
1. Precisión de colocación de lentes
Durante el proceso SMT, la colocación precisa es crítica, tanto las chips LED y las lentes ópticas deben montarse con precisión de nivel de micras en las almohadillas designadas PCB. Para lograr esto, I.C.T utiliza montas de chips multifuncionales de alta precisión de Corea del Sur, equipados con boquillas personalizadas y alimentadores dedicados diseñados específicamente para el manejo de lentes LED. Esto garantiza una precisión de colocación repetible en todas las unidades, especialmente importante para productos como las luces del panel DOB LED.
2. Dispensación de pegamento de precisión
Antes de la colocación de la lente, el adhesivo UV debe dispensarse en cantidades exactas en las PCBA en posiciones predefinidas. El comportamiento y la viscosidad del flujo del pegamento deben cumplir con las tolerancias estrictas para la adhesión adecuada y el rendimiento óptico. Para garantizar esto, el pegamento UV se precaliente en función de sus características de TDS (hoja de datos técnicas) para optimizar la fluidez.
I.C.T despliega sus máquinas de dispensación de alta velocidad y alta precisión desarrolladas. Estas máquinas utilizan señales de pulso para controlar las válvulas de chorro neumático, permitiendo una distribución de pegamento uniforme, consistente incluso en tablas densamente empaquetadas o complejas.
3. Curado UV eficiente
Después de la colocación de la lente, el curado UV es esencial para solidificar el adhesivo y bloquear la lente en su lugar. I.C.T ha desarrollado su propio sistema de lámparas UV de alta energía, que ofrece intensidad superior y eficiencia de curado. Este sistema es especialmente efectivo para curar adhesivos desafiantes como UV40, asegurando enlaces fuertes y estables sin comprometer el tiempo de ciclo o la calidad del producto.
¿Por qué I.C.T?
A medida que aumenta la demanda global de iluminación avanzada LED, la necesidad de líneas de producción de alta eficiencia, inteligentes y automatizadas SMT se vuelve más urgente. I.C.T LED lente SMT La solución de producción está diseñada para admitir esta tendencia, asegurando una alta precisión y confiabilidad para cada escenario de aplicación, desde casas inteligentes hasta sistemas automotrices.
¿Necesita una lente personalizada LED SMT para su fábrica? Contacta I.C.T Hoy - Su socio confiable más querido en LED Tecnología de fabricación.
