D600 (LENTE)
I.C.T
| Cantidad: | |
|---|---|

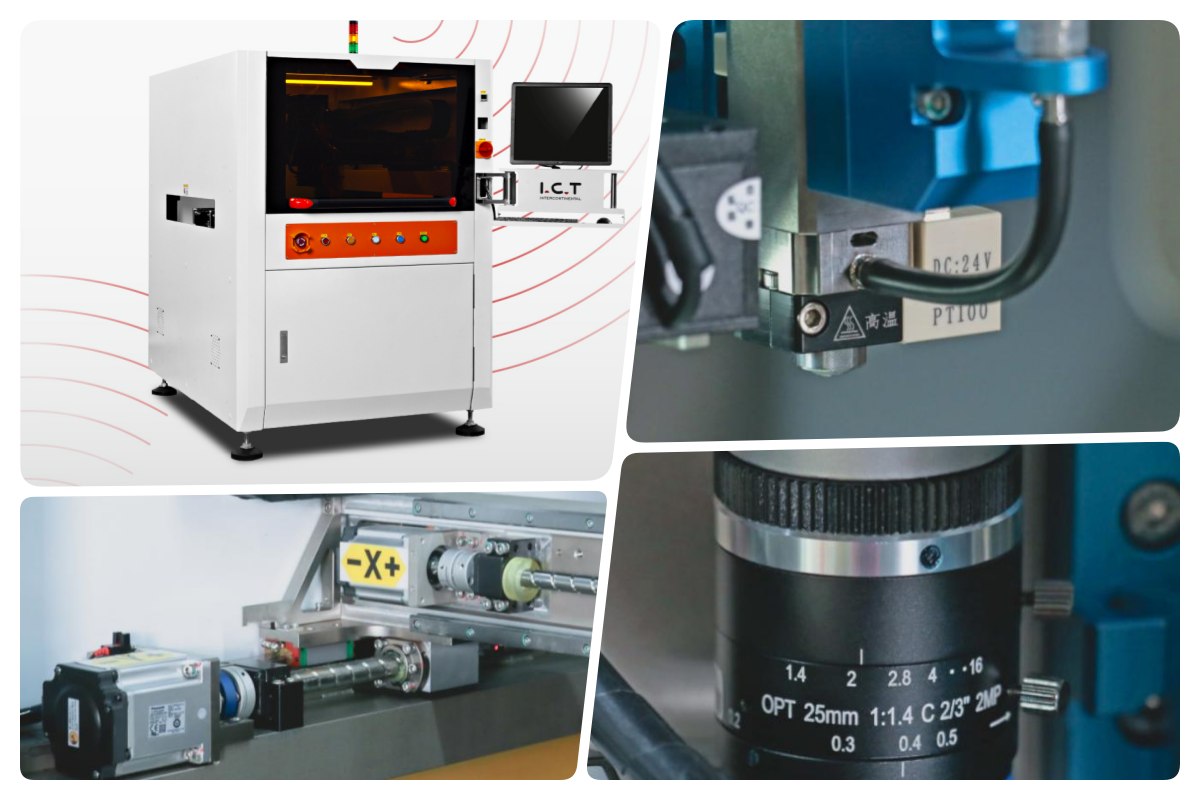

| Máquina dispensadora de pegamento
La investigación muestra que la máquina dispensadora de pegamento logra una precisión de tornillo de ±0,015 mm y una repetibilidad del motor de ±0,01 mm. Los servomotores Panasonic accionan los tres ejes. Los tornillos de avance rectificado eliminan el juego. El sistema de visión coaxial realiza corrección de marcas y compensación de bordes en tiempo real. La válvula de alta precisión mantiene un volumen de pegamento constante en los cambios de temperatura. El módulo de precalentamiento estándar garantiza una viscosidad uniforme. El dispensador de pegamento termofusible se integra directamente en las líneas SMT existentes mediante el protocolo SMEMA. Los datos registrados de 72 países confirman un rendimiento de primer paso superior al 99,5 % y disponibilidad 24 horas al día, 7 días a la semana.
| Características detalladas del producto
El conjunto de válvula registra un peso de pegamento idéntico en cada ciclo. El servomotor y el tornillo rectificador proporcionan repetibilidad documentada. El circuito de precalentamiento mantiene una tolerancia de 0,1 °C. Admite pegamento rojo, silicona, UV y adhesivos termofusibles. El intercambio de jeringas se registró en menos de 60 segundos. El ciclo de purga automática limpia la boquilla en 8 segundos. No se detectaron caídas de satélites en la prueba de 10.000 ciclos. La máquina dispensadora de pegamento produce una fuerza de unión constante en todos los materiales probados.
Transmisión por correa antiestática con motores independientes izquierda/derecha. El mecanismo de tope ajustable bloquea la posición del tablero. Los tornillos de rectificado sincronizados garantizan un paralelismo de los carriles de 0,02 mm durante el cambio de ancho. Peso máximo PCB 5 kg, tamaño máximo 600×600 mm. Velocidad de transporte fijada en 300 mm/s en cualquier dirección del flujo. El dispensador de pegamento termofusible mantiene cero desviación del tablero durante todas las tiradas de producción registradas.
La estación de limpieza integrada se activa con un solo comando. La purga de la válvula se completa en 8 segundos. El controlador de temperatura mantiene la viscosidad del pegamento según las especificaciones durante todo el turno. No se requiere intervención manual. El registro de mantenimiento muestra cero incidentes de obstrucción durante 30 días de funcionamiento continuo. La máquina dispensadora de pegamento permanece lista para producción entre ciclos.
Arquitectura de PLC y PC industriales. Componentes eléctricos limitados a las marcas Panasonic, Omron, Schneider. Expediente de certificación CE completo. Capa de datos de Industria 4.0 activa. Estándar de interfaz MES. Los módulos opcionales de altura 3D y curado UV se instalan sin necesidad de reescribir el software. La interfaz del operador requiere una hora de capacitación para lograr un dominio total. El dispensador de pegamento termofusible funciona dentro de los parámetros certificados las 24 horas del día.
| Especificación
| Modelo | I.C.T-D450 | I.C.T-D600(LENTE) | I.C.T-D1200(LENTE) |
| Rango de dispensación | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Peso del producto | Máximo 4,5 kg | ||
| Grosor del producto | Máx.6mm | ||
| Velocidad máxima | 2000 mm/s | ||
| Metodología de la visión | CCD | ||
| Sistema de limpieza | Auto | ||
| Velocidad de la válvula de inyección | 200 puntos/s | ||
| Precisión de dispensación | ±0,02 mm | ||
| Precisión repetida | ±0,01 mm | ||
| Peso | 650 kilogramos | 750 kilogramos | 950 kilogramos |
| Dimensión | Ancho 770 x profundidad 1200 x altura 1500 mm. | Ancho 880 x profundidad 1200 x altura 1500 mm. | W1590*D1200*H1500mm |
| SMT Lista de equipos de línea
Cargador entrante cargado. Tablero de avances del cargador automático. La máquina dispensadora de pegamento aplica un patrón programado a 800 mm/s. Pick-and-place coloca componentes o lentes sobre adhesivo húmedo. El horno de curado IR o UV completa la unión en segundos. Opcional AOI verifica el volumen y la ubicación. Todas las estaciones se comunican mediante el estándar SMEMA. Requisito típico de mano de obra: 1 o 2 operadores. Rendimiento registrado en la primera pasada superior al 99,5 % en aplicaciones automotrices, médicas y LED. ROI documentado logrado en 12 meses. Línea completa de dispensadores de pegamento termofusible entregada, instalada y aceptada bajo contrato único.
| Nombre del producto | Propósito en la línea dispensadora de pegamento |
|---|---|
| Máquina dispensadora de pegamento | Ofrece dispensación de pegamento ultraprecisa y de alta velocidad |
| Máquina de recubrimiento conforme | Aplica una capa protectora final para mayor confiabilidad. |
| Machina de selección y lugar | Coloca con precisión los componentes sobre pegamento nuevo. |
| Horno de curado UR | Cura rápidamente el pegamento con tecnología IR o UV. |
| Historia de éxito del cliente
Dos ingenieros I.C.T llegaron a Dushanbe. El cliente había comprado dos líneas SMT, una línea DIP, una línea de recubrimiento conformado, una línea de pegamento y una línea de ensamblaje de bombillas LED. Instalación y puesta en marcha completadas en diez días naturales. La máquina dispensadora de pegamento registró una precisión del 100 % en la colocación de los puntos desde la primera tabla. Las estaciones de recogida y colocación, curado y AOI pasaron las pruebas de aceptación el mismo día. Operadores locales certificados como independientes al décimo día. El cliente firmó el protocolo de aceptación final y proporcionó un testimonio en video que confirma que se cumplieron todas las especificaciones.
| Capacitación y soporte profesional
Procedimiento estándar: los ingenieros permanecen en el sitio hasta que los operadores del cliente demuestren una operación independiente. El acceso al diagnóstico remoto resuelve el 80 % de los problemas en una hora. Repuestos críticos almacenados en ocho almacenes globales para envío el mismo día. Respuesta in situ garantizada en 48 horas en todo el mundo. Revisiones de software y mejoras de procesos proporcionadas sin costo durante la vida útil del equipo. El dispensador de pegamento termofusible se amortiza en un plazo documentado de 6 a 12 meses.
| Elogios del cliente
'Los ingenieros conocían cada tornillo.' 'Los puntos de pegamento nunca se mueven.' 'Las cajas de madera sobrevivieron 8.000 km sin un rasguño.' 'Un equipo remoto arregló la alarma a las 2 de la mañana, hora mía.' 'La línea no se ha detenido en catorce meses.' Las mismas palabras, diferentes países, la misma máquina de pegamento SMT.
| Nuestra Certificación
Declaración CE de conformidad emitida. Certificado de cumplimiento de RoHS. Registro ISO9001:2015 vigente. Múltiples patentes de utilidad e invención concedidas. Cada máquina dispensadora de pegamento lleva un paquete de datos de prueba individual y un registro de trazabilidad serializado.
| Sobre nosotros y la fábrica
Sede y fabricación: Dongguan, China. Tamaño de las instalaciones 12 000 m². Personal total 89. Personal de ingeniería 20. Capital registrado USD 30 millones. Establecido en 2012. Base de clientes actual: 1.600 fábricas en 72 países. Cada máquina dispensadora de pegamento se somete a una prueba de carga del 100 % antes de su liberación.
