I.C.T-5151
I.C.T
| Cantidad: | |
|---|---|
| I.C.T Máquina de serigrafía totalmente automática SMT PCB
La máquina de serigrafía I.C.T totalmente automática SMT PCB es una impresora automática de plantillas SMT de alta precisión diseñada para el ensamblaje de productos electrónicos modernos. Resuelve problemas de pegado manual con automatización total, logrando un ciclo rápido de 7 segundos y una repetibilidad máxima. Esta máquina de impresión de PCB SMT admite la impresión con pegamento y controla los costos mediante procesos eficientes. Integrado con Industry 4.0 y MES, rastrea datos en tiempo real de las máquinas para reducir los tiempos de ciclo y mejorar la producción. Ideal para electrónica de consumo, automoción y campos LED, maneja PCBs desde 50 x 50 mm hasta 900 x 600 mm. La calibración automática, la presión ajustable y la limpieza de la plantilla garantizan la calidad. La completa experiencia en fábrica de I.C.T hace que esta máquina de serigrafía SMT PCB totalmente automática sea fácil de configurar y operar de forma segura.
| Característica
La máquina de serigrafía totalmente automática SMT PCB utiliza una espátula de puente en arco con dos motores paso a paso para una presión estable. Los rieles deslizantes dobles mantienen el movimiento preciso antes y después de las impresiones. La retroalimentación en tiempo real ajusta la presión automáticamente para una formación de pasta perfecta. La precisión de posicionamiento alcanza ±0,01 mm, con impresión de ±0,025 mm. El sistema de visión con luces coaxiales detecta marcas en varios PCBs como estañado o cobre. La separación programable controla la velocidad y la distancia para múltiples métodos. Esta configuración admite tiradas de gran volumen en aplicaciones de máquinas de impresión de PCB SMT, lo que reduce los defectos y garantiza depósitos uniformes en todo momento.
El transporte en esta impresora automática de plantillas smt utiliza una correa única para evitar problemas de atascos PCB. Los motores funcionan con una velocidad precisa de hasta 1500 mm/s, con direcciones flexibles: izquierda-derecha o derecha-izquierda. Las abrazaderas laterales y las tablas al vacío sujetan firmemente los tableros para un contacto suave con la plantilla. La plataforma se ajusta en tres ejes con motores directos para una alineación rápida y de alta precisión. Los pasadores y bloques magnéticos gestionan la deformación por debajo del 1%. El estándar SMEMA permite una fácil conexión de línea. Este sistema maneja espesores de 0,4 mm a 6 mm, lo que mantiene los flujos de la máquina de serigrafía SMT PCB totalmente automática confiables y rápidos.
Las opciones de limpieza incluyen seco, húmedo y aspirado, además de manual si es necesario. El sistema de pulverización limpia uniformemente de arriba a abajo, controlado por software para ahorrar materiales. El CCD separado y las piezas de limpieza facilitan el acceso, con un potente escape para una aspiración eficaz. La verificación de plantilla opcional utiliza luz para detectar agujeros sucios y realizar una limpieza automática. Esto evita la acumulación de pasta en la máquina de serigrafía SMT PCB totalmente automática, manteniendo la calidad en tiradas largas. El diseño de bajo mantenimiento con piezas importadas reduce el tiempo de inactividad en líneas muy transitadas.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.

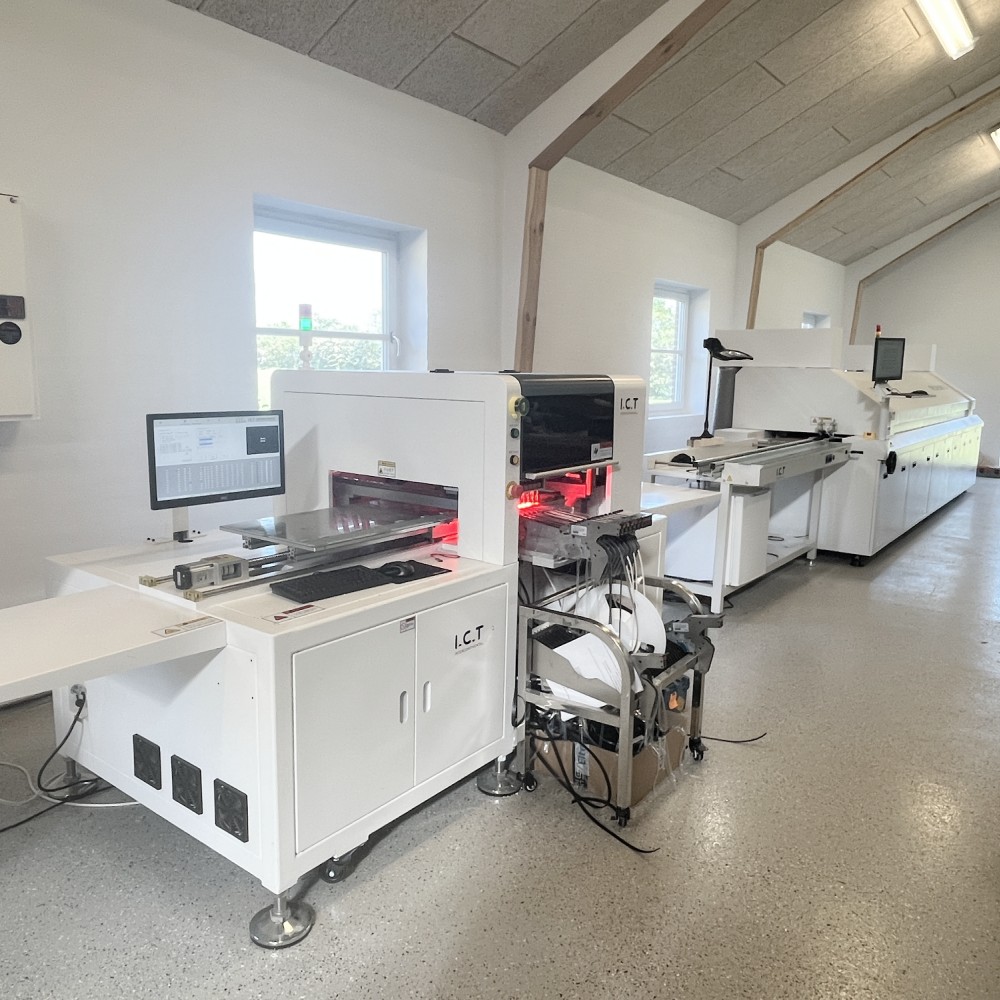

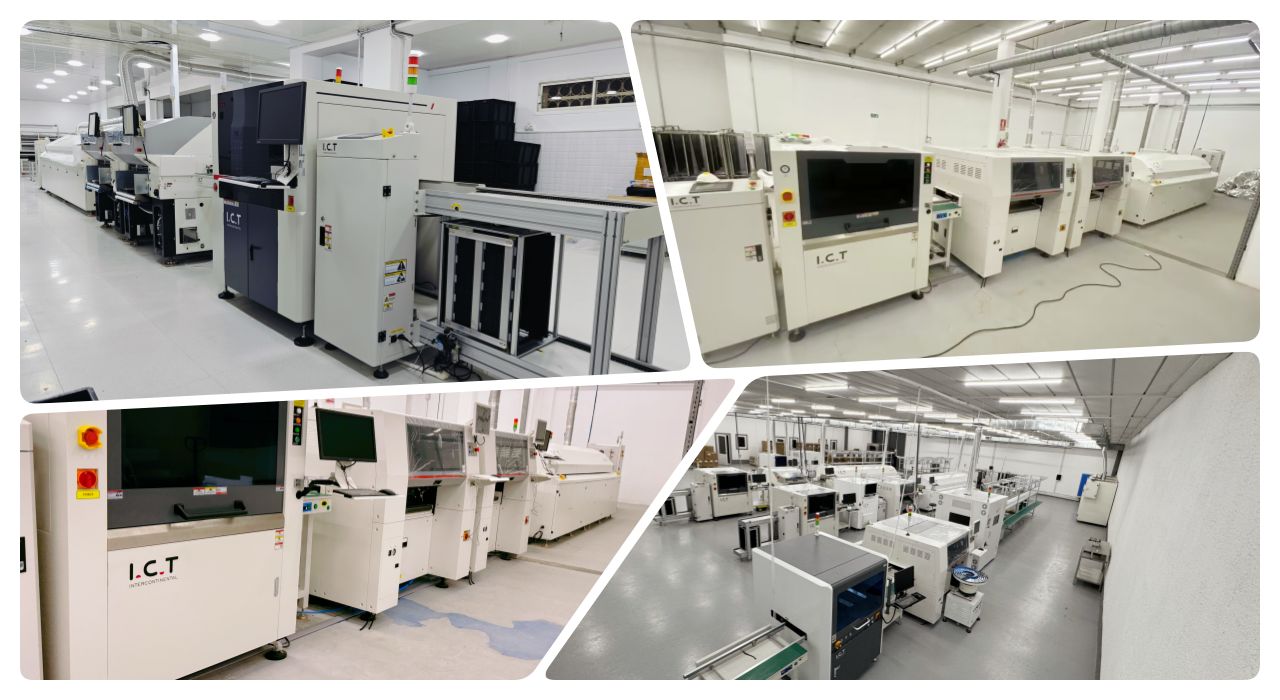

| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Vídeo de caso de éxito del cliente
En 2025, I.C.T entregó con éxito una línea de producción SMT completa y una línea DIP a una empresa ODM en Arabia Saudita. Dos ingenieros técnicos experimentados viajaron al sitio de Medio Oriente para brindar soporte completo de instalación y capacitación. El vídeo muestra al equipo configurando la máquina de serigrafía SMT PCB totalmente automática junto con otros equipos, lo que garantiza una integración perfecta. Guiaron al personal local a través de la operación, la resolución de problemas y el mantenimiento, cubriendo todo, desde la carga de pasta hasta los ciclos de limpieza. Este servicio práctico ayudó al cliente a iniciar la producción rápidamente, logrando altos rendimientos en el ensamblaje de productos electrónicos de consumo. La experiencia de los ingenieros resolvió los desafíos de configuración en el sitio, generando confianza y permitiendo que la fábrica cumpliera con los plazos ajustados. El compromiso global de I.C.T convirtió un proyecto complejo en un éxito sin contratiempos, lo que demuestra nuestra dedicación a los socios extranjeros.
| Soporte de servicio y capacitación
I.C.T proporciona servicios integrales para su máquina de serigrafía SMT PCB totalmente automática, comenzando con el análisis y la planificación de la demanda. La instalación in situ por parte de expertos garantiza un inicio rápido, como en nuestro proyecto saudita. La capacitación incluye operación práctica, optimización y seguridad para su equipo. Ofrecemos ayuda remota las 24 horas, los 7 días de la semana y respuesta rápida a problemas, además de actualizaciones como suministro de pegado automático o enlaces SPI. Con 8 oficinas globales, el soporte localizado le llega a cualquier lugar. Los programas de mantenimiento prolongan la vida útil de la máquina utilizando piezas de calidad. Este enfoque completo minimiza los riesgos, reduce los costos y ayuda a construir fábricas eficientes desde cero.
| Comentarios de clientes
'Nuestros ingenieros elogiaron las rápidas soluciones in situ de I.C.T durante la capacitación en Medio Oriente.' – Gerente de ODM de Arabia Saudita. 'La impresora automática de plantillas SMT ofrece impresiones impecables, lo que aumenta la velocidad de nuestra línea.' – Cliente de automoción, Europa. 'Embalaje seguro del equipo protegido durante envíos prolongados, sin daños.' – LED Fabricante, Asia. 'Las respuestas rápidas a las consultas nos permitieron cumplir con el cronograma: excelentes socios'. – Empresa de electrónica, EE. UU. Los clientes valoran nuestros ingenieros calificados, máquinas confiables, transporte cuidadoso y soporte rápido.
| Certificaciones y estándares
I.C.T cuenta con CE, RoHS e ISO9001 para cumplir con los estándares ecológicos y de seguridad para la máquina de serigrafía totalmente automática SMT PCB. Las patentes cubren tecnologías clave como sistemas de limpieza y transporte. Marcas importadas como Panasonic garantizan pocas fallas. Rigurosas pruebas de fábrica garantizan el rendimiento. Estas marcas dan confianza en equipos duraderos y conformes.
| Acerca de la empresa I.C.T y nuestra fábrica SMT
Fundada en 2012, I.C.T tiene más de 25 años en electrónica, con 89 empleados y 20 ingenieros en instalaciones de 12.000 m² en Dongguan. Atendemos a más de 1600 clientes en 72 países a través de 8 oficinas. La I+D y la producción internas ofrecen soluciones SMT completas, que crecen rápidamente a través de estrictos sistemas de calidad. Nos centramos en la integridad, el intercambio abierto y la integración de la Industria 4.0. Esto respalda productos confiables como nuestra máquina de impresión de PCB SMT, con un servicio localizado global para su éxito.
