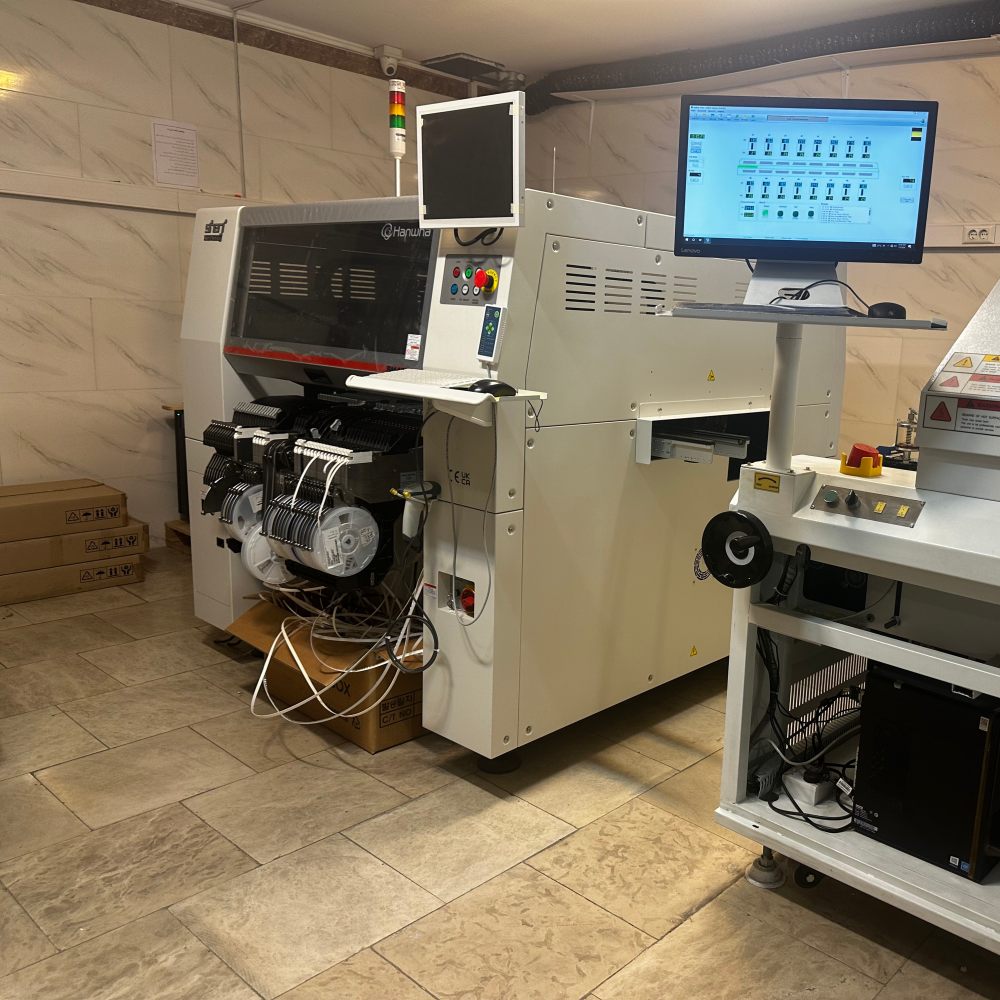

| Potente máquina de ensamblaje SMT
La máquina de ensamblaje SMT de Hanwha representa lo mejor de la ingeniería coreana y cuenta con la confianza de los principales fabricantes de todo el mundo. Cada modelo comparte sofisticadas tecnologías comunes: reconocimiento de visión sobre la marcha que identifica componentes sin detener el movimiento, combinación perfecta de alimentadores eléctricos y neumáticos que funcionan con su inventario existente y software intuitivo que hace que la programación sea notablemente simple. Estas máquinas se adaptan a una amplia variedad de PCB dimensiones y tipos de componentes manteniendo una precisión excepcional. I.C.T se enorgullece de distribuir estas excelentes máquinas de ensamblaje SMT y ofrece soluciones integrales, desde el diseño inicial de la línea hasta la instalación y la capacitación exhaustiva del personal, lo que garantiza que los clientes logren una producción de clase mundial en cualquier parte del mundo.
| Introducción del modelo
Modelo de alta velocidad: SM471Plus
La SM471Plus es la máquina insignia de recogida y colocación de boquillas de alta velocidad, equipada con un pórtico y diez husillos por cabezal. Alcanza unos impresionantes 78.000 CPH en condiciones óptimas utilizando visión voladora, perfecta para microchips 0402. La precisión sigue siendo de ±40 µm para chips y ±50 µm para circuitos integrados. Los principales fabricantes de teléfonos inteligentes y electrónica de consumo eligen esta máquina de ensamblaje SMT cuando se requiere volumen y velocidad absolutos. El manejo estándar PCB alcanza los 510×460 mm, con opciones más grandes disponibles.
Modelo flexible de velocidad media: SM481Plus
El SM481Plus ofrece una flexibilidad refinada con un pórtico y seis husillos por cabezal, lo que proporciona 40 000 CPH y gestiona componentes de hasta 42 mm. La visión en escena mejora la precisión del IC a ±30 µm. Los productores de automóviles y electrodomésticos prefieren este modelo por su capacidad para cambiar suavemente entre diversos tamaños de piezas. La configuración de un solo carril acepta placas extralargas de hasta 1500 mm, lo que proporciona una verdadera versatilidad para entornos sofisticados de producción mixta.
Modelo multifuncional: SM482Plus
El SM482Plus destaca en aplicaciones desafiantes utilizando un pórtico con seis husillos para mantener 30 000 CPH. Domina componentes de formas irregulares y placas grandes de hasta 1200 × 510 mm, manteniendo la precisión del CI en ±30 µm mediante visión en escena. Las empresas de iluminación y electrónica industrial LED confían en esta máquina de ensamblaje SMT cuando formas inusuales o paneles de gran tamaño exigen una ejecución impecable sin comprometer la velocidad de la línea.
Modelo flexible avanzado: DECAN L2
El DECAN L2 inspira respeto con sus pórticos gemelos, cada uno con seis husillos, que producen 56 000 CPH y manipulan componentes de hasta 55 mm. La visión en vuelo ofrece una extraordinaria precisión del chip de ±28 µm. Los fabricantes de paneles grandes LED y las instalaciones de alta mezcla eligen esta avanzada máquina de recogida y colocación de boquillas para capacidad de doble carril y tableros que se extienden hasta 1200 mm, brindando un verdadero rendimiento de servicio pesado a las exigentes líneas SMT.
| Especificación
| Parámetro | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Velocidad de colocación (óptima) | 78.000 CPH | 40,000 cph | 30.000 CPH | 56.000 CPH |
| Número de husos | 10 husillos/cabezal (1 pórtico) | 6 husillos/cabezal (1 pórtico) | 6 husillos/cabezal (1 pórtico) | 6 husillos/cabezal (2 pórticos) |
| Precisión de colocación (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Precisión de colocación (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Gama de componentes | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, hasta □55mm opcional) |
| Tamaño máximo PCB (estándar) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Tamaño máximo PCB (opción) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Hasta 1.200 x 460 mm |
| Capacidad del alimentador (8 mm) | 120 unidades | 120 unidades | 120 unidades | 120 unidades |
| Sistema de visión | Visión voladora | Visión escénica | Visión escénica | Visión voladora |
| Más SMT Productos relacionados
I.C.T crea líneas de producción completas y de primera calidad SMT centradas alrededor de la máquina de ensamblaje SMT. Nuestro portafolio incluye cargadores por vacío que mantienen las placas en perfectas condiciones, impresoras de soldadura en pasta de precisión, hornos de reflujo multizona que forjan uniones irrompibles y sistemas AOI de última generación que detectan todos los defectos posibles. Todas las estaciones se integran perfectamente para un flujo ininterrumpido. Esta solución total aumenta drásticamente el rendimiento, reduce el costo general y funciona de manera confiable en las condiciones más duras en la fabricación de automóviles, medicina, iluminación y electrónica de consumo. Los tableros terminados salen de la línea completamente preparados para aplicaciones del mundo real, respaldados por nuestra planificación integral y soporte de por vida.
| Nombre del producto | Propósito en la línea SMT |
|---|---|

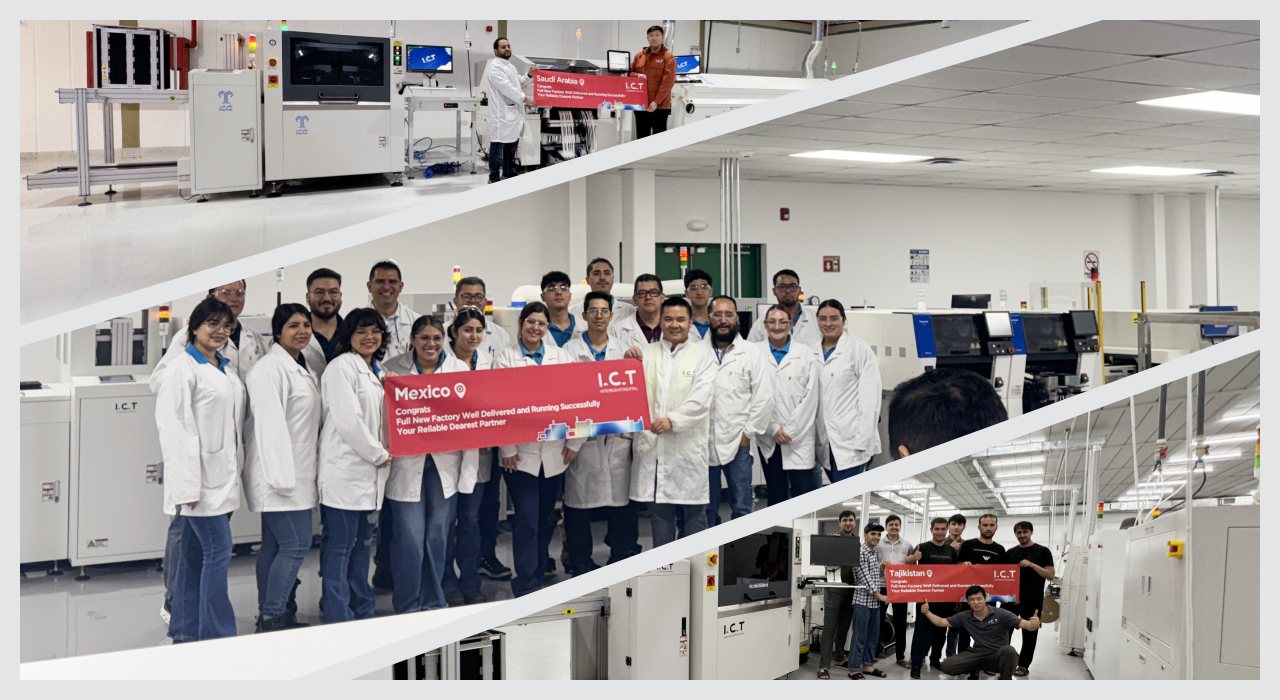

| SMT línea | Línea SMT de alta gama rastreable totalmente automatizada en Turquía. |
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| Máquina de inspección | SMT dispositivos de inspección como AOI, SPI, rayos X y inspector de plantillas. |
| Equipo de trazabilidad | Registra y rastrea los datos de producción. |
| Vídeo sobre el éxito del cliente
Dos ingenieros I.C.T llegaron a Tayikistán para inaugurar una importante instalación de producción LED. El cliente recibió dos líneas SMT completas con múltiples máquinas de ensamblaje SMT, además de líneas de ensamblaje de bombillas LED dedicadas, de revestimiento, de recubrimiento y de inmersión. El video documenta la descarga segura, la instalación precisa, la capacitación detallada del operador y las primeras ejecuciones exitosas en la producción de todo tipo de productos de iluminación LED. El personal local dominó rápidamente el equipo. El cliente concluyó elogiando sinceramente la rápida puesta en marcha y la excepcional calidad conseguida.
| Soporte de servicio y capacitación
I.C.T brinda capacitación y servicio completo y profesional con cada máquina de ensamblaje SMT. Comenzamos con un análisis detallado de los requisitos y un diseño de línea personalizado, seguido de un transporte cuidadoso, una instalación experta y una capacitación intensiva en el sitio. Nuestros ingenieros viajan por todo el mundo para ofrecer asistencia técnica inmediata y optimización de procesos. Este completo sistema de soporte garantiza un tiempo de inactividad mínimo y un rendimiento máximo a largo plazo para cada cliente.
| Testimonios de clientes
Los clientes elogian constantemente la habilidad y paciencia de los ingenieros de I.C.T durante la instalación y la capacitación. Confían en la máquina de ensamblaje SMT para su confiabilidad día tras día. El embalaje seguro sobrevive intacto a los viajes más largos y nuestro equipo de respuesta responde a las preguntas el mismo día. La mayoría de los clientes informan que comenzaron rápidamente la producción en volumen con una calidad excepcional y prácticamente sin desperdicio.
| Certificaciones y estándares
I.C.T mantiene todas las principales certificaciones internacionales que confirman la calidad y la seguridad. Contamos con la marca CE para el cumplimiento europeo, RoHS para la responsabilidad medioambiental, ISO9001 para sistemas de gestión rigurosos y numerosas patentes que protegen nuestras innovaciones originales. Estas credenciales garantizan a cada cliente que su máquina de ensamblaje SMT y nuestros servicios cumplen con los más altos estándares globales de rendimiento, seguridad y sostenibilidad.
| Acerca de I.C.T empresa y fábrica
I.C.T opera sus propias instalaciones avanzadas de I+D y fabricación en China, empleando a 89 profesionales dedicados, incluidos 20 ingenieros experimentados. Desde su fundación en 2012, nos hemos expandido rápidamente y ahora prestamos servicios a más de 1600 clientes satisfechos en 72 países con soluciones completas de fabricación de productos electrónicos. Cada proceso sigue estrictos procedimientos de control e inspección de calidad, lo que garantiza que equipos confiables y de alto rendimiento lleguen a clientes de todo el mundo.
