NPM-VF |Máquina de inserción de componentes de forma impar Panasonic del fabricante chino: máquina I.C.T SMT

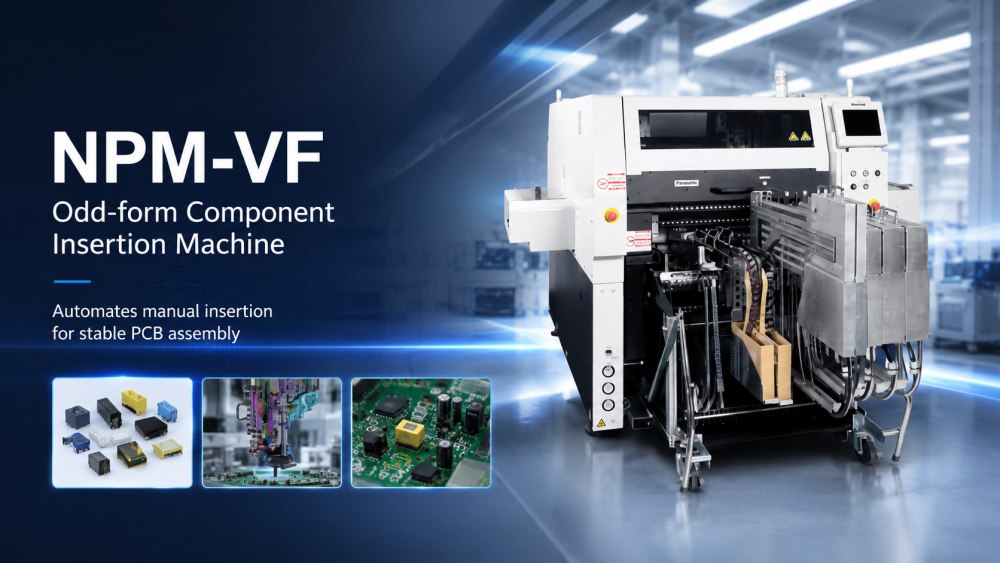

NPM-VF |Máquina de inserción de componentes de forma impar Panasonic

Introducción

Panasonic-NPM-D3A-Máquina de recogida y colocación

Panasonic diseñó la solución de forma impar NPM-VF para abordar los crecientes costos laborales globales y la complejidad del ensamblaje manual.La nueva plataforma, construida a partir de la galardonada plataforma NPM, presenta varias soluciones innovadoras para reducir los costos y los requisitos de mano de obra, al tiempo que aumenta la productividad, mejora la versatilidad y ayuda a garantizar la calidad de las inserciones de componentes de forma irregular y en orificios pasantes.

La automatización de forma extraña requiere algo más que la colocación, por lo que el NPM-VF integra un cierre activo debajo de la tabla, que atraviesa el área de población.Adoptado a partir de la tecnología pionera de orificios pasantes de Panasonic, el sistema de cierre activo puede asegurar varios diámetros de cables de orificios pasantes en múltiples rotaciones.Sin embargo, cuando no es necesario, el remachador funciona como soporte de placa localizado para componentes de encaje a presión o a presión.Panasonic está simplificando el ensamblaje manual y de formas irregulares con una solución que ayuda a reducir los costos de mano de obra, mejorar la calidad y minimizar los desafíos de recursos.

Máquina de inserción de componentes de forma impar Panasonic

Portabrocas para sujetar dispositivos grandes y de formas irregulares sin superficie de agarre (por ejemplo, transformadores de potencia)
Portabrocas para sujetar dispositivos con orificios pasantes de cables radiales (p. ej., condensadores electrolíticos)
Boquilla oscilante para insertar dispositivos de orificio pasante orientados en el embalaje de manera diferente a la orientación de inserción
Reduce los costos de mano de obra, simplifica el montaje complejo y aumenta la calidad de la producción.
Adapta tecnologías de orificios pasantes como remachado activo, corte de avance y alimentación de piezas de los más de 50 años de innovación en orificios pasantes de Panasonic.

ID del modelo	NPM-VF
N º de Modelo.	NM-EJR9A: Estándar Transportador SMT
PCB Dimensiones (mm)	Largo 50 x Ancho 50 ~ Largo 510 x Ancho 460
PCB Dimensiones (mm)	Estándar Transportador SMT: L 50 x W 50 ~ L 510 x W 460 Yunque Transportador SMT (Opcional): L 50 x W 50 ~ L 460 x W 400
Máx.PCB Masa *	Estándar Transportador SMT y Yunque Transportador SMT: Hasta 3 kg [*1]
PCB Espesor	Estándar Transportador SMT y yunque Transportador SMT: 0,3 ~ 8 mm
PCB Flujo	Estándar Transportador SMT y Yunque Transportador SMT: Izquierda ← Derecha / Izquierda → Derecha (la dirección del flujo es seleccionable)
Dirección de inserción	Estándar Transportador SMT y Yunque Transportador SMT: 360º (± 180º ) *1 unidad de grado
Fuerza de empuje de inserción	Estándar Transportador SMT y yunque Transportador SMT: hasta 100 N
PCB Hora de intercambio	Estándar Transportador SMT: 4,5 s Yunque Transportador SMT (Opcional): 5,5 s
Componentes aplicables	Estándar Transportador SMT y Yunque Transportador SMT: Máx.Dimensiones : L 130 mm × An 35 mm × Al 60 mm • L 150 mm × An 38 mm × Al 29 mm Máx.masa del componente: 200 g
Fuente eléctrica	CA trifásica 200, 220, 380, 400, 420, 480 V 2,7kVA
Fuente neumática	0,5 ~ 0,8 MPa, 200 l/min (ANR)
Dimensiones (mm)	Ancho 1866 x Fondo 2332 x Alto 1554 (solo cuerpo principal) Ancho 2166 x Fondo 2332 x Alto 1554 (Cuando el transportador de extensión aguas abajo está conectado) Nota: Excluyendo el monitor, la torre de señales y la cubierta del ventilador de techo.
Masa	2590 kg (solo para el cuerpo principal: esto difiere según la configuración de la opción)

*Valores como la velocidad máxima pueden variar según las condiciones de funcionamiento.*Comuníquese con I.C.T para obtener más detalles.[*1]: PCB masa después de la inserción (incluida la masa portadora)

PREGUNTAS MÁS FRECUENTES:

P: ¿Qué es una máquina de inserción de componentes?

Una máquina de inserción de componentes, también conocida como máquina de inserción o insertadora de componentes, es un equipo utilizado en la fabricación de productos electrónicos.Está diseñado para automatizar el proceso de inserción de componentes electrónicos en orificios pretaladrados (agujeros pasantes) en una placa de circuito impreso (PCB).Estos componentes pueden incluir componentes con terminales radiales como condensadores, resistencias, diodos y conectores.A diferencia de la tecnología de montaje en superficie (SMT), que coloca los componentes en la superficie del PCB, las máquinas de inserción se utilizan para componentes con orificios pasantes.

P: ¿Cuál es la función de una máquina de inserción?

La función principal de una máquina de inserción es automatizar y acelerar la inserción de componentes electrónicos con orificios pasantes en un PCB.Este proceso implica:

Identificar el componente correcto de un alimentador o cargador.
Orientar y alinear el componente correctamente.
Insertar los cables o pines del componente en los orificios correspondientes del PCB.
Asegurar el componente en su lugar, generalmente mediante soldadura o remachado.

Al automatizar este proceso, las máquinas de inserción mejoran significativamente la eficiencia de producción y la precisión en el ensamblaje de circuitos electrónicos.Se utilizan comúnmente en aplicaciones donde se prefieren o requieren componentes de orificio pasante para diseños electrónicos específicos o estándares industriales.
