Colocación de SMT de alta velocidad con control de procesos inteligente.
a. Admite montaje SMT de alta productividad
b. Modo de colocación de alta precisión de ±15 μm
do. Maneja hasta 136 tipos de componentes
d. APC-5M ayuda a un control estable de la producción
mi. El alimentador de configuración automática reduce el trabajo manual
F. Admite modos de carril único y de carril doble
gramo. I.C.T admite proyectos completos de fábrica SMT
NPM-DX
I.C.T
| Cantidad: | |
|---|---|

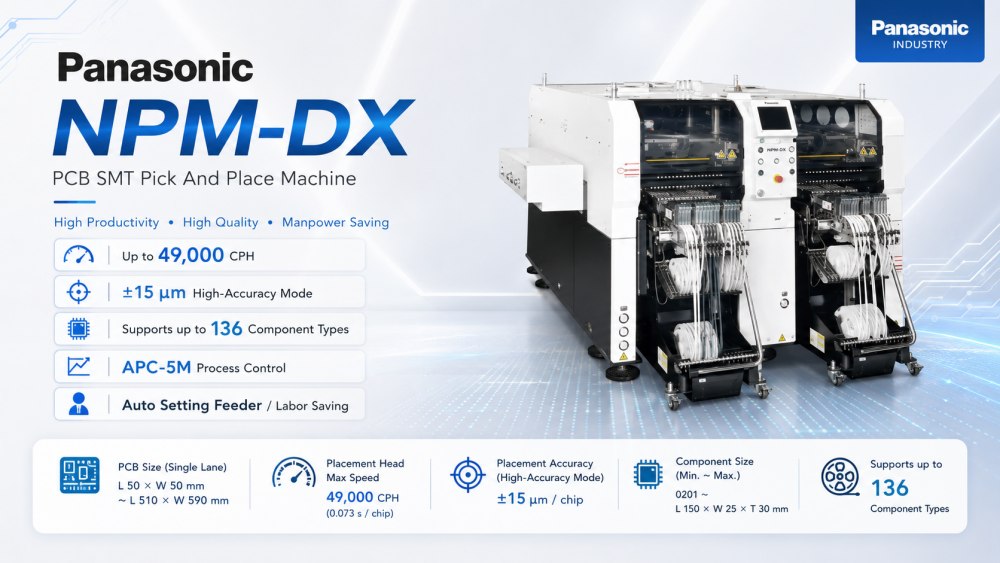

La máquina de recogida y colocación NPM-DX Panasonic Pcb Smt es una montadora modular para fábricas que necesitan velocidad, precisión y un control de línea más sencillo. Utiliza una configuración de cuatro cabezales y cuatro carros alimentadores, lo que permite que la máquina admita hasta 136 tipos de componentes diferentes. Esto lo hace útil para producción de gran volumen y también para fábricas con muchos modelos PCB. La máquina puede colocar pequeños chips 0201 y componentes más grandes como piezas L 120 × W 90 × T 30. En el modo de alta precisión, puede alcanzar una precisión de colocación de ±15 μm. Para los fabricantes de productos electrónicos, esta máquina Pick and Place de Panasonic ayuda a crear un proceso SMT más estable con menos trabajo manual.
El NPM-DX está diseñado para mejorar la salida de línea SMT y al mismo tiempo admite muchos tipos de componentes. Su estructura de cuatro cabezales y cuatro carros alimentadores brinda a las fábricas más espacio para la planificación de la producción. La velocidad del cabezal de colocación puede alcanzar los 49.000 CPH, con otro modo de velocidad de 35.000 CPH dependiendo del cabezal y la configuración de producción. Esto ayuda a que la máquina admita trabajos centrados tanto en la velocidad como en la precisión. Para una máquina Pick and Place PCB SMT, la productividad no se trata solo de movimientos rápidos. También depende de la preparación del alimentador, la recogida estable, los datos del proceso y el equilibrio de la línea. NPM-DX brinda al equipo de producción una base sólida para la fabricación diaria SMT.
La máquina admite una precisión de colocación de ±25 μm por chip y ±15 μm por chip en modo de alta precisión, basado en Cpk ≥ 1. Esto es útil para productos que necesitan una calidad de montaje estable y menos errores de colocación. En la producción de SMT, pequeños cambios de ubicación pueden afectar la soldadura, los resultados de AOI y la confiabilidad del producto final. La máquina de recogida y colocación NPM-DX Panasonic Pcb Smt ayuda a controlar este riesgo manteniendo la colocación más precisa durante la producción. Es adecuado para placas con chips pequeños, circuitos integrados, conectores y componentes mixtos. Para las fábricas que se preocupan por la calidad, la precisión no es opcional. Es la base de una producción estable.
NPM-DX admite el control de procesos APC-5M para ayudar a reducir la variación de producción. El sistema 5M se centra en importantes factores de producción como el ser humano, la máquina, el material, el método y la medición. Esto ayuda a la fábrica a monitorear las condiciones de la unidad, encontrar tendencias anormales y planificar el mantenimiento antes de que los problemas pequeños se conviertan en problemas mayores. El sistema también puede admitir el análisis desde la pantalla del controlador de procesos de línea, lo que ayuda a los ingenieros a verificar el estado del equipo con mayor claridad. Para una línea de PCB Smt de máquina automática de recogida y colocación, este control de proceso es útil porque los problemas de calidad pueden provenir de muchos puntos. APC-5M le da al equipo una mejor visibilidad y ayuda a mantener la línea más estable.
El NPM-DX puede admitir funciones de verificación de carga para monitorear la carga de ubicación de los componentes del troquel. A medida que aumenta el número de componentes del troquel, la carga de colocación se vuelve más importante. Esta función puede medir la carga de indentación del cabezal de colocación de forma regular. Ayuda a visualizar el estado de deslizamiento de la boquilla y respalda el mantenimiento predictivo. En palabras simples, ayuda a la fábrica a saber cuándo cambia la condición del cabezal de montaje antes de que cause defectos de producción. Esto es útil para una colocación de alta calidad y estabilidad de la línea a largo plazo. Para una máquina Pick and Place utilizada en una producción exigente, el monitoreo de carga puede ayudar a reducir los riesgos ocultos durante la operación diaria.

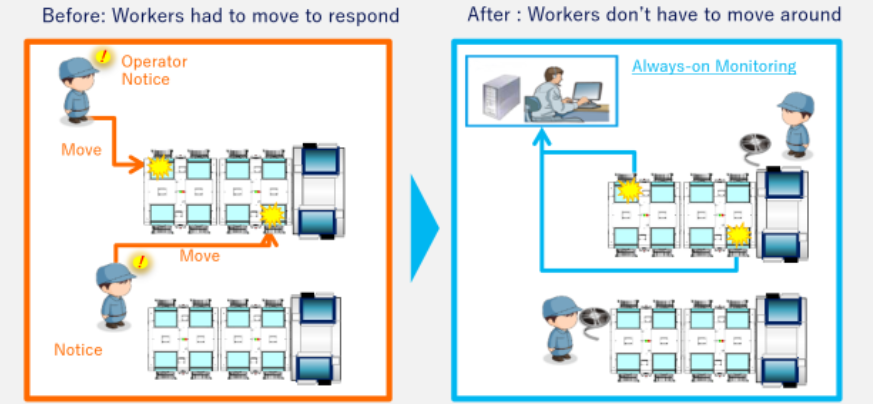

El NPM-DX incluye funciones que ahorran mano de obra, como el alimentador de configuración automática. Esto ayuda a automatizar el trabajo de alimentación de componentes y reduce la carga de trabajo del operador. Es útil cuando las fábricas enfrentan lotes más pequeños, más cambios de productos u operadores calificados limitados. La máquina también puede admitir la recuperación remota de errores, lo que permite que el trabajo de recuperación se maneje desde una ubicación externa. Esto reduce la necesidad de que los operadores se muevan por la línea cada vez que aparece un error. Para las fábricas que desarrollan una producción SMT inteligente, estas funciones ayudan a mejorar la eficiencia del trabajo. También permiten a los operadores centrarse más en el suministro de materiales, el control de calidad y la planificación de la producción en lugar de reaccionar únicamente a las alarmas.

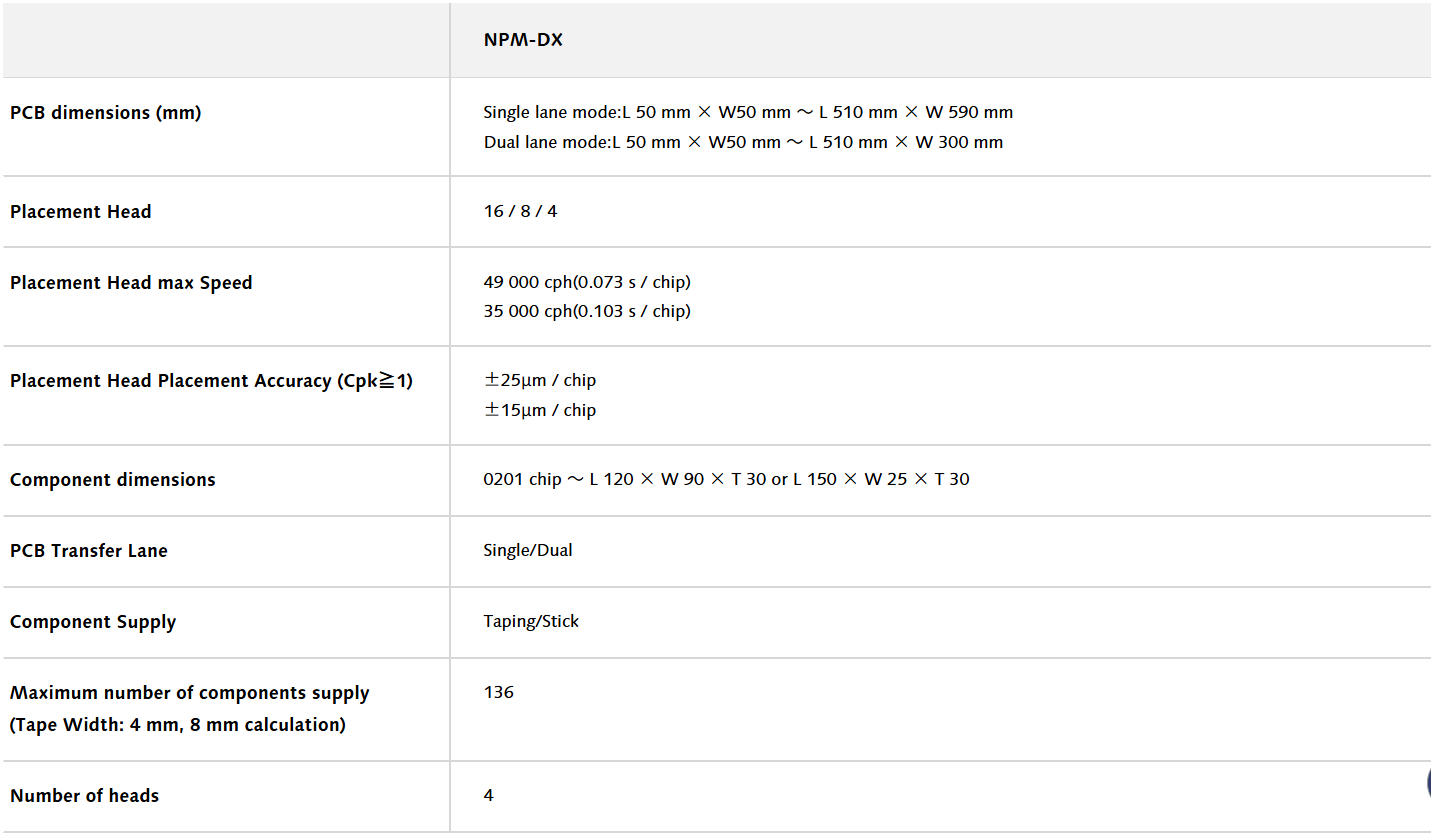

| Especificación
*Valores como la velocidad máxima pueden variar según las condiciones de funcionamiento.
*Comuníquese con I.C.T para obtener más detalles.
| SMT Lista de equipos de línea
La máquina de recogida y colocación NPM-DX Panasonic Pcb Smt se puede utilizar con equipos de producción SMT completos de I.C.T. Una línea completa puede incluir un cargador SMT, una impresora automática de plantillas, una máquina SPI, un transportador PCB, una máquina Pick and Place, un horno de reflujo serie Lyra, una máquina de inspección AOI, una fresadora PCB, una máquina de limpieza PCBA y un descargador. Estas máquinas conectan el proceso principal SMT desde la carga PCB hasta la impresión, inspección de pasta, colocación de componentes, soldadura por reflujo, inspección óptica, separación de placas, limpieza y descarga final. Para productos como tableros LED, tableros de control industrial y electrónica de consumo, la línea completa necesita un buen equilibrio. Una buena combinación de líneas ayuda a que la máquina colocadora Panasonic muestre su valor de producción real.
| Vídeo sobre el éxito del cliente
I.C.T apoyó a un cliente en Uzbekistán en un gran proyecto de fabricación de productos electrónicos. El Cliente construyó una fábrica de placas base de computadora, SSD, productos relacionados con la memoria y otros conjuntos electrónicos. I.C.T se unió al proyecto desde la comunicación inicial hasta la instalación, la depuración y las pruebas de producción. La línea SMT incluía una impresora de plantillas I.C.T-5151, cuatro máquinas de colocación SMT, hornos de reflujo de la serie Lyra, sistemas de manipulación SPI, AOI y PCB. La línea DIP incluía inserción manual, equipo de inserción de forma impar JUKI, soldadura por ola I.C.T-Acrab350 y sistemas transportadores. Después de la prueba, el cliente compartió comentarios positivos sobre la respuesta del servicio, la calidad de la máquina y el soporte de la línea de producción de I.C.T.
| Soporte de servicio y capacitación
I.C.T inicia SMT planificación de línea desde la situación del producto y de la fábrica, no desde una lista fija de máquinas. Nuestro equipo verifica el tamaño de PCB, el tipo de componente, la producción objetivo, el espacio del taller, las necesidades del alimentador, los puntos de inspección y el nivel de habilidad del operador. Luego diseñamos un plan de línea que conecta de manera práctica impresión, colocación, reflujo, inspección, manipulación PCB y limpieza. Para los clientes que fabrican tableros LED, tableros de control, tableros de computadora o productos electrónicos mixtos, esta planificación ayuda a reducir los errores de diseño antes de enviar el equipo. Una línea SMT bien planificada es más fácil de instalar, más fácil de capacitar y más fácil de mejorar una vez que comienza la producción.
| Comentarios de los clientes
Cuando una línea SMT completa llega a la fábrica del Cliente, los ingenieros de I.C.T pueden ayudar a convertir el equipo en capacidad de producción real. El trabajo puede incluir posicionamiento de la máquina, verificación de energía y aire, conexión del transportador, configuración del software, comunicación de línea, producción de prueba y confirmación del proceso. Los operadores reciben capacitación paso a paso, para que comprendan cómo cada estación afecta a la siguiente. Esto es importante porque la calidad SMT se construye a lo largo de todo el proceso, no solo de una máquina. La impresión afecta la ubicación. La colocación afecta el reflujo. El reflujo afecta la inspección. I.C.T ayuda al equipo del Cliente a ver el panorama completo y comenzar la producción con menos problemas evitables.
| Certificaciones y estándares
Para proyectos de línea completa SMT, I.C.T verifica más que la apariencia de la máquina antes del envío. Revisamos accesorios, repuestos, estado eléctrico, configuraciones de software, protección de embalaje y documentos de entrega. Nuestras soluciones de línea pueden admitir requisitos comunes como CE, RoHS, ISO9001 y documentos de patente relacionados. El embalaje de exportación cuidadoso también forma parte del control de calidad porque los equipos SMT deben soportar el transporte a larga distancia. Antes de la entrega, el objetivo es simple: asegurarse de que el Cliente reciba una línea completa, protegida y lista para su instalación. Esto reduce los elementos faltantes, ahorra tiempo en el proyecto y le brinda al equipo de la fábrica un comienzo más fluido.
| Acerca de I.C.T empresa y fábrica
I.C.T proporciona soluciones de fábrica integrales para SMT, DIP, recubrimiento, dispensación, soldadura, inspección y PCB líneas de producción de manipulación. Contamos con nuestros propios equipos de I+D, producción, ingeniería y servicio, lo que nos ayuda a apoyar a los clientes desde el diseño de la línea hasta la producción estable. I.C.T ha prestado servicios a más de 1700 clientes en más de 80 países, cubriendo muchas industrias como electrónica de consumo, electrónica automotriz, LED, productos energéticos y control industrial. Nuestra fábrica utiliza pruebas estrictas y gestión de calidad antes de la entrega. Para los Clientes que construyen una nueva línea SMT o actualizan una línea existente, I.C.T puede proporcionar compatibilidad de equipos, capacitación técnica, pruebas de producción y soporte a largo plazo.
