AM100 |Panasonic SMT Máquina automática barata de recogida y colocación PCB

Máquina automática de recogida y colocación de PCB Panasonic AM100 Smt.
  • AM100

  • I.C.T

Estado de Disponibilidad:
Cantidad:

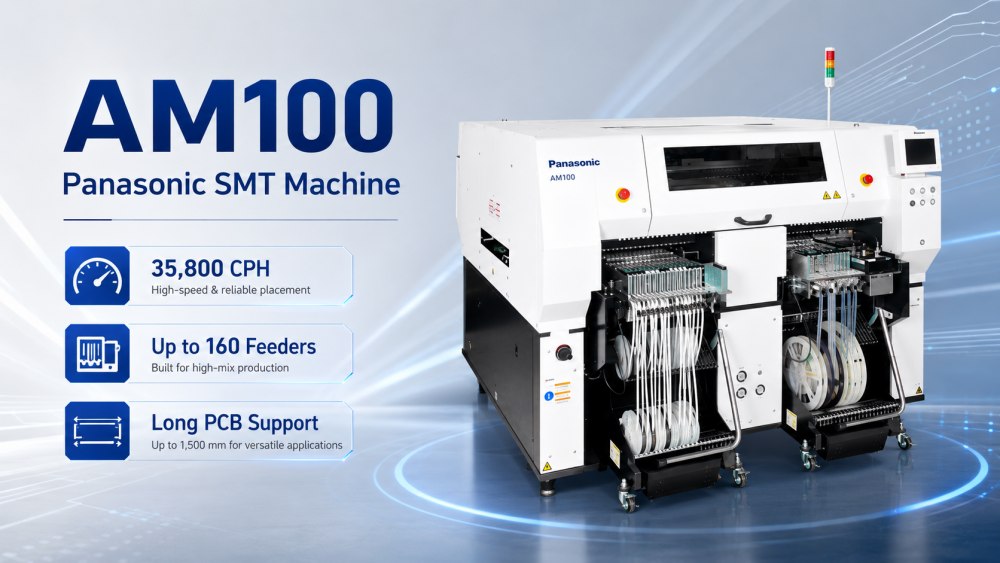

Máquina automática barata de recogida y colocación de PCB Panasonic AM100 Smt


Introducción


Panasonic AM100


El AM100 mantiene los altos estándares de capacidad, flexibilidad y confiabilidad que los clientes esperan de Panasonic en una solución SMT rentable, incrementalmente escalable y de alta combinación.Solo se requiere una máquina para iniciar la producción y es fácil agregar más unidades y/o tecnologías a medida que cambian las demandas.


Tendrá la flexibilidad de preparar el siguiente producto mientras se ejecuta la producción en el AM100 para realizar cambios sin parar y utilizar una variedad de configuraciones y tipos de suministro de componentes altamente flexibles.La configuración flexible se mejora aún más en el AM100 gracias a las funciones Feeder Anywhere y Mouth Anywhere.Se pueden procesar tableros de gran tamaño y también están disponibles funciones avanzadas que incluyen una cámara de espesor de componentes, intercambio automático de pines de soporte, detección de deformaciones PCB y verificación de bandejas.




Panasonic PCB Máquina de recogida y colocación


  • Cabezal único (haz único) capaz de colocar una impresionante variedad de componentes que incluyen: 0402 mm a 120 x 90 x 28 mm

  • Capaz de colocar conectores grandes, componentes de formas irregulares y tipos de embalaje avanzados como PoP

  • Alimentadores, boquillas multifuncionales y mandriles intercambiables con las series CM y NPM

  • Producción rentable y de alta calidad.


ID del modelo AM100
N º de Modelo. NM-EJM4D
PCB Dimensiones (mm) L 50 × An 50 a L 510 × An 460
Velocidad de colocación 35.800 cph (0,1006 s/chip),
12.200 cph (0,295 s/QFP  12 mm o menos)
Precisión de colocación (Cpk1) ±40 µm/chip
±50 µm/QFP  12 mm o menos
±30 µm/QFP  12 mm hasta  32 mm o menos
Suministro de componentes: Cinta * (Cinta: cinta de 4/8 mm (carrete pequeño))
Especificación del alimentador de cinta: Máx.160
Especificación del alimentador de bandejas: Máx.120
[*1]
Suministro de componentes: Palo * Especificación del alimentador de cinta: Máx.40
Especificación del alimentador de bandejas: Máx.30
[*1]
Suministro de componentes: Bandeja * Especificación del alimentador de bandejas: Máx.20
[*1]
Configuración manual de la especificación de la bandeja: Máx.20
[*2]  (Opción para la base del comedero fijo)
Dimensiones de los componentes (mm) chip 0402  [*3]  a L 120 × An 90 o L 150 × An 25 (T=28  [*4])
PCB Hora de intercambio 4,0 s (donde no hay ningún componente de colocación en la parte trasera)
Fuente eléctrica Trifásico CA 200 / 220 V ±10 V, CA 380 / 400 / 420 / 480 V ±20 V 2,0 kVA
Fuente neumática Mín. 0,5 MPa a máx. 0,8 MPa, 200 L/min (ANR)
Dimensiones (mm) * Ancho 1.970 × Fondo 2.019  [*5]  ×Al 1.500  [*6]

*Valores como la velocidad máxima pueden variar según las condiciones de funcionamiento.

* Comuníquese con I.C.T para obtener más detalles.

PREGUNTAS MÁS FRECUENTES:

P: ¿Qué es una máquina pick-and-place en PCB?

  • En el ámbito del ensamblaje de PCB (placa de circuito impreso), una máquina de recogida y colocación es un dispositivo automatizado diseñado para la tarea precisa de recoger componentes electrónicos y colocarlos con precisión en los PCB superficie.Estas máquinas son un componente vital del proceso de tecnología de montaje en superficie (SMT), ya que facilitan la colocación precisa de componentes como resistencias, condensadores y circuitos integrados en el PCB.

P: ¿Qué marca de máquina pick-and-place es SMT?

  • El término 'SMT' (tecnología de montaje en superficie) se refiere al proceso de fabricación en sí y no está asociado con una marca específica de máquina pick-and-place.Varios fabricantes bien establecidos producen máquinas pick-and-place para ensamblaje SMT.Algunas marcas notables en este campo incluyen Yamaha, JUKI, Siemens, Panasonic, Mycronic y Assembleon (ahora parte de Kulicke & Soffa).Estos fabricantes ofrecen una gama de modelos de máquinas de recogida y colocación, cada una con capacidades y características únicas.

P: ¿Qué precisión tienen las máquinas de recogida y colocación?

  • La precisión de las máquinas pick-and-place varía según el modelo y el fabricante en particular.Las máquinas modernas de recogida y colocación están diseñadas para ofrecer altos niveles de precisión, que normalmente se encuentran dentro del rango de 20 a 50 micrómetros (μm).Esta notable precisión garantiza que los componentes se coloquen con meticulosa precisión en los PCB, cumpliendo con los estrictos estándares de calidad exigidos por la industria de fabricación de productos electrónicos.

P: ¿Cuál es la función de una máquina de recogida y colocación?

  • La función principal de una máquina de recogida y colocación en el ensamblaje PCB es automatizar y optimizar el proceso de colocación precisa de componentes electrónicos, comúnmente conocidos como dispositivos de montaje superficial (SMD), en un circuito impreso. tablero (PCB).Estas máquinas desempeñan un papel fundamental a la hora de lograr un ensamblaje de circuitos electrónicos eficiente, de alta velocidad y consistente.Son fundamentales para garantizar que los componentes se coloquen con precisión de acuerdo con el diseño PCB, mejorando así la eficiencia de la producción y manteniendo un estricto control de calidad en la producción de dispositivos electrónicos.
