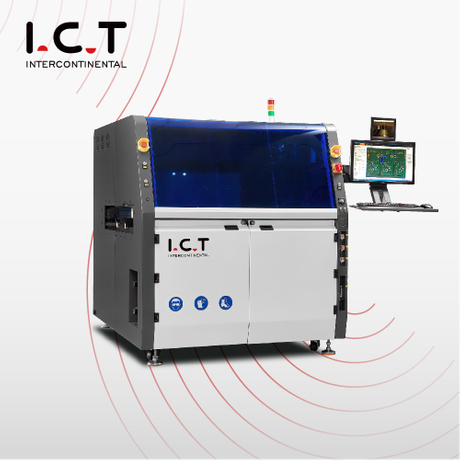

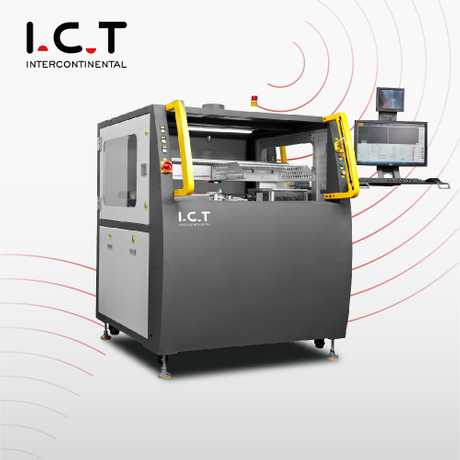

| Descripción general de la máquina de soldadura selectiva por ondas
Completamente diseñada y construida en nuestra propia fábrica de Dongguan, la máquina de soldadura por ola selectiva I.C.T es el último proceso de soldadura por ola selectiva fuera de línea para fábricas de volumen medio y alta mezcla que exigen flexibilidad sin sacrificar la calidad. El PCB permanece perfectamente quieto mientras un pórtico de aluminio fundido liviano como una pluma, que funciona con servos Panasonic y rieles de precisión, entrega flujo y soldadura exactamente donde se necesita en solo 1,5 segundos por punto. El calentamiento con nitrógeno en línea produce juntas brillantes casi sin desperdicio. Los operadores configuran todos los parámetros (rutas, temperaturas, volumen de pulverización, altura de las olas) en una gran pantalla táctil de Windows y almacenan infinitos programas para cambios instantáneos. La calibración automática de onda, el CCD activo, la válvula de chorro alemana y el recipiente de titanio hacen de esta máquina de soldadura por onda selectiva un verdadero caballo de batalla 24 horas al día, 7 días a la semana.
| Lista de equipos de línea DIP
La válvula de pulso alemana de alta frecuencia dispara micropuntos de flujo bajo en sólidos (<10%) repetibles a 0,02 mm. El tanque presurizado más el medidor de flujo digital mantienen la presión sólida incluso cuando el tanque está casi vacío. El residuo se desliza hacia una bandeja extraíble para una limpieza de dos segundos. Los neumáticos japoneses SMC y los medidores frontales facilitan las comprobaciones diarias. La bomba de extracción automática garantiza un suministro constante. Este sistema de flujo de precisión activa cada almohadilla perfectamente en la máquina de soldadura por onda selectiva.
El IR inferior totalmente ajustable es estándar; Convección de aire caliente superior o IR adicional opcional. El diseño de rejilla abierta y el aislamiento grueso de alta temperatura distribuyen el calor de manera uniforme por toda la placa. Los calentadores y motores enchufables de primera calidad funcionan en silencio y sin herramientas durante años. Las tablas salen perfectamente activadas y sin deformaciones, listas para uniones impecables en ciclos de 1,5 segundos.
La bomba electromagnética alemana y la olla de titanio crean una mini onda estable que nunca se desplaza ni tiene fugas. Controle el flujo de N2, la temperatura de soldadura, la altura de onda y la calibración automática directamente desde la pantalla táctil. El nitrógeno en línea produce filetes brillantes como espejos y prácticamente cero escoria. La altura de los monitores láser, la autolimpieza de las boquillas y 900 horas de vídeo se almacenan para su trazabilidad. Este es el corazón irrompible de cada máquina de soldadura por ola selectiva.
El transportador de rodillos de tres secciones y las abrazaderas laterales y superiores neumáticas sujetan tablas de hasta 20 kg en reposo. Los rieles resistentes y los servos de alta precisión mueven los PCBs sin problemas de una estación a otra. Los conjuntos gruesos o de doble cara se limpian con facilidad. Construido para trabajar sin parar en cualquier proceso de soldadura por ola selectiva fuera de línea.
El PLC con certificación CE, el cableado Cat-6 y la conectividad MES completa brindan una respuesta ultrarrápida y una confiabilidad a prueba de balas. Los asistentes guiados, las ediciones basadas en imágenes, la detección automática de boquillas y los menús en varios idiomas reducen el tiempo de capacitación. El diagnóstico remoto mantiene la máquina de soldadura por ola selectiva funcionando las 24 horas del día.
La gran pantalla táctil a color, las guías paso a paso, la vista previa CCD en vivo con un solo toque y las alertas de voz hacen que la operación sea muy simple. Cambie instantáneamente entre inglés, chino, japonés o ruso. Las luces personalizadas de la torre y las actualizaciones de Wi-Fi mantienen a todos informados sin tener que levantarse del piso.
| Especificación
| Máquina de soldadura de olas selectivas en línea | ||||
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura | ||||
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo | ||||
| Tanque de almacenamiento de flujo | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automático | |||
| Boquilla | Válvula de chorro de Alemania (pulverización puntual y lineal) 1 juego | |||
| Tamaño de boquilla de pulverización | 130um (opción de 180um, 210um) | |||
| Velocidad de pulverización | 0 ~ 20 mm/s | |||
| Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s | |||
| Sistema de precalentamiento | ||||
| Modo de precalentamiento | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 | |||
| Potencia de precalentamiento inferior | Máx.12kw | |||
| Potencia de precalentamiento superior | Máx.6kw | |||
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) | |||
| Modo de control | PC+PLC | |||
| Sistema de transporte | ||||
| PCB Tamaño (con accesorio) | 120*60~500*500mm | |||
| PCB Reemplazo | En línea | |||
| PCB Liquidación superior | 120mm | |||
| Altura de transporte | 900 ± 20 mm | |||
| Ancho de transporte | 60 ~ 500 mm | |||
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |
| Lista de equipos de línea DIP
Combine su máquina de soldadura por onda selectiva con la línea DIP totalmente automática de I.C.T: la interfaz perfecta para la producción de alta mezcla de THT. El paquete llave en mano incluye un insertador DIP de alta velocidad para la colocación de componentes con máxima precisión, un cargador por onda compatible con SMEMA que alimenta las placas suavemente en el proceso de soldadura por onda selectiva fuera de línea, un descargador por onda suave que atrapa los PCB terminados sin estrés y una correa de ensamblaje con amortiguación para inspección final y retoques. Todos los módulos cuentan con certificación CE, son de fabricación propia y están diseñados para cambios ultrarrápidos en ciclos de 1,5 segundos. Con centros globales de repuestos y soporte in situ en 72 países, I.C.T mantiene todo el flujo de orificio pasante, desde la inserción hasta la soldadura selectiva, funcionando con la máxima eficiencia y el mínimo costo.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
| En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
| Vídeo sobre el éxito del cliente
A principios de 2025, un importante proveedor vietnamita de marcas de cámaras voló para recibir la aceptación final de su nueva máquina de soldadura por onda selectiva. Nuestros ingenieros cargaron sus placas de producción reales, ejecutaron ciclos completos de 1,5 segundos mientras el cliente observaba en vivo cómo se formaban las uniones THT perfectas en el CCD y luego capacitaron a su equipo durante dos días completos sobre programación, cuidado diario y resolución de problemas. Salieron 100% listos para alcanzar el volumen el día que llegó la caja, otro ejemplo de la verdadera asociación global de I.C.T.
| Servicio profesional y formación
Desde la aceptación en fábrica y el embalaje hasta la instalación, la puesta en marcha y el soporte de por vida, lo tenemos cubierto en todo el mundo. Veinte ingenieros senior y equipos locales en 72 países brindan capacitación in situ o remota siempre que la necesite. Los almacenes de repuestos en tres continentes y las líneas directas reales las 24 horas, los 7 días de la semana, mantienen su proceso de soldadura por ola selectiva fuera de línea en pleno funcionamiento durante décadas.
| Elogios del cliente
Los clientes siguen diciéndonos que nuestros ingenieros son pacientes, inteligentes y realmente se preocupan por su éxito. Les encanta la precisión milimétrica del flujo, la onda estable y la rapidez con la que la máquina de soldadura por onda selectiva se amortiza con mayores rendimientos y cero retrabajo en ciclos de 1,5 segundos. Las cajas de exportación llegan impecables y las reparaciones remotas en el mismo día han convertido a los compradores primerizos en socios para toda la vida en todo el mundo.
| Certificaciones de la industria
Cada máquina de soldadura por ola selectiva cuenta con la certificación de seguridad CE, el cumplimiento de RoHS, el sistema de calidad ISO9001 y múltiples patentes sobre válvulas de chorro, bombas y calibración láser. Estas marcas de confianza mundial demuestran que está obteniendo tecnología segura, ecológica y probada en batalla en la que puede confiar en cualquier lugar.
| Acerca de I.C.T empresa y fábrica
Desde 2012 hemos crecido hasta convertirnos en un campus de última generación de 12 000 m² con 89 miembros de equipo, 20 ingenieros dedicados y 8 sucursales globales. Todo (I+D, fabricación, ensamblaje y pruebas de funcionamiento) se realiza internamente. Prestamos servicios a más de 1600 fábricas en 72 países con soluciones completas SMT y THT llave en mano, y cada máquina de soldadura por ola selectiva sale respaldada por una inspección rigurosa y sistemas de calidad comprobados.
