I.C.T-V5000H
I.C.T
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

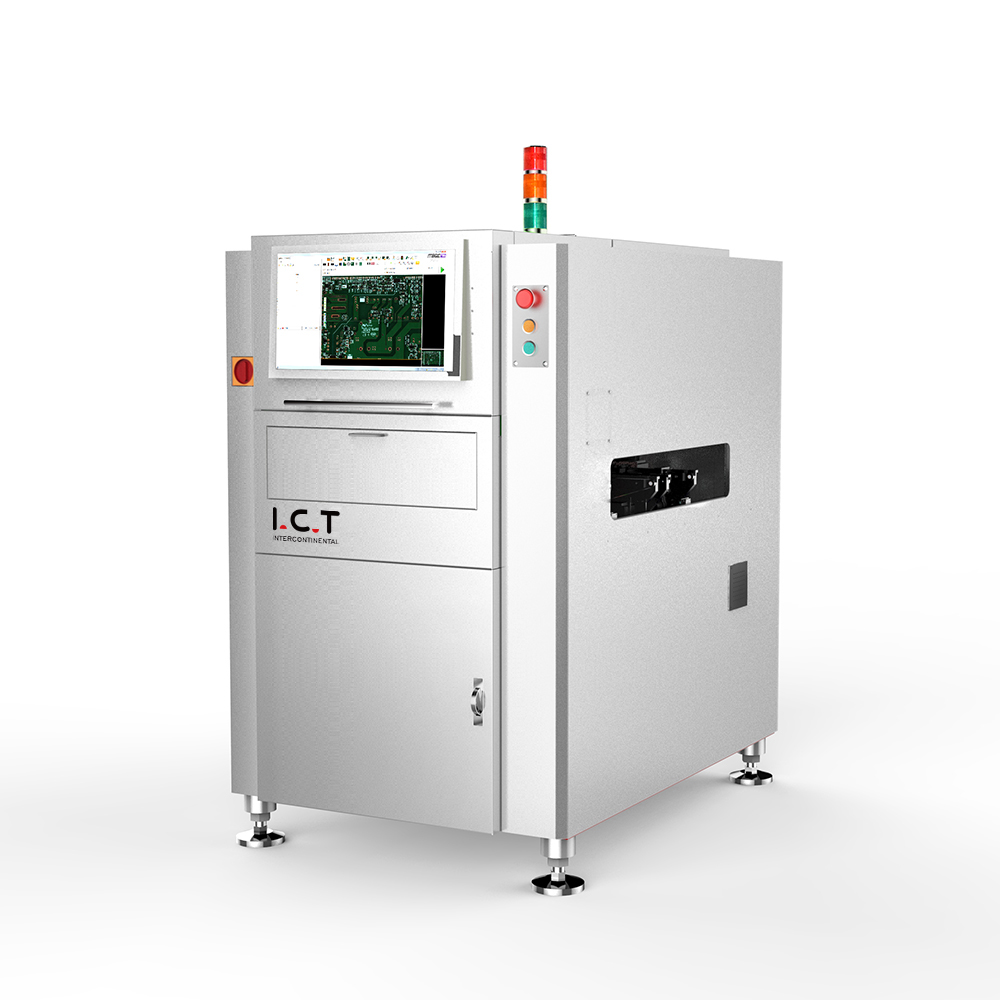

En línea AOI V5000H Introducción:
Para la plataforma de granito de inspección en línea SMT, mejoran en gran medida, mejora en gran medida la precisión de la máquina y la estabilidad programable RGB+W LED de iluminación LED Lente telecéntrica con aumento constante y baja respuesta de distorsión a alta componente a alta compones
1. Registre la función de recopilación y almacenamiento automático, la función de advertencia/alarma, programación remota y depuración.
2. Capacidad de inspección: orificio insuficiente, corto, de deslizamiento, pasador de cobertura de soldadura, contaminación, desalineación, parte faltante, sesgada, cartelera, montaje en el costado, volcado, parte incorrecta, dañada, flotante, polaridad, pseudo soldadura, soldadura vacía, glue excesivo etc.
3. Perfect SPC recopila información NG fuera de línea y genera todo tipo de tablas de producción automáticamente.
4. Función de centro de control maduro, Borrar interfaz de software.
5. Buena estabilidad (GR & R <10% @6 Sigma, CPK> 1.33 (precisión de la desviación de la prueba inferior a ± 0.25 mm.
6. Movimiento de la cámara, transportador fijado durante la prueba. 7. COMPENSACIÓN DE WARPAGA DE PCB: calibración de compensación de marcas totales, compensación del marco de posición del componente.
Plataforma de granito y marco
Cámara industrial+lente telecéntrica
Posición completa de asistencia de FOV
Modelo | I.C.T-V5000H |
FOV | 15U (36*30 mm)/10u (24*20 mm) |
Cámara | Cámara industrial digital inteligente de 5m píxeles |
Lente | Lente telecéntrica |
Luz | Luz LED de 4 colores, RGB+W |
articulo de INSPECCION | Prueba de componentes, prueba de soldadura |
Mini componente | 01005chip, 0.3pitch ic y forma especial |
Sistema operativo | Windows 7 |
Tamaño de PCB | 50*50 ~ 510*600 mm |
Espesor de la PCB | 0.3 ~ 6.0 mm |
Warpage de PCB | ± 3.0 mm |
Peso de PCB | Máx: 3 kg |
Altura de PCB | Arriba: 25 mm, abajo: 45 mm ajustable |
Controlador x/y | Conductor de servo de CA, repetición de precisión 0.01 mm |
Plataforma | Granito |
Energía | AC220 50/60Hz, 5A |
Aire comprimido | 0.4 ~ 0.6MPA |
Peso | 750 kg |
Dimensión | 940*1360*1500 mm (excluyendo la luz) |
En línea AOI V5000H Introducción:
Para la plataforma de granito de inspección en línea SMT, mejoran en gran medida, mejora en gran medida la precisión de la máquina y la estabilidad programable RGB+W LED de iluminación LED Lente telecéntrica con aumento constante y baja respuesta de distorsión a alta componente a alta compones
1. Registre la función de recopilación y almacenamiento automático, la función de advertencia/alarma, programación remota y depuración.
2. Capacidad de inspección: orificio insuficiente, corto, de deslizamiento, pasador de cobertura de soldadura, contaminación, desalineación, parte faltante, sesgada, cartelera, montaje en el costado, volcado, parte incorrecta, dañada, flotante, polaridad, pseudo soldadura, soldadura vacía, glue excesivo etc.
3. Perfect SPC recopila información NG fuera de línea y genera todo tipo de tablas de producción automáticamente.
4. Función de centro de control maduro, Borrar interfaz de software.
5. Buena estabilidad (GR & R <10% @6 Sigma, CPK> 1.33 (precisión de la desviación de la prueba inferior a ± 0.25 mm.
6. Movimiento de la cámara, transportador fijado durante la prueba. 7. COMPENSACIÓN DE WARPAGA DE PCB: calibración de compensación de marcas totales, compensación del marco de posición del componente.
Plataforma de granito y marco
Cámara industrial+lente telecéntrica
Posición completa de asistencia de FOV
Modelo | I.C.T-V5000H |
FOV | 15U (36*30 mm)/10u (24*20 mm) |
Cámara | Cámara industrial digital inteligente de 5m píxeles |
Lente | Lente telecéntrica |
Luz | Luz LED de 4 colores, RGB+W |
articulo de INSPECCION | Prueba de componentes, prueba de soldadura |
Mini componente | 01005chip, 0.3pitch ic y forma especial |
Sistema operativo | Windows 7 |
Tamaño de PCB | 50*50 ~ 510*600 mm |
Espesor de la PCB | 0.3 ~ 6.0 mm |
Warpage de PCB | ± 3.0 mm |
Peso de PCB | Máx: 3 kg |
Altura de PCB | Arriba: 25 mm, abajo: 45 mm ajustable |
Controlador x/y | Conductor de servo de CA, repetición de precisión 0.01 mm |
Plataforma | Granito |
Energía | AC220 50/60Hz, 5A |
Aire comprimido | 0.4 ~ 0.6MPA |
Peso | 750 kg |
Dimensión | 940*1360*1500 mm (excluyendo la luz) |
