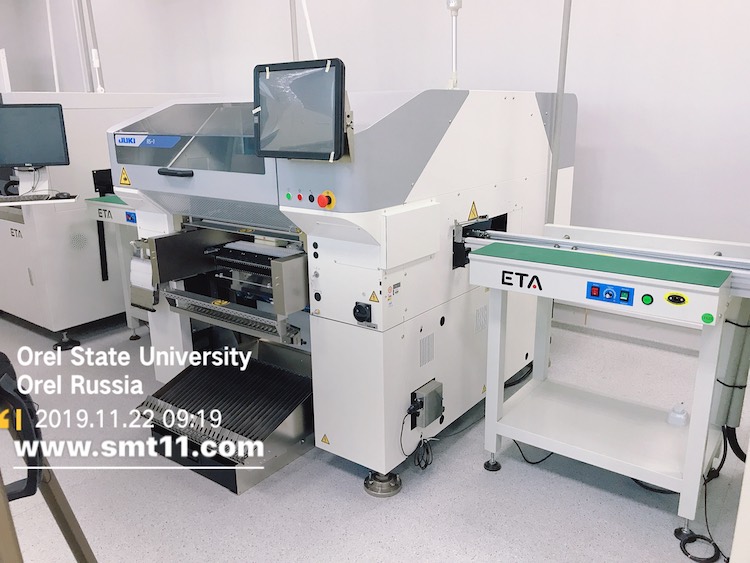

Rs-1xl
JUKI
| Cantidad: | |
|---|---|
Nueva generación de alimentadores eléctricos del tipo RF
Al igual que con el RS-1 / RS-1R normal, los alimentadores de RF se usan con el RS-1XL. Debido a su diseño compacto, se pueden usar hasta 112 alimentadores en la máquina.
Ancho de tablero más grande
El RS-1XL procesa placas de circuito de hasta 650 (longitud) x 560 mm (ancho) de tamaño. Puede haber 3 placas de circuito en la máquina, una en la posición de espera en la entrada, una en el ensamblaje y otra en la salida. Esto optimiza un tiempo de ciclo.
Alta flexibilidad: tirador de chips y montaña en una máquina
La familia RS-1 está fetada con la cabeza de colocación única de Takumi (japonés para "maestro "). En el caso de componentes pequeños, esto baja a una distancia de 1 mm en la placa de circuito. Esto minimiza el viaje de los cabezales de colocación individuales (8 piezas) y permite la ventaja de velocidad decisiva al ensamblar los componentes más pequeños, que generalmente se representan en grandes cantidades en la placa de circuito. Para componentes más grandes, el cabezal de colocación de Takumi aumenta la distancia a la placa de circuito. La configuración a la que se encuentra el cabezal de colocación se determina mediante el algoritmo de opción en el software de programación. Con varias máquinas RS-1 en una línea en particular, los componentes en la placa de circuito siempre se utilizan para optimizar las máquinas para que se utilicen completamente con el ensamblaje más rápido posible.
Juki Pick and Place Machine
Avanzar en chip de chip
Máquina rápida y flexible de selección
Colocación multifuncional SMT
Máquina de selección y lugar flexible rápida
Max. 650 mm × 560 mm (sujeción simple)
Altura del componente
25 mm
Tamaño de componente
0201*2 (métrica) ~ 74 mm / 50 × 150 mm
Tasa de colocación
NACH IPC9850:
29,000 cph
Precisión de la colocación
± 0.035 mm (CPK ≥ 1)
Espacios de alimentación
Max. 112*3
Fuente de alimentación
200 - 415 V, Dreiphasenwechselstrom
Poder aparente
2.2 kVA
Presión de funcionamiento del aire
0.5 ± 0.05 MPa
Consumo de aire
Max. 50 l / min
Dimensiones de la máquina (W × D × H)
2,109 × 2,000 × 1,490 mm
Misa (aproximadamente)
1.85 t
*Se requiere una extensión del transportador de 250 mm.
*2 solicitar disponibilidad.
*3 cuando unes de alimentadores RF desesperados en la parte delantera y trasera.
Consulte las especificaciones del producto para obtener más detalles.
Especificaciones y diseño sujeto a cambios sin previo aviso.
