RS-1R
JUKI
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
NExt Generation Smart Fast Modular Mounter
El desarrollo posterior constante de las tecnologías probadas del RS-1 abre nuevas posibilidades nuevas:
Incluso el ensamblaje más rápido de chips más pequeños (métrica 0201) hasta componentes grandes de 50 x 150 mm o 74 mm de longitud de borde para componentes cuadrados. El marco base del RS-1R ha sido completamente rediseñado para este propósito. La cabeza de Takumi única cubre aún más alturas de componentes diferentes y, por lo tanto, logra una ventaja de velocidad decisiva. El reconocimiento de componentes visuales de 360 ° permite la detección segura de marcas de polaridad específicas del usuario. Gracias a la integración RFID en las boquillas, se remonta completamente junto con los componentes y tableros. La máquina combina las características de un tirador de chips con una montaña para componentes grandes. La compra de cada tipo de máquina especial se elimina, así como un cambio de cabezal de colocación.

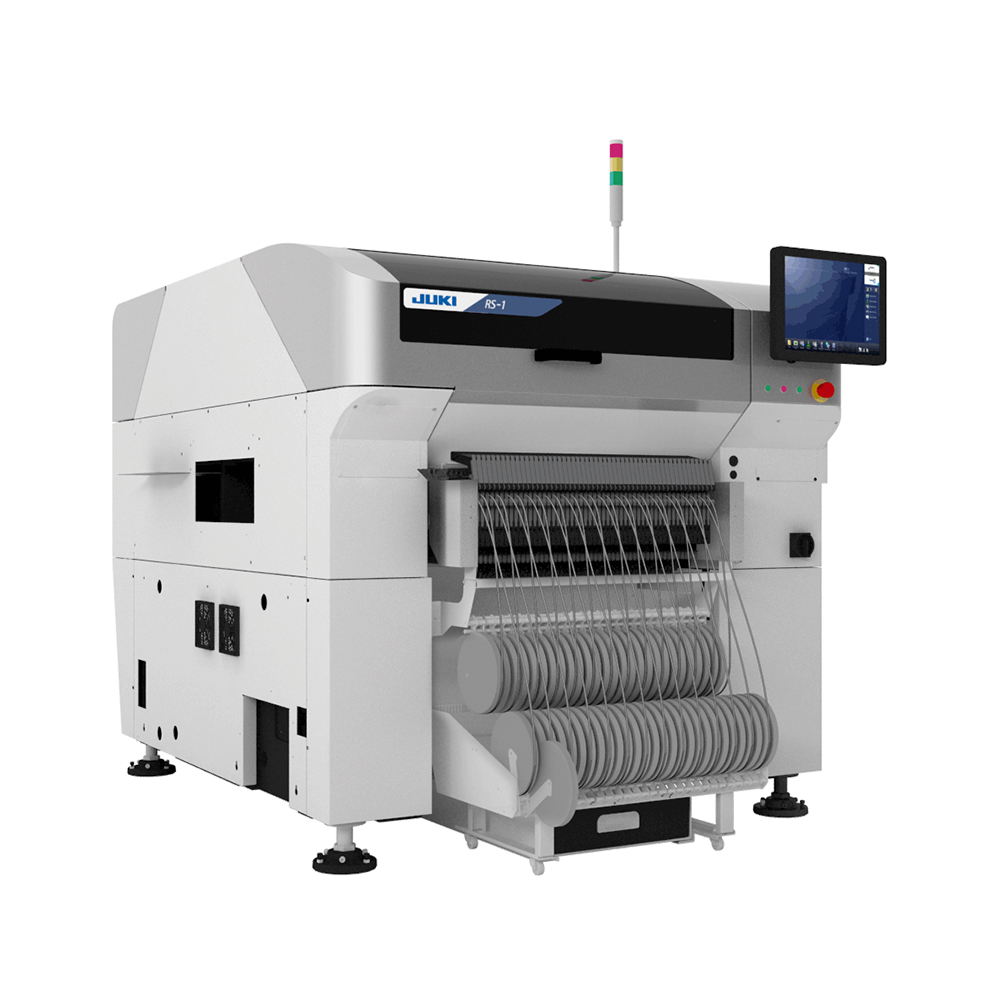

Juki Pick and Place Machine
Nuevo diseño de alimentador de estilo RF
Los nuevos alimentadores de estilo RF son 17% más pequeños y 50% más ligeros.
Admite un amplio rango de componentes
Construya cualquier placa a partir de 0402 Métricas (01005) hasta 74 mm de piezas rectangulares cuadradas y 50 mmx150 mm para una flexibilidad máxima.
Diseño altamente adaptable
Optimiza dinámicamente el equilibrio de línea para el mayor rendimiento
Nuevo diseño de cabeza
El nuevo diseño de cabeza ajusta automáticamente la altura de centrado en función de los componentes colocados.
Tecnología de centrado láser avanzado
La tecnología de centrado láser avanzado de Juki es rápida, precisa y confiable para una amplia gama de piezas.
Modelo | Juki RS-1R Pick and Place Machine | |||
Transportador SMT especificación | estándar | Extensiones transportadoras de 150 mm, Río arriba y río abajo | Extensiones transportadoras de 250 mm, Río arriba y río abajo | |
Tamaño de jabalí | mínimo | 50*50 mm | ||
1 amortiguador | 650*370 mm (sujeción simple) | |||
950*370 mm (doble sujeción) | 1,100*370 mm (doble sujeción) | 1,200*370 mm (doble sujeción) | ||
3 amortiguadores | 360 × 370 mm | 500*370 mm | 600*370 mm | |
Altura del componente | 25 mm | |||
Tamaño de componente | 0201*1 ~ 74 mm /150*50 mm | |||
Velocidad de colocación | Óptimo | 47,000cph | ||
IPC9850 | 31,000cph | |||
Precisión de la colocación | ± 35 μm (CPK≥1) | |||
Entradas de alimentador | Máx.112*2 |
*1 Para el cumplimiento de la métrica 0201 Por favor contáctenos.
*2 usando alimentadores RF (RF08A)
