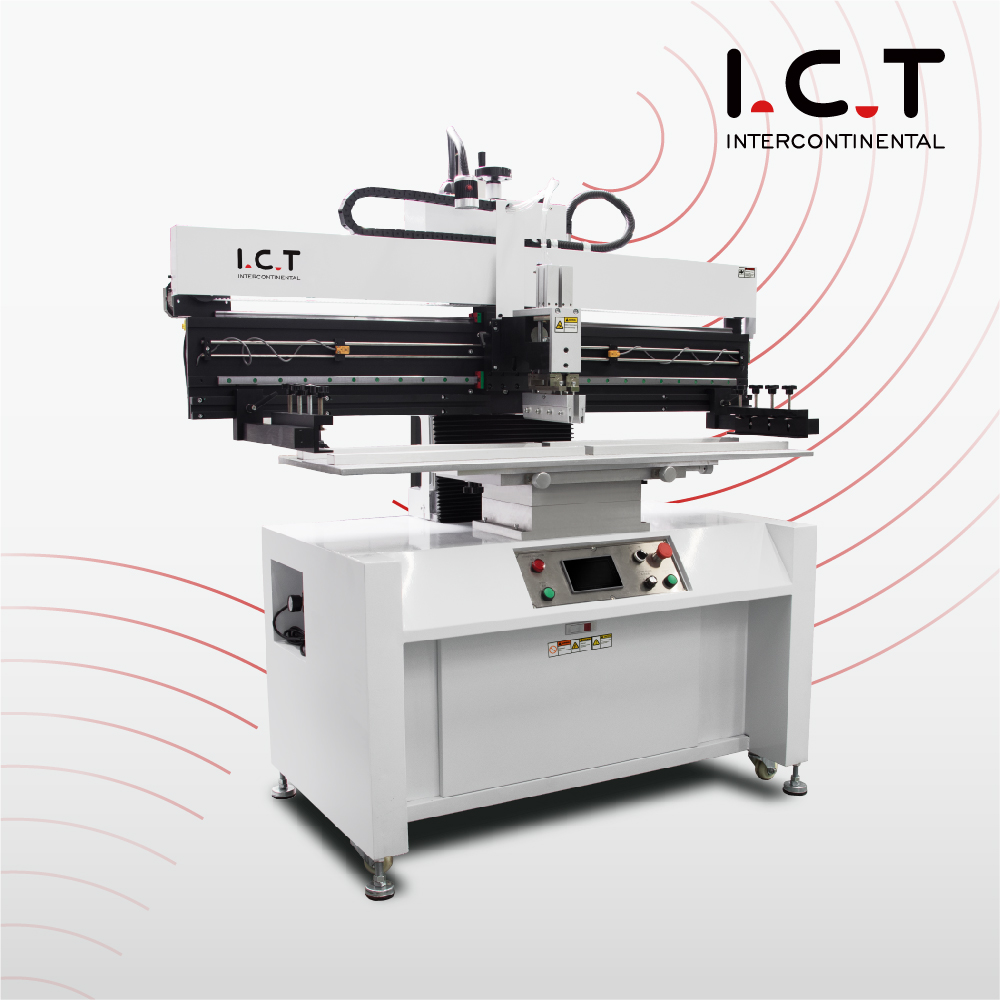

I.C.T SMT Máquina de impresión de pasta de soldadura de impresora semi automática
Impresora de pasta de soldadura semi-autora, impresora de plantilla SMT automática, impresora de plantilla SMT PCB de alta precisión para la línea de ensamblaje de PCB.
Impresora de pasta de soldadura SMT
1. Uso de las guías lineales, coincidir la velocidad de transmisión del motor, asegurar la estabilidad y la precisión de la impresión.
2. La presión de la cuchilla y la velocidad de impresión son ajustables, medidor de presión de precisión, visualización del controlador de velocidad.
3. El sistema de cuchilla de suspensión hace que la impresión sea más uniforme.
4. Banco universal modular, colocación aleatoria de dedos, conversión fácil.
5. Con dispositivo de alineación para la placa y el marco de PCB.
6. Trabaje con placas PCB de una sola cara y doble cara.
7. Los brazos del marco de acero se pueden ajustar para rangos de diferentes tamaños de 370 * 470 mm a 1500 * 350 mm.
8. Impresión automática, calidad de impresión estable y eficiente.
| Modelo | P3 | P6 | P12 |
| Exactitud | +/- 0.05 mm | +/- 0.05 mm | +/- 0.05 mm |
| Tamaño de PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm |
| Tamaño de la plataforma | 300 x 350 mm | 700 x 400 mm | 1350 x 400 mm |
| Tamaño de la plantilla (mm) | 370*470,550*650 | 370*470,550*650 | 370*470,550*650,1500*650 |
| Espesor de la PCB | 0.2 - 6 mm | 0.2 - 6 mm | 0.2 - 6 mm |
| Plantilla Posición | Manual | Manual | Manual |
| Tiempo del ciclo | <10 seg. | <10 seg. | <12 seg. |
| El consumo de energía | 200 W | 200 W | 200 W |
| Fuente de alimentación | 1 -PH, 220VAC 50/60Hz | 1 -PH, 220VAC 50/60Hz | 1 -PH, 220VAC 50/60Hz |
| Presión del aire | 4.5-6 kg/cm | 4.5-6 kg/cm | 4.5-6 kg/cm |
| Velocidad de la escobilla | 0-1500 mm/seg | 0-1500 mm/seg | 0-1500 mm/seg |
| Dimensión | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm |
| Peso | 280 kg | 300 kg | 356 kg |
| Longitud de escobilla | 250 mm | 250 mm | 250 mm |
| Altura de la plataforma | 950 mm | 950 mm | 950 mm |
| Opción: se puede personalizar el tamaño especial | |||
