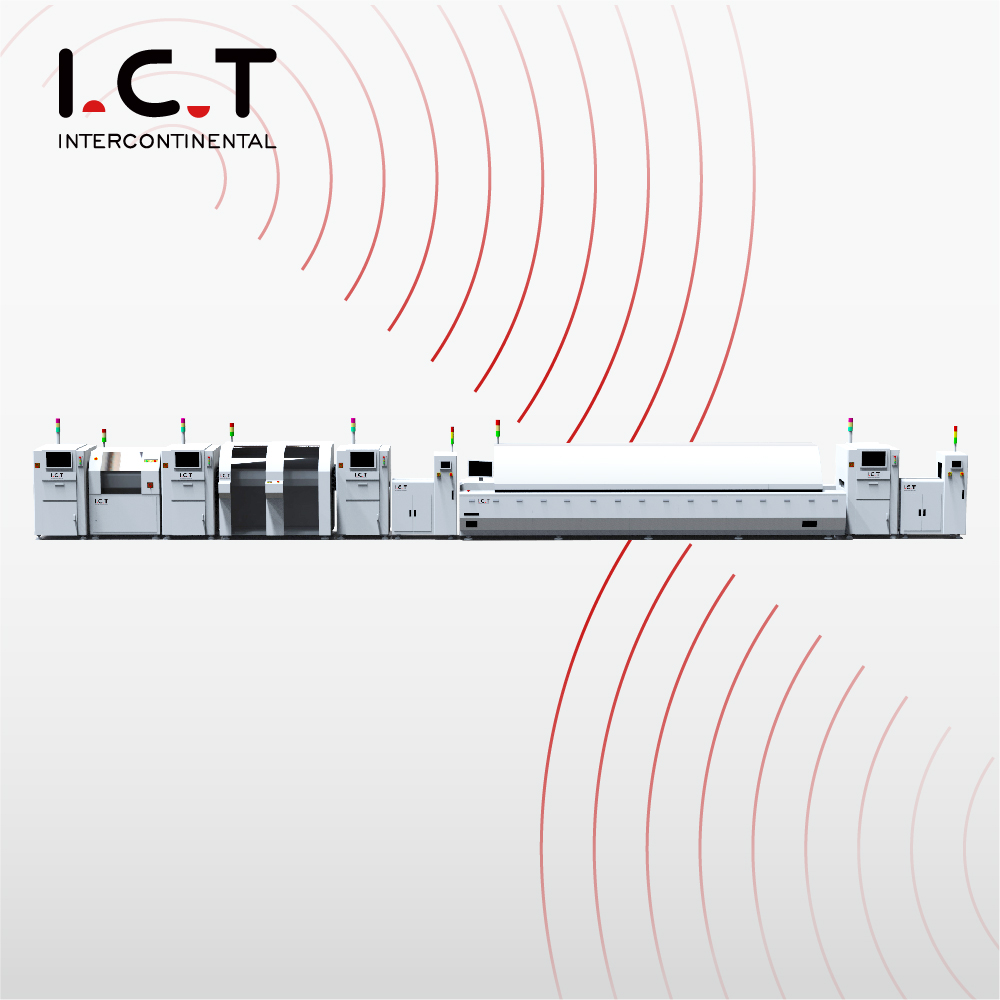

Línea de producción de SMD de alta velocidad JUKI SMT
Línea de producción SMD de alta velocidad JUKI SMD, línea de ensamblaje de PCB SMT llave en mano, línea de producción de bombilla LED de alta velocidad para ventas.
1. Juki Pick and Place Machine
Shooter de chips avanzados
Máquina rápida y flexible de selección
Montaña de chips modular multifuncional
Máquina de colocación flexible rápida
| MOUNTER modular compacto de alta velocidad RX -7R | ||||
| (Cabeza P16S × P16S) | (Cabezal P16S × P8) | (Cabeza P8 × P8) | ||
| Tamaño de tablero | Transportador de un solo carril | 50 × 50 ~ 510 mm × 450 mm | ||
| Transportador de un solo carril Modo de carril único | 50 × 50 ~ 510 mm × 450 mm | |||
| Transportador de un solo carril Modo de carril dual | 50 × 50 ~ 510 mm × 250 mm | |||
| Altura del componente | 3 mm | 3 mm (cabeza de P16) | 10.5 mm | |
| 10.5 mm (cabeza P8) | ||||
| Tamaño de componente | 03015 ~ 5 mm | 03015 ~ 5 mm (cabeza de P16) | 0603 ~ 25 mm | |
| 0603 ~ 25 mm (cabeza P8) | ||||
| Velocidad de colocación (óptima) | Chip | 75,000 | 54,900 cph | 34,800 cph |
| Beer | - | 6.400 cph | 12,800 CPH | |
| Precisión de la colocación | Chip | ± 0.04 mm (CPK≥1) | ||
| Beer | - | ± 0.04 mm | ||
| Capacidad de alimentación | Hasta 56 | |||
| Fuente de alimentación | AC200V 3 fase, 220V-430V | |||
| Poder aparente | 2.3kva | |||
| Presión de funcionamiento del aire | 0.5 ± 0.05MPA | |||
| Consumo de aire (estándar) | 20L/ANR (durante el funcionamiento normal) | |||
| Dimensiones de la máquina (W x D x H) | 998 × 1,895 × 1,530 mm | 998 × 1,895 × 1,530 mm | ||
| Misa (aproximadamente) | alrededor de 1.820 kg | |||
2. Impresora de pasta de soldadura
Alta precisión posicional, precisión de posicionamiento repetido ± 0.01 mm; precisión de impresión 0.025 mm
Admite la impresión de pegamento, el control automático mejora la eficiencia de producción, el control de calidad y ahorra el costo de producción
Calibración automática de PCB, presión ajustable, impresión automática, limpieza automática de plantillas
| Modelo | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500 (LED) |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| Tamaño de PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| Dirección de transporte | Izquierda derecha; Derecha izquierda; Izquierda izquierda; Bien bien | |||
| Sistema de apoyo | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | |||
| Sistema de sujeción | Agua lateral, boquilla de vacío, automatización retráctil Z Presión | |||
| Cabezal de impresora | Dos cabezales de impresión motorizadas independientes | |||
| Enjugador de goma Tipo | Acero inoxidable (estándar), plástico | |||
| Sistema de limpieza | Seco, húmedo, vacío | |||
| Inspección | Inspección 2D (estándar) | |||
| Fuente de alimentación | AC: 220 ± 10%, 50/60Hz, 3KW | |||
| Método de control | Control de PC | |||
| Dimensión (mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Peso | Aprox: 1250 kg | Aprox: 1300 kg | Aprox: 1300 kg | Aprox: 1800 kg |
| Modelo | I.C.T-5134 | I.C.T-6534 | I.C.T-1200 (LED) |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| Tamaño de PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Dimensión (mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Peso | Aprox: 1250 kg | Aprox: 1300 kg | Aprox: 1500 kg |
3. horno de soldadura de reflujo
Sistema de gestión de flujo de alta efectivo
Sistema de protección de nitrógeno de alta estabilidad
Sistema de enfriamiento de alto rendimiento
| Modelo | Lyra 622 | Lira 622n | Lyra 732/733 | Lyra 732n/ 733n |
| Cantidad de zonas de precalentamiento | 6 | 6 | 7 | 7 |
| Cantidad de zonas máximas | 2 | 2 | 3 | 3 |
| Max. temperatura de soldadura | precalentamiento zonas 300 ° C y zonas pico350 ° C | |||
| Cantidad de zonas de enfriamiento | 2 | 2 | 2 | 3 |
| Ancho de malla | Estándar 440 mm (opción 560 Y 680 mm) | |||
| Ancho ferroviario | Rail único: 50 - 460 mm, Opción: 50 - 686 mm Otro ancho a pedido. Duo Rail Standard: 50 - 290 mm*2 | |||
| Dimensions | 5150*1400*1500 mm | 5150*1400*1500 mm | 5850*1400*1500 mm | 6250*1400*1500 mm |
| Peso | 2400 kg | 2600 kg | 2800 kg | 3000 kg |
| Modelo | Lyra 622 | Lyra 622n | Lyra 732/733 | Lyra 732n/ 733n | Lyra 933/934 | Lyra 933n/ 934n |
| Cantidad de zonas de precalentamiento | 6 | 6 | 7 | 7 | 9 | 9 |
| Cantidad de zonas máximas | 2 | 2 | 3 | 3 | 3 | 3 |
| Max. temperatura de soldadura | Zonas de precalentamiento 300 ° C y zonas máximas350 ° C | |||||
| Cantidad de zonas de enfriamiento | 2 | 2 | 2 | 3 | 3 (Opción 4) | |
| Ancho de malla | Estándar 440 mm (opción 560 y 680 mm) | |||||
| Ancho ferroviario | Rail único: 50 - 460 mm, Opción: 50 - 686 mm Otro ancho a pedido. Duo Rail Standard: 50 - 290 mm*2 | |||||
| Dimensions | 5150*1400*1500 mm | 5150*1400*1500 mm | 5850*1400*1500 mm | 6250*1400*1500 mm | 6950*1400*1500 mm | 7350*1400*1500 mm |
| Peso | 2400 kg | 2600 kg | 2800 kg | 3000 kg | 3200 kg | 3400 kg |
