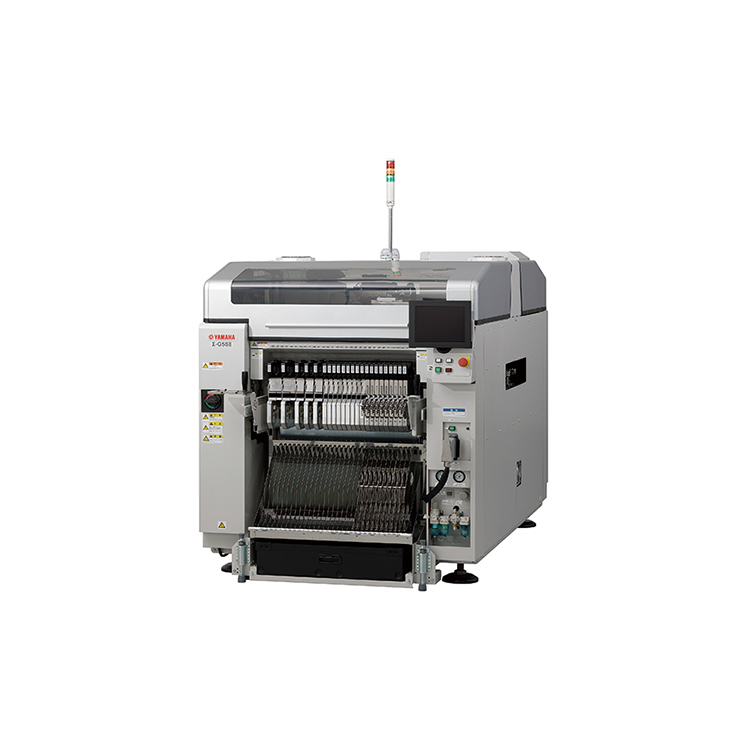

Σ-G5Sⅱ | Yamaha High Speed SMT PCB Pick and Place Machine

Compartir con:

Σ-G5Sⅱ | Yamaha High Speed SMT PCB Pick and Place Machine

Yamaha σ-G5Sⅱ Máquina de selección y colocación de PCB de alta velocidad.
Dos tipos de cabezales nuevos en una evolución de la "solución de 1 cabeza " para lograr una alta productividad: acomoda componentes de tamaño súper pequeños de 0201 mm (0.25 × 0.125 mm) y componentes grandes.
Rango de detección extendido de componentes mantenidos para una mejor calidad de montaje
Mayor tamaño de tampón interno para reducir la pérdida de alimentación con grandes PCB s
Más detalles revisiones y refinamientos para mayor confiabilidad
Compatibilidad con modelos anteriores

Modelo:
Σ-g5sⅱ
Marca del producto:
I.C.T

Estado de Disponibilidad:

Cantidad:


Preguntar Añadir al carrito

Yamaha σ-G5Sⅱ Máquina de selección y lugar SMT PCB de alta velocidad

Introducción

Yamaha-modular-colocación-σ-g5sⅱ

El cabezal giratorio "1-cabeza " proporciona velocidad, versatilidad y alta relación de operación.

Dos tipos de cabezales nuevos en una evolución de la "solución de 1 cabeza " para lograr una alta productividad: acomoda componentes de tamaño súper pequeños de 0201 mm (0.25 × 0.125 mm) y componentes grandes

Rango de detección extendido de componentes mantenidos para una mejor calidad de montaje

Mayor tamaño de tampón interno para reducir la pérdida de alimentación con grandes PCB s

Más detalles revisiones y refinamientos para mayor confiabilidad

Compatibilidad con modelos anteriores

Yamaha Pick and Place Machine

Avanzar en chip de chip

Máquina rápida y flexible de selección

Colocación multifuncional SMT

Máquina de selección y lugar flexible rápida

Modelo	∑-g5sⅱ
Aplicable PCB	Carril único	L610 × W510 mm a L50 × W50 mm (Opcional: L1,200 × W510 a L50 × W50 mm)
	Carril dual	L610 × W250 mm a L50 × W84 mm (alimentación dual) L610 × W415 mm (alimento único)
Capacidad de montaje	Especificaciones de alta velocidad de alta velocidad × 2: 90,000 cph (carril único/carril dual)
Precisión de montaje	Cabeza múltiple de alta velocidad (HM)	0201/03015: ± 25 μm/80,000 cph 0402: ± 36 μm/85,000 cph 0603: ± 40 μm/90,000 cph
	Cabeza multi (FM) flexible	± 15 μm
Componentes aplicables	Cabeza múltiple de alta velocidad (HM)	0201 a L44 × W44 × H12.7 mm o menos
	Cabeza multi (FM) flexible	1005 a L72 × W72 × H25.4 mm o menos Conector: 150 × 26 mm
Número de tipos de componentes	120 tipos máx. (Equivalente de cinta de 8 mm de ancho)
Fuente de alimentación	AC200V 3 fases ± 10%, 50/60Hz
Fuente de suministro de aire	0.45 a 0.69 MPa (4.6 a 7 kgf/cm²)
Dimensión externa (excluyendo proyecciones)	L 1,280 x W 2,240 x H 1,450 mm
Peso	Aprox. 1.800 kg
